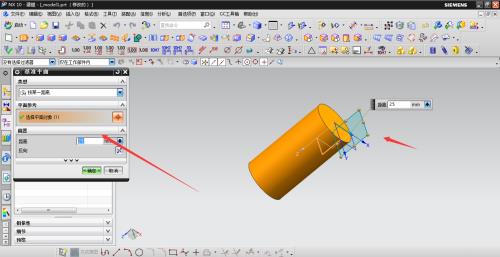

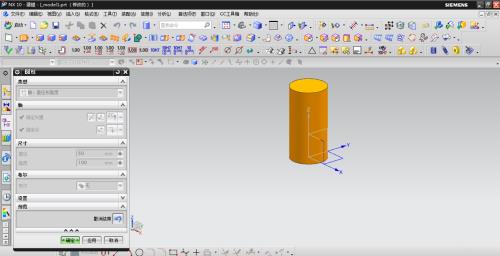

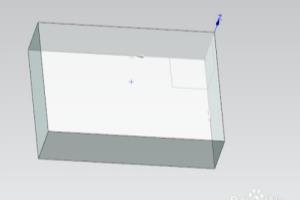

1、选择圆柱体命令创建一个圆柱实体。在圆柱体表面创建一个基准平面，选择基准平面命令，将中心基准平面篇移到圆柱面上。

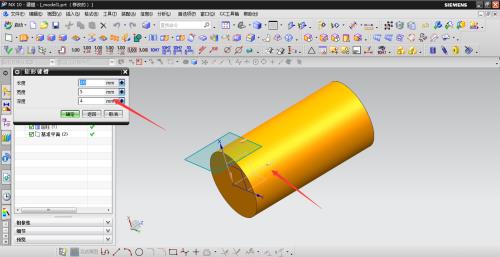

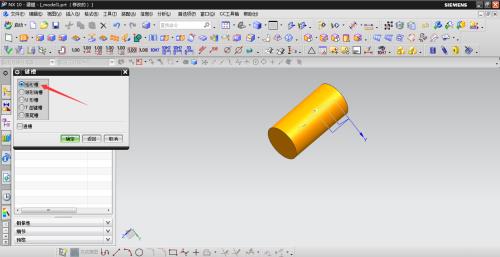

2、点击插入/设计特征/键槽，选择矩形键槽，选择放置面为新建的基准平面。接受默认边方向朝下，指定键槽长度、宽度、深度。

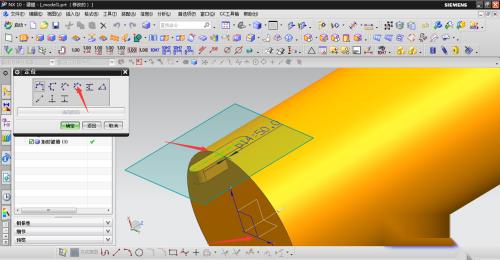

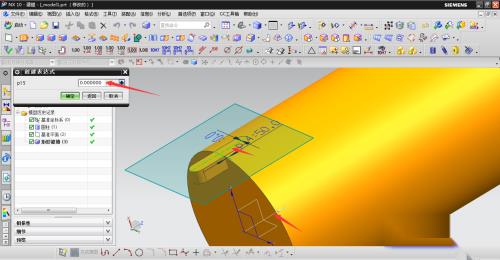

3、选择约束尺寸为垂直距离约束，选择键槽中心线和平行的坐标轴，长度距离为５０，横向中心轴和ｚ坐标轴距离为０.

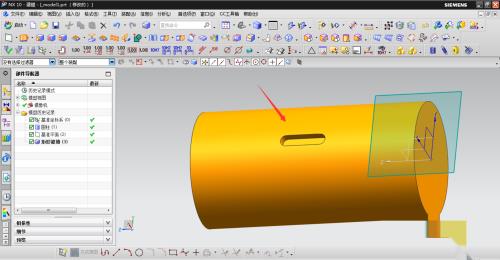

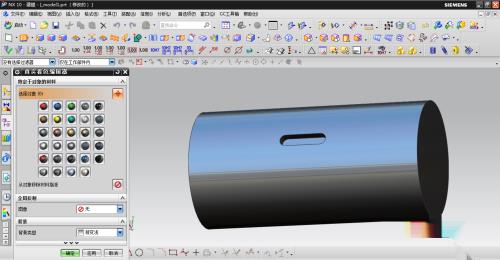

4、完成后确认，产生键槽如图，最后进行材料的指定渲染，效果如图。
