第一章：概述
1、slq大电流发生器是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，使用维修方便等特点。
2、第二章：产品结构

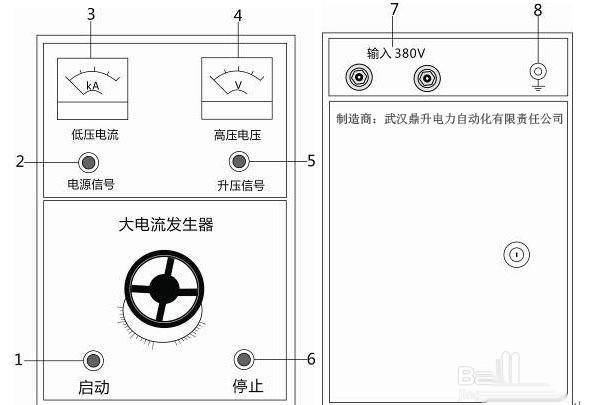

3、本产品属于jt型可移动式结构，它由仪表指示灯板和操作板组成，仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关钮子开关，绿色指示灯指的是电源信号，红色指示灯指的是工作信号。操作面板由启动按钮绿色、停止按钮红色以及工作系统组成。
4、该产品采用一次接线柱输入方式，下端有升流器二次输出大电流接线端有开门接线式和不开门接线式，其整个结构如图：
5、第三章：使用方法
6、在做大电流试验时，按本产品的电路图正确接好工作线路。根据输出电流的大小，选择好大、小量程开关的位置。先将调压器到零，再按下起动测试到按钮绿色，此时，手持调压器手柄顺时针方向慢慢旋转调压器的手轮并注视电流表，直到所需的电流值为止，试验到所定的值后立即将调压器手轮反时针方向零，按下停止按钮，切断电源。
7、第四章：技术参数及规格

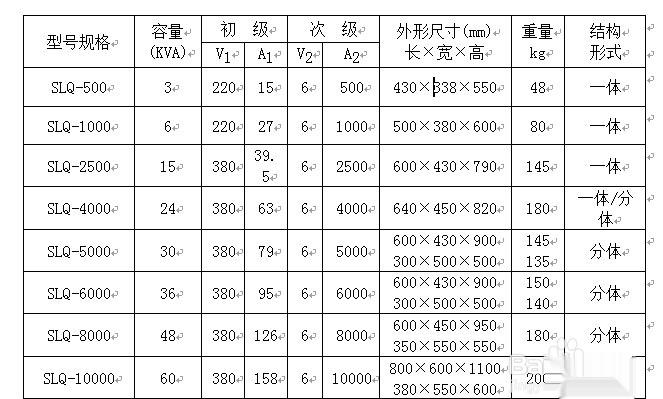

8、该设备容量是按5分钟短时工作制设计，如用于断续工作时，通电时间应小于2.5分钟，工作周期应大于10分钟为宜，其规格及技术参数如下：

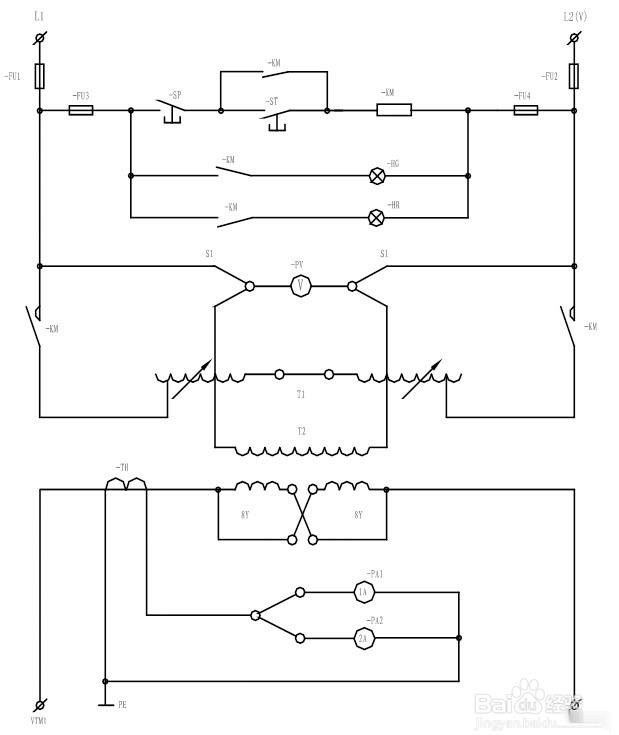

9、第五章：工作原理
10、-fu1，2 主路熔断器 -fu3，4 控制路烙断器
11、-sp -st按钮 -km –交流接触器
12、-hg -hr指示灯 -t1 –调压器
13、-t2 –低压大电流发生器 -ta -电流互感器
14、-s2电流控制开关 -s1 电压换挡开关
15、-pa1，-pa2电流表
16、注：次级输出6v以上时，根据用户需要定购
17、该产品是我公司生产的干式大电流发生器，配装自耦调压器输出电压即发生器的输入电压，取得所需的不同大电流。
18、注：
19、1.本电路为380v电源供电电路，电源为220v时，t1接线应按原厂规定接线。
20、2.1000a以下无电压表及s1开关电路。
21、3.输出外接铜导线按6a/mm2选择，其长度应不大于3米。
22、第六章：使用维护注意事项
23、1.开箱验收时，应检查主路接线端子是否松动，调压器电刷是否接触良好。
24、2.长期不用时，使用前应用500v兆欧表检查主路对地绝缘电阻，其电阻应不小于0.5兆欧。
25、3.输入电压符合铭牌上所的电压值-220v，-380v，其值差应在±10％，频率为50hz。
26、4.电流档开关不准带负荷操作。
27、5.操作时，应均匀缓慢旋转手轮，以免损坏调压器。
28、6.满负荷时工作时间不得超过5分钟，继续工作时间应小于2.5分钟，但工作周期应大于10分钟。
29、7.升流器外壳有接地端子，使用时应良好接地。
