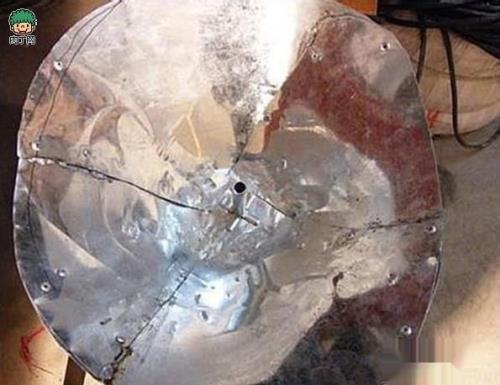

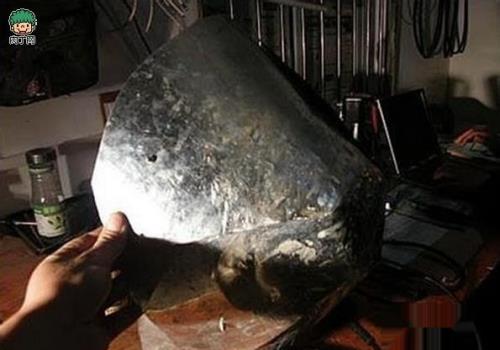

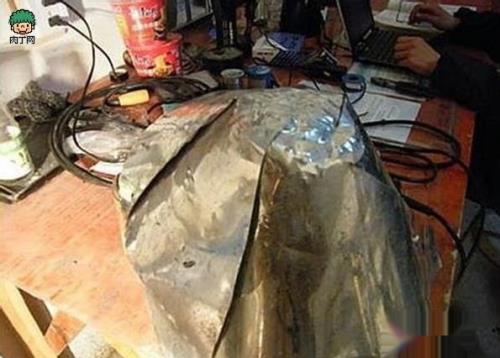

1、具体制作情况大家可以参考以下图片，首先把白铁皮向这个样子剪好，铆钉打上！

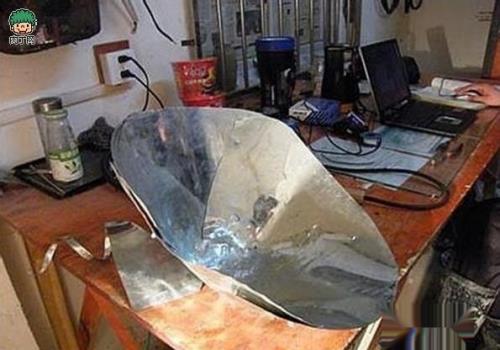

2、毛胚做好了之后把多余的剪掉！
3、把膨胀螺丝的小铁管下从破的地方打开敲平

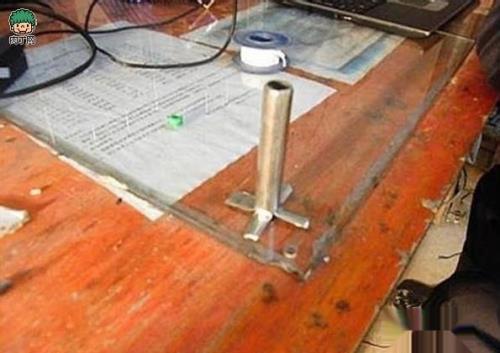

4、把小铁管用铆钉定在中心位子

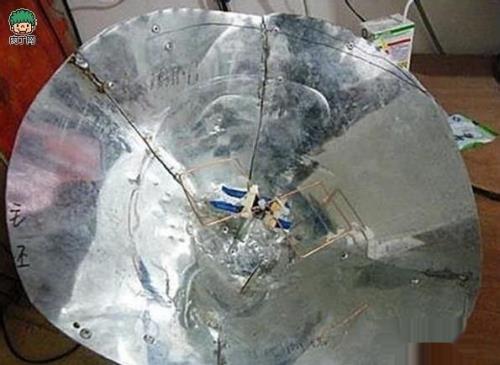

5、由于做到这一步，做的太专心了。忘记拍了 郁闷！把铜丝弯好焊上去就ok！

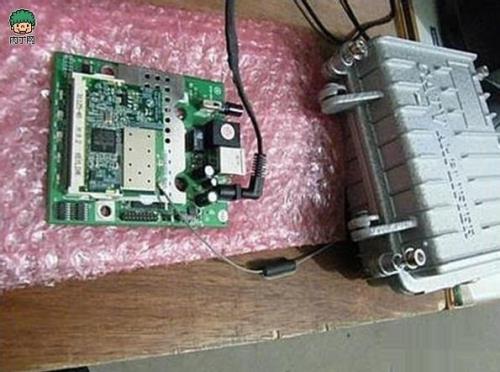

6、下面的就是用的测试设备，100mw无线ap裸板

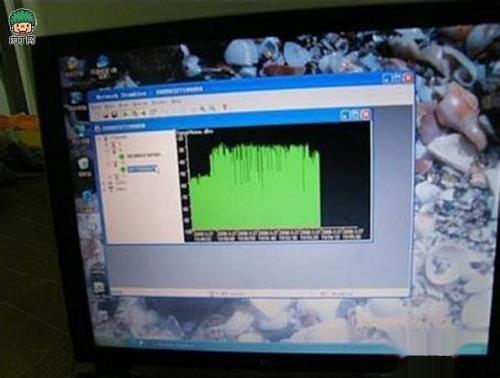

7、现在没在使用天线的信号

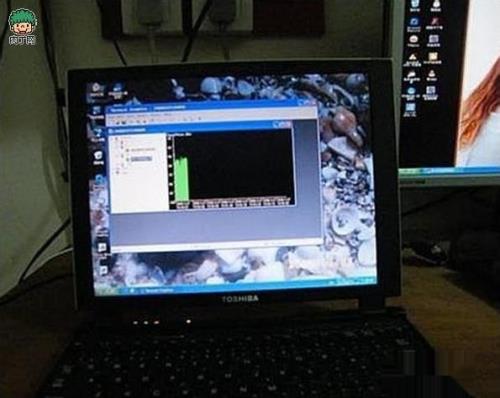

8、接上我这天线的信号图
9、相隔4办公室的信号图

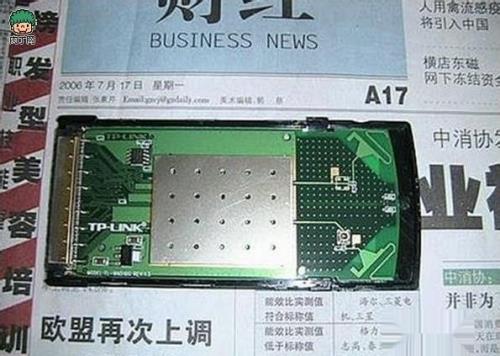

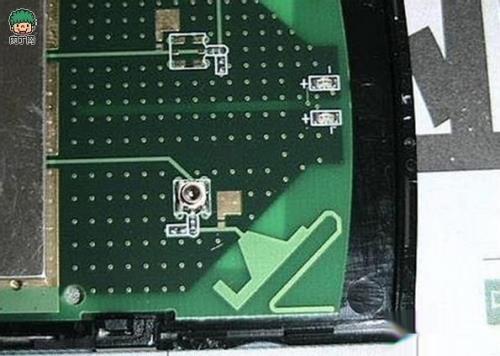

10、呵呵，这款无线网卡天线的测试结果还是比较满意的！估计搞到室外测试效果会更好一些pcmcia无线网卡信号放大天线下面是拆开以后的无线网卡的样子

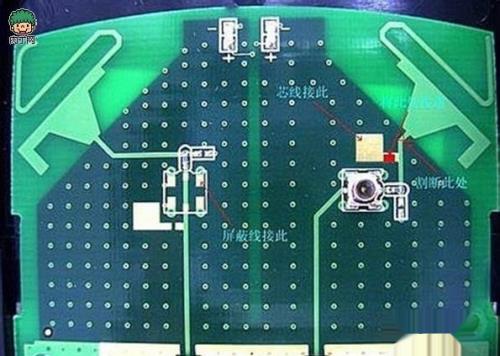

11、最简单的方法，就是把天线的馈线的芯线和屏蔽线直接焊在网卡的pcb板上，这样能最小限度地减小信号的衰减。方法如下图：
12、但是直接焊线在网卡的pcb板上有一个问题，当你外出时，总不可能拿着网卡和天线一起走吧？！所以，为了方便外出携带，我在网卡的pcb板上加装一个sma接口的天线母座。

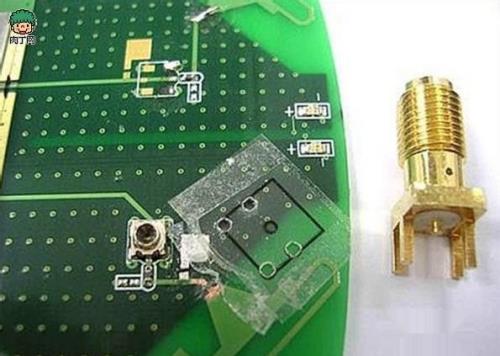

13、网卡背面效果首先，把sma座的图纸打印一张透明胶片上，剪下来，贴到pcb板上，如下图：

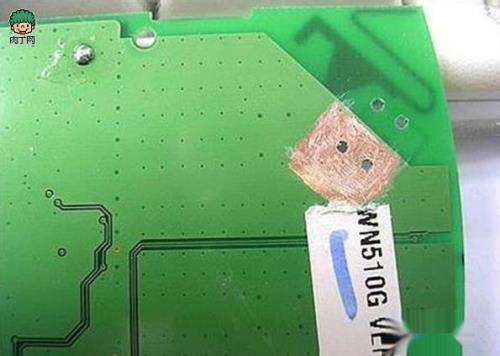

14、刮开pcb板背后的铜皮。

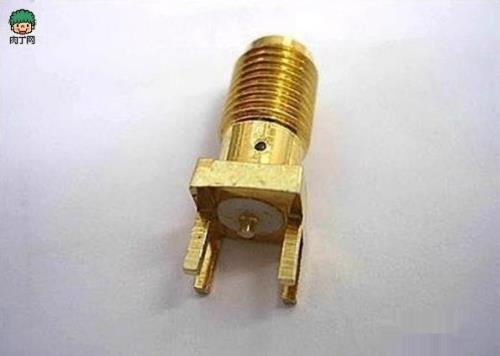

15、将sma座中间的芯脚剪短，磨平。

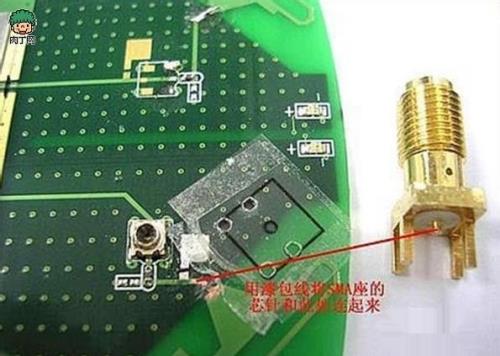

16、用漆包线将sma座的芯针和pcb板上的天线焊接连起来。如下图：

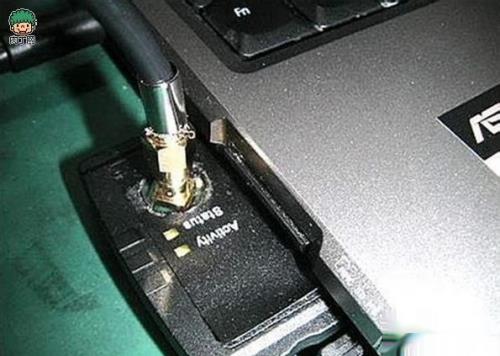

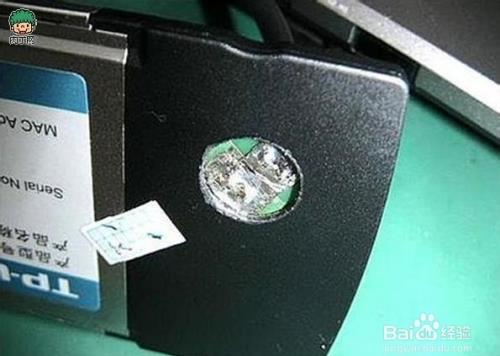

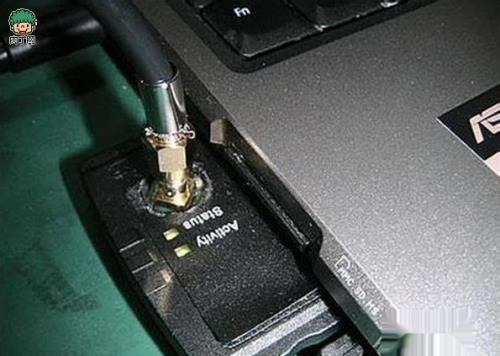

17、将sma座插入pcb的四个孔中，将背面焊牢。最后把网卡的塑胶外壳用烙铁烫开一个大孔，将外壳合上，大功告成。成品如下：

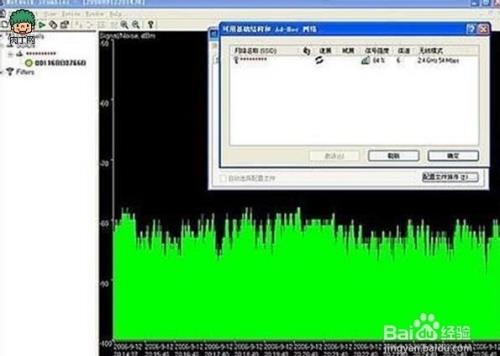

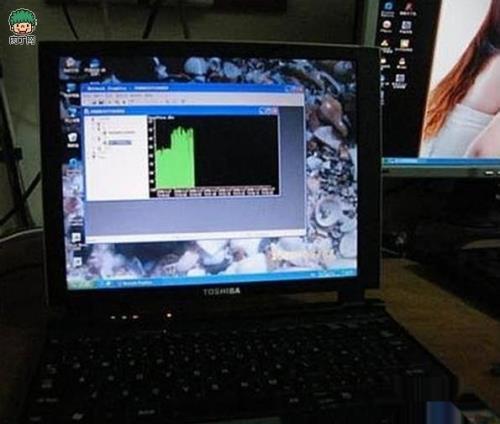

18、因为改装前没有做测试，所以无法和改装后的网卡信号作比较，太可惜了。下图是改装后的信号情况，对此我还是比较满意的。

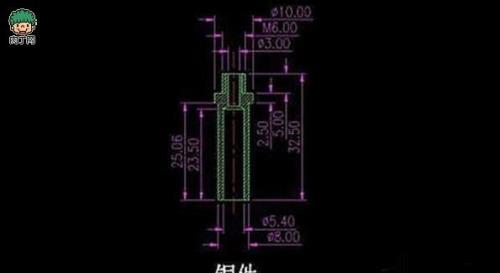

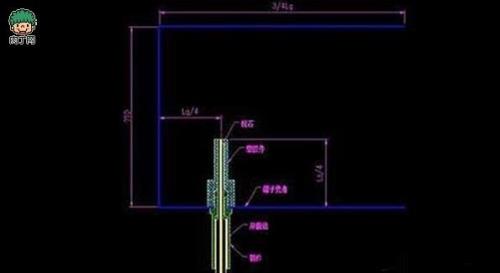

19、奶粉罐定向天线据说此种方法制作的天线有12dbi的增益效果，不妨自己来测试一下。下图是天线的结构图：

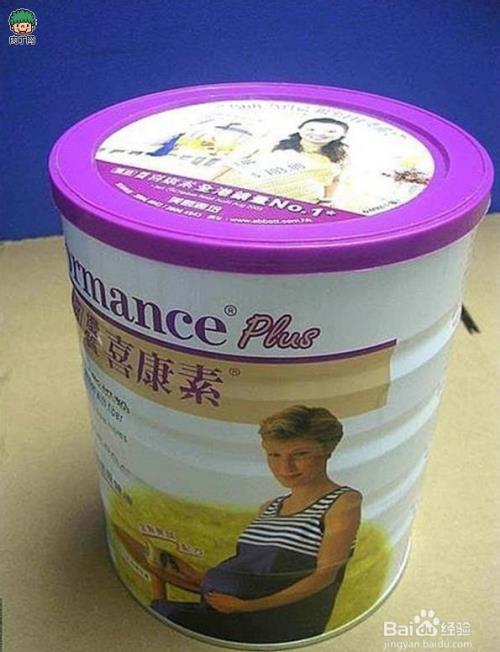

20、下面是所需要的材料：1.。奶粉罐
21、钻直径6.5mm的孔，孔的周围要打磨光。孔的位置尺寸计算公式可以在这个网址查到:http://www.saunalahti.fi/elepal/antenna2calc.php2.4g使用以下1~11频道：频道1 2.401－2.423ghz...频道6 2.425－2.447ghz...频道11 2.451－2.473ghz中心频率经计算为2.436ghz，此点与mr7提供的2.445ghz有点出入。anyway，计算出来的数值差得不多。且按照2.445ghz计算。其中d为奶粉罐的内径，我这个是126.5mm。计算结果如下：lo = 123 mm lo/4 = 30.75 mmlg = 149 mm lg/4 = 37.25 mm2.车铜件可用内径6mm长度35mm的铜管代替。

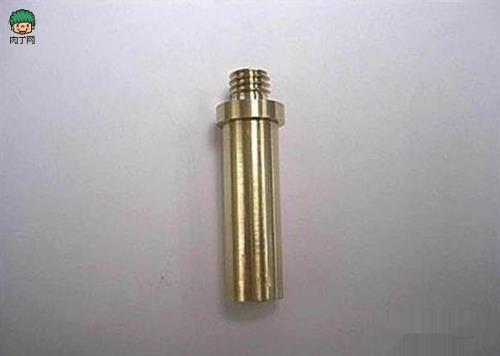

22、实物如下：

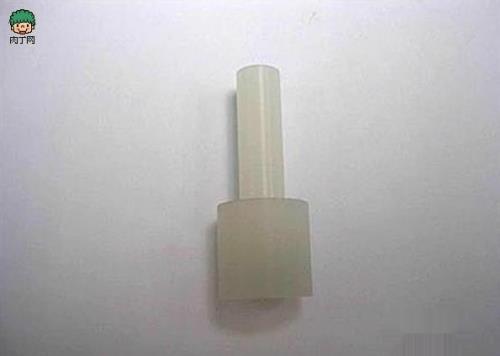

23、塑胶固定件，主要起固定作用。此件可以省略，这样就必须直接把铜件焊在罐子上。

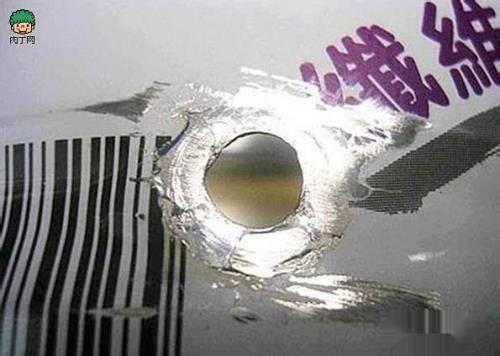

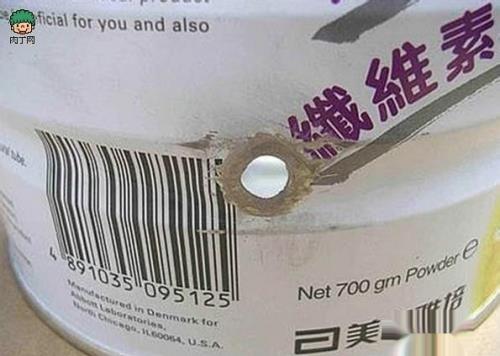

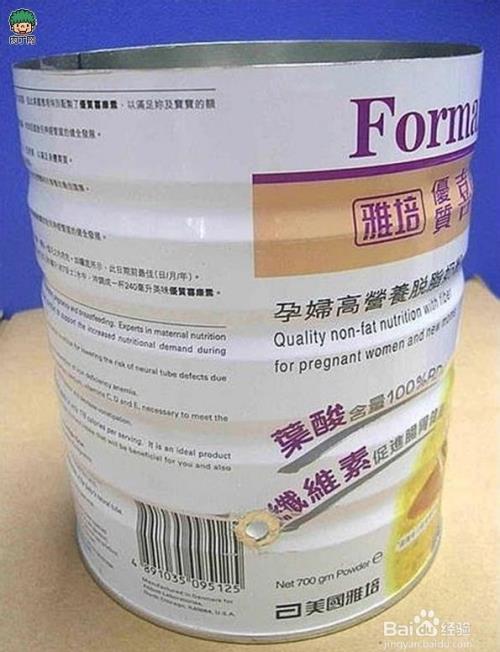

24、.rg58线 1米左右5.热缩套管，内径10mm，长度30mm因为我有条件，可以做得很准，所以铜件都是车出来的。其实我想大家做的时候完全可以用铜管代替。二. 所需要的工具：1. 裁纸刀2. 锉刀：平锉3. 卡尺如无则用钢尺4. 电烙铁65w以上5. 剪刀6. 砂纸三. 下面说一下过程：1. 在罐子的lg/4处，3/4 lg处划线。在罐子的lg/4处钻孔，我是用钻床钻的。如果没有钻床，可以用凿子慢慢敲。将罐子多余的部分剪掉。我是用砂轮切割机切掉的。没有条件的话可以用剪刀慢慢地剪。切口很锋利，需要用锉刀把利边磨掉。再用锉刀把孔的周围磨平。见附图：
25、再把焊锡用锉刀锉平。

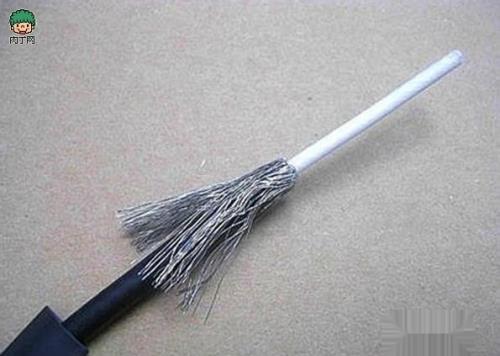

26、将rg58线的外皮剥开，像这个样子：

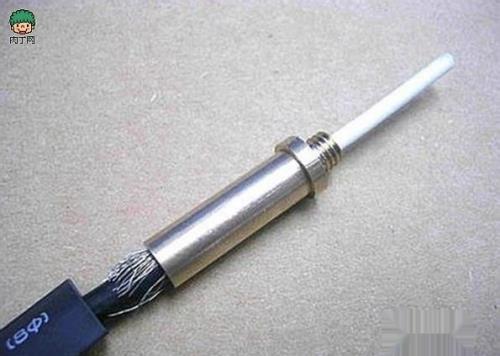

27、再将铜件套入线中，
28、把带有铜件的rg58线套入罐子中
29、用塑胶件锁紧铜件，再用热缩套管将铜件和rg58线包好，用热风筒吹紧热缩套管，

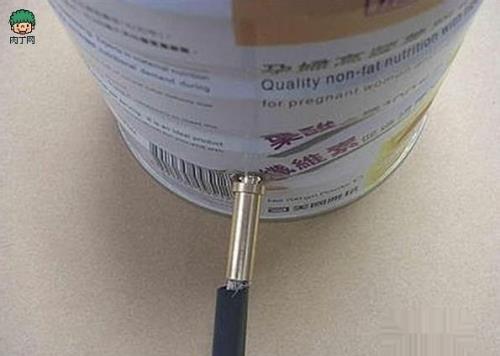

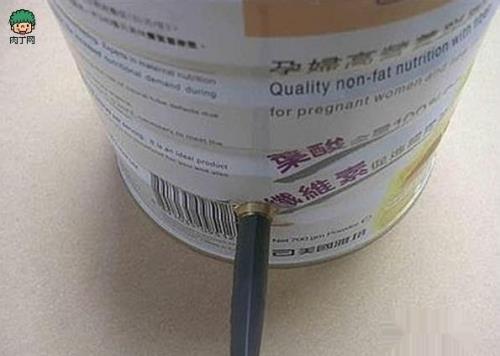

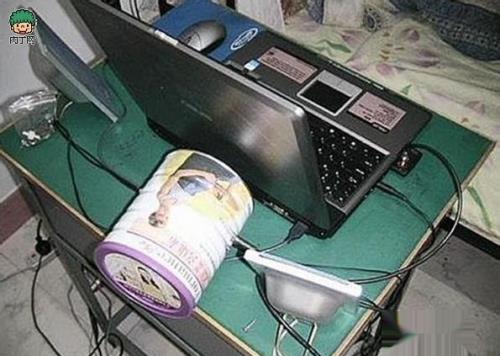

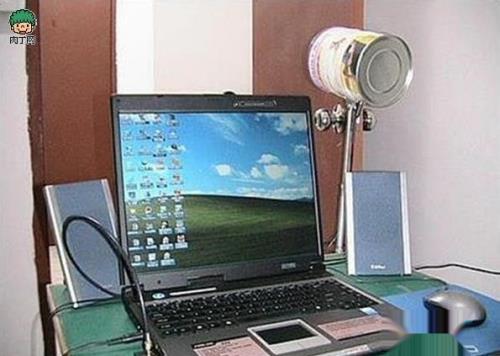

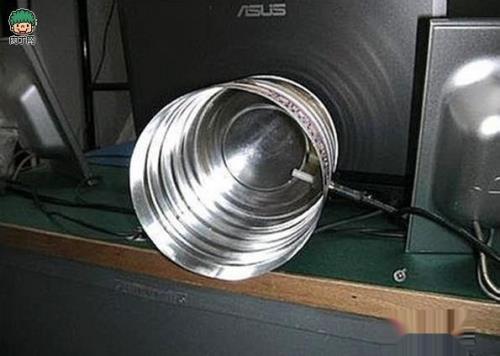

30、rg58线的另一端，用sma接口的公插固定好。至此，天线大功告成。外观照片如下图：
