一、螺纹基本知识
1、1. 螺纹的形成和结构

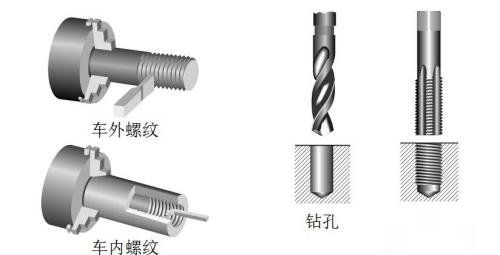

2、1形成：螺纹是由平面图形如三角形、矩形、梯形绕着和它共面的 轴线在圆柱或圆锥表面上作螺旋运动形成的轨迹。 外螺纹: 在圆柱或圆锥外表面上的螺纹。 内螺纹: 在圆柱或圆锥内表面上的螺纹。

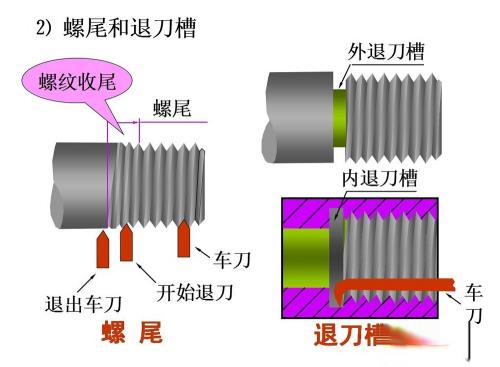

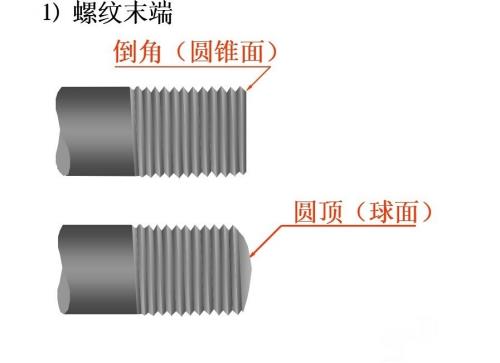

3、2螺纹的结构： 1螺纹末端； 2螺尾和退刀槽。
4、２、螺纹的要素

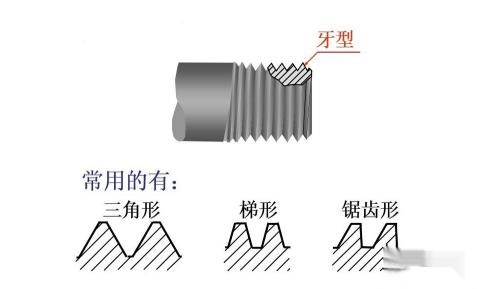

5、 螺纹的牙型——在通过螺纹轴线的剖面上，螺纹的轮廓形状。

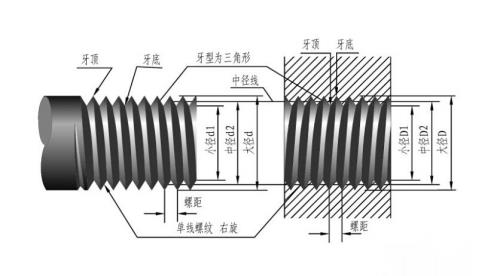

6、 螺纹的直径——大径、小径、中径

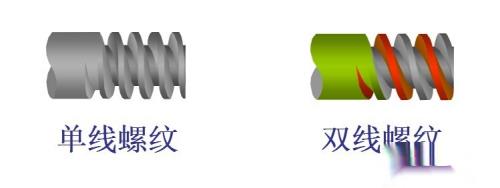

7、 螺纹的线数n——沿一条螺旋线形成的螺纹叫做单线螺纹；沿两条或两条 以上在轴向等距分布的螺旋线所形成的螺纹叫做多线螺 纹。

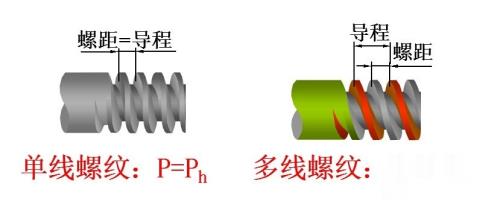

8、 螺距和导程—— 1螺纹上相邻两牙在中径线上对应两点之间的轴向距 离p称为螺距。 2同一条螺纹上相邻两牙在中径线上对应两点之间的 轴向距离ph称为导程。

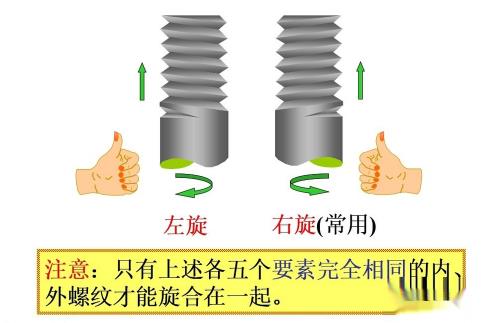

9、 螺纹的旋向

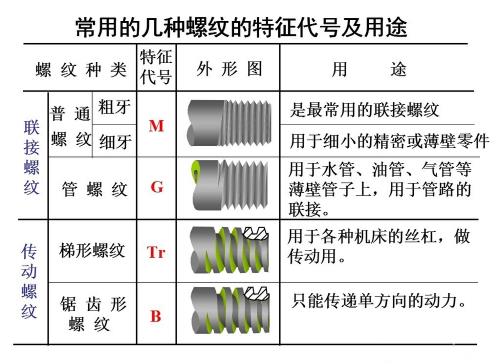

10、３、螺纹的种类 螺纹——1连接螺纹 1粗牙普通螺纹 2细牙普通螺纹 3 管螺纹 2传动螺纹 1梯形螺纹 2锯齿形螺纹
11、4、标准螺纹 1牙型、直径和螺距，这三个要素都符合标准的螺纹。 2标准螺纹的公差带和螺纹标记均已标准化。螺纹的线数和旋向，如 果没有特别注明，则为单线右旋。 3注：若要使内外螺纹正确旋合在一起构成螺纹副，那么内外螺纹的 牙型、直径、旋向、线数和螺距必须一致。
