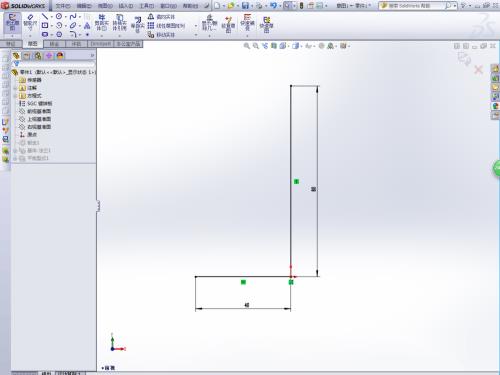

1、首先，在钣金模块随意画一个开放零件图。我画的是80x40x2，取k因子0.45，折弯内半径r0.5

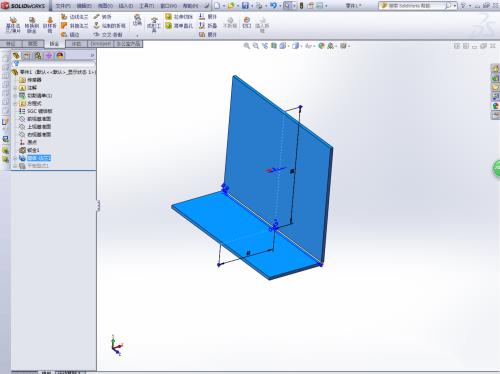

2、建立好的零件如图这样。下面为关键的一步哦

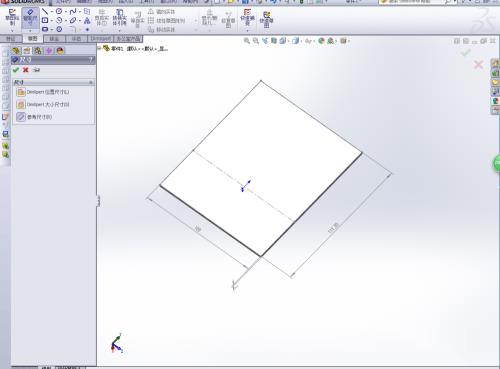

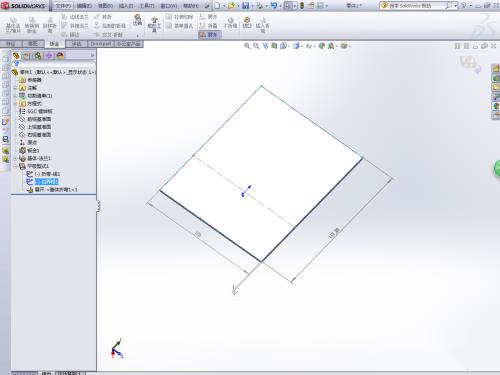

3、将钣金零件展开，在设计库中的平板型式-边线框显示下进行尺寸标注，一定要注意标注的尺寸为《参考尺寸》图片的左侧有这个命令，一定要选中，否则展开尺寸失败，正确的标注尺寸为灰色显示，粉红色则不可以导出。

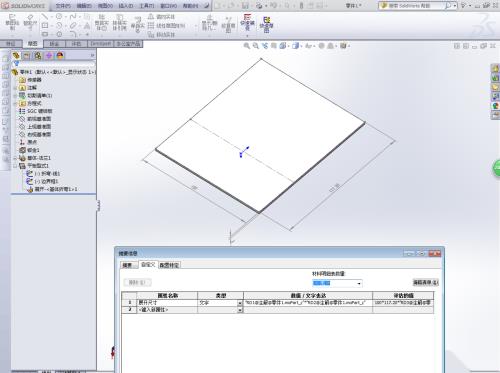

4、在子零件的文件-属性中进行自定义编辑，如图所示。展开的尺寸采用的是链接方式，直接点击刚才标注的尺寸，中间需要使用“*”分开。展开尺寸=长度*宽度*板厚。

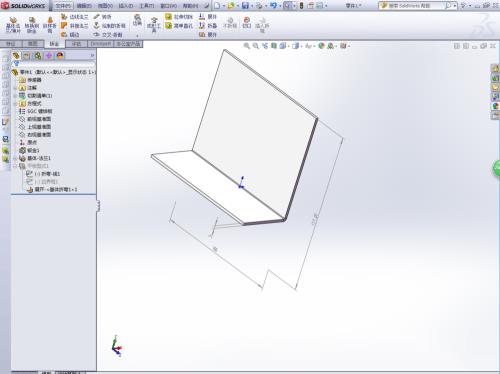

5、上面的设置好后，一定要记得将钣金件折叠去，否则装配关系会混乱的。当然如果大家不喜欢窗口中的灰色尺寸标注，可以点击视图-所有注解将尺寸标注进行隐藏。

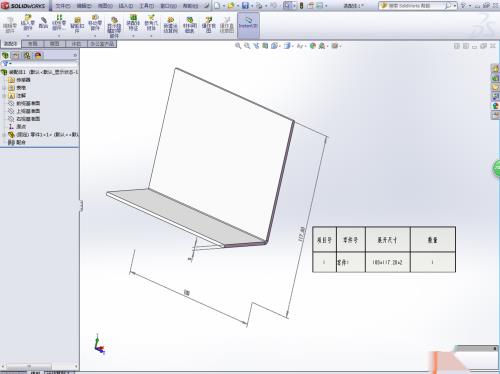

6、最后在装配的时候，使用材料明细表进行查看。希望大家能够在工作中效率更高哦。
