1、首先,我们认识一下什么是工作平面。工作平面特指的是wx和wy组成的平面。如图所示一开始工作平面是与全局坐标系保持一致的。转动一定角度后如图2。

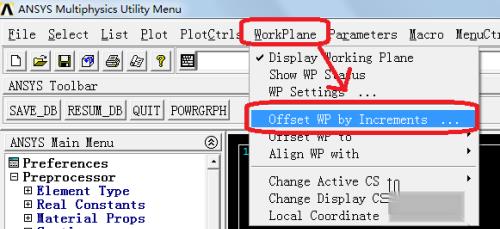

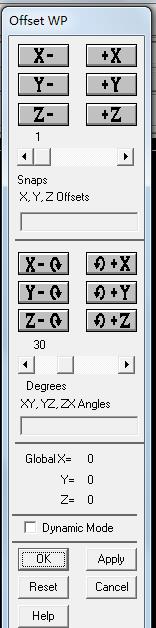

2、按照图1所示,进行操作,弹出图2的窗口。

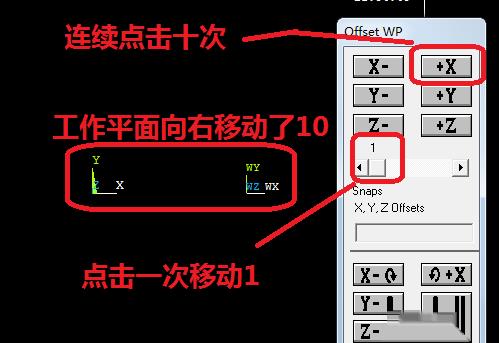

3、如下图所示,通过滚动条设置每点击一次的移动幅度,这里每点击一次移动1,+x连续点击十次,表示朝着x正方向移动了10。移动后的工作平面很明显如图所示。

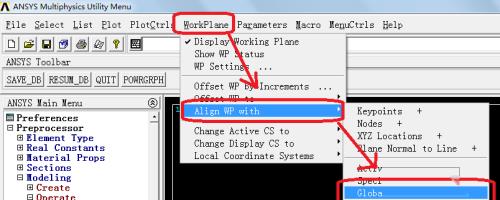

4、按照图1所示步骤,将工作平面移动与全局坐标系保持一致。

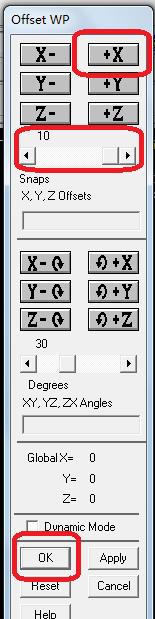

5、按照步骤2再次打开,移动工作平面的窗口。移动滚动条至最右端,也就是说每次移动10,然后点击一次+x。移动后的工作平面如图2所示。

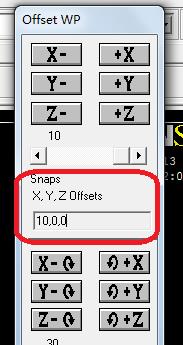

6、或者在下图中直接输入移动方向的增量,比如10,0,0,表示往x正方向移动10。移动后的效果如图2所示,与之前的操作效果一致。
7、关于y和z方向的移动,请读者自己尝试。
