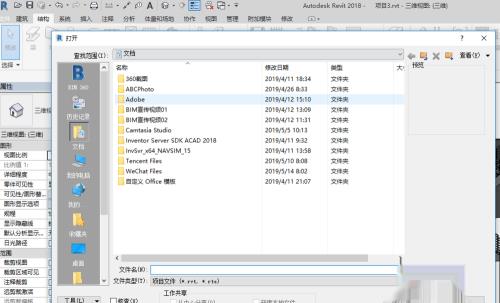

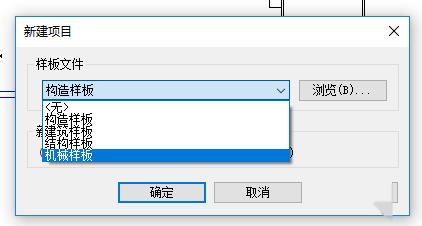

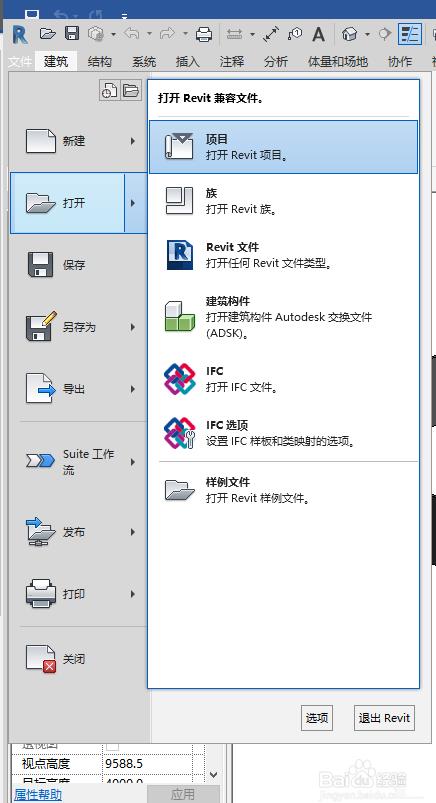

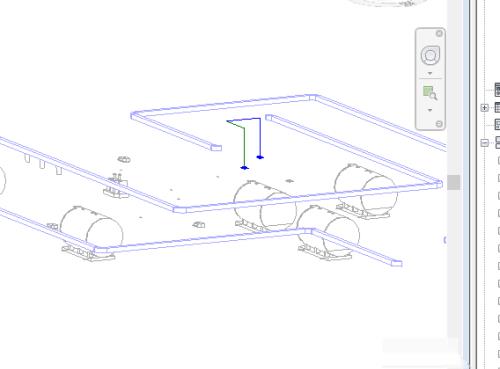

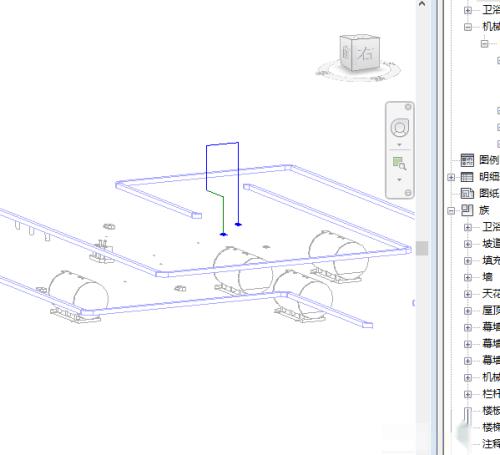

1、打开一个revit项目文件，该项目文件要是以机械样板建立的项目文件；

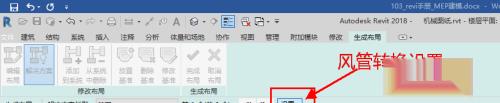

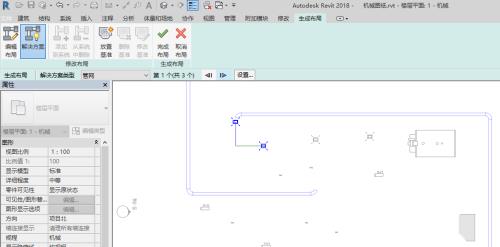

2、打开“生成布局”工具；并找到“设置”工具按钮点开；

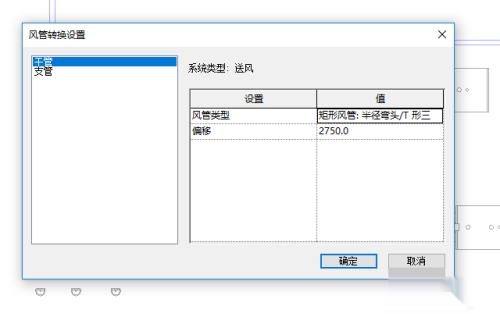

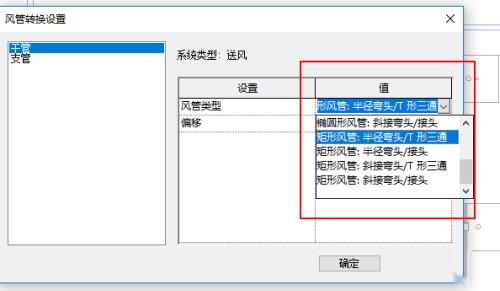

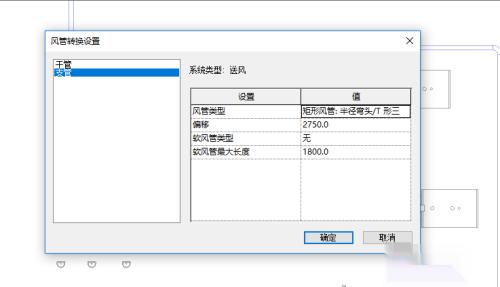

3、风管类型：指定选定系统分类的风管分类。

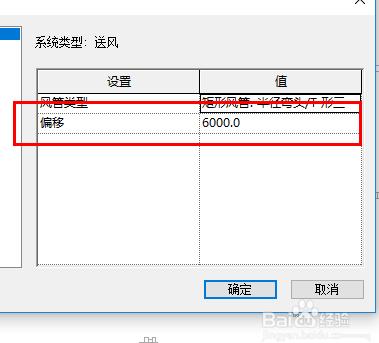

4、偏移：指定系统干管部分的风管构件的高度。

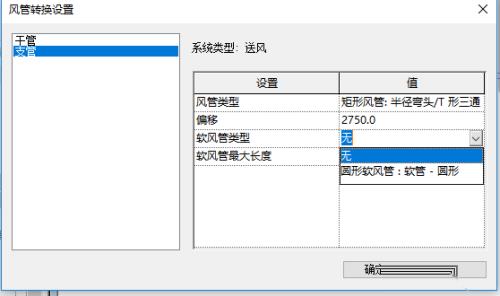

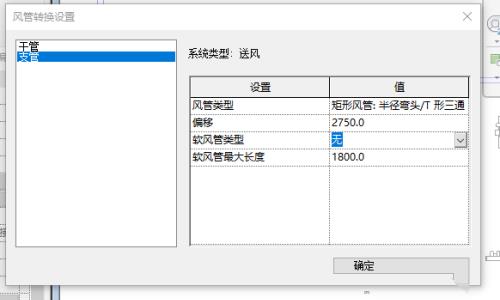

5、软风管类型：指定用于选定系统分类的软风管类型

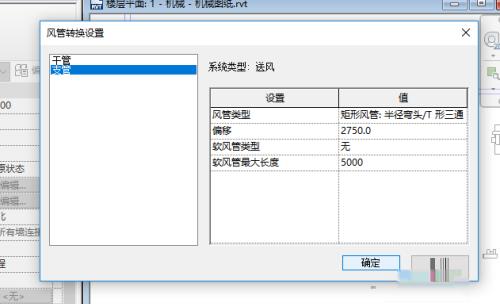

6、软风管最大长度：指定所选支管风管系统的布线解决方案中使用的软风管管段的最大长度。
