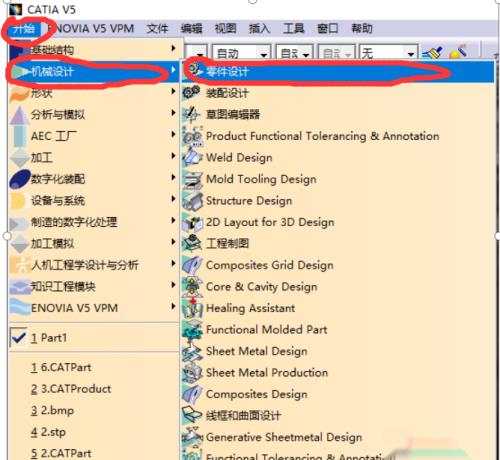

1、点击菜单栏上开始“--”机械设计“--”零件设计“进入零件设计模块。建立文件名称此处以”肋练习“为例，单击”确定

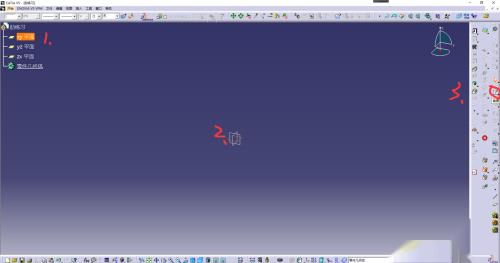

2、进入零件设计模块后，选择一个平面以xy平面为例，单击右侧“草图”绘制按钮。

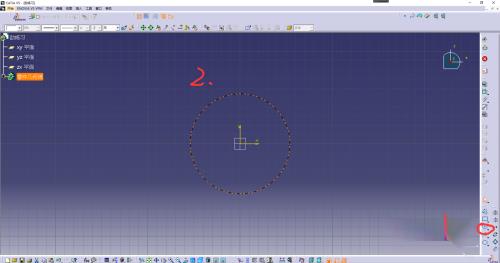

3、进入草图工作界面，找到右侧“圆”，选取圆心，绘制圆，并进行约束此处输入圆直径为100，点击“确认”，并找到右侧“退出工作台”，退出草图工作界面。

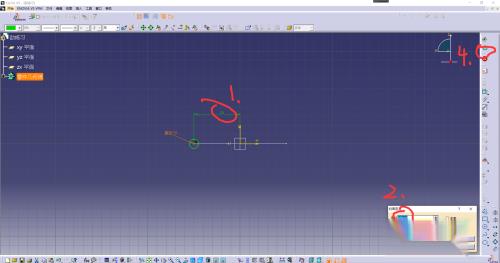

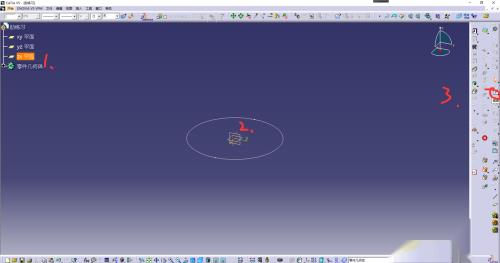

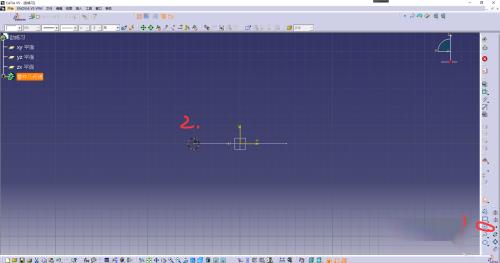

4、选取zx平面，点击草图方法同上，进入草图工作界面，开始建立约束，先绘制一个直径为10的圆，再将距离设置为圆心距离为50以前100的一半，如图所示，单击右侧“退出工作平台”。

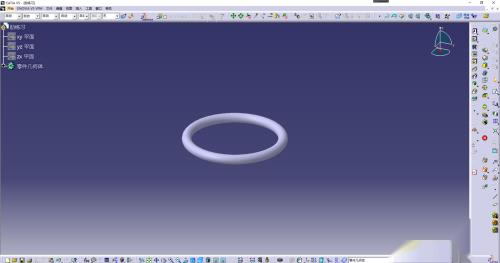

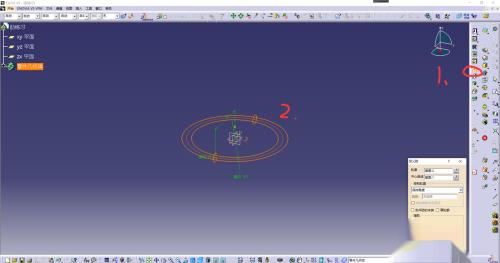

5、到零件设计界面，找到右侧“肋”，左键单击选择图中刚绘制好的曲线，出现如下图模拟曲线，单击“确定”。操作完成，看效果。
