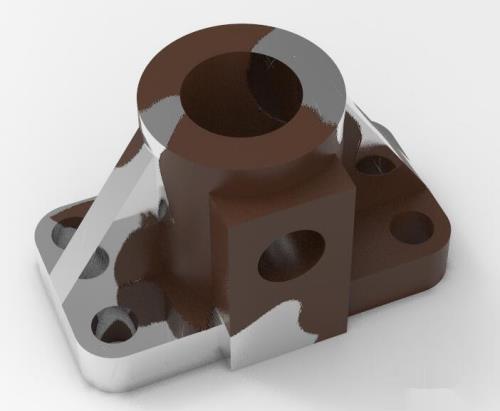

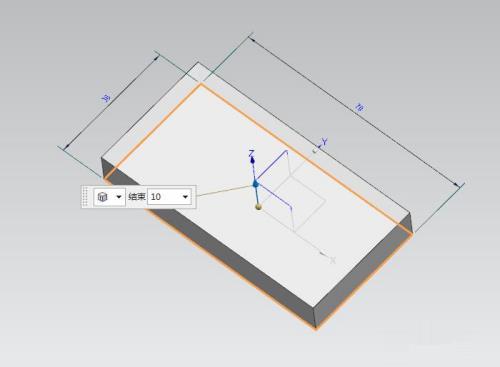

1、创建机械零件座的主体，用拉伸功能设计；

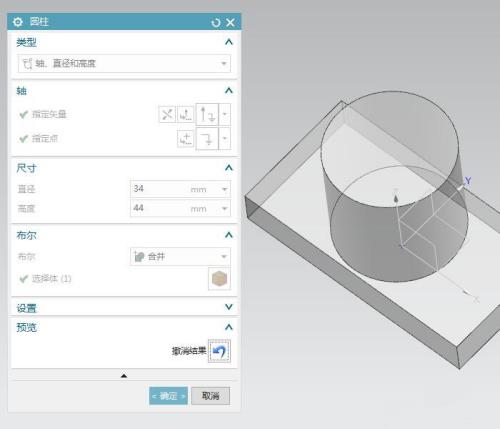

2、设计一个圆柱，其尺寸要求如下图；

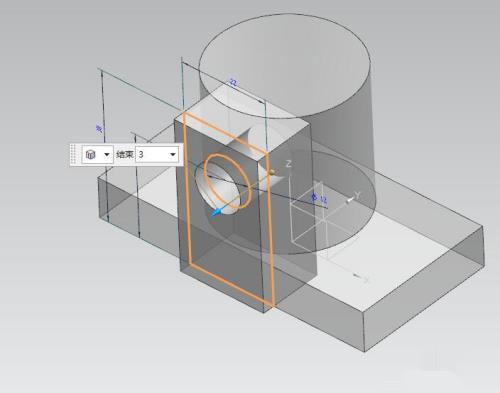

3、创建凸起零件，其是一个倒立的长方形，然后执行求和；

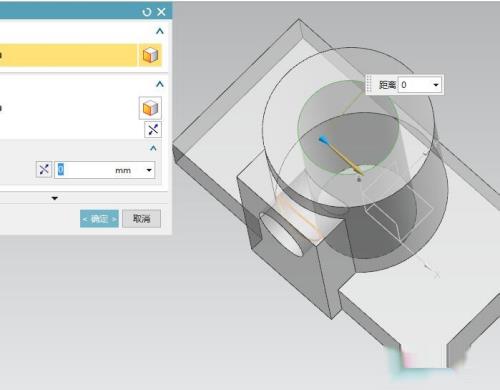

4、替换面，小方块与实体求和后，其孔成盲孔了，使用同步建模下的替换面，把孔做穿；

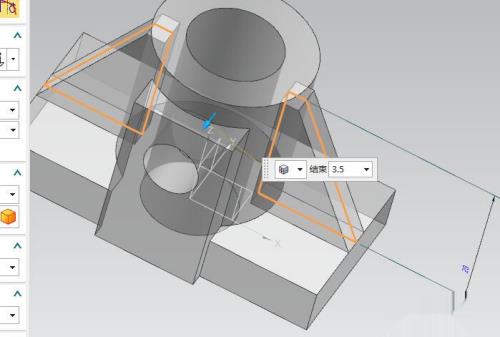

5、拉伸加强筋，其截面如下图，然后对称拉伸，并执行布尔运算；

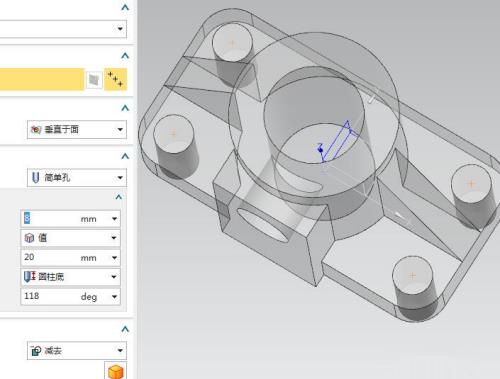

6、倒r角后，创建同心圆孔，其孔尺寸如下图；
