用天正绘制直线轴网和圆弧轴网

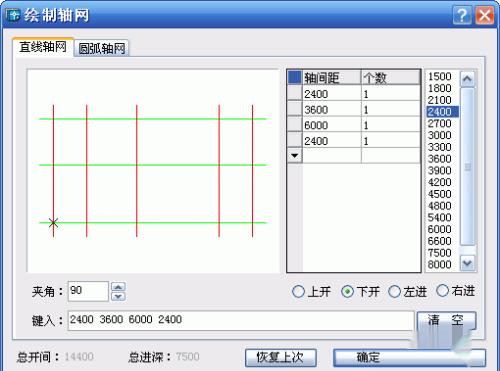

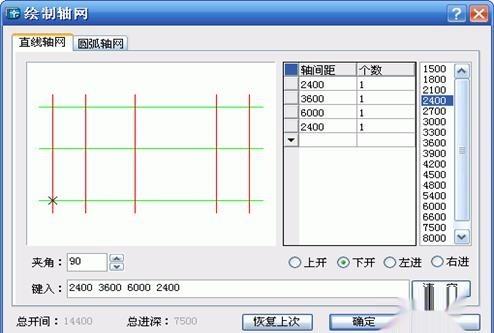

1、直线轴网功能用于生成正交轴网、斜交轴网或单向轴网，由命令【绘制轴网】命令中的“直线轴网”标签执行。轴网柱子绘制轴网(hzzw)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“直线轴网”标签，输入开间间距如下：

2、输入轴网数据方法： 1. 直接在键入栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后车生效。 2. 在电子表格中键入[轴间距］和[个数，常用值可直接点取右方数据栏或下拉列表的预设数据。

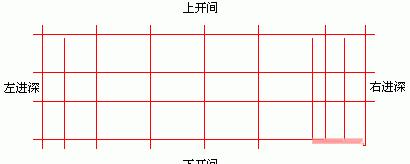

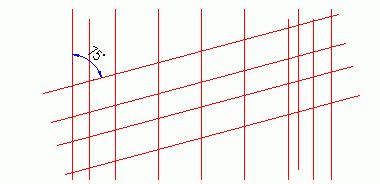

3、如果第一开间(进深)与第二开间(进深)的数据相同，不必输入另一开间(进深)。* 输入的尺寸定位以轴网的左下角轴线交点为基点，多层建筑各平面同号轴线交点位置应一致。实例：上开间键入：4*6000，7500，4500 下开间键入：2400，3600，4*6000，3600，2400左进深键入： 4200，3300，4200 右进深与左进深同，不必输入正交直线轴网，夹角为90度： 斜交直线轴网，夹角为75度：

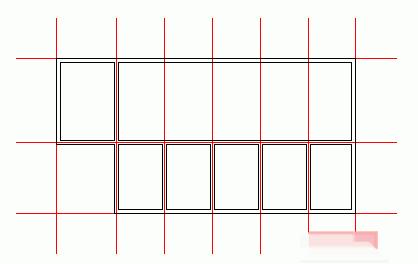

4、墙生轴网在方案设计中，建筑师需反复修改平面图，如加、删墙体，改开间、进深等，用轴线定位有时并不方便，为此天正提供根据墙体生成轴网的功能，建筑师可以在参考栅格点上直接进行设计，待平面方案确定后，再用本命令生成轴网。也可用墙体命令绘制平面草图，然后生成轴网。轴网柱子墙生轴网(qszw)点取菜单命令后，命令行提示：请选择墙体<退出>: 点取要生成轴网的所有墙体或车退出在墙体基线位置上自动生成没有标注轴号和尺寸的轴网。墙生轴网设计实例先使用【墙体绘制】命令绘制墙体，执行【墙生轴网】生成轴线：在实例中墙轴线是按墙体绘制中的基线生成的。

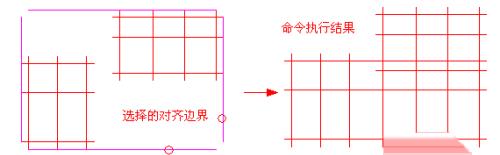

5、轴网合并本命令用于将多组轴网的轴线，按指定的一个到四个边界延伸，合并为一组轴线，同时将其中重合的轴线清理。目前本命令不对非正交的轴网和多个非正交排列的轴网进行处理。轴网柱子轴网合并(zwhb)点取菜单命令后，命令行提示：请选择需要合并对齐的轴线<退出>:这里请圈选多个轴网里面的轴线，对同一个轴网内的轴线没有合并必要；请选择需要合并对齐的轴线<退出>: 接着选取或者车结束选择；请选择对齐边界<退出>: 在图上显示出四条对齐边界，点取需要对齐的边界，命令开始合并轴线；请选择对齐边界<退出>: 接着继续点取其他对齐边界；请选择对齐边界<退出>: 车结束合并；

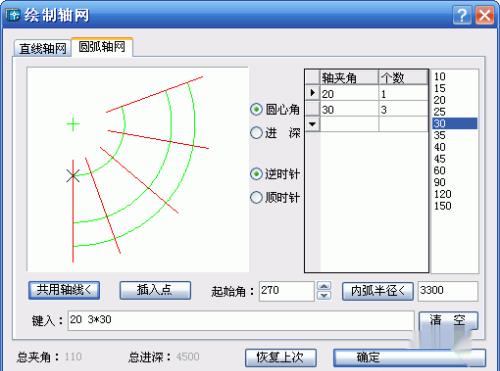

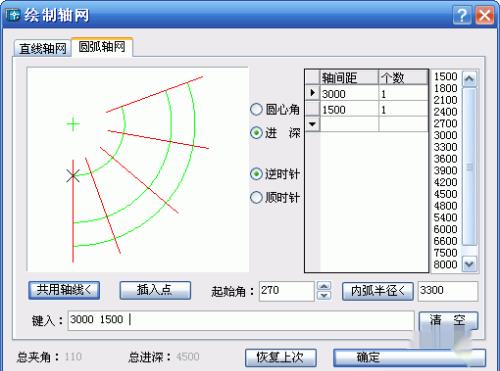

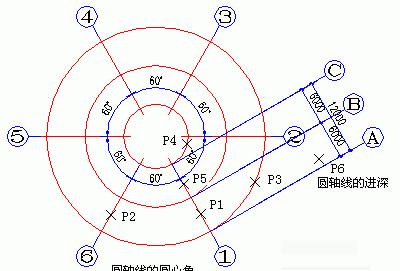

6、圆弧轴网由一组同心弧线和不过圆心的径向直线组成，常组合其他轴网，端径向轴线由两轴网共用，由命令【绘制轴网】命令中的“圆弧轴网”标签执行。轴网柱子绘制轴网(hzzw)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“圆弧轴网”标签，输入进深的对话框如下：输入圆心角的对话框显示如下：

7、输入轴网数据方法： 1. 直接在[键入栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后车生效。 2. 在电子表格中键入[轴间距］/[轴夹角和[个数，常用值可直接点取右方数据栏或下拉列表的预设数据。

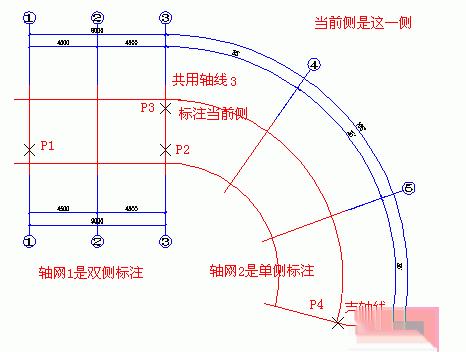

8、圆弧轴网设计实例：进深：1500，3000 圆心角：20，3*30 内弧半径：3300输入参数后，单击【共用轴线<】按钮，在图上点取轴线2，逆时针方向拖动标注完成的组合圆弧轴网如下图所示：
