1、第一步，操作之前先点击cad左上角，点开后有一个图形实用工具，点开有一个核查，输入y，然后核查完后，在框选输入purge，车全部清理。
2、情况一：图纸导入不显示或者显示不全，但是在cad里显示正常。1、用cad打开图纸，框选图纸，在左下方命令栏输入x分解按车，分解完，再框选图纸，在命令栏输入w写块按车，保存，把保存的图纸导入软件即可。【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。另外，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】
3、2、用天正cad打开图纸，框选图纸，在左下方命令栏输入x分解按车，分解完，再在命令栏输入txdc(图形导出 四个字的首字母)按车，保存，把保存的图纸导入软件即可。注：方法1和2可以结合使用。
4、情况二：布局图1、图纸导入看不到用cad打开可以看到模型后面。像图片中的红框圈出这些，点开可以看到图纸，说明这些图纸是布局图。
5、2、这类图纸不用处理，直接在广联达中导入布局。

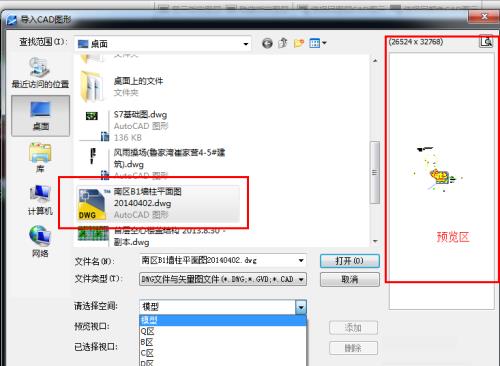

6、3、选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸

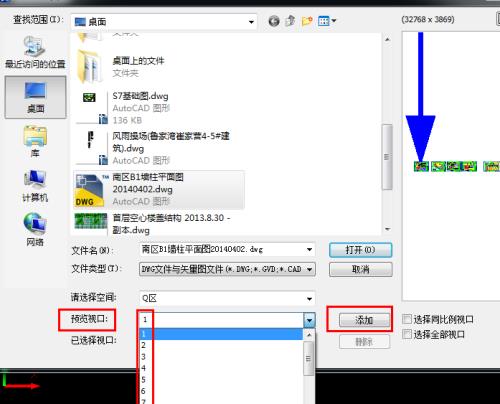

7、比如选择q区，再把预览视口中的每一项都添加了，添加完点打开，图纸即可导入。【注：预览视口的每一项都必须添加。】

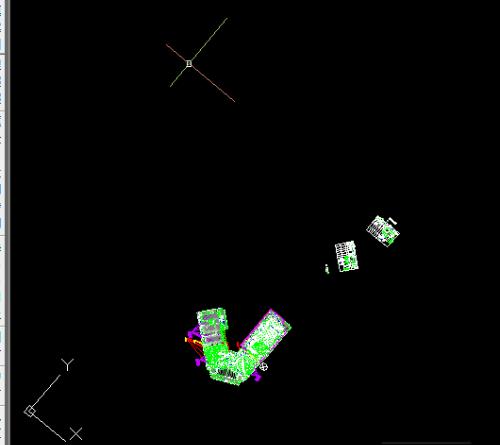

8、情况三：图纸导入后显示很小，或者缩在屏幕一角。这种情况在cad中用写块功能处理图纸就好了。原因是工程图纸的不远处有碎图元，导入软件后在三维空间中把图纸挤到一角了。

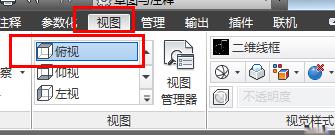

9、情况四：图纸用cad打开显示斜的。1、这种图纸可以看到cad的坐标显示也是斜的。
10、【注： 显示正常后处理方法如情况一】

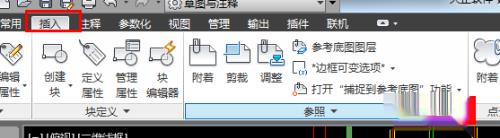

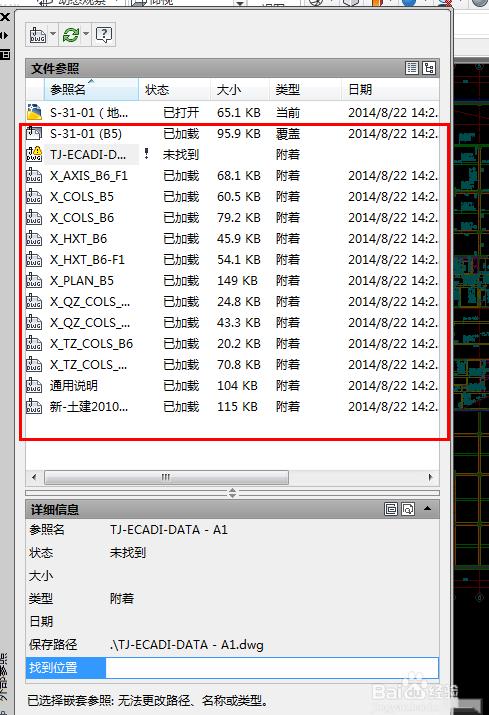

11、情况五：外部参照1、这类图纸用天正cad2008打开，在右下角命令栏输入xr按车会弹出如下对话框：如图所示
12
........................

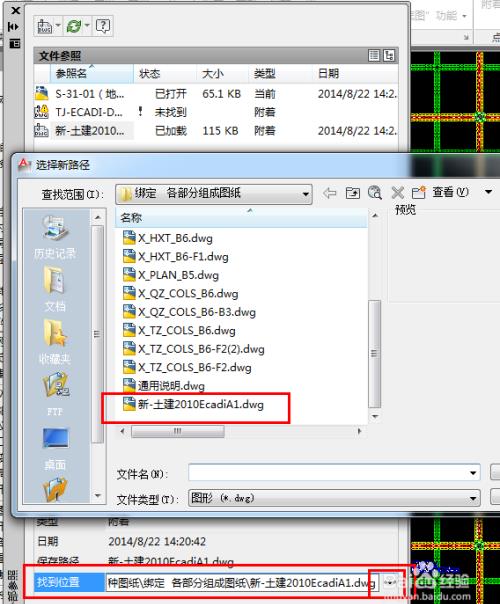

13、3、如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可。
14、

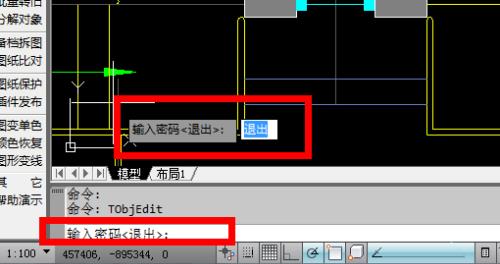

15、情况六：图纸加密图纸用天正cad打开，双击图纸显示如下图：
16、情况七：以上的方法都处理不了的时候。可以试一下把图纸复制粘贴或者另存为。
