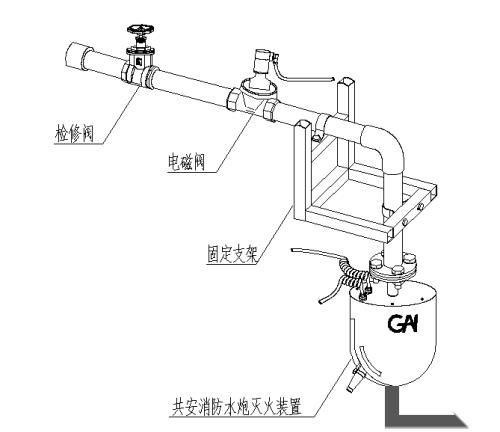

1、1、zdms0.6/5s-ga/zdms0.8/10s-zq(大空间消防水炮)智能消防水炮管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。供水管路的安装说明不详之处应严格按照管路安装规范进行。

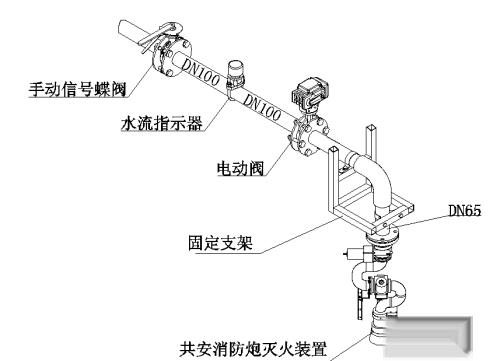

2、2、zdms0.8/20s-ga/zdms0.9/30s-ga(大空间消防水炮)智英帮能消防水炮管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，芬晃当然如果你有把握也可以确定位置后首先安装固定支架。值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。供水管路的安装说明不详之处应严格按照管路安装规范进行。

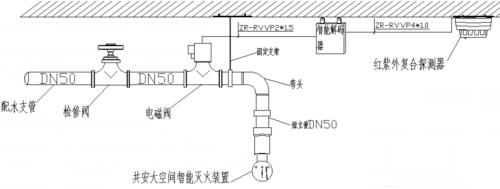

3、3、zdmp0.25/5s-ga/zdmp0.25/10s-ga(大空间智能喷头)大空间智能喷头管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。供水管路的安装说明不详之处应严格按照管路安装规范进行。
4、4、安装智能消防水炮/自动跟踪定位射流灭火装置注意事项：灭蝶置和相关组件应在管道安装完毕并进行冲洗试m进行安装。安装前应妥善保管并采取相应的防尘，防潮、防腐措施。(2)保护范围内不宜有障碍物遮挡灭火装置的探测1定位。(3)灭鱗置自身有一定重量，安装时要考虑安装点管网的承重能力以及确保消防设备喷射无晃动，保证喷射精度，必要时加固管网支架如右图。(4)安装时要轻拉轻放，防止撞击。(5)管路的装置借口要竖直向下，保证灭火装置竖直向下，灭火装置上平面要保证水平，防止倾斜。(6)安装时应通过旋转进水管进行紧固法兰式除夕卜禁止直接旋转灭火装置売体，以免对灭火装置造成损坏。(7)应保持灭火装置探测组件的清洁，不要直接用手擦拭探测组件受光面。
5、总结：(1)在操作智能消防水炮时，如果发生了误动作，应及时按下现场手动控制箱的急停按钮以及切断电磁阀电源；而智能消防水炮严禁用力扳动水平机构和垂直喷嘴机构，以免损坏灭火装置内的限位开关。(2) 对于智能消防水炮的配套线束要整理整齐地绑在灭火装置，并留有一定的余地，使消防水炮在灭火作业时能够旋转自如，在消防作业时，还应保证周围没有障碍物，防止智能消防水炮的线皮磨损，随截游影响系统的正常工作。在智能消防水炮的安装和操作时，应严格执行《自动扫描定位喷水灭火系统施工及验收规范》。
