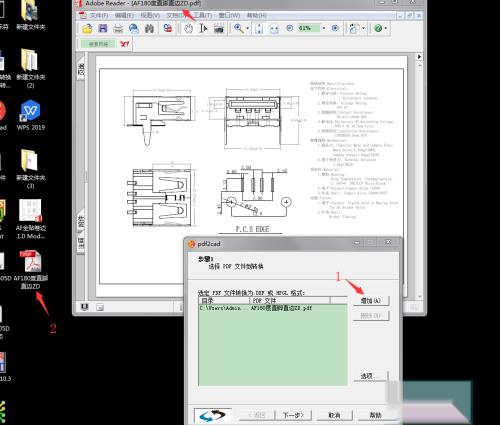

1、利用pdf转cad的软件亲付，把pdf转成dxf格式的图纸。

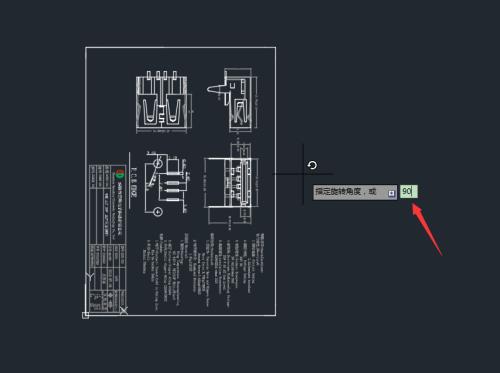

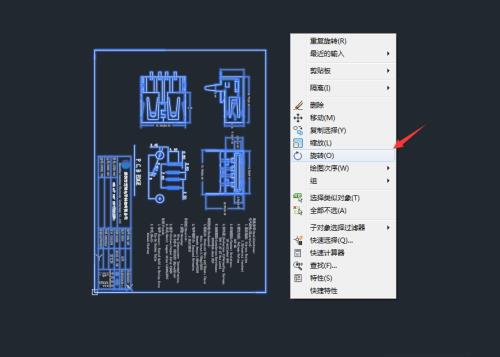

2、用auto cad2017打开转换后的dxf文件，并旋转90度。选中图形，指定一个基点，输入90车，图形就可以旋转。

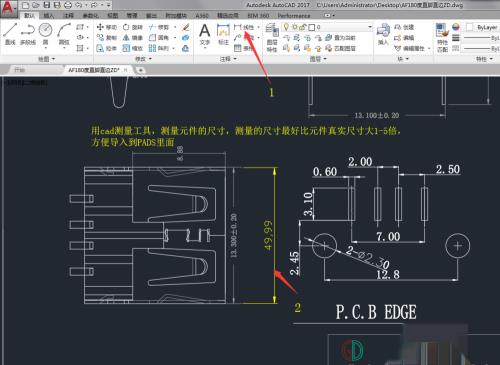

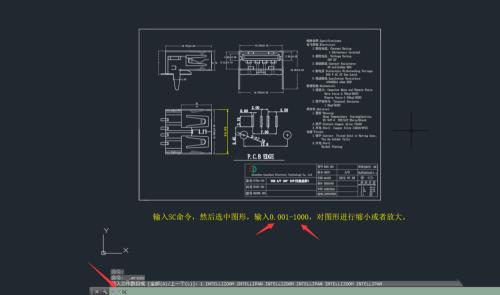

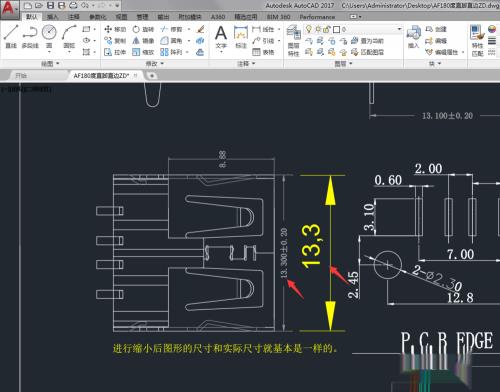

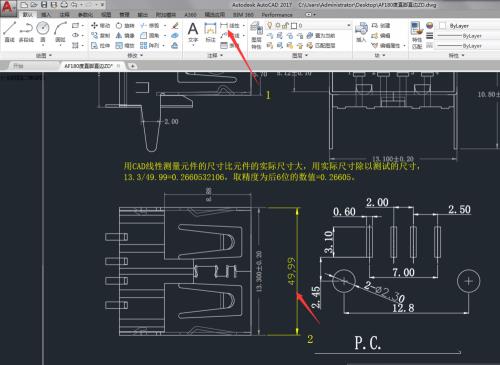

3、在cad里面对图形进行编辑，放大陵称或者缩小，注意取数值精度为1/10000,如果不会操作，可以百度一下相关资料。

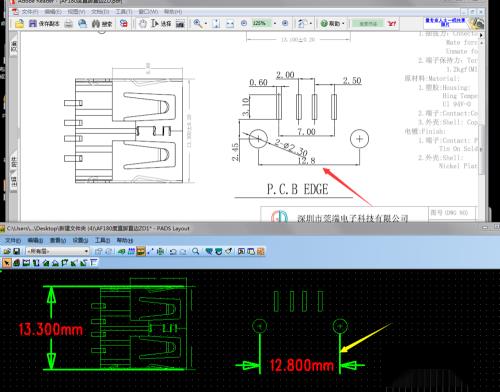

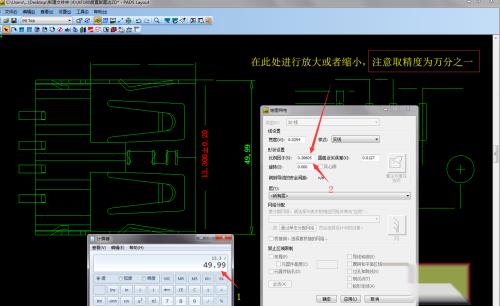

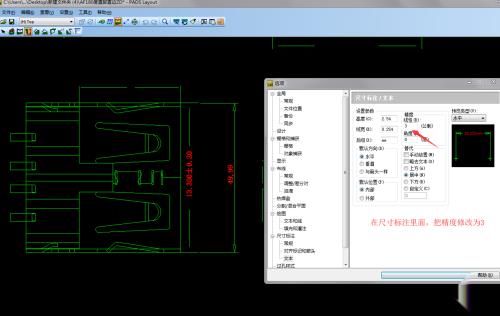

4、如果不想在auto cad里面放大或者缩小的话，可以导入到pads里陕常够面后，再进行图形放大或者缩小，调整到元件规格书的实际尺寸为止，注意也要取精度为万分之一。

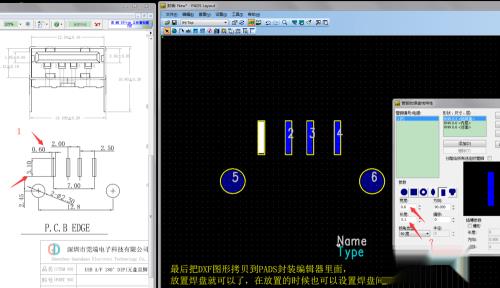

5、最后把处理好的dxf格式规格书，导入到pads 9.5里面，注意再核对一下尺寸，然后保存一下图形,准备拷贝ctrl+c，然后再新打开一个pads封装编辑器，ctrl+v拷贝之前保存的图形到封装编辑器里面，然后按照规格书放置元件焊盘，就可以快速编辑封装了。
