如何用两台功率分析仪实现同步测量

生活小百事通 2023年10月04日 阅读 (54)

多通道测量的应用场景某些效率测量应用涉及多于7个通道。一个典型的例子是多于两个逆变器四个信号输入通道和两个电机两个三相电机的电动汽车的整体效率计算如四个轮毂电机效率测量。

如何用两台功率分析仪实现同步测量

当然,测量可以分解为几个部分分别执行,但由于局部测量的多变性,几乎不可能精确再现同样的测量条件。 因此,能同时测量超过7个通道将是一个巨大的优势。此外,还不需要额外的纠正措施来协调不同设置下的数据,效率的计算可以简单、容易地执行。

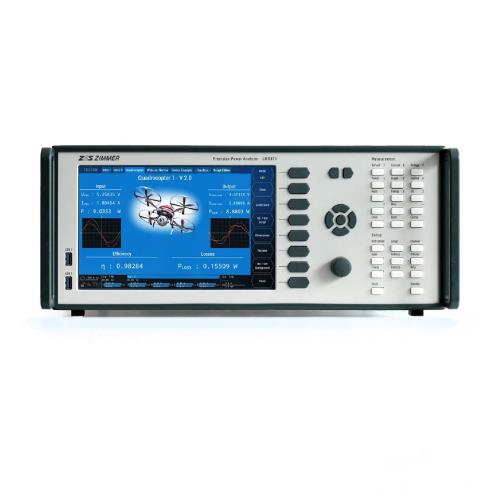

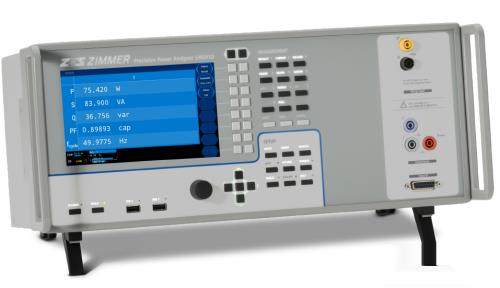

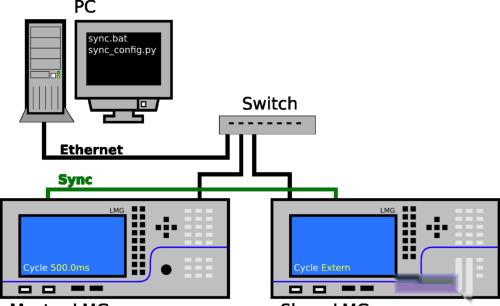

硬件需求根据通道数量的需求,需要对应数量的lmg640最大4通道或lmg670最大7通道主机一起使用。支持不同类型的主机混合使用。为了使两台或者多台lmg功率分析仪工作在相同的时基,相应主机的背面的同步插座需要用同步线连接。

如何用两台功率分析仪实现同步测量

为了数据采集,所有的lmg主机需要连接到同一台电脑。最简单的方式是使用交换机通过lan连接多台lmg到电脑,需要确保各lmg和电脑在同一网段。如果dhcp服务器可用,lmg可以自动正确地设置ip地址和子网掩码。本应用文章附有python脚本,允许快速、容易地同步两台lmg600。它将作为同步原理的实施示例来演示基本原理和作为一个模板用于在其他编程语言和环境中实施。

怎么实现解压缩sync.zip之后可以找到4个重要文件。它运行windows命令窗口,打开lmg600_interface.exe,将sync_function.py转换成可执行文件。lmg600_interface.exe是通过python 2.2生成,带有一些执行功能例如预置了以太网连接到lmg。在sync_function.py所有的动作都已经定义好。评估其内容可以检查文件中的注释。在sync.config.py中已经包含所有的配置选项,因此只有这个文件在大多数情况下必须修改。

如何用两台功率分析仪实现同步测量

在启动sync_bat.bat文件之前,用户必须先配置ip地址和在sync_config.py文件中确定哪台lmg作为主机。在输入必要的调整后既可以开始测量。lmg的所有需要的内部设定滤波、分组、单/双路径、接线等仍然在lmg上进行设置。推荐的方式是手动设置两台lmg,当然也可以通过sync_config.py文件中设置,通过使用手册中的“短指令”即可调整,这调整只在脚本或者工具运行时起作用,之后lmg将还原到脚本运行之前的状态。测量结果存储为csv文件,文件名称在sync_config.py中定义。安装所有所做的设定进行同步测量,用户只需要运行sync.bat脚本。所有的这些都可以通过使用手册中描述的通讯指令来完成。本应用文章仅作为一个例子供参考。

如何用两台功率分析仪实现同步测量
