怎么讲一个网线做两个网口,网线怎么分线

生活小百事通 2023年10月25日 阅读 (48)

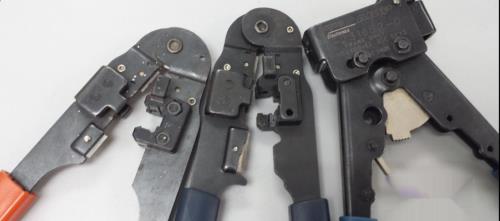

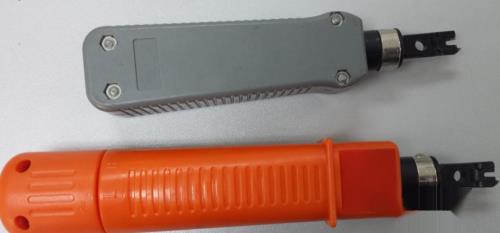

好吧,做之前,先看看需要哪些工作。家里的话,就比较麻烦了。 这些东西不准备好, 很难做网线。 左边是网线钳,压线钳,市面上也有一体的。 右边是打线钳, 是网络运维人员将机房侧的网线打进配线架用的。

怎么讲一个网线做两个网口,网线怎么分线

怎么讲一个网线做两个网口,网线怎么分线

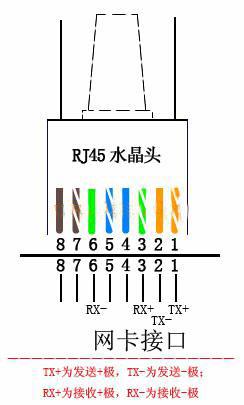

做之前,先看下网线的分线方式。 我们通常采用的都是t568b的接线方式,当然有b,也有t568a,但很少见到。t568b的接线方式线序从左到右分别为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。我们依次给他们排序为1-8。如图所示。

怎么讲一个网线做两个网口,网线怎么分线

怎么讲一个网线做两个网口,网线怎么分线

我们分析下网线的传输原理。两根缠绕在一起,是为了屏蔽,其中只有一根有数据传输。那么对印t568b的接线方式中: 橙 白、橙以下简称1、2芯1为+,2为-线用于发送数据,绿白、绿以下简称3、6芯线3为+,6为-用于接收数据,蓝、蓝白、棕白、棕以下简称4、5、6、8芯线不用于数据传输。如图所示: rx代表接收 tx 代表发送。

怎么讲一个网线做两个网口,网线怎么分线

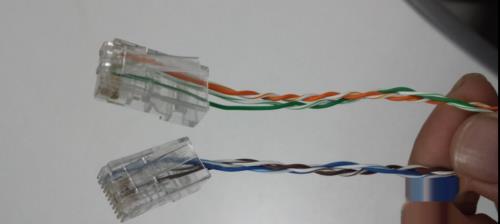

这样我们会发现有4芯线没有用。 即4、5、7、8四芯线,可以再分出一个端口做到水晶头的1、2、3、6线口上,这样1个网络接口就分成了2个。如图所示:橙白、橙、绿白、绿线做成一个水晶头, 蓝 白、蓝、棕白、棕棕线做成一个水晶头。当然得注意两端都得做成这样的才行。

怎么讲一个网线做两个网口,网线怎么分线

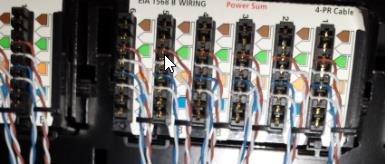

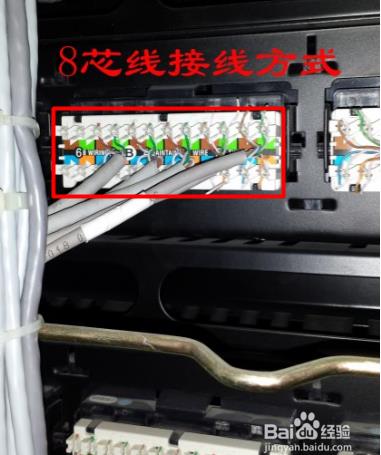

对于家用来说,这里已经完成了。对于网络运维人员来说,配线侧怎么做呢。 左图是原有的8芯线都打进配线架的情况。那么分线后呢。分开打进就可以了。而且是将蓝白、蓝、棕白、棕打进配线架的对应的橙白、橙、棕白、棕的配线架线槽。这样方便今后跳线运维!

怎么讲一个网线做两个网口,网线怎么分线

怎么讲一个网线做两个网口,网线怎么分线

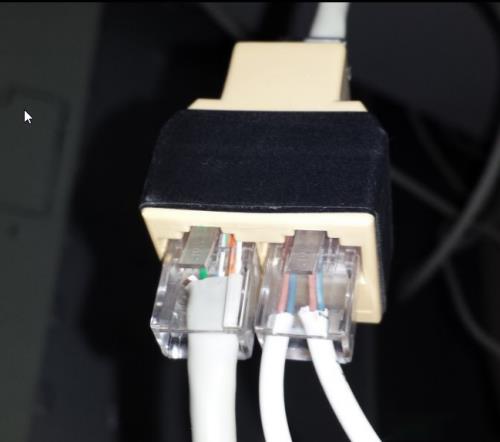

办公室侧呢,现在就可以实现,网络、电话一个网线搞定了。 这里我不想在办公室重新做线了, 就图方便,买了这种分线口。一口接电话,一口接网线,各自走不通的芯线传输数据,传输语音。

怎么讲一个网线做两个网口,网线怎么分线
