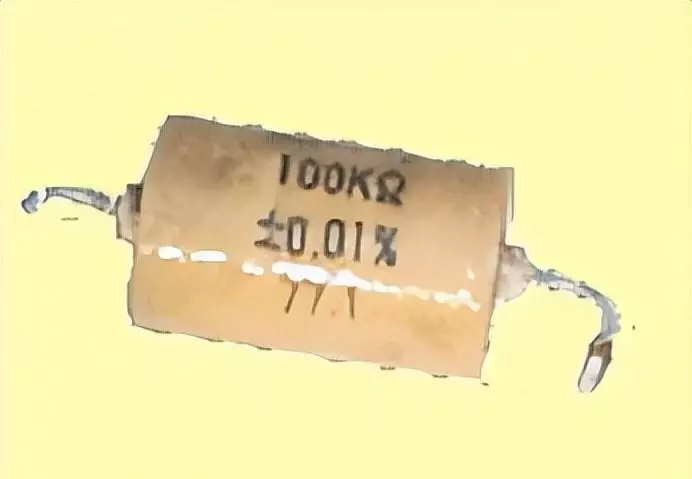

.1、直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。

电阻的符号怎么打出来(1)

2、文字符号法

用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号:D(±0.5%)M(±1%)G(±2%)J(±5%)K(±10%)M(±20%)

电阻的符号怎么打出来(2)

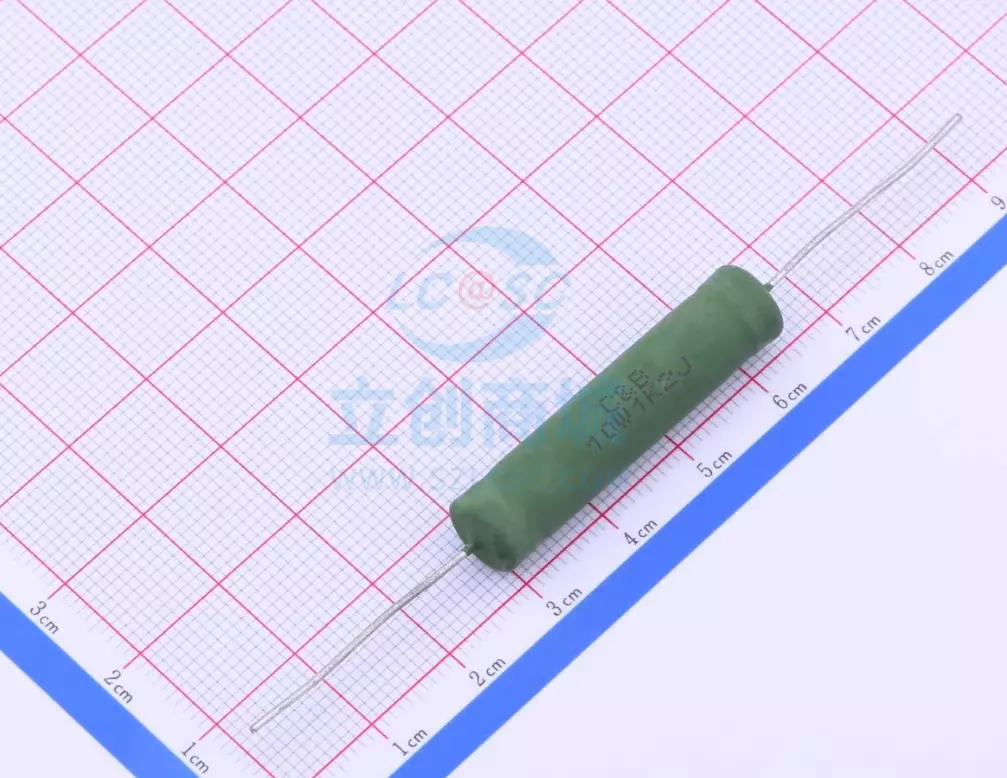

绕线电阻 1.2kΩ ±5% 10W

电阻的符号怎么打出来(3)

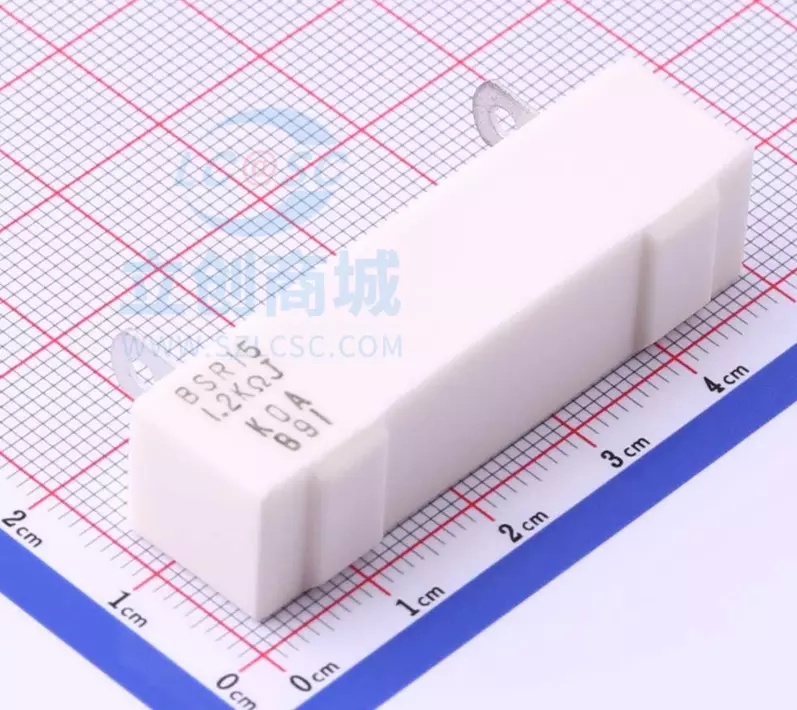

水泥电阻 1.2kΩ ±5% 15W

3、数码法:

在电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。

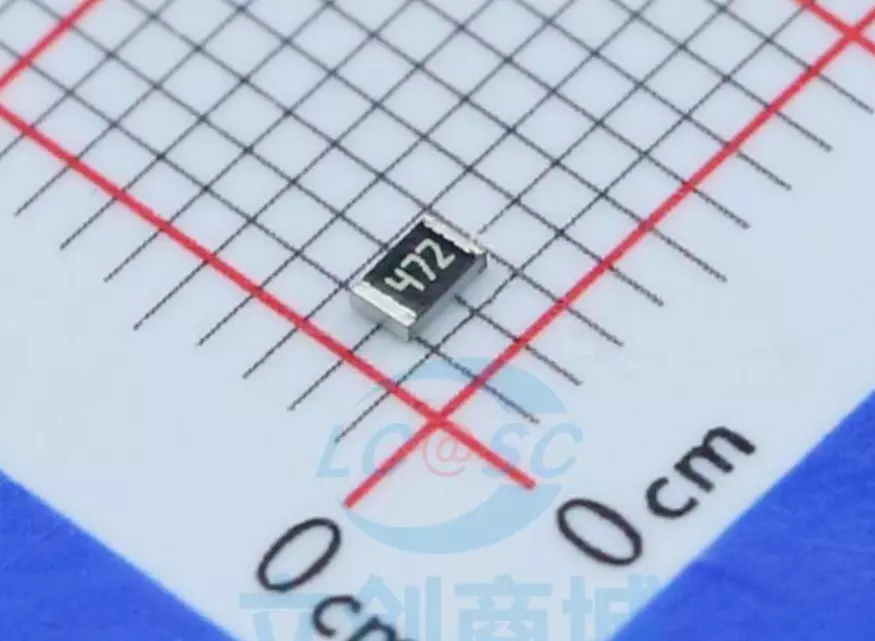

例:“472”表示4700Ω,即4.7KΩ±5%

电阻的符号怎么打出来(4)

4.7kΩ ±5% 125mW

4、色标法:

用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

色环颜色代表的数字:棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0;

色环颜色代表的倍率:棕10、红100、橙1K、黄10K、绿100K、蓝1M、紫10M、灰100M、白1000M、黑1、金0.1、银0.01 ;

色环颜色代表的误差等级:金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%;

色环含义:前面依次是有效数字,最后一环是允许误差,最后前一环为乘数。误差环与前一环距离比其他相邻间距大一些。

当电阻为四环时,前两位为有效数字,第三位为乘方数,第四位为偏差。当电阻为五环时,前三位为有效数字,第四位为乘方数,第五位为偏差。

(1)从左到右依次读取下图四色环,颜色为棕-红-绿-金

电阻的符号怎么打出来(5)

(2)从左到右依次读取下图五色环,颜色为棕-黑-黑-红-棕

电阻的符号怎么打出来(6)

举例:

电阻的符号怎么打出来(7)

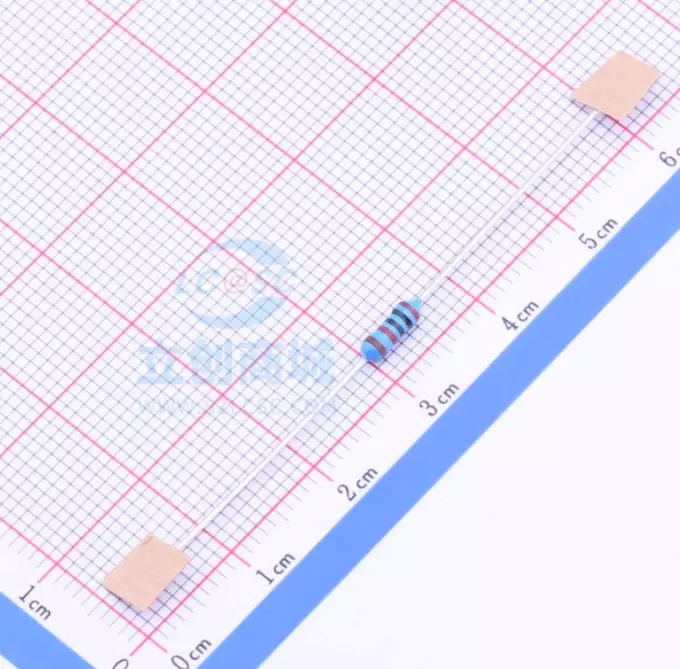

金属膜电阻 20kΩ ±1% 250mW

电阻的符号怎么打出来(8)

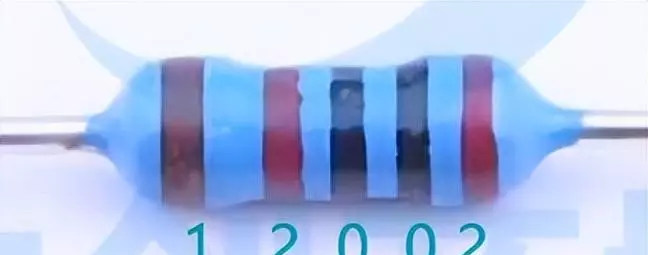

红2 黑0 黑0 红100倍 棕1% 20000Ω即20kΩ ±1%

电阻的符号怎么打出来(9)

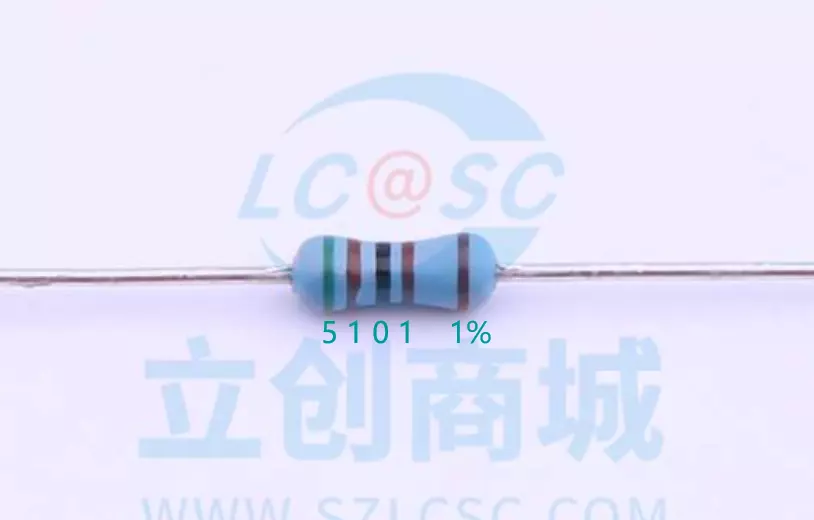

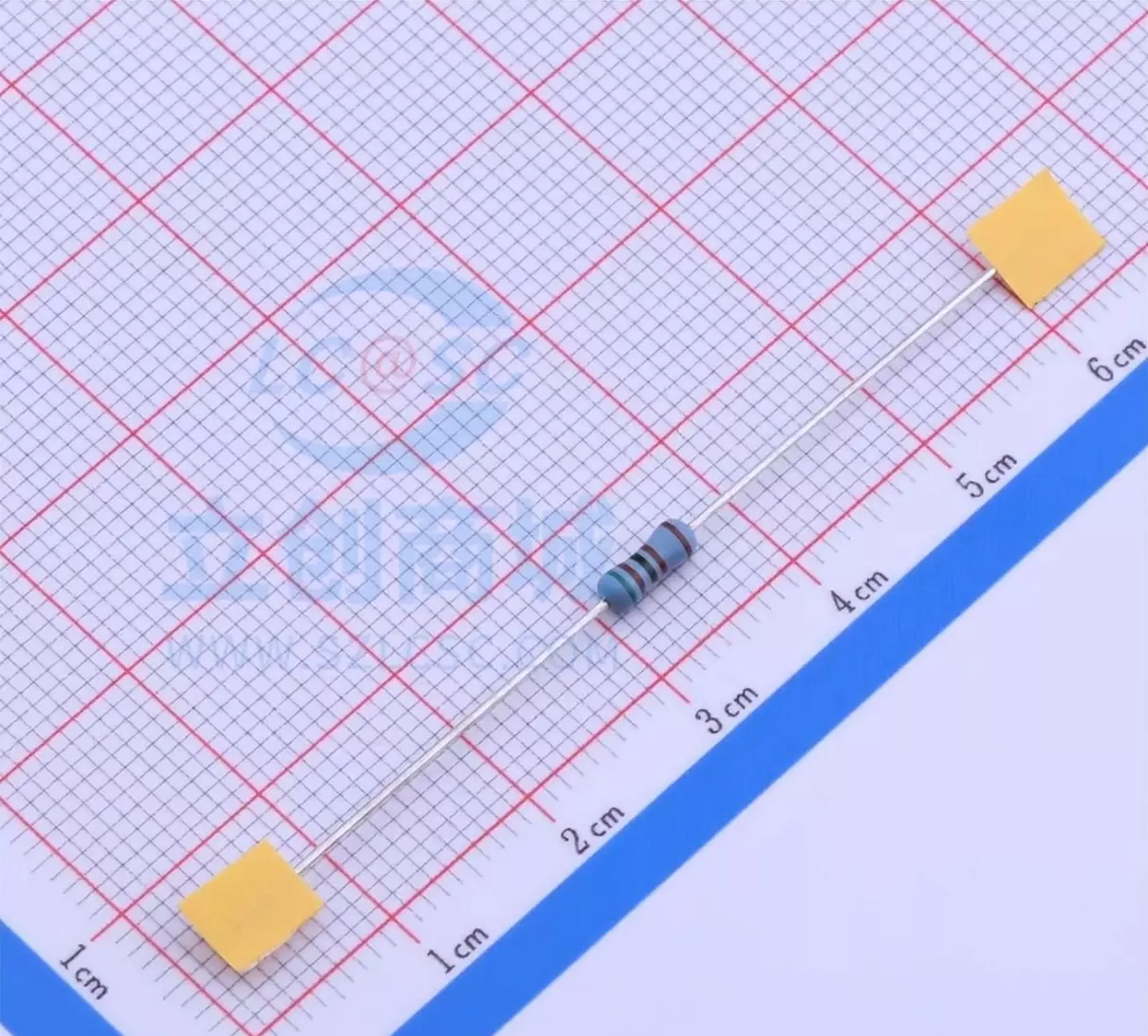

5.1kΩ ±1% 250mW

电阻的符号怎么打出来(10)

绿5棕1黑0棕10 棕1% 5100Ω,即5.1kΩ ±1%

五环电阻色环表口诀:棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差
