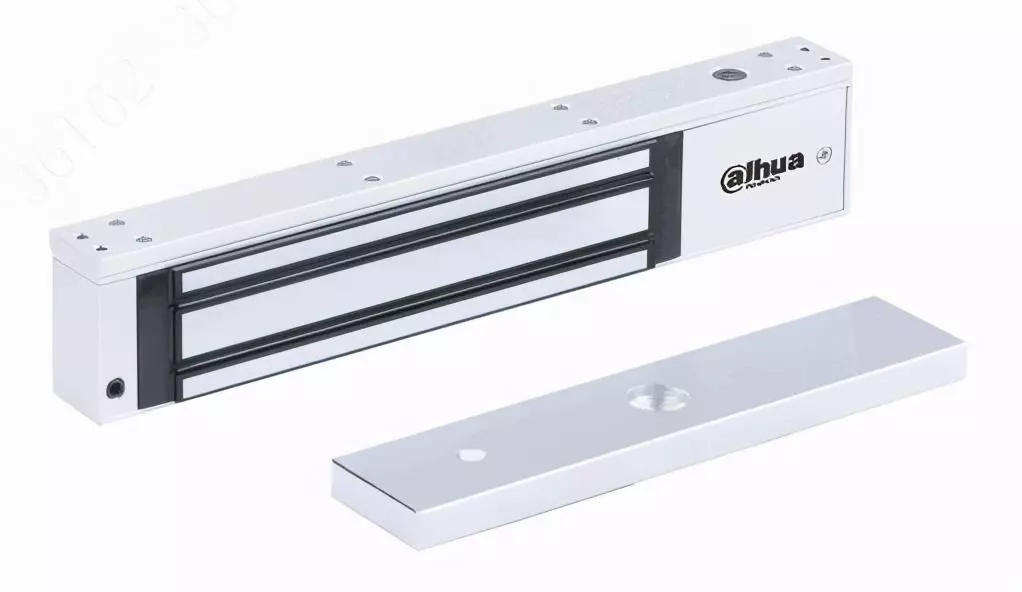

磁力锁，也叫电磁锁，它利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧地吸住吸附铁板达到锁门的效果。目前磁力锁广泛应用于重要建筑，成为高科技门禁管理系统不可忽视的重要环节。与传统锁相比，磁力锁能产生强大的吸力，电源耗能低，质量稳定可靠，具有监控信号反馈输出，防外界破坏，无噪音及具有消防与防盗特性等优点。
在日常应用中，我们的技术人员有时会收到客户咨询磁力锁接线问题，以及故障不会排查等情况。为了帮助大家及时解决问题，华华帮大家梳理了一下故障排查思路，收好不谢哟！

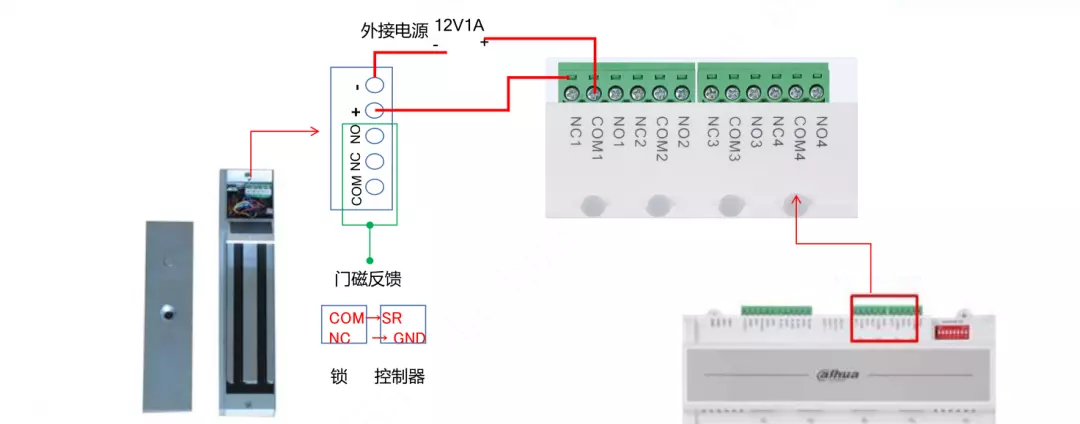

磁力锁接线图
磁 力 锁 接 线 测 试
磁力锁接通电源后(V+是正极、V-是负极)，即可工作，通电后，指示灯变红色，如图1所示：
图1

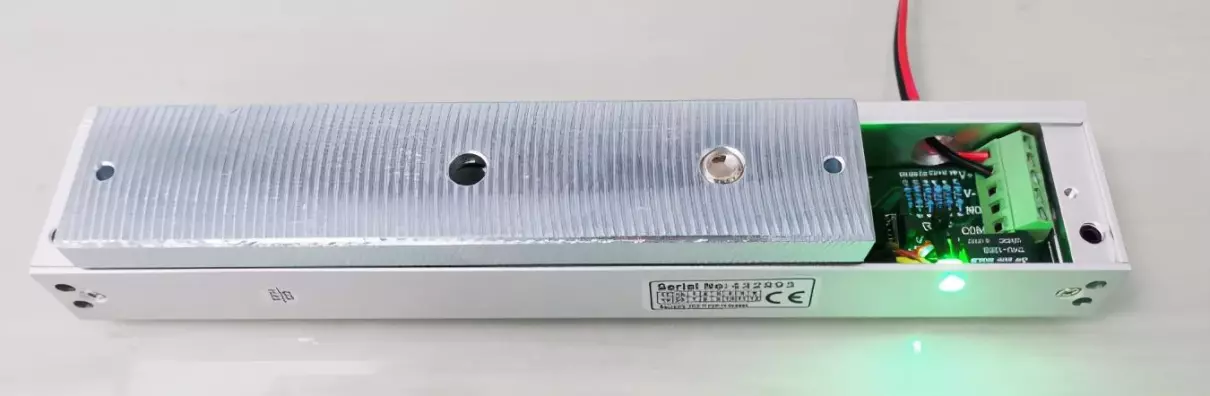

如果把吸板放到锁体上，指示灯变绿色，如图2所示：
图2

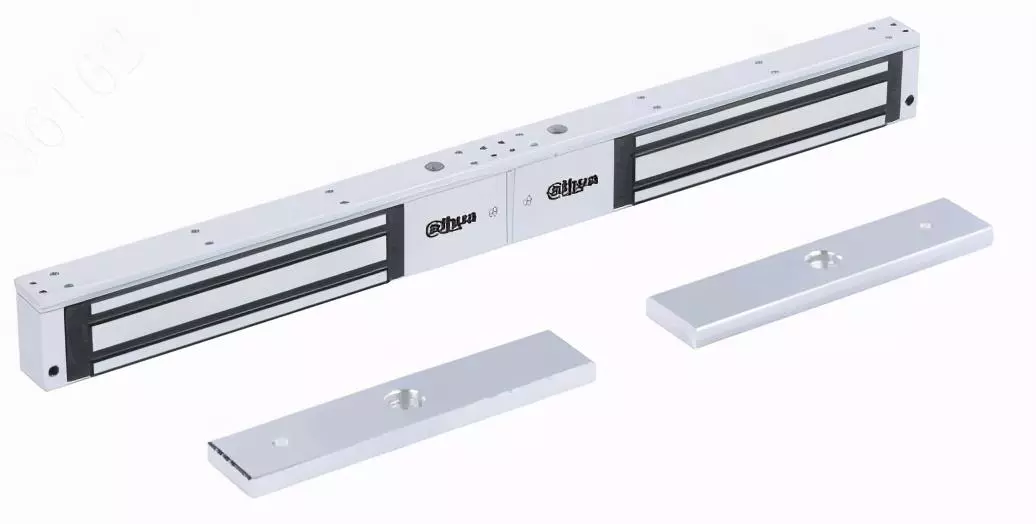

注意：280KG单门磁力锁启动电流需要1A，建议用DC12V/2A-3A的电源。
磁力 锁 故障排 查
!
问题1：指示灯不亮
▼排查方法：

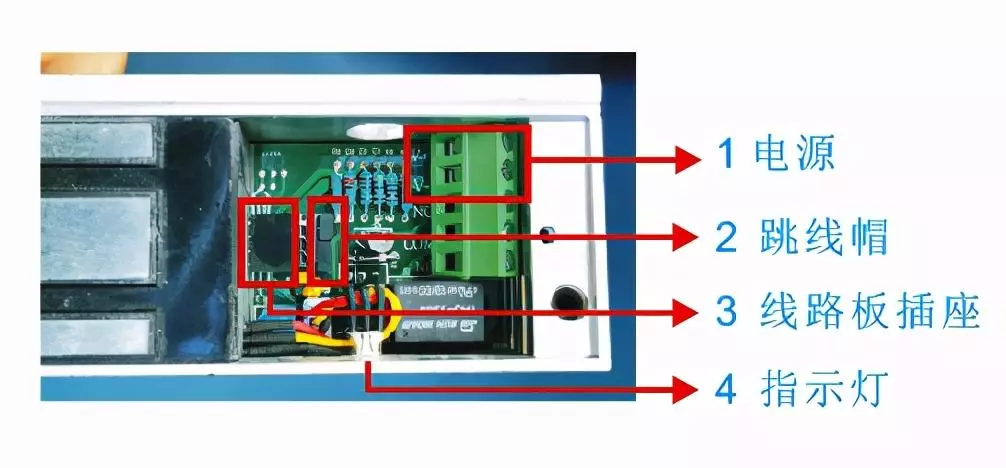

1、检查电锁电源是否接错，V+ 接电源DC12V，V- 接电源GND；
2、检查电源供电是否正常；
3、检查跳线帽是否正常插好；
4、检查线路板插座有没有插好；
5、如以上都没有问题，更换新线路板再测试。
问题2：吸板放在锁体上，指示灯亮红灯
▼排查方法：
1、 检查吸板是否放在锁体黑色部位，如下图所示；
2、用万用表测量V+/v-的电压是否≥DC9V；
3、检查跳线帽是否正常插好；
4、如以上都没有问题，更换新线路板再测试。
问题3：磁力锁吸力不足
▼排查方法：
1、吸板是否放好；
2、用万用表测量电锁电源电压是否≥DC9V；
3、检查跳线帽是否正常插好或跳线帽是否有脱落；
4、调整防残磁，不要出来太多；吸板不能固定死，要使用定位销，如下图所示；
5、如以上都没有问题，更换新线路板再测试。
问题4：磁力锁指示灯微亮且工作不正常
▼排查方法：
1、磁力锁供电不足，用万用表测量电锁电源电压是否≥DC9V；
2、如以上没有问题，更换新线路板再测试。
最后，给大家附上磁力锁线路板更换的步骤图
第1步打开锁体面罩，即可看到磁力锁线路板

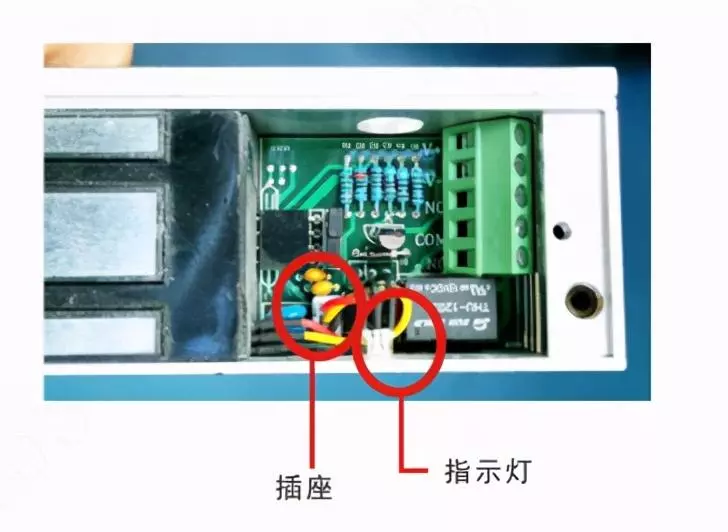

第2步拔掉线路板插座上的端子，把指示灯往锁壳里面压
第3步用一字螺丝刀轻轻往上翘

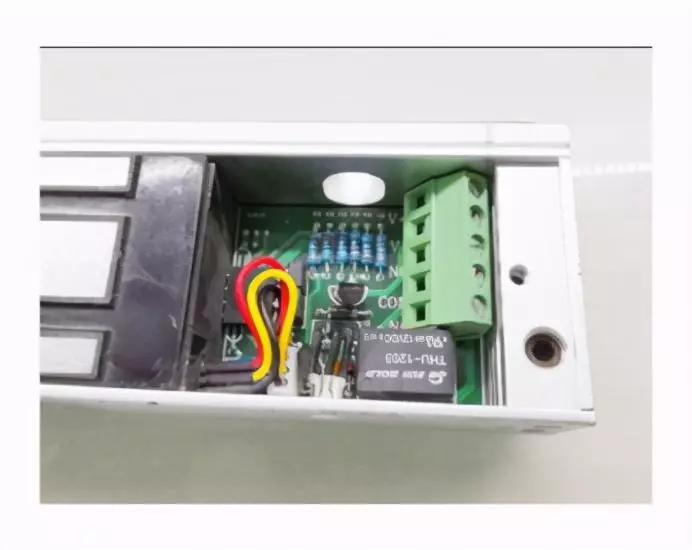

第4步拔出旧线路板
第5步插入新线路板，注意线路板与锁体的排针需要对好
第6步插上端子，调整指示灯
