最近没做什么好玩的,收拾东西的时候发现了之前网上买的手电套件。套件买了不少,灯珠也是之前剩下的,功率大一点的都做好送人了,剩几个Q5的灯珠了,功率相比T6L2要低很多,晚上出门应个急也足够了。

小电筒如何组装图解(1)

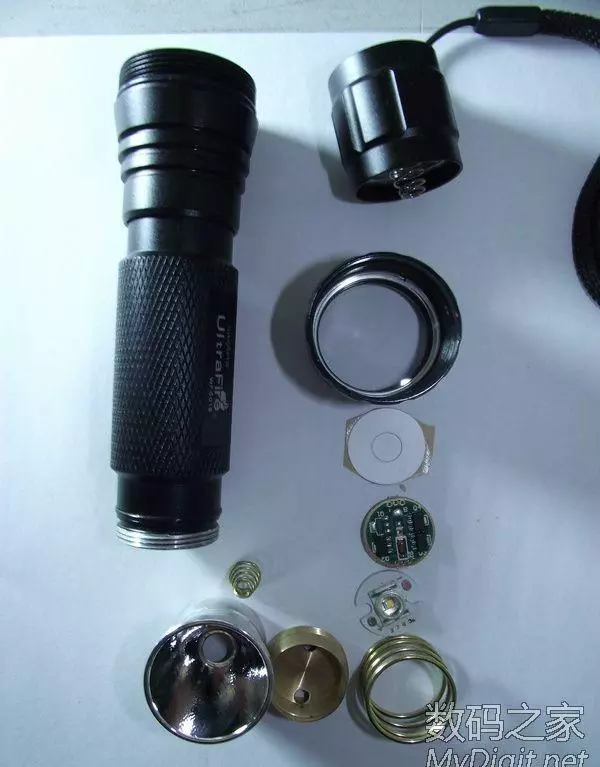

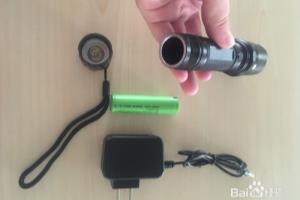

先来张全家福。灯桶是不可调焦的,单节18650电池供电,下面的反光杯和灯珠驱动板是单独买的,可以根据功率选择。

小电筒如何组装图解(2)

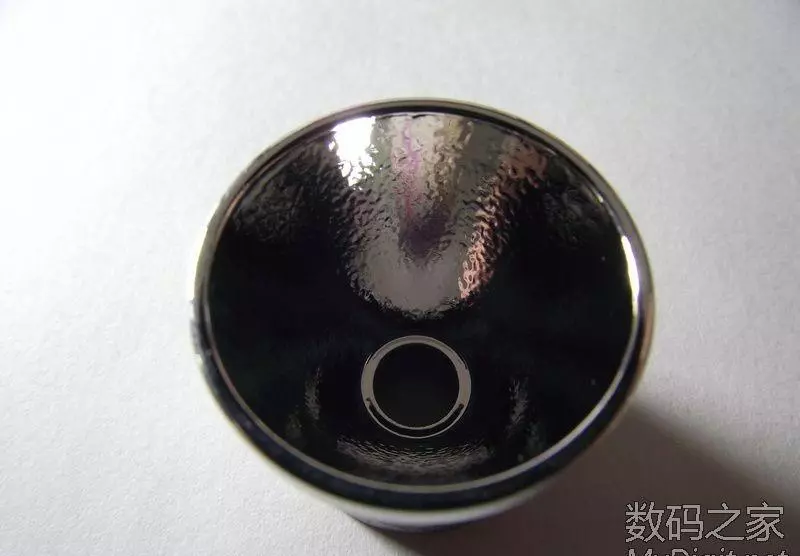

“橘皮”反光碗,整体铝的,比塑料材质的耐热性要好一些。

小电筒如何组装图解(3)

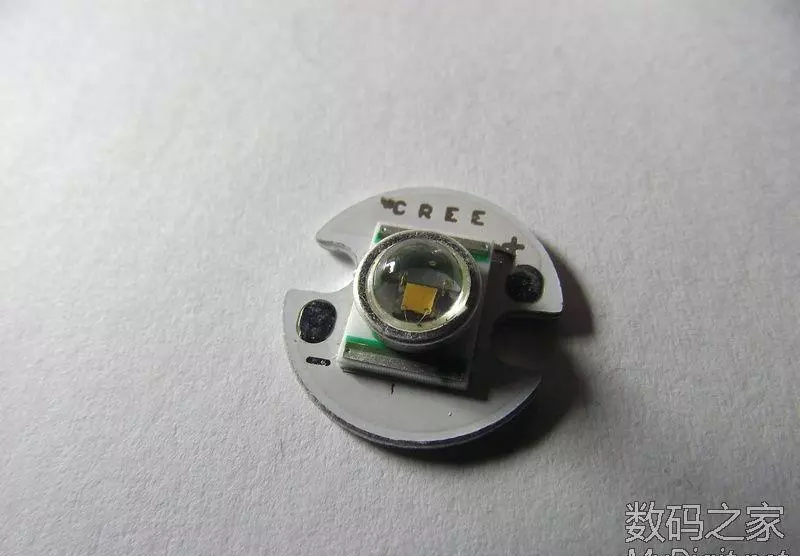

Q5的灯珠,灯珠上面有一块聚光透镜,软的,容量掉下来,尽量不要用手碰。

小电筒如何组装图解(4)

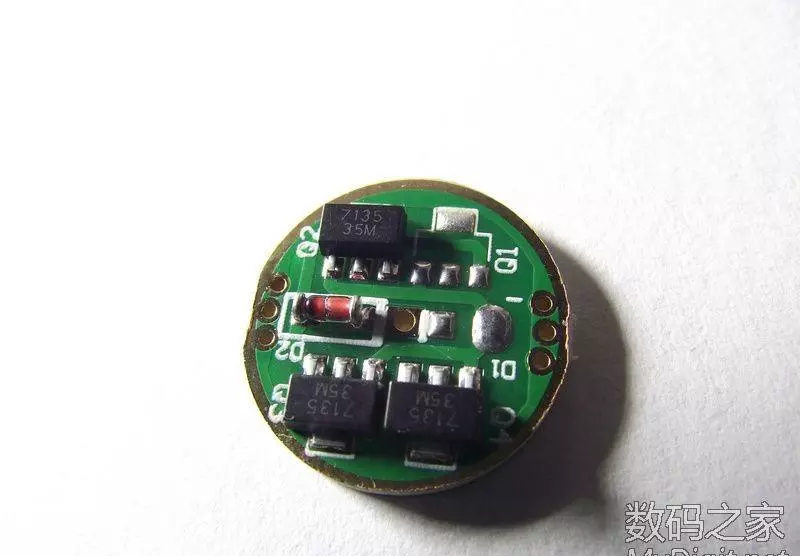

驱动板没有用带控制的,所以没有那些闪光的功能,一开电就亮的那种,7135*3的恒流板,恒流大概1A,上面预留了一个芯片的位置,二极管是用来防止反接的。

小电筒如何组装图解(5)

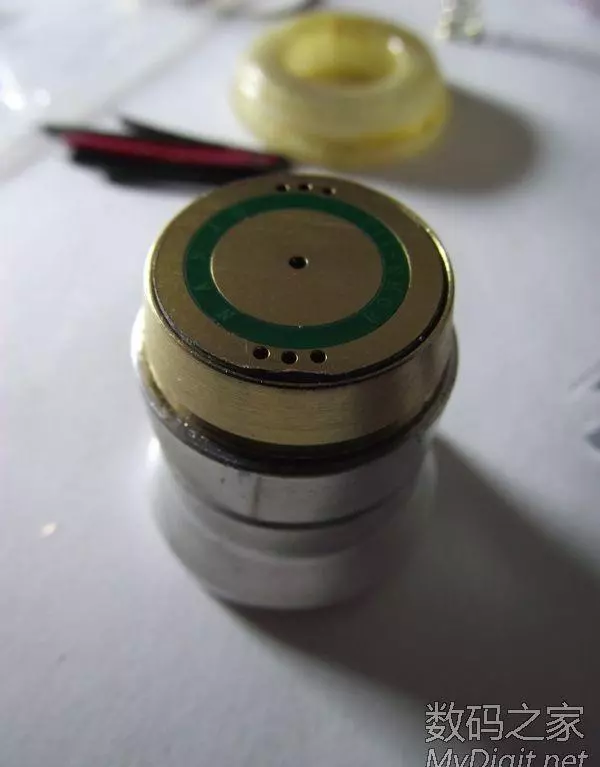

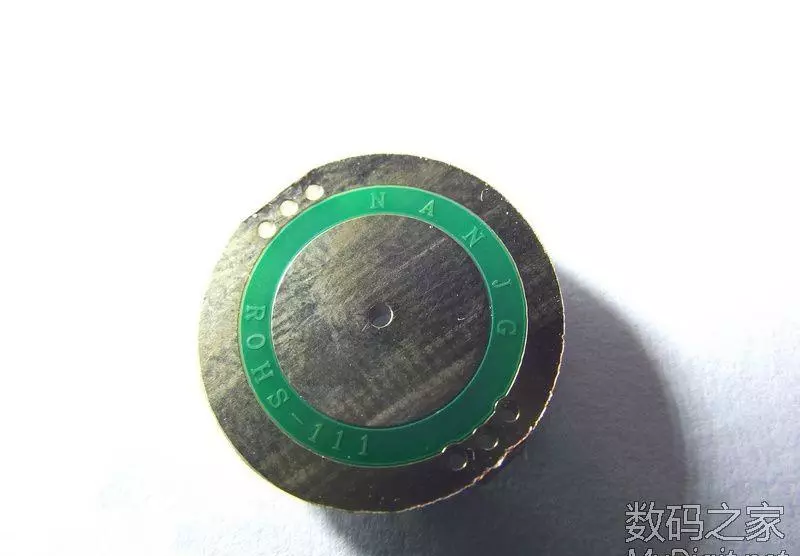

驱动板是镀金的,背面没有元件,中间是电池正极触点,边缘是负极触点,连接整个手电外壳的。

小电筒如何组装图解(6)

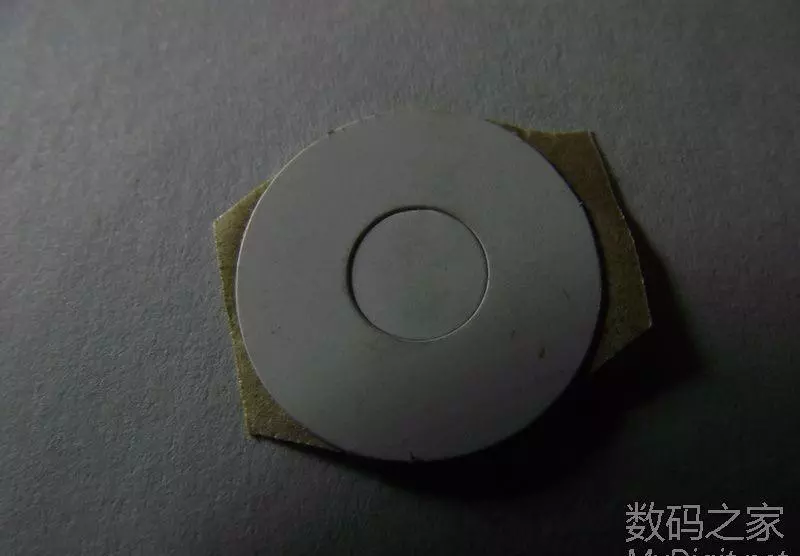

绝缘片,用来隔离灯珠的,因为聚光杯是金属的,防止短路。

小电筒如何组装图解(7)

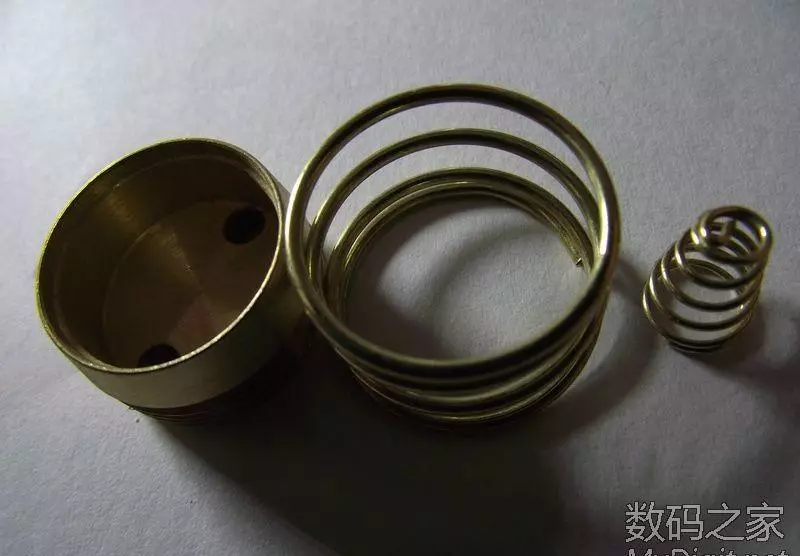

电路仓是铜的,实心仓,大弹簧是负极触点的,小弹簧是正极触点的。

小电筒如何组装图解(8)

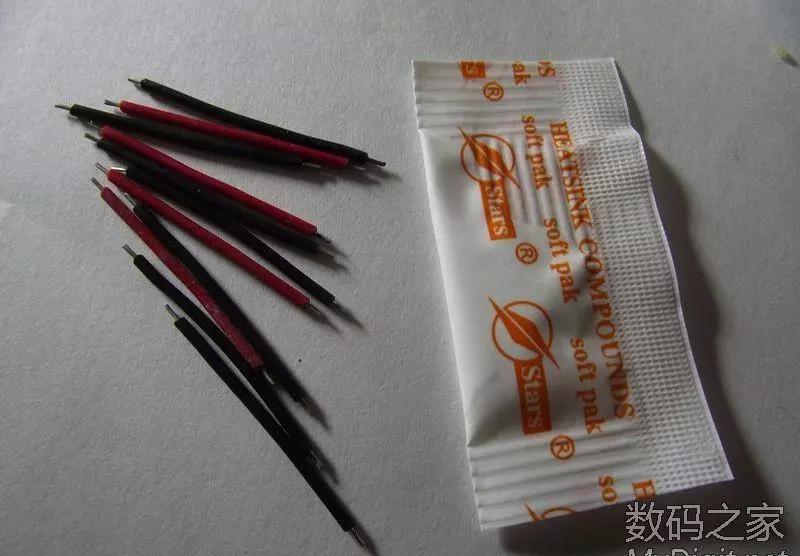

导热硅脂,还有一些短连接线。

小电筒如何组装图解(9)

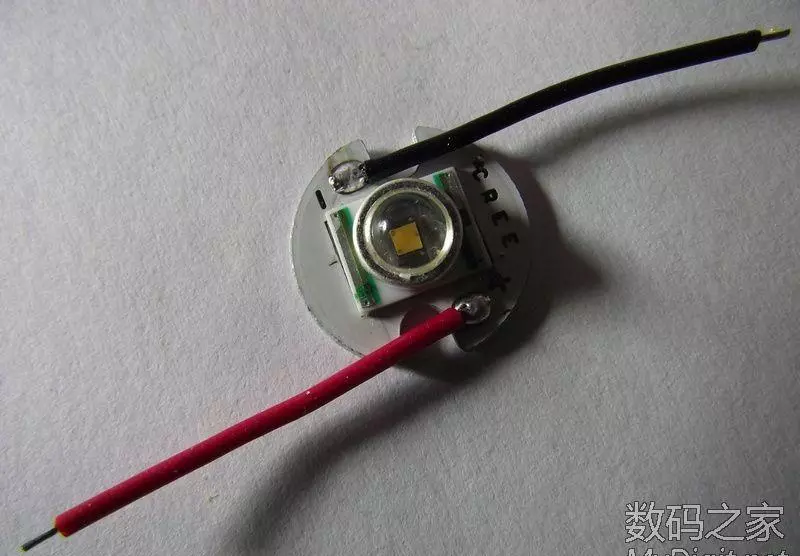

先焊灯正负极连线,要注意控制焊接时间,不宜过长。

小电筒如何组装图解(10)

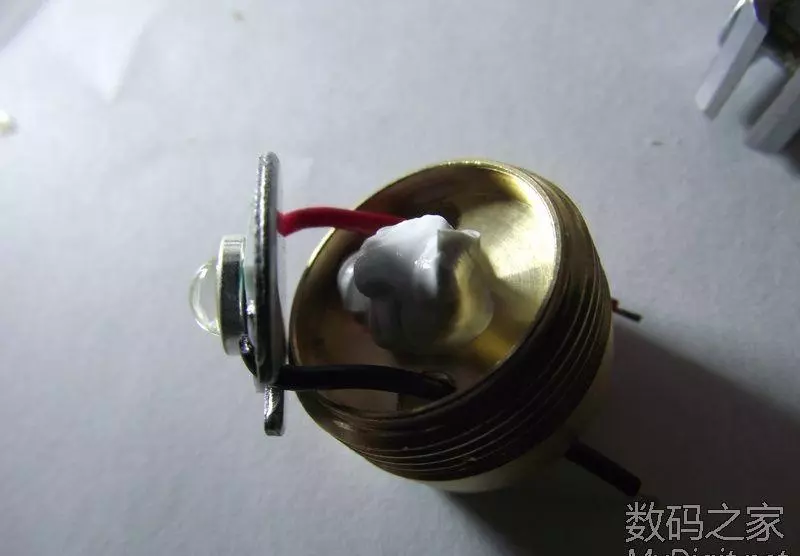

涂抹硅脂后把灯珠装上,引线从电路仓孔中穿下来。

小电筒如何组装图解(11)

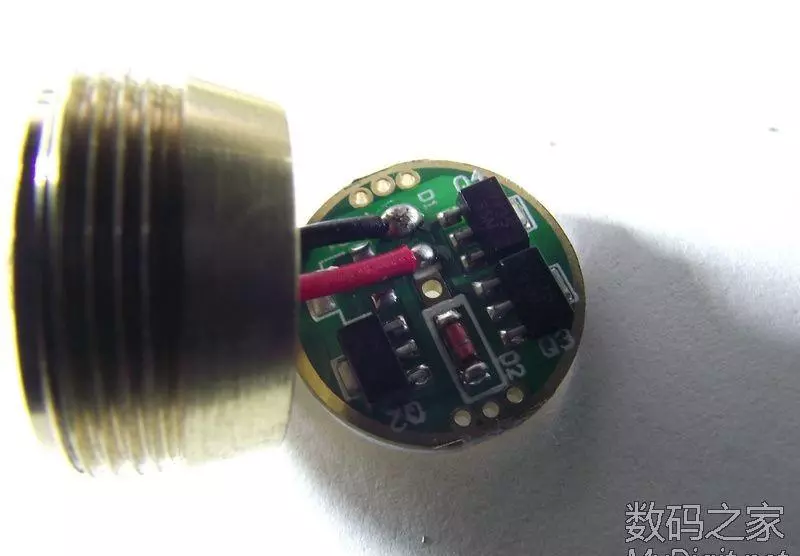

引线穿下来之后焊接到驱动板上。

小电筒如何组装图解(12)

扣上电路仓。

小电筒如何组装图解(13)

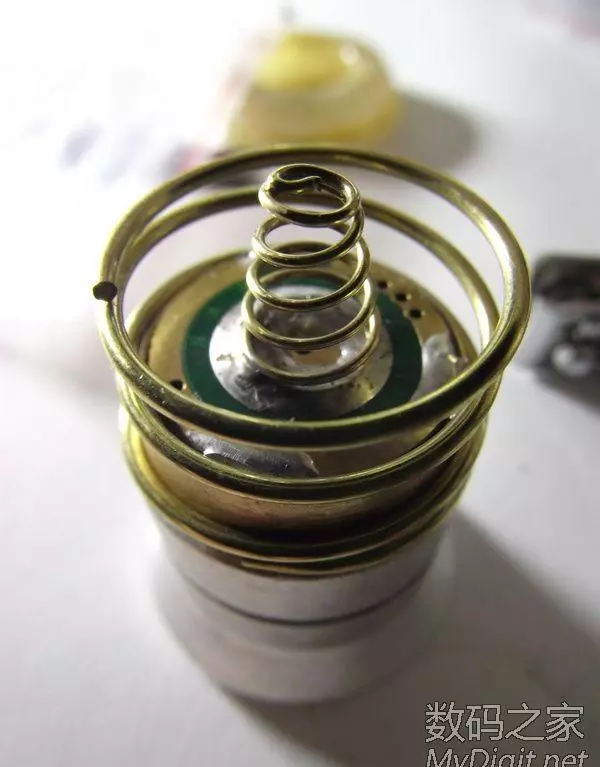

焊接好正负极触点弹簧。弹簧是扣在电路仓上面的,为了防止时间长了铜氧化造成接触不良,驱动板和电路仓直接加了两坨焊锡。

小电筒如何组装图解(14)

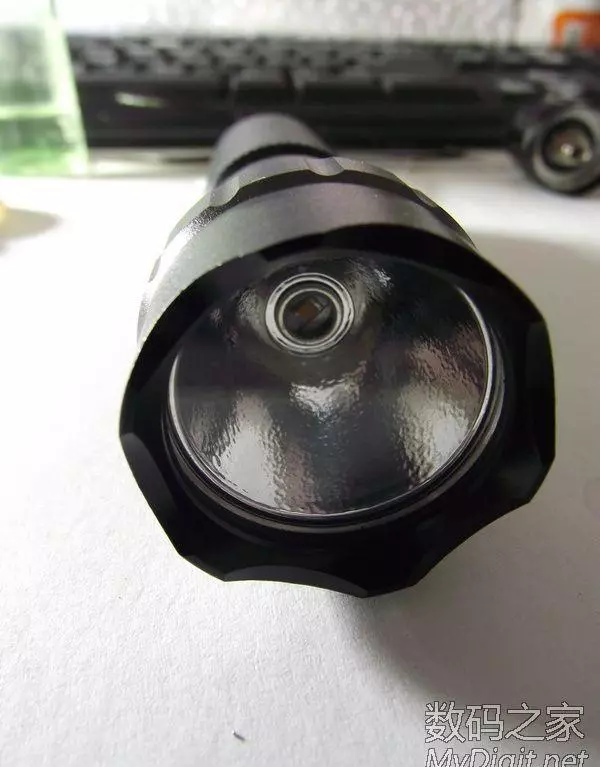

灯桶其他部分安装好就完成了。

小电筒如何组装图解(15)

亮起来的效果,灯珠是暖光的。
