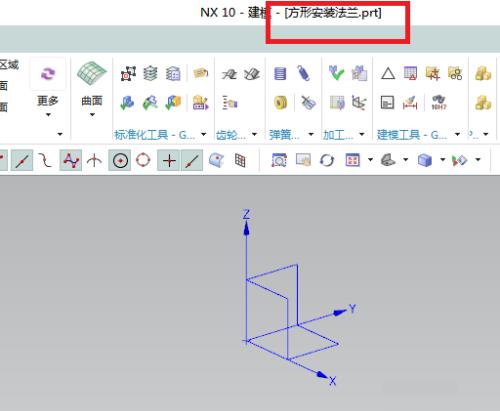

1、如下图所示，打开ug10.0软件，新建一个空白的模型文件，然后另存为“方形安装法兰”。

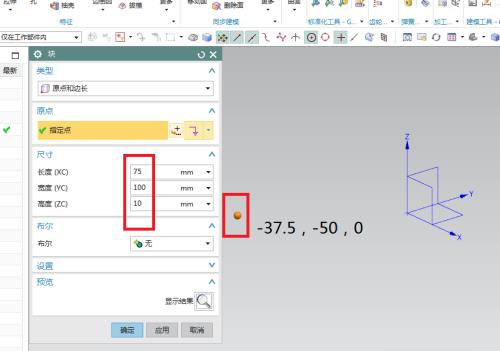

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：坐标为-37.5，-50，0，设置尺寸：75x100x10。

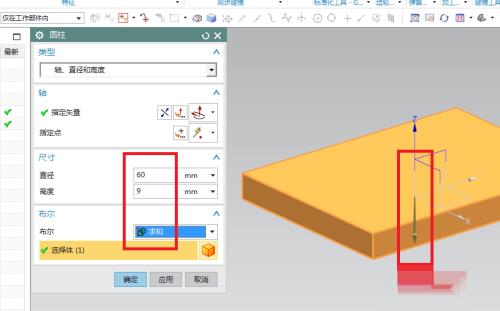

3、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量z轴，设置尺寸：直径60，高度9，布尔求和，点击“应用”。

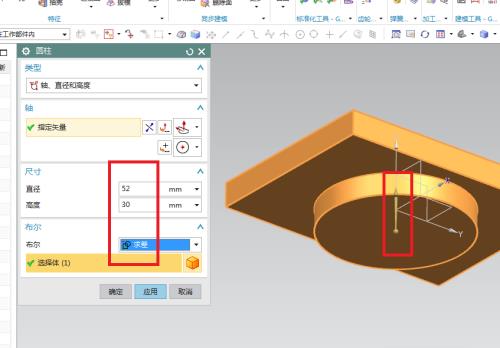

4、如下图所示，指定矢量z轴，指定点：圆柱底面圆心，设置尺寸：直径52，高度30，布尔求差，点击确定。
5、如下图所示，点击工具栏中的边倒圆命令，点击实体中圆柱体与长方体的交线，对话框设置半径r3，点击应用。

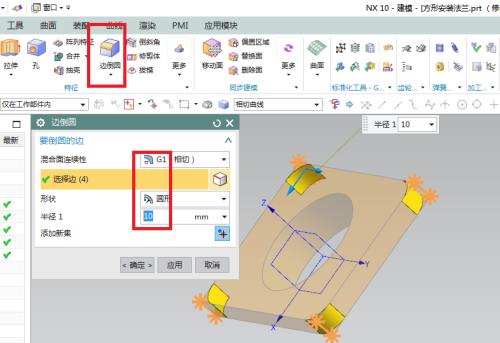

6、如下图所示，设置半径r10，点击长方体的四条短边，点击确定。

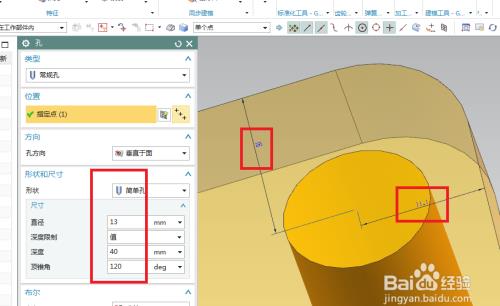

7、如下图所示，点击工具栏中的“孔”命令，点击实体表面，创建点，点距离一边16、距离一边11.1，形状简单孔，设置尺寸：直径13，高度40，其余默认，点击确定。

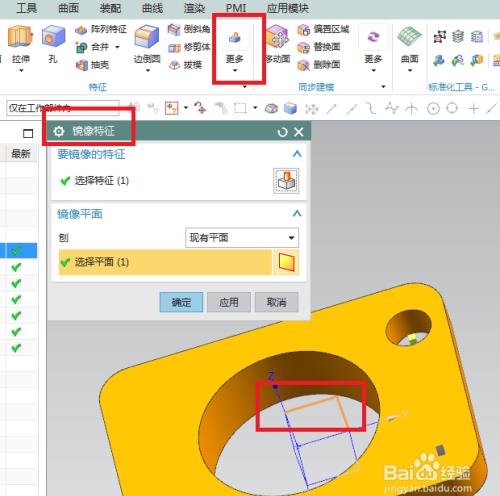

8、如下图所示，点击工具栏中的“更多——镜像”，镜像特征选择孔，镜像平面选择yz平面，点击“应用”。

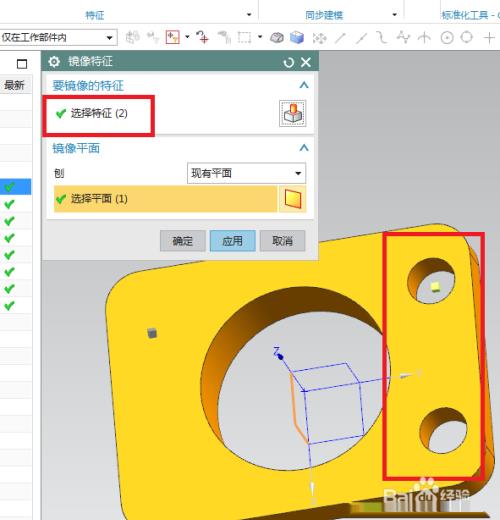

9、如下图所示，选择特征两个孔，镜像平面选择xz平面，点击确定。

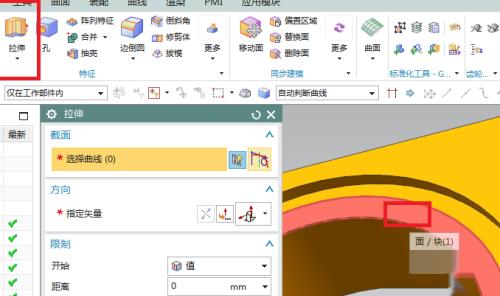

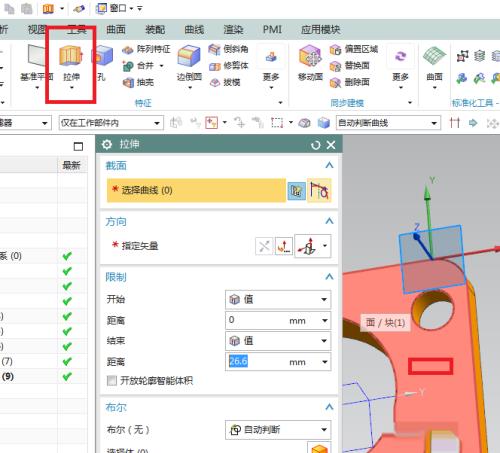

10、如下图所示，点击工具栏中的“拉伸”图标，点击长方体的上表面。

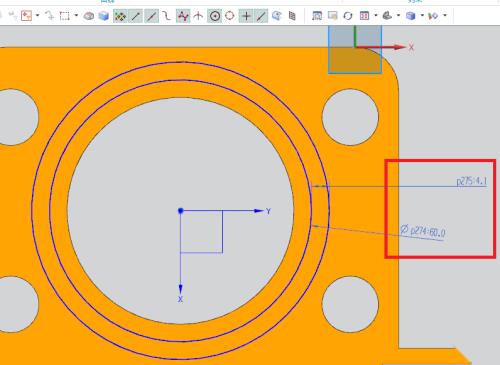

11、如下图所示，激活圆命令，以坐标原点为圆心画两个圆，双击修改小圆直径60，两圆宽度4.1，点击完成，退出草图。

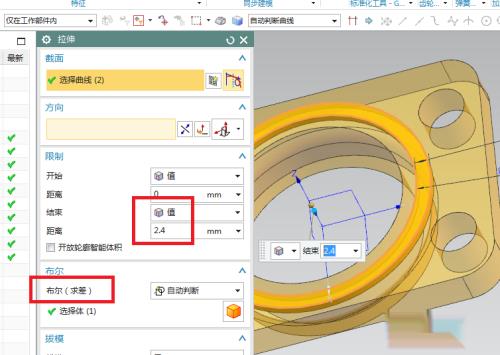

12、如下图所示，到拉伸对话框，设置限制：0开始，2.4结束，布尔求差，点击“应用”。
13、如下图所示，继续点击实体平面，进入草图。

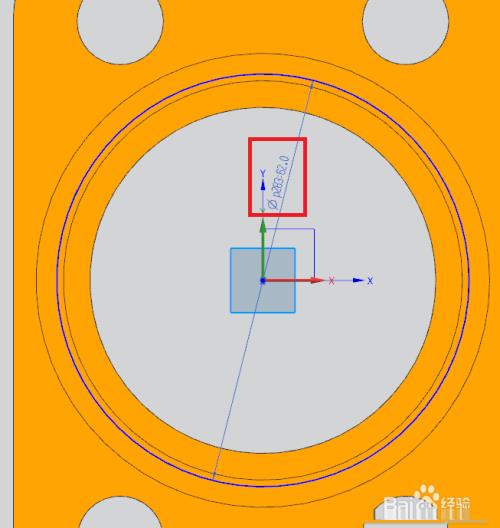

14、如下图所示，激活圆命令，以坐标原点为圆心画一个圆，双击修改圆的直径为ø62.0，点击完成，退出草图。

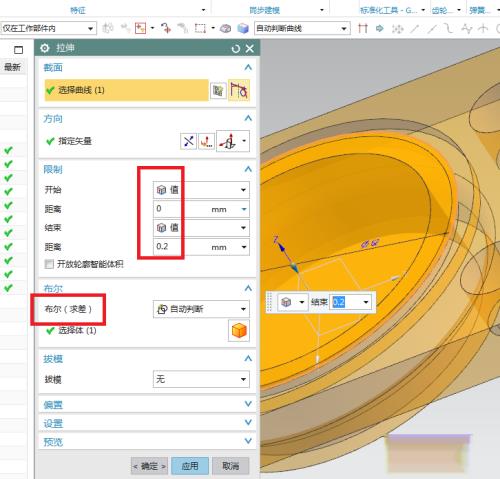

15、如下图所示，到拉伸对话框，布尔求差，设置限制：0开始，0.2结束，点击确定。

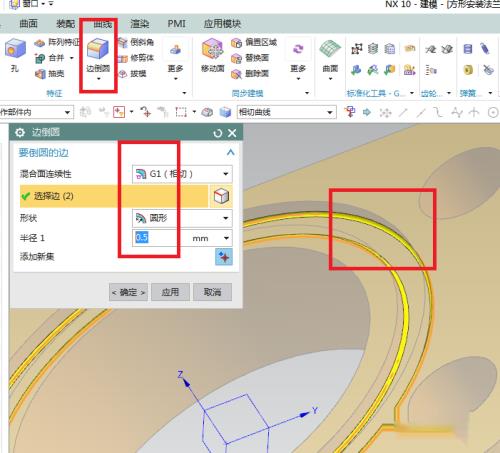

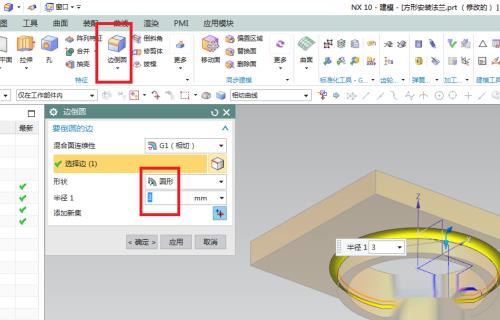

16、如下图所示，点击工具栏中的边倒圆命令，点击槽底两条圆形交线，对话框设置半径r0.5，点击“应用”。

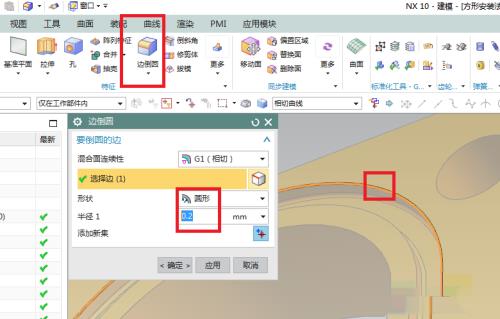

17、如下图所示，点击实体中的红色框选中的实体边线，对话框设置半径r0.2，点击确定。

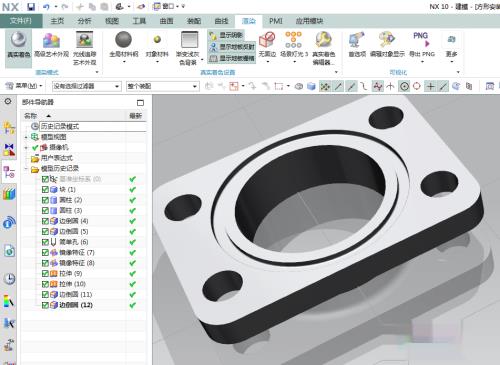

18、如下图所示，隐藏基准，显示改成着色，渲染——真实着色——全局材料钢——至此，这个“方形安装法兰”建模完成。
