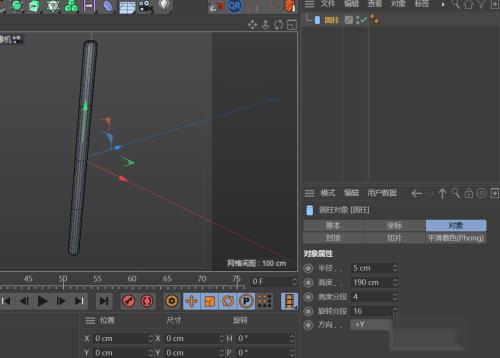

1、创建一个圆柱型，半径为5，高度为190，旋转分段为16，方向为+y; 封顶倒完全圆角。
2、将圆柱体转为可编辑多边形，正视图中，在圆柱的中间用切刀工具添加二条上下45度的结构线，将切刀属性中的仅可见取消。

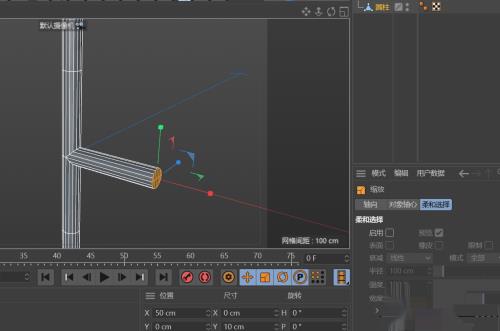

3、选中上步添加结构线构成的面片，向外挤压一估距离，用缩放工具将面片压平。

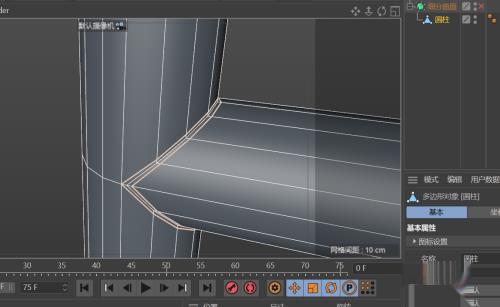

4、给构成t型的相交面添加保护边。

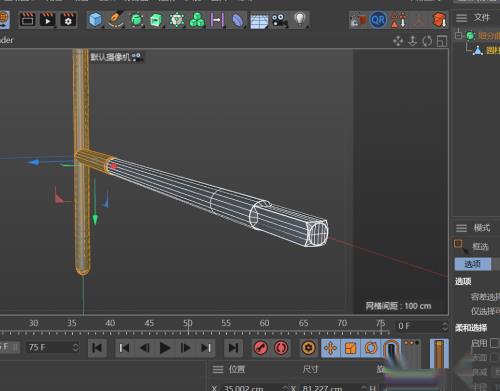

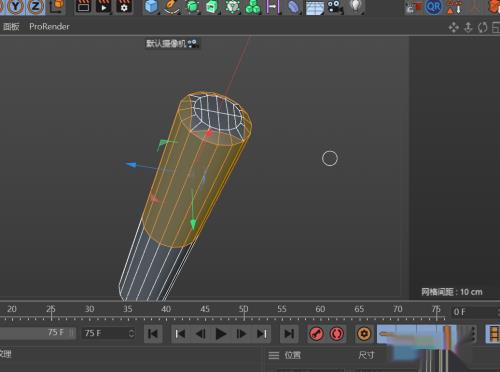

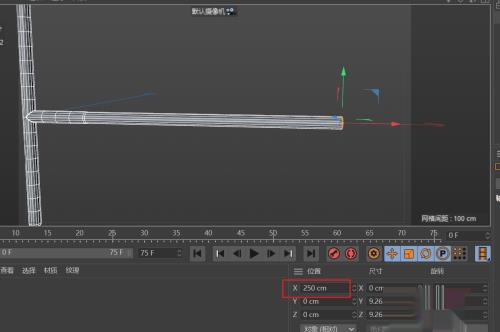

5、选中挤压出来的面片，x移动到250处这是扳手的总长，构成板手的主杆；在主杆尾端添加一圈循环边圆柱变四方的位置；选择末端面进行内部挤压。

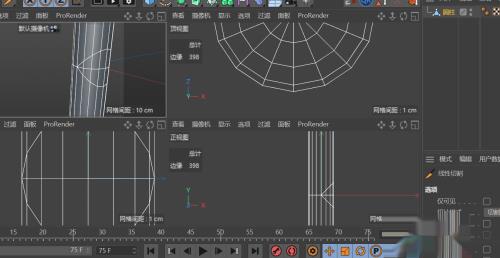

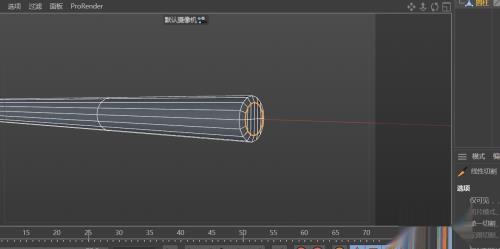

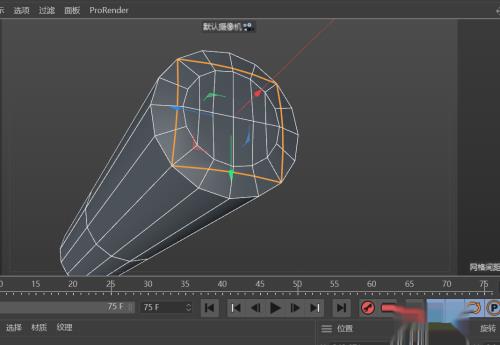

6、在端面添加等长的切边16分段刚好分4分即可；切出的正方形不能与端面内部挤压的圆相交相切；如图所示。
7、选中上步正方形切线构成的面片和圆柱面，删除；如图所示。

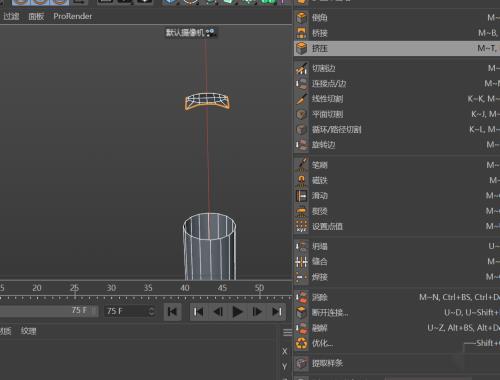

8、选中删除面片后顶端的轮廓线，向下挤压到圆柱的连接处；如图所示。

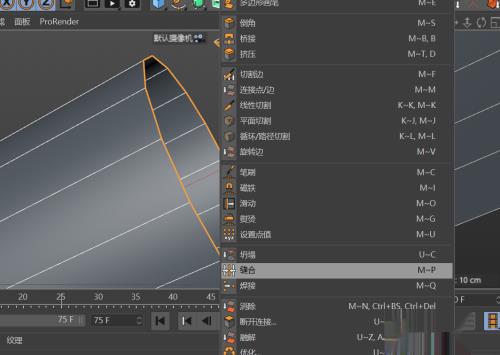

9、将两端的轮廓线选中，用缝合命令，按住shift键进行缝合；得到圆柱转变成四方柱的造型。

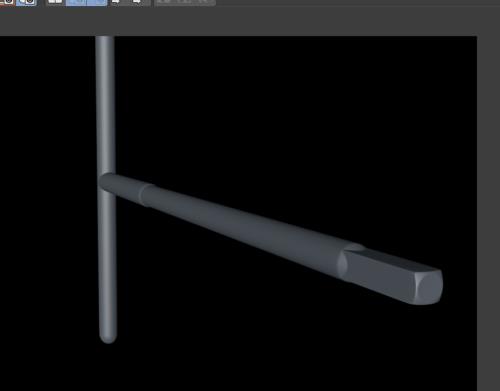

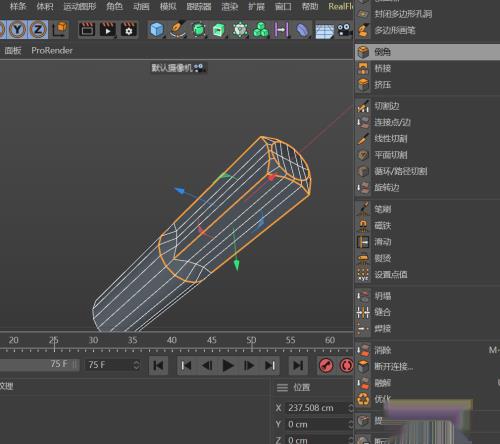

10、在靠近手柄的位置添加一组循环边，将手柄与主杆的所有面选中，向外复制一点距离；得到手柄的胶套部分。给需要硬边处理的轮廓线添加保护边，给模型添加一个细分曲面。 t型套筒扳手模型创建完成。
