Proe三维训练一百五十六之拉伸除料

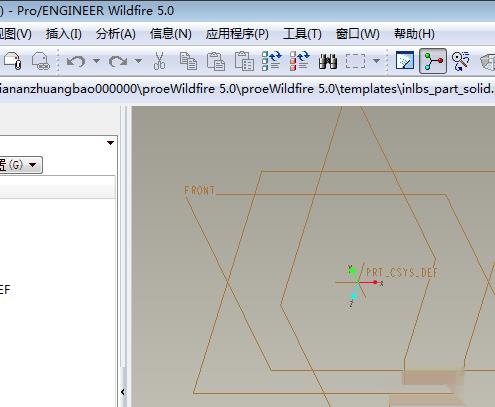

1、如下图示， 打开proe软件，新建一缺省的实体零件，

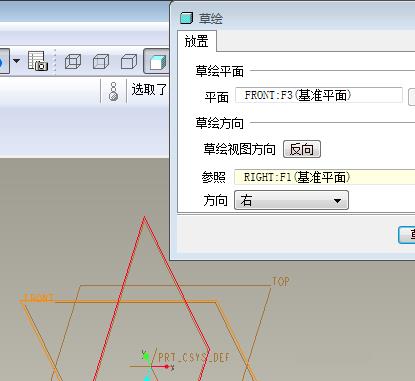

2、如下所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

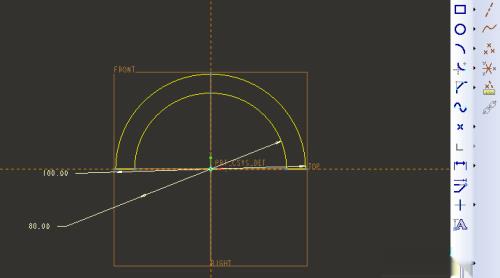

3、如下所示，激活圆命令，以坐标原点为圆心画两个圆，双击修改尺寸：大圆直径为100，小圆直径为80，激活直线命令，连接大圆的左右两端点，激活删除段命令，删除横轴下方的圆弧，和小圆内部的直线，点击右边工具栏中的，完成并退出草绘。

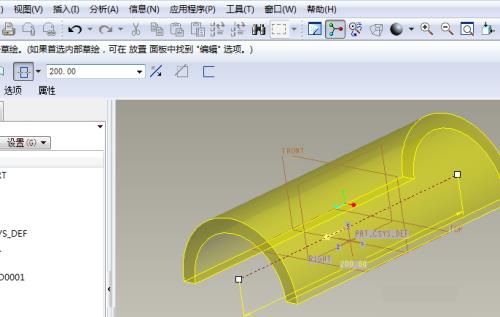

4、如下所示，左上角设置双向拉伸距离为200，车，完成并结束本次拉伸操作。

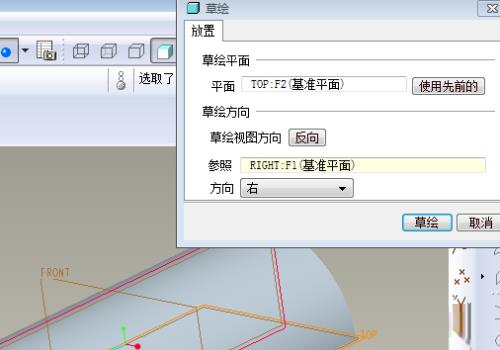

5、如下所示，执行【拉伸——放置——定义——top面——草绘】，直接进入草绘。

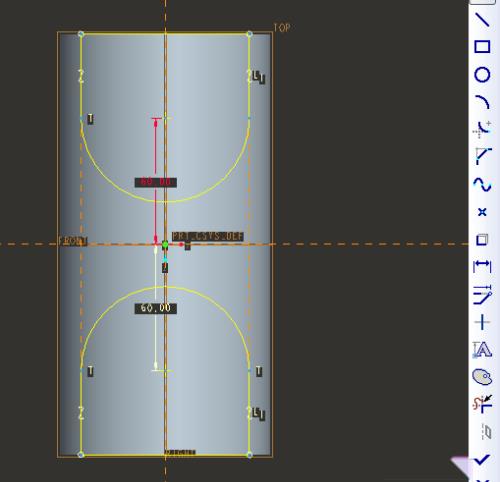

6、如下所示，激活投影命令，投影出内部矩形，激活圆命令，画两个与边线相切的圆，双击修改尺寸：圆心距离横轴都是60，点击右边工具栏中的，完成并退出草绘。

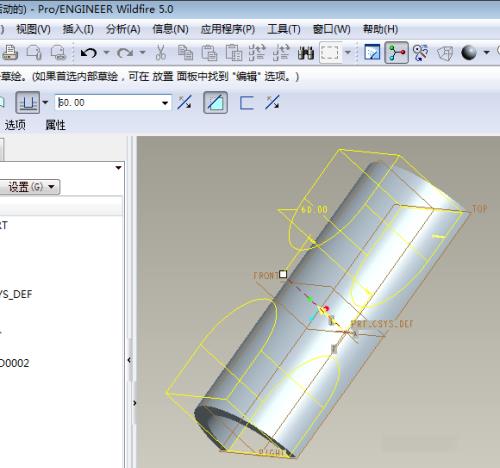

7、如下所示，双击拉伸高度为50，点击“去除材料”图标，车，完成并结束本次拉伸操作。

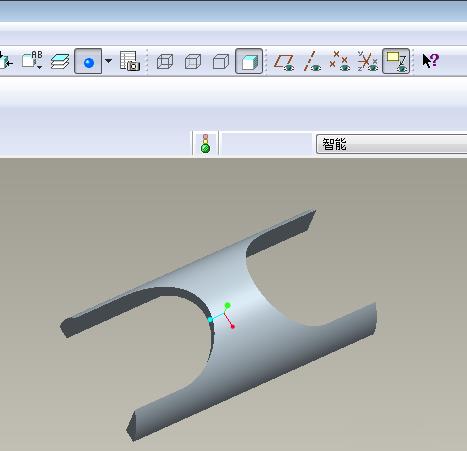

8、如下所示，隐藏所有的基准，至此，这个三维实体零件就创建完成，本次训练结束。
