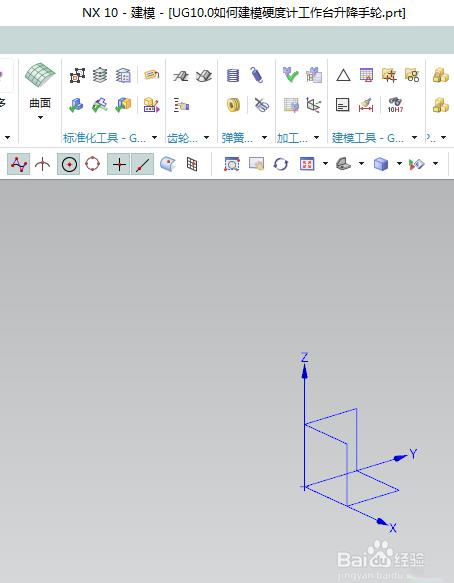

1、如下图所示，打开ug10.0软件，新建一空白的模型文件，另存为：ug10.0如何建模硬度计工作台升降手轮

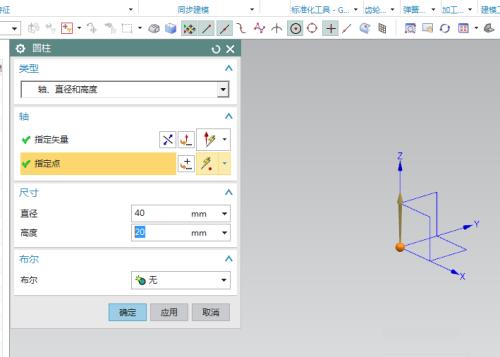

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量z轴，指定点：坐标原点，设置尺寸：直径40，高度20，点击应用。

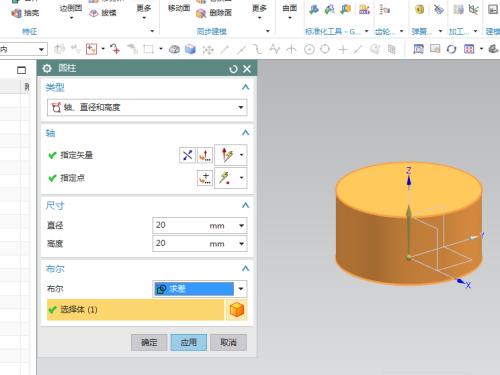

3、如下图示，指定矢量z轴，指定点：坐标原点，设置尺寸：直径20，高度20，布尔求差，点击应用。

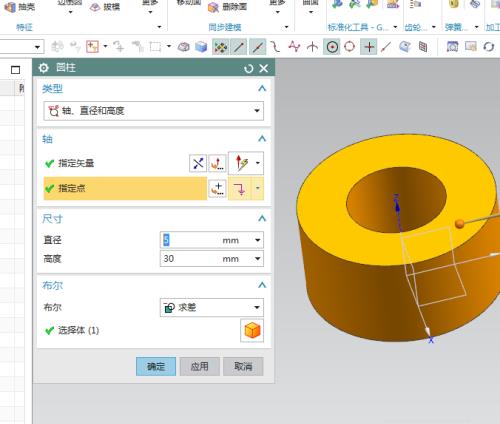

4、如下图所示，指定矢量y轴，指定点：x坐标是0，y坐标是12，z坐标是10，设置尺寸：直径5，高度30，布尔求差，点击确定，

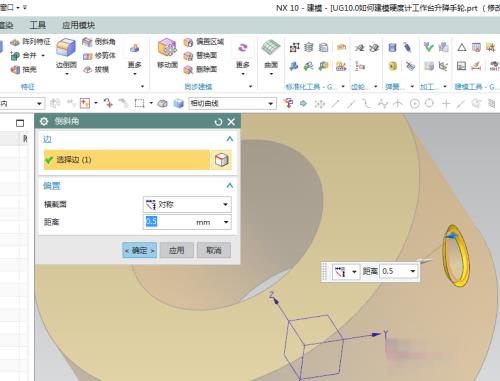

5、如下图所示，点击工具栏中的倒斜角命令，选中小孔边线，设置横截面底层距离为0.5，点击应用。

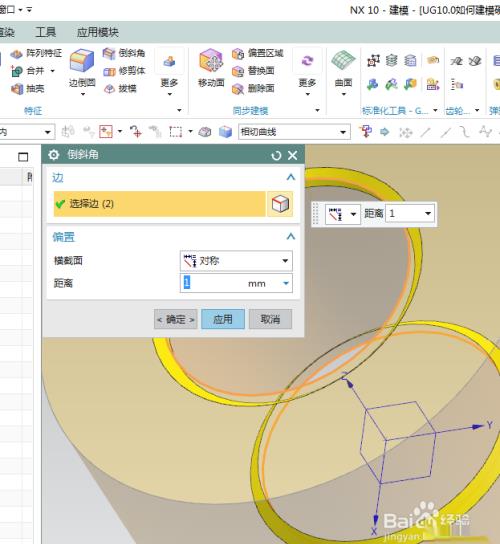

6、如下图所示，选中大内孔两头圆形边线，设置横截面对称距离为1，点击确定。

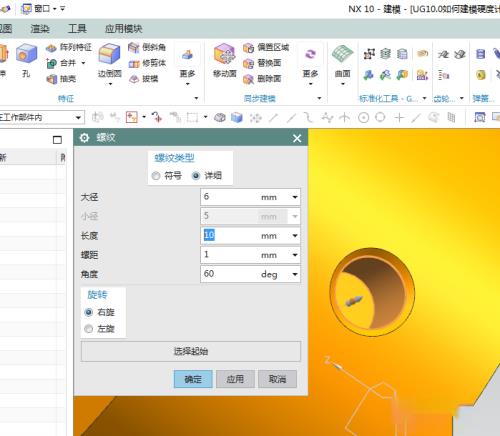

7、如下图所示，点击工具栏中的【更多——螺纹】，选中小圆柱内孔侧面，指定起始端面，参数默认，设置长度10，点击确定。

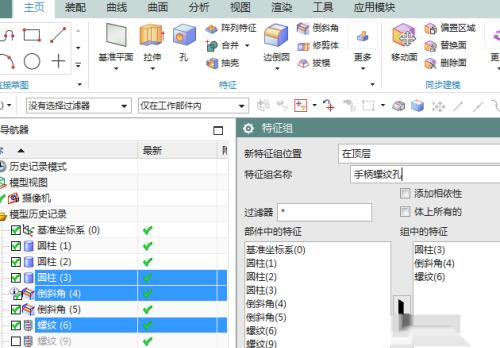

8、如下图所示，在部件导航器中选中小孔内螺纹相关的三个特征，单击鼠标右键，点击“特征分组”，特征组名称输入“手柄螺纹孔”，点击确定

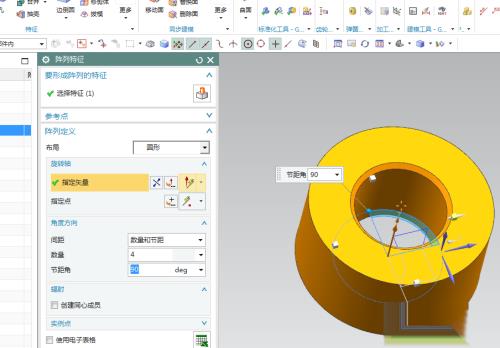

9、如下图示，点击工具栏中的阵列特征，选中特征，圆形布局，指定矢量z轴，设置数量4，节距角90，点击确定。

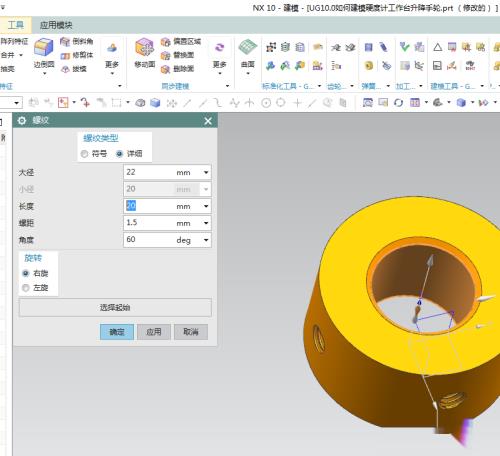

10、如下图所示，点击工具栏中的【更多——螺纹】，选中中间大圆柱内孔侧面，指定起始端面，参数默认，设置长度20，点击确定。

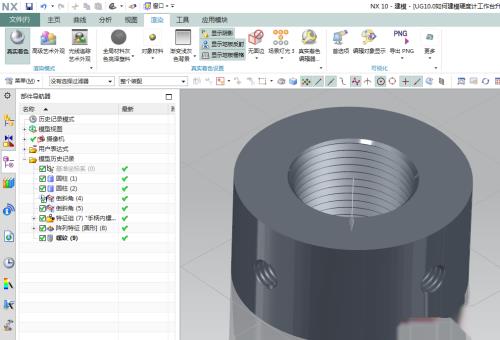

11、如下图所示，ctrl+b，隐藏基准坐标系，显示设置为着色，渲染——真实着色——全局材料灰色亮泽塑料。

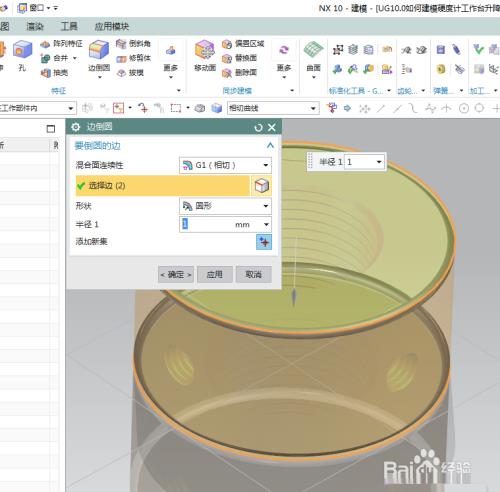

12、如下图所示，点击工具栏中的边倒圆命令，选中上下两个外圆边线，设置半径为r1，点击确定。
