CAD中设置图案填充:[4]填充原点及其他

生活小百事通 2023年02月26日 阅读 (325)

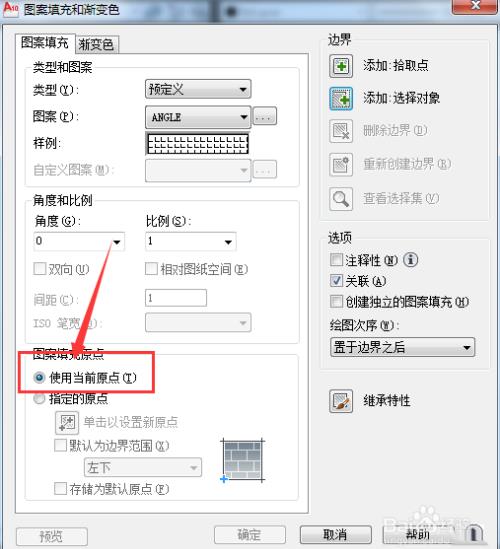

1、【使用当前原点】单选按钮:可以使用当前ucs的原点0,0作为图案填充原点。

CAD中设置图案填充:[4]填充原点及其他

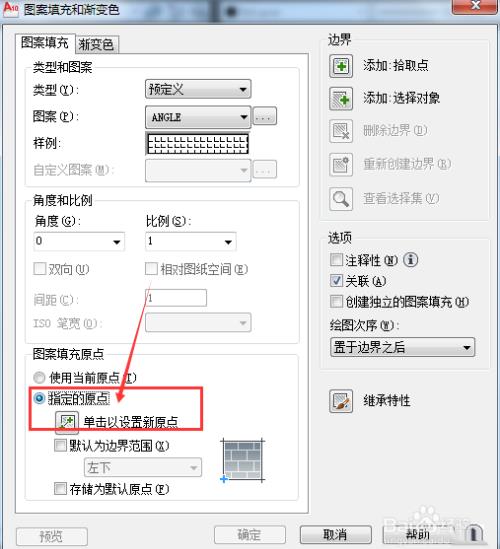

2、【指定的原点】单选按钮:可以通过指定点作为图案填充原点。其中,单击【单击以设置新原点】按钮,可以从绘图窗口中选择某一点作为图案填充原点

CAD中设置图案填充:[4]填充原点及其他

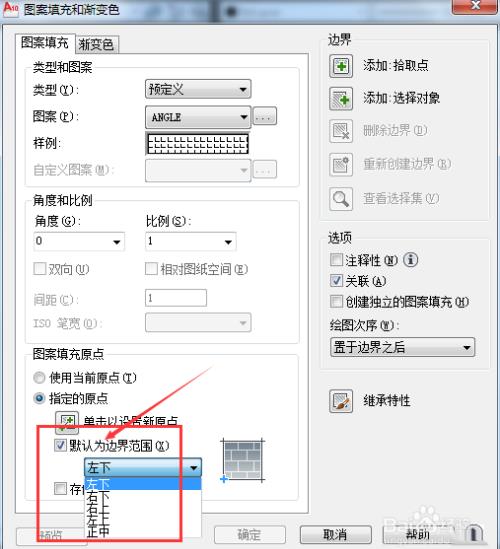

3、选择【默认为边界范围】复选框,可以以填充边界的左下角、右下角、左上角或圆心作为图案填充原点。

CAD中设置图案填充:[4]填充原点及其他

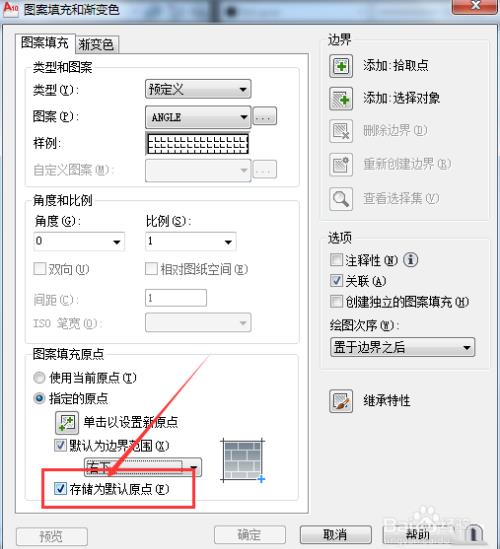

4、选择【存储为默认原点】复选框,可以将指定的点存储为默认的图案填充原点。

CAD中设置图案填充:[4]填充原点及其他

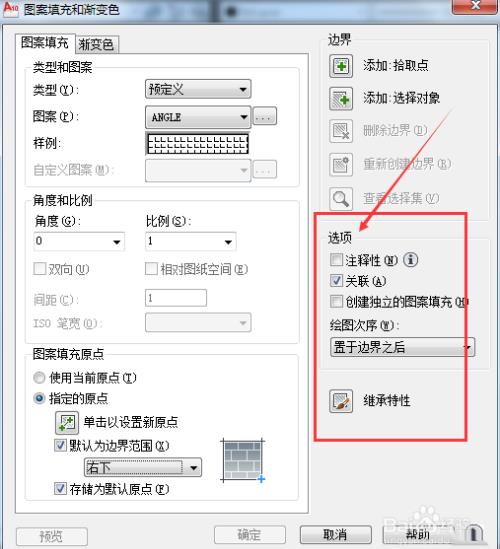

5、在【选项】选项区域中,【注释性】复选框用于将图案定义为可注释性对象;【关联】复选框用于创建其边界时随之更新的图案和填充。

CAD中设置图案填充:[4]填充原点及其他

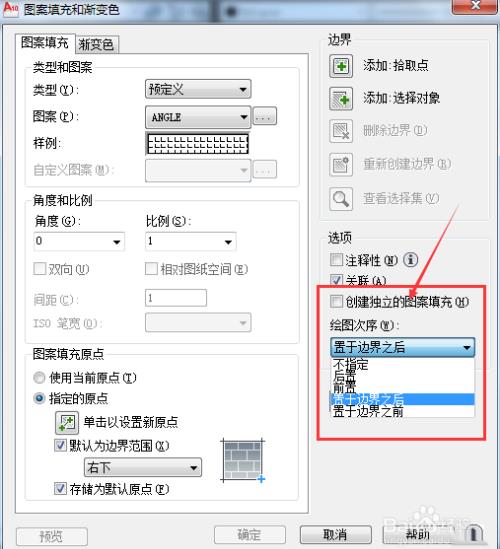

6、【创建独立的图案填充】复选框用于创建独立的图案填充;【绘图次序】下拉列表框用于指定图案填充的绘图顺序,图案填充可以放在图案填充边界及所有其他对象之后或之前。

CAD中设置图案填充:[4]填充原点及其他

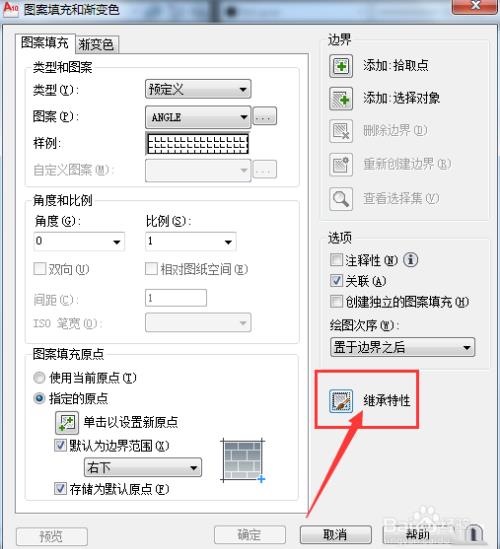

7、此外,单击【继承特性】按钮,可以将现有图案填充或填充对象的特性应用到其他图案填充或填充对象;单击【预览】按钮,可以使用当前图案填充设置显示当前定义的边界,单击图案或按esc键返对话框,单击、右击或按esc键接受图案填充。

CAD中设置图案填充:[4]填充原点及其他
