步骤/方法
1、野外水质监测仪电池设计要求： 野外水质监测仪是一种便携式水质测试设备，可对水资源进行质量检验，检验出水质的受污染程度，仪器的主要组成部分为小型电动抽水机、搅拌机、加热装置、传感部分、显示部分等。设备启动瞬间电流要求较大，峰值电流可达20a，正常工作电流4~5a，对电池连续工作时间要求较高，为此我司采用进口三洋电芯，该电池具有高能量比、轻质量、小体积、高循环寿命、高安全、高电压一致性等优点，锂电池组设计输出过电流保护值30a，持续工作电流7a，荷电容量20ah，充分满足仪器的用电需求。具体设计要求参数如下： 1锂电池组型号设计要求：18650-3s8p/20ah/11.1v。 2电路部分设计要求： 1、单节过充保护电压：4.35±0.25v 2、单节过充恢复电压：4.15±0.50v 3、单节过放保护电压：2.40±0.08v 4、单节过放恢复电压：3.00±0.10v 5、组合电池过流保护值10ms：30~35a 6、组合电池过温保护值可恢复：70±5度 7、成品电池还具备短路、反充保护。 3电池循环寿命设计要求：300~500次国标充放电标准 4电池外型尺寸设计要求：

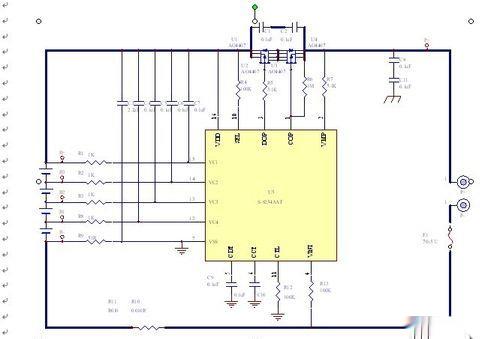

2、野外水质监测仪电池设计方案： 1保护板pcm：主要是对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流等保护功能。以避免引起燃烧、爆炸等危险。 2保护icprotection ic：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测，使电芯在安全稳定高效的范围内工作。 3温度开关：主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到70±5℃范围时，温度开关动作，进行温度保护 418650锂离子电芯/18650/2500mah/3.7v li-ion cellsanyo。 5场效应管mosfet：mosfet管，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。 6野外水质监测仪电池设计方案原理图：

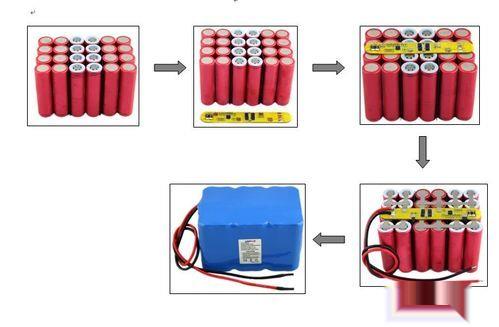

3、野外水质监测仪电池产品实现图：
