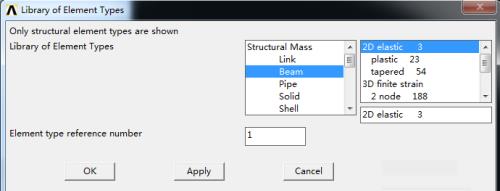

1、第一步：进入 ansys(设定工作目录和工作文件)进入ansys菜单路径 “程序 >ansys >ansys12.0” 设置工作文件名菜单路径 “file > change jobname”，弹出“change jobname”对话框，输入“hengjia”，单击ok确定并关闭对话框。 设置计算类型菜单路径 “ansys main menu: preferences”，在弹出的对话框中选择“structural” ，单击ok确定并关闭对话框。选择单元类型菜单路径 “ansys main menu: preprocessor >element type>add/edit/delete”，在弹出“library of element types”对话框中按照如图所示参数选择，单击ok确定并关闭对话框。

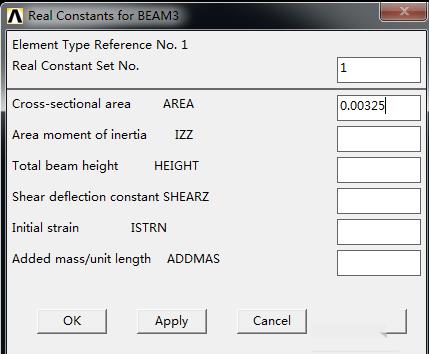

2、第二步：定义实常数菜单路径 “ansys main menu: preprocessor >real constants >add/edit/delete ”，在弹出的对话框中单击“add > ok”， 弹出如图所示“real constant ”对话框，参数设置“area 0.00325”，单击ok确定并关闭对话框。

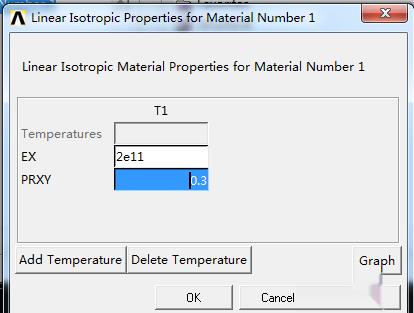

3、第三步：定义材料参数菜单路径 “ansys main menu: preprocessor > material props > material models”，在弹出的菜单中打开“structural > linear > elastic > isotropic”，弹出如图所示“linear isotropic material”对话框，并设置如下参数。

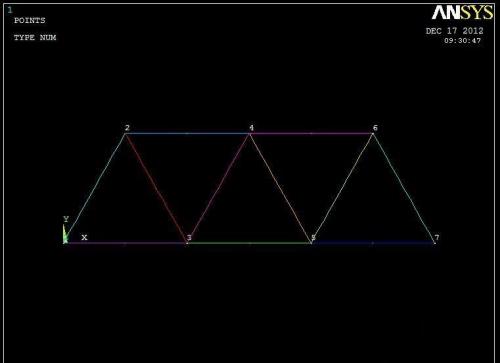

4、第四步：定义梁的截面菜单路径 “ansys main menu: preprocessor > sections > beam > common sections”，弹出如图所示“beam tool”对话框，并按照图设置，单击ok确定关闭对话框。生成几何模型，结果如图所示。

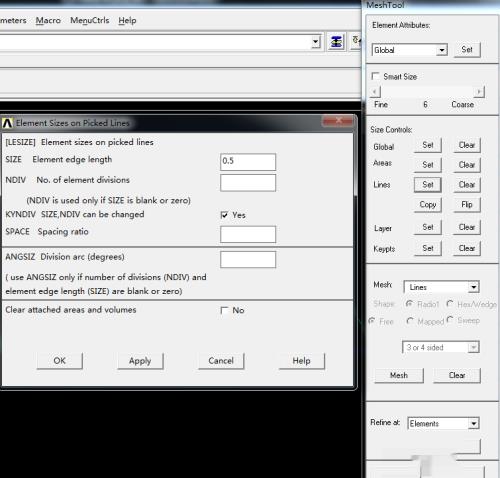

5、第五步：划分网格，生成有限元模型菜单路径 “ansys main menu: preprocessor > meshing > mesh tool”， “mesh tool”对话框。单击其中lines旁边的set按钮，打开 “element size on picked lines”选择对话框，然后输入参数如下：

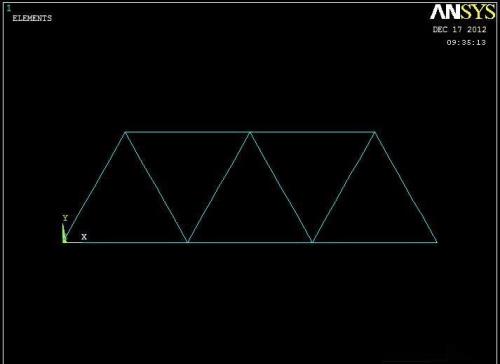

6、第六步：在mesh框中单击pick all按钮，生成有限元模型如下：

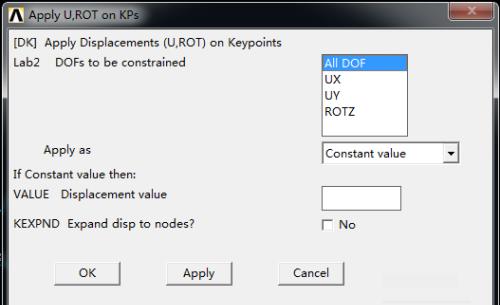

7、第七步:模型施加约束和外载在1点处施加自由度为零的约束菜单路径 “ansys main menu: solution > define loads > apply >structural > displayment > on keypoints”，弹出的对话框，选择关键点1，单击apply弹出如图所示“apply u，rot on kps”对话框，选择“all dof”， 单击ok确定关闭对话框。

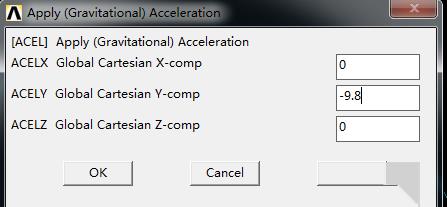

8、第八步：在7点处施加y方向的约束方法同上。设置重力加速度g

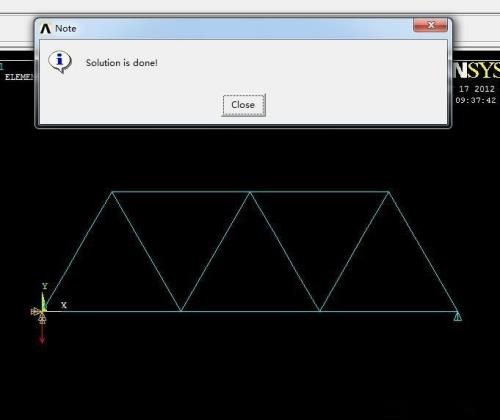

9、第九步：分析计算菜单路径 “ansys main menu: solution > solve > current ls”，在弹出的对话框中单击ok，并关闭文字窗口 。

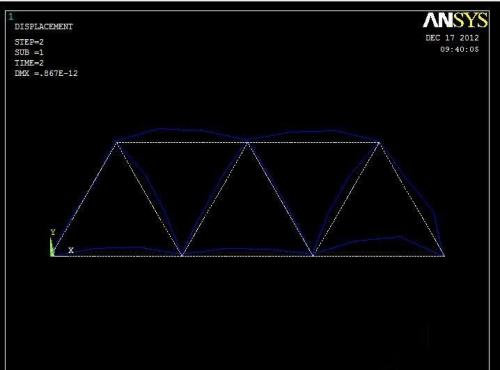

10、第十步：显示变形图菜单路径 “ansys main menu: general postproc > plot results >deformed shape ”，弹出“plot deformed shape”对话框，设置“def +undeformed” 单击ok确定关闭对话框。

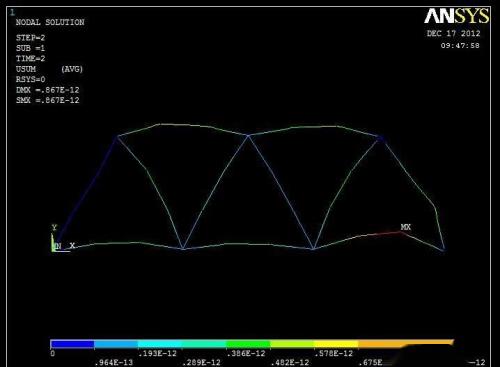

11、第十一步：显示位移云图菜单路径 “ansys main menu: general postproc > plot results > nodal solu”，弹出 “contour nodal solution data”对话框，并设置，单击ok查看位移云图。结果如下图所示。

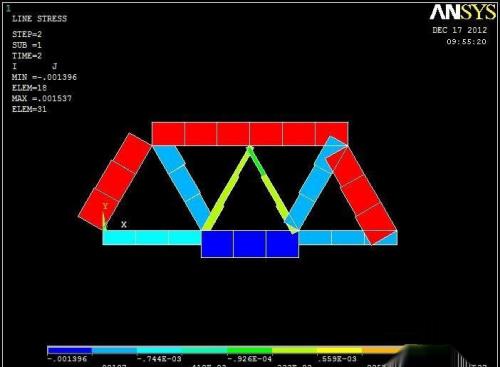

12、第十二步：显示轴力云图
