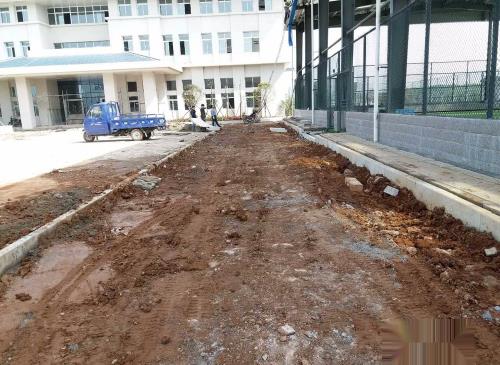

地基准备铺设透水混凝土路面，最关键的一步是要打好地基。和其他路面一样，在浇筑之前，要把地基压实平整。从建筑时需 要考虑水文和结构的注意事项，可以看出地基准备工作起着很关键的作用。理论上讲，最低压实度要达到90%到95%，但是也不能过于密实，因为地基密实度会 影响路面渗透性，地基越密实，渗透性越低。关于地基的土壤性能，可以咨询斯邦利透水混凝土的技术人员，他们对土壤情况比较了解，更有利于地基准备工作 由于斯邦利透水混凝土属于干硬性混凝土，而且孔隙率比较高，因此要确保路面不能过早硬化。浇筑透水混凝土之前，要保 持地基湿润(不要有积水)。在地基蒸发率比较高的情况下，这是对传统混凝土路面浇筑过程中的建议措施，但是在铺设透水混凝土中显得更为重要。因为透水混凝 土孔隙比较多，干化也比较快，而干化太快会使混凝土强度和耐用性随着降低。
斯邦利配料混合 由于透水混凝土的特殊性能，所以在配料混合比上要求很严格。特别是其中的含水量，被限制在很小的一个范围内， 以保证透水混凝土的良好强度和渗透性，防止泥浆流到骨料里造成孔隙堵塞问题。因此，这也就意味着，含水量过多的话会对透水路面质量造成严重影响，而对常规 混凝土则没有这么强的影响。除此之外，还要仔细计算骨料中所需用水量，因为这些水都会被骨料所吸收，如果含水过多，会对工程造成不良后果。 浇筑透水混凝土之前，承包商应该和生产商密切合作，确保合适的配料混合比。而且在某些情况下，现场浇筑时，为 了达到合适的黏稠度，会稍微再加一点水，但是加水的时候要特别注意，因为现场加水很难控制水量多少。透水混凝土含水量合适的话，会带有一定的光泽。因此， 为了使水含量尽量精确，可以进行单位重量测试，一般合适的单位重量范围是1600 kg/m3 到 2000 kg/m3。

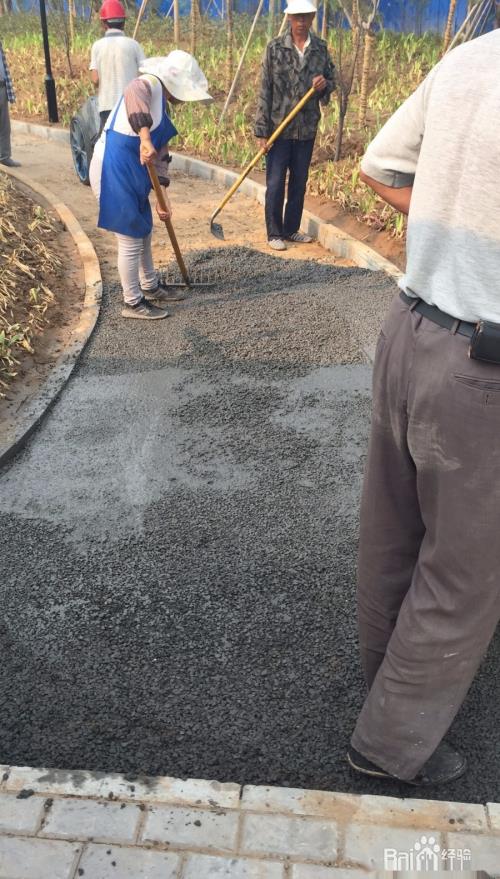

浇筑和固结 和常规混凝土一样，浇筑透水混凝土时也有各种浇筑技巧，这些技巧一般都是在特定施工条件下慢慢积累形成的。对于透水混凝土来说，浇筑的时候不能用泵送。而且浇筑之前，要仔细检查地基准备和框架是否坚固合适，确保准备工作万无一失。 对所卸载的每批混凝土，都要仔细检查粘稠度和骨料涂层。透水混凝土坚硬的粘稠度意味着，坍落度测试不是控制质量的有效方法。而最好的质量控制方法是进行单位重量测试，推荐对所卸载的每批混凝土都进行测试。 浇筑混凝土时要保持连续性，平铺刮平时要尽可能快(如图4)。通常情况下，可以使用常规模板，虽然说混凝土太硬的话，手工整平板会在表面出现裂纹现象，但是一般来说机械(振动)和手工整平板都可以使用。此外，其他一些设备，像激光整平板也可以拿来使用。 一般路面刮平后，要比模板高15到20毫米左右，以便进行压实处理。在这项施工中，有一个技巧，就是在模板上 粘一块临时板条，以达到所期望的高度。刮平后，清除掉板条，把混凝土压实到模板高度。如需对高度进行调整，可以使用振动整平板。使用振动整平板时，要注意 减少振动频率，防止过度压实，导致表面气孔堵塞。模板边缘部分压实时可以采用300毫米×300毫米的铁抹子(就像在装饰压印混凝土使用的一样)，镘刀或 者其他相似工具平整夯实，以防止边缘松散。 压实时一般采用钢辊在混凝土表面滚动，这样可以压实混凝土，达到模板高度。由于透水混凝土固化时间较快，而且其蒸发率比较高，所以推迟压实会导致一些问题出现，一般推荐在浇筑后的15分钟之内完成压实工作。
浇筑接缝线如果想要防止路面出现乱纹裂缝，那么就要浇筑伸缩缝。一般情况下，由于透水混凝土收缩较少，其接缝间距比常规 路面也要大，通常推荐的接缝间距是6米左右。而为了防止非控制反射裂缝的出现，可以在相邻路面相同地方安装接缝线(如图3)，左边是整平后的透水混凝土， 而右边是压实后的效果图。接缝线和透水浇筑板面结合在一起，避免出现反射裂缝。由于透水混凝土工程中，固化时间和收缩比较快，所以压实后要采用接缝滚轴工 具，尽快安装接缝线。 对于小型工程，还有一个技巧，就是用锤子把钢尺敲进混凝土中，达到所需的深度，形成接缝线。当然，用锯切割接 缝也可以，但是不推荐使用，因为锯出的泥浆可能会堵塞混凝土气孔，常常导致接缝过度松散，效果不是很好。而且，用锯切割裂缝时，要清除掉表面覆盖物，这样 就会延长固化时间，所以推荐做完接缝，重新覆盖混凝土使其硬化之前，先把表面润湿。但是，有时像我们之前提到过的，一些透水混凝土路面并没有伸缩缝，因为 透水路面本身是有纹理，所以一些小的乱纹裂缝并不影响路面的整体美观性，而且对路面整体结构也没有太大影响。

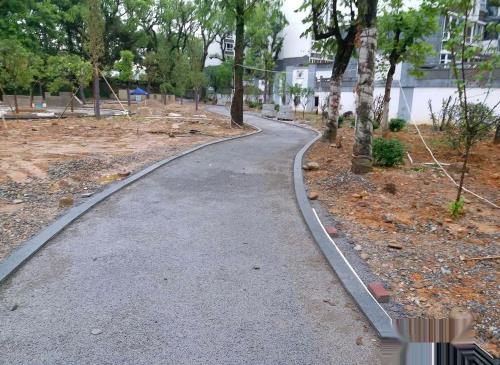

精整收尾工作 通常来说，透水混凝土的收尾精整和常规混凝土路面不同。因为在常规混凝土上使用的镘刀和抹子，如果用在透水混凝土上，会堵塞其气孔，这样就降低了透水混凝土的渗透功能。 对大多数透水路面来说，收尾精整步骤就是进行压实。这样虽然做出来的表面比较粗糙，但是可以提高地面的牵引力，有效防滑，特别是在雨雪天气下，大大增加了路面的安全性能。

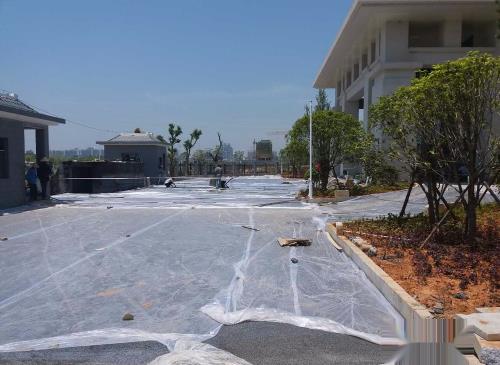

硬化和养护 由于透水混凝土是开孔式结构，而且表面比较粗糙，所以水泥浆蒸发比较快，因此硬化比常规混凝土更为关键。因为水用来和泥浆发生化学反应，所以在透水混凝土的快速固化中起关键作用。一些工程中，在压实之前，经常会采用蒸发阻滞剂，以尽可能减少表面水分流失。 由于透水混凝土路面不会出现泌浆现象，所以就比较容易发生塑性收缩开裂。事实上，在透水混凝土浇筑之前，透水 混凝土已经开始硬化，这个时候，地基一定要保持潮湿，防止从混凝土中吸收水分。浇筑之后，硬化过程中推荐采用塑料薄膜覆盖，覆盖至少7天时间。同时，不推 荐采用沙土加固塑料薄膜，因为清除时可能会不小心溢出堵塞透水混凝土气孔。可以采用木板，钢筋，木桩或者其他方法固定塑料薄膜，防止脱离路面。 在浇筑、压实及做好接缝线后，应尽快开始硬化处理。一般是在所有这些步骤完成后的20分钟之内。同时，高温和多风天气对混凝土硬化有很明显的影响，所以施工的时候这些因素也要考虑在内。

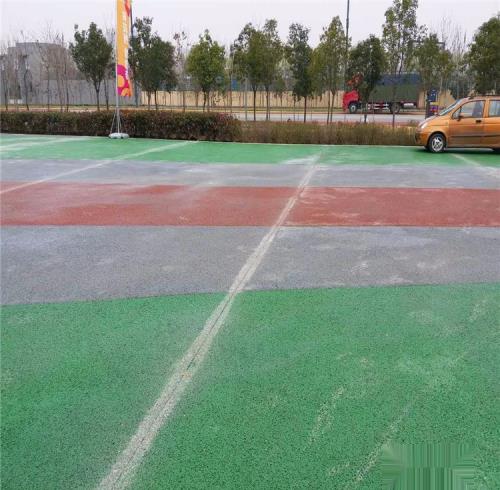

开放交通 对于透水混凝土路面，一般推荐完工后7天之内不要开放通行，而且在开放通行之前，最好一直保持硬化养护。
