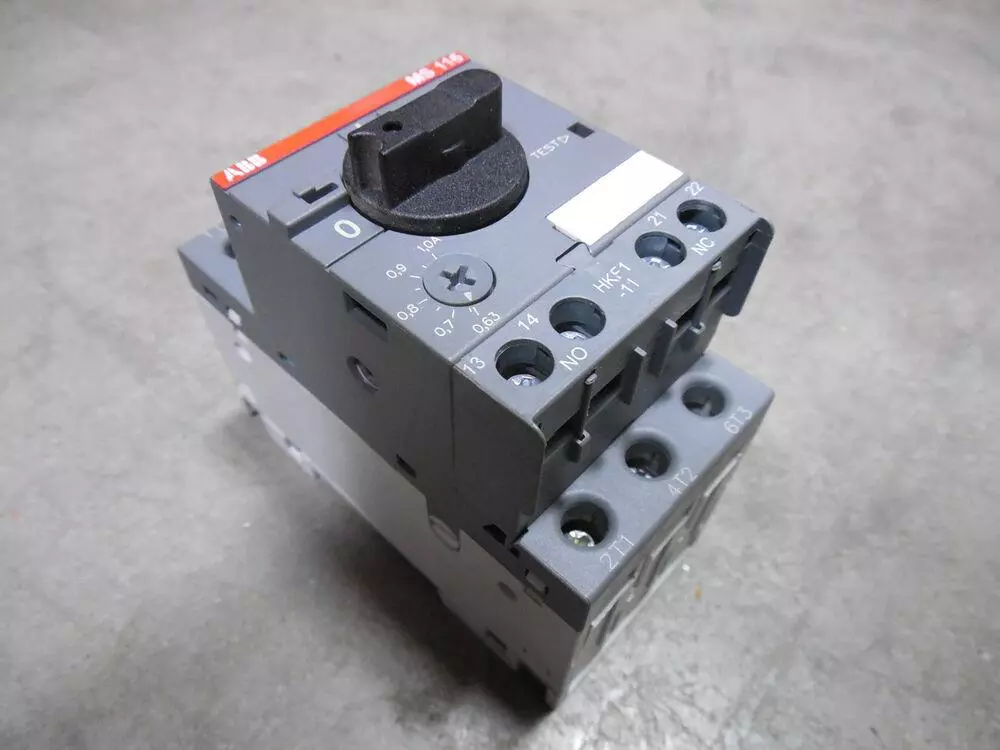

在施耐德GV2系列电机专用微型断路器推出前，ABB的MS系列是当仁不让的电机保护用微型断路器霸主，GV2系列上市后打破了这种局面。
施耐德GV2系列电机专用空气开关（微型断路器），以高可靠性、耐用性、精准的过载和短路保护性能著称。

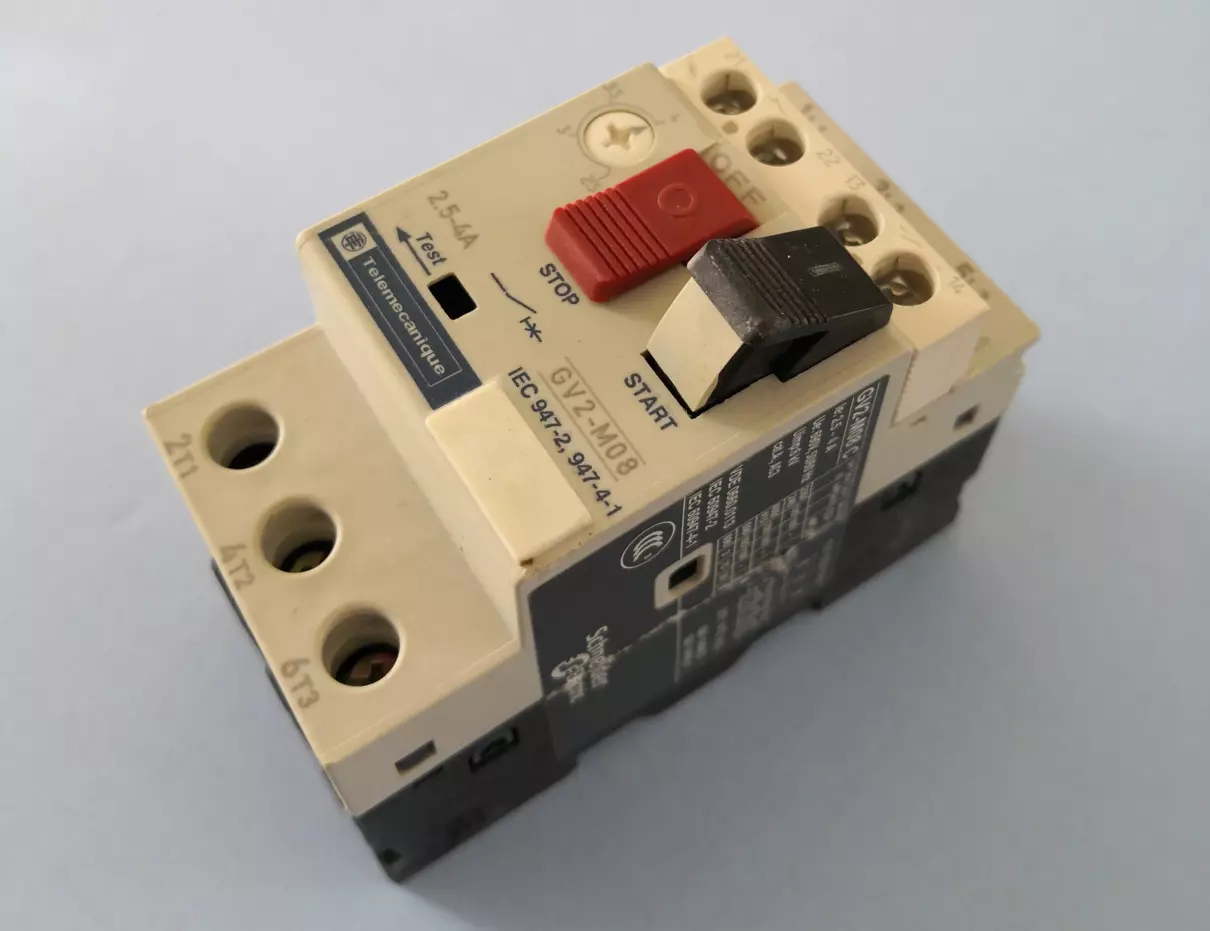

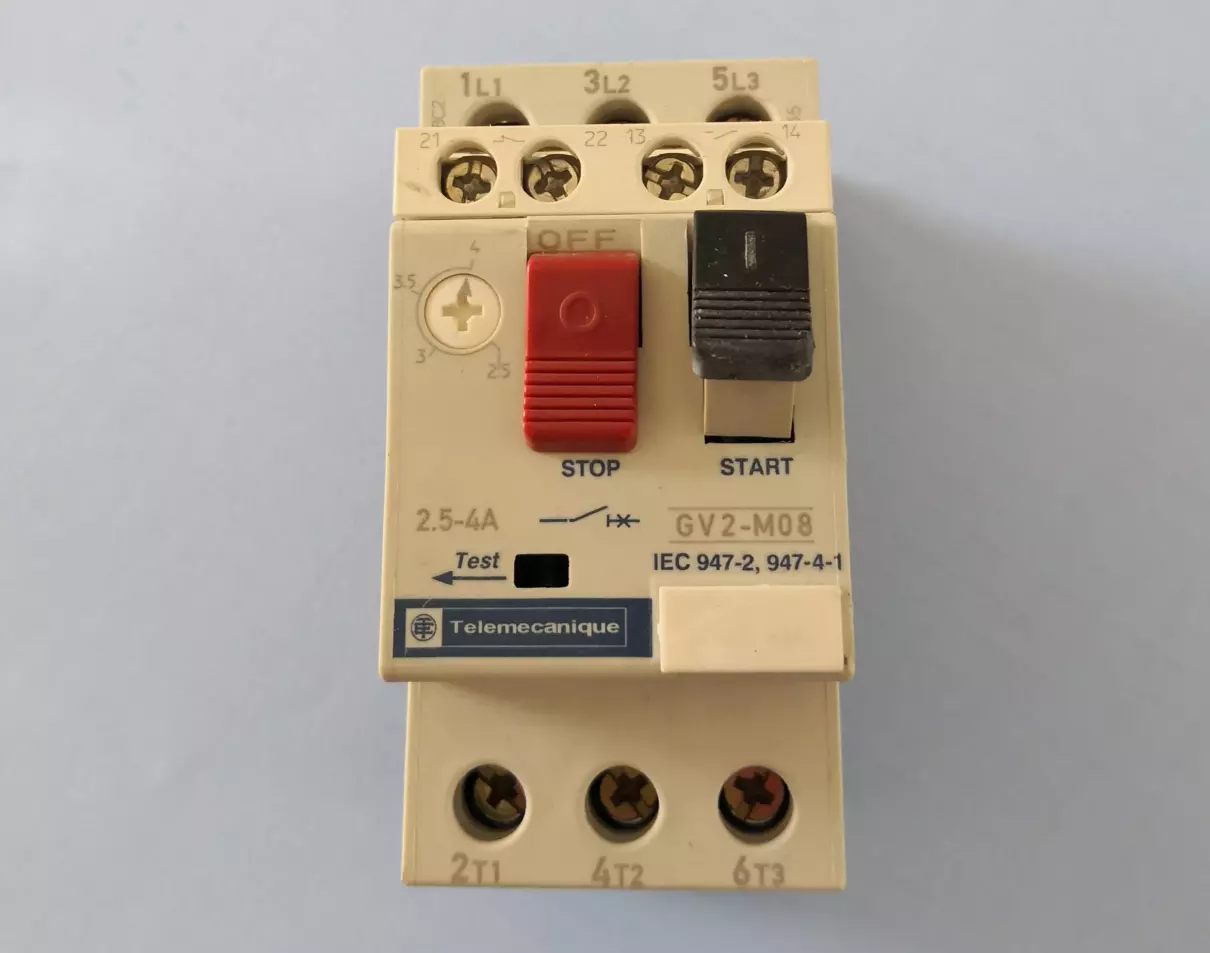

GV2系列电机专用空气开关的前面板上有两个标志性的分断、闭合按键，侧面是脱扣电流整定旋钮；带有一对常开和一对常闭辅助信号接点。

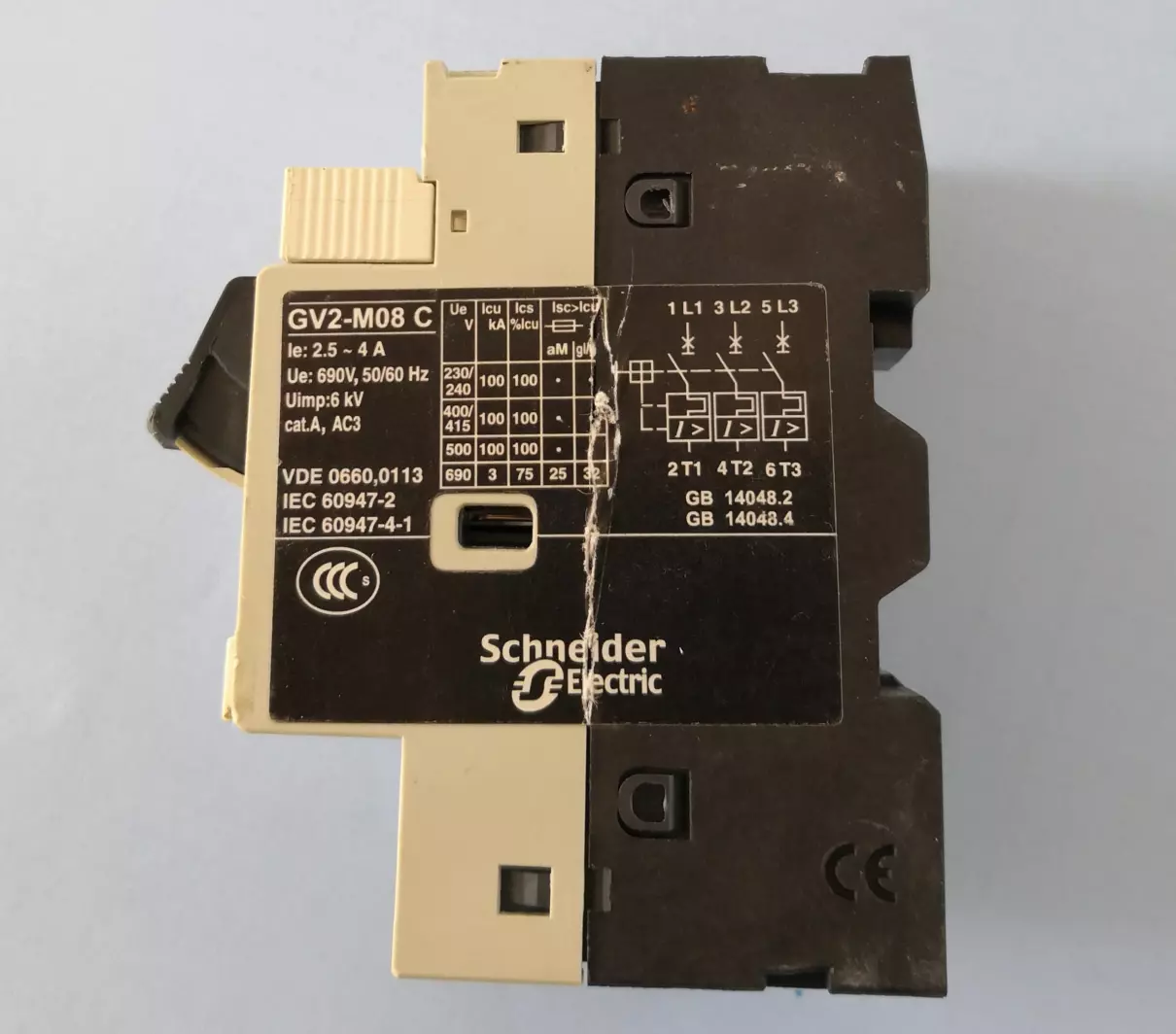

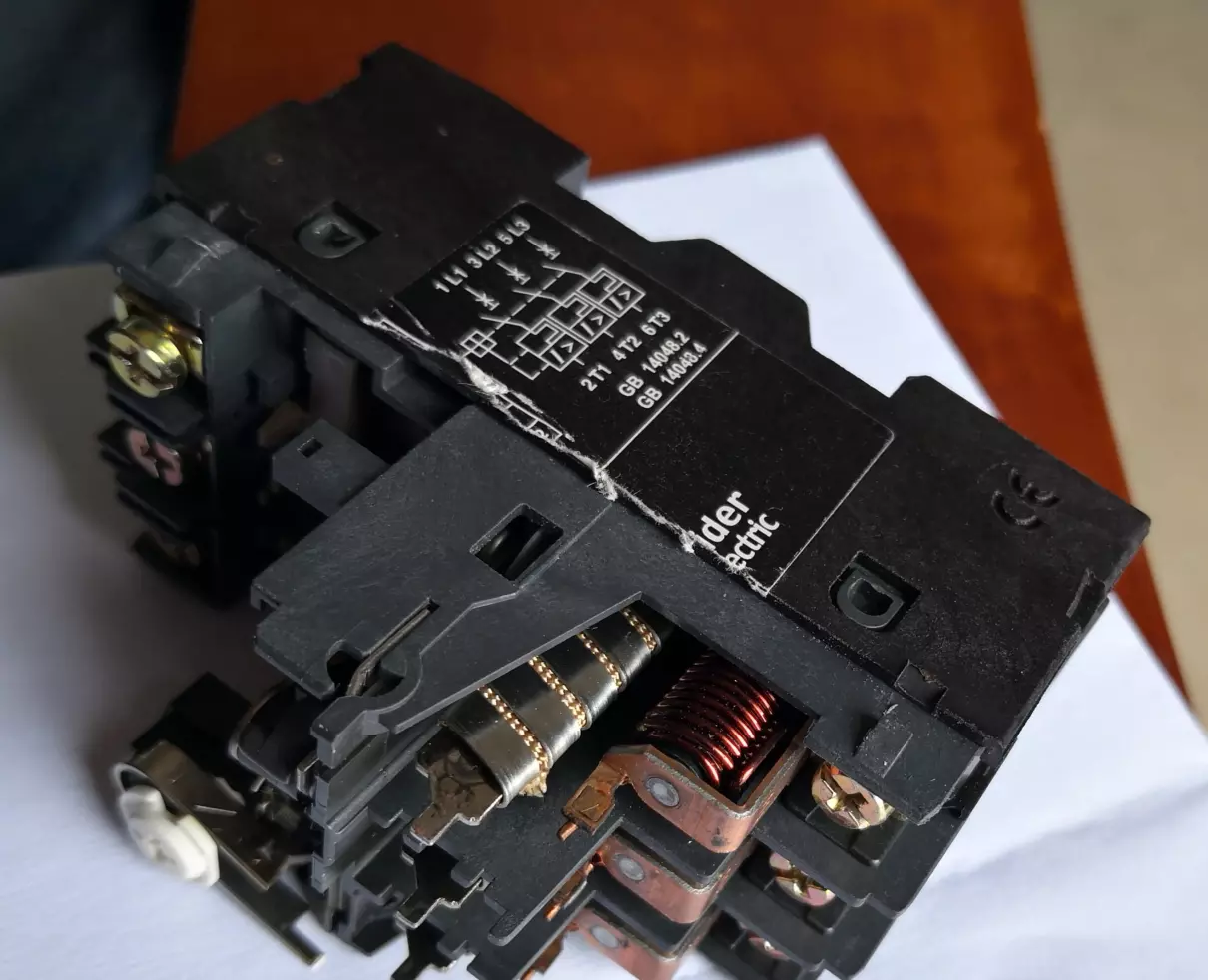

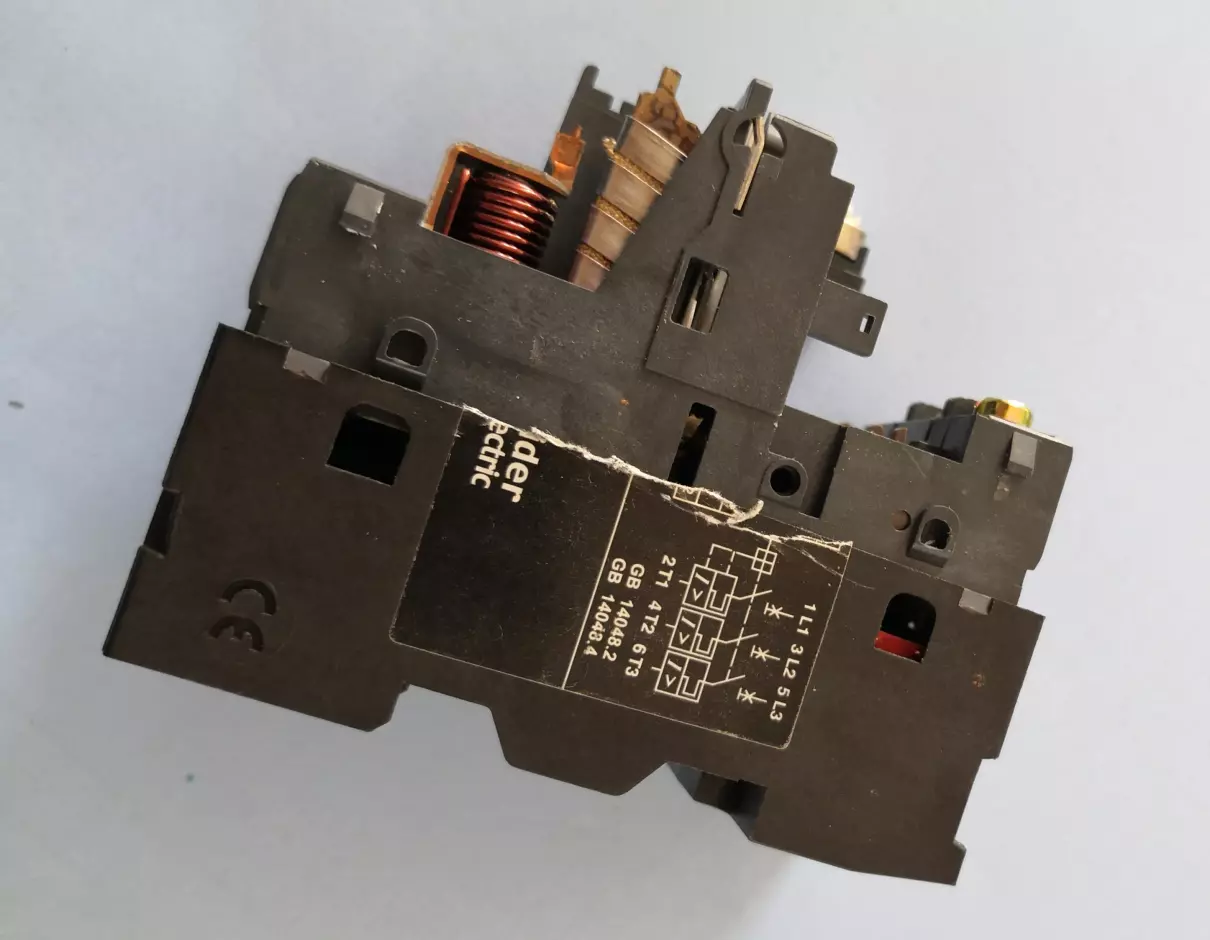

侧面铭牌数据，GV2系列集成了短路保护和过载（热保护）保护机构。相当于传统意义上的空气开关和热继电器的集合体，使用时无需增加额外的热继电器。

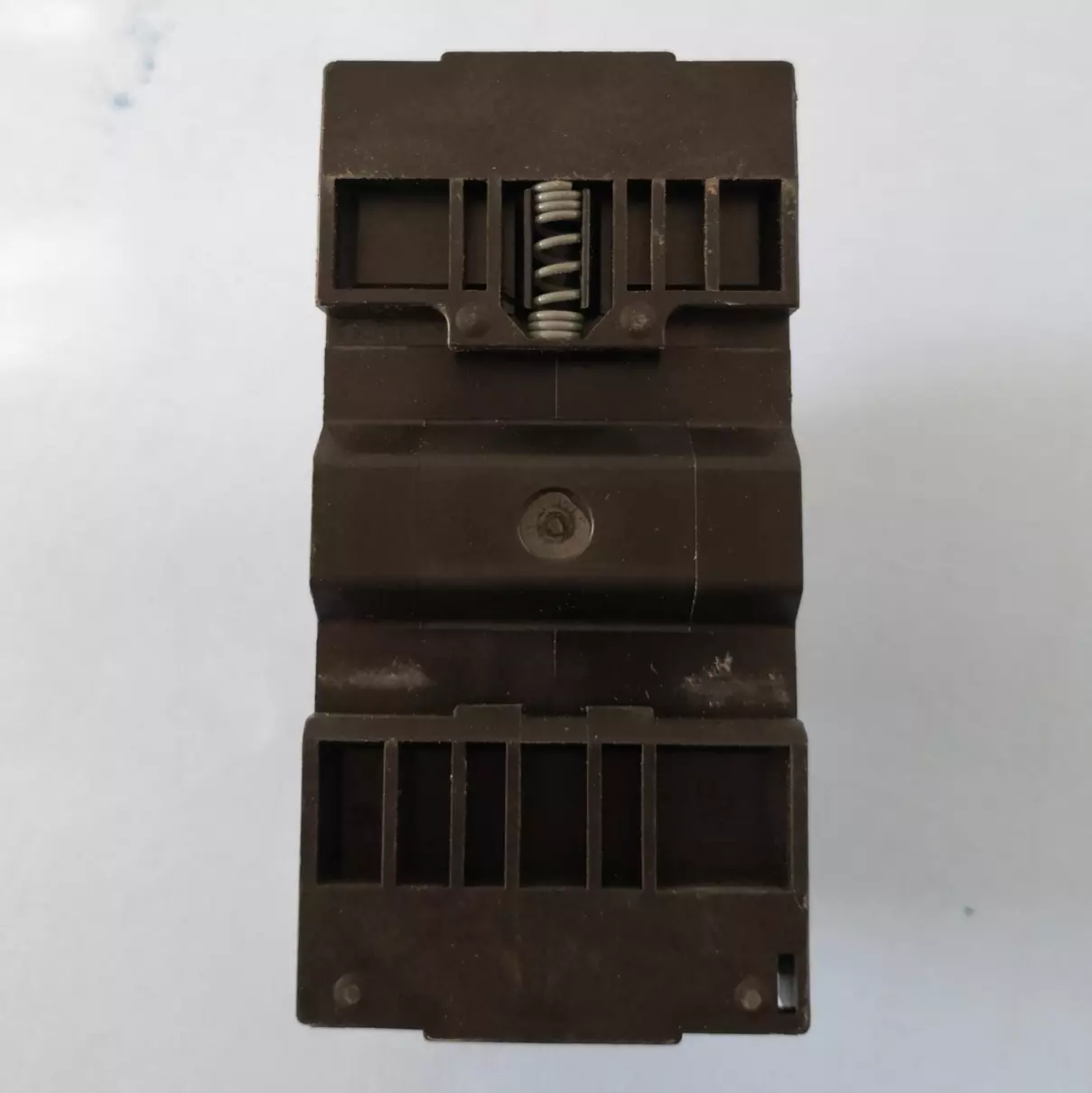

背面的导轨式安装卡扣。

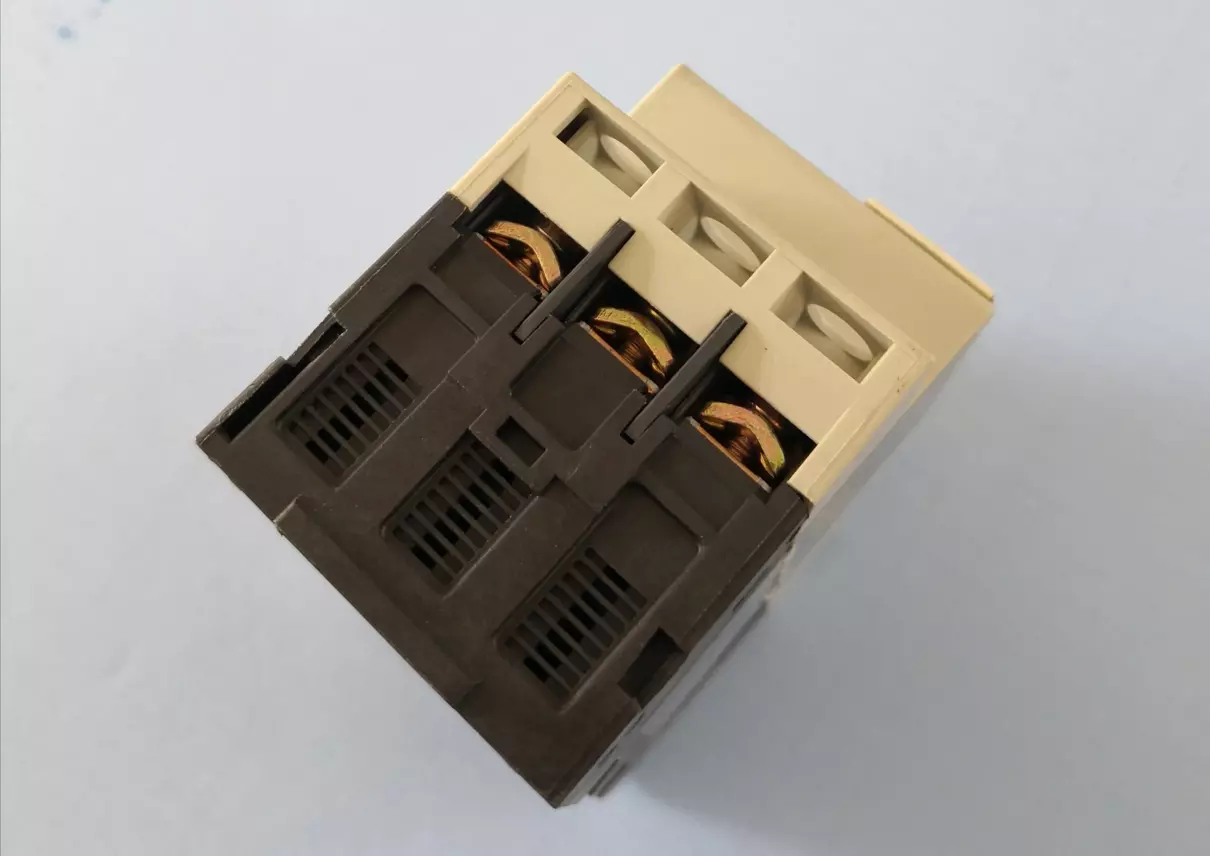

断路器底部出线位置。

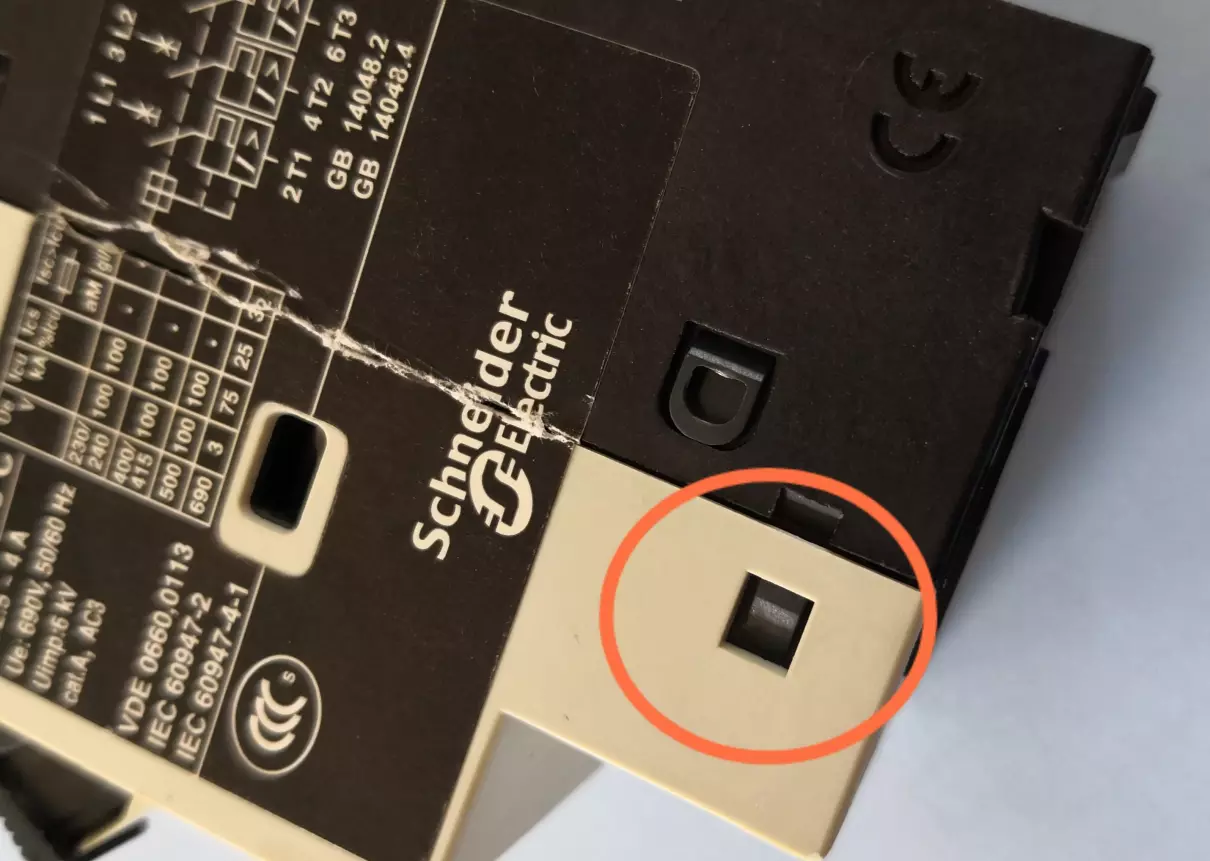

前面板和后壳通过这个位置的卡扣可以分离。

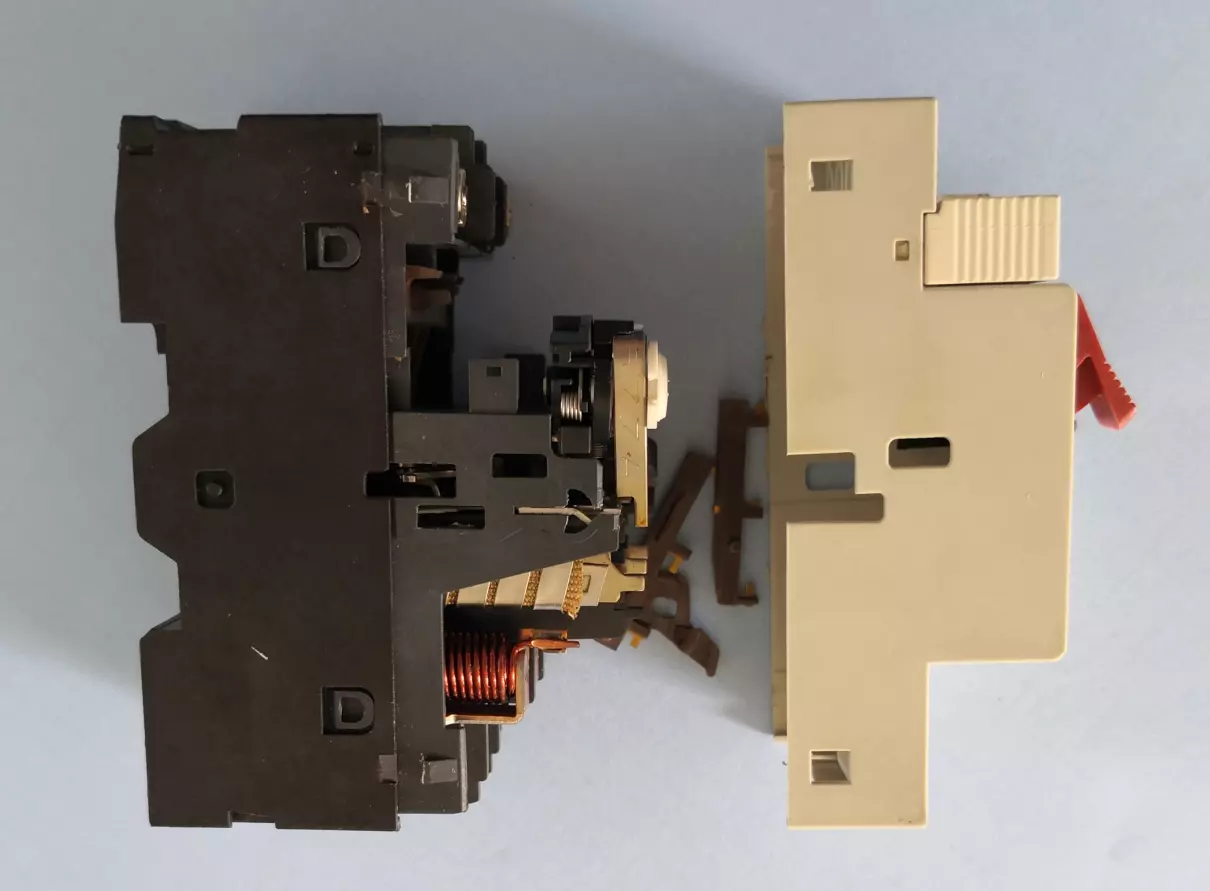

前壳和底壳分离开的样子。

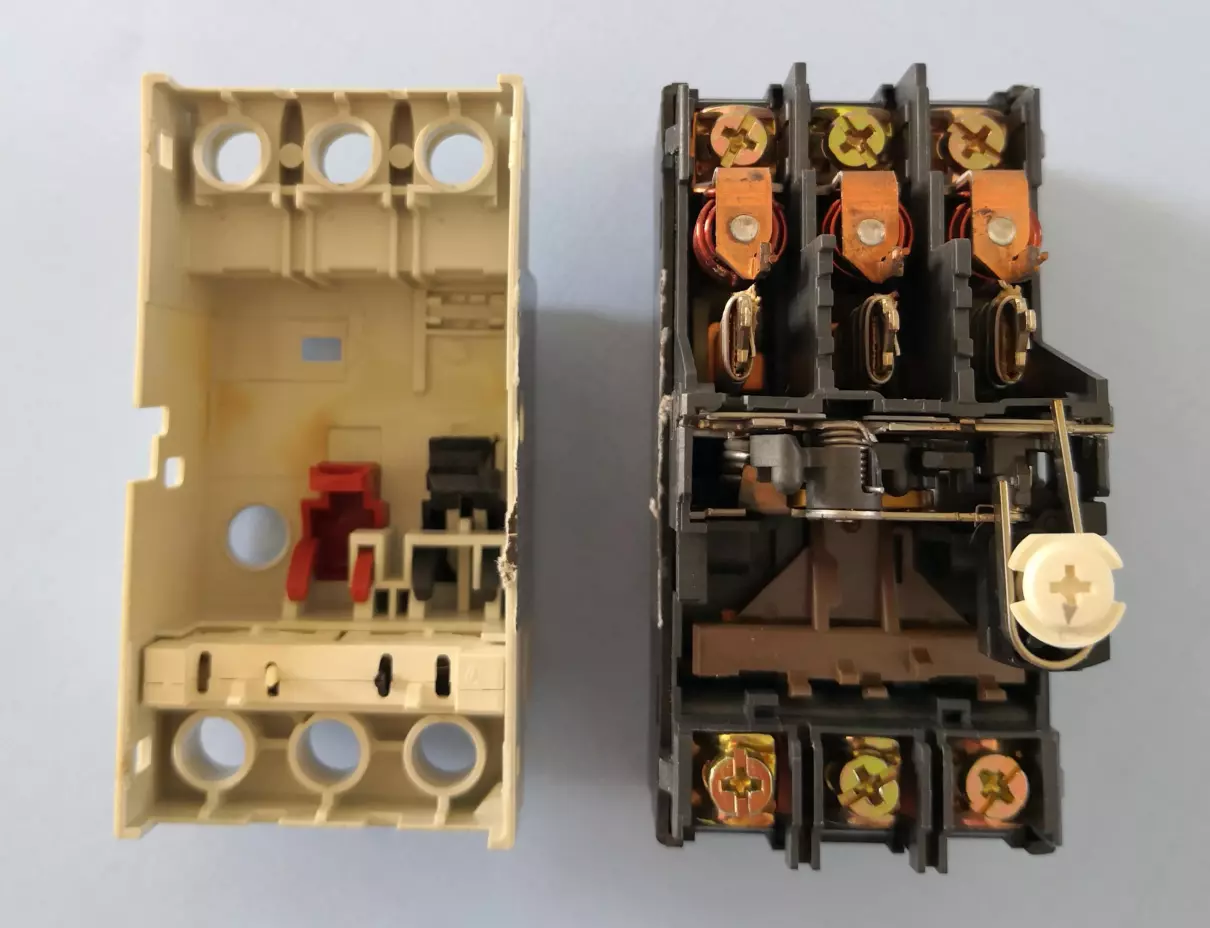

左侧为分离开的前壳，右侧为底壳和安装在里面的断路器机构。
这是辅助开关的动作拨杆。
换个方向看。
辅助开关细节，上面有个凸点和拨杆相连。

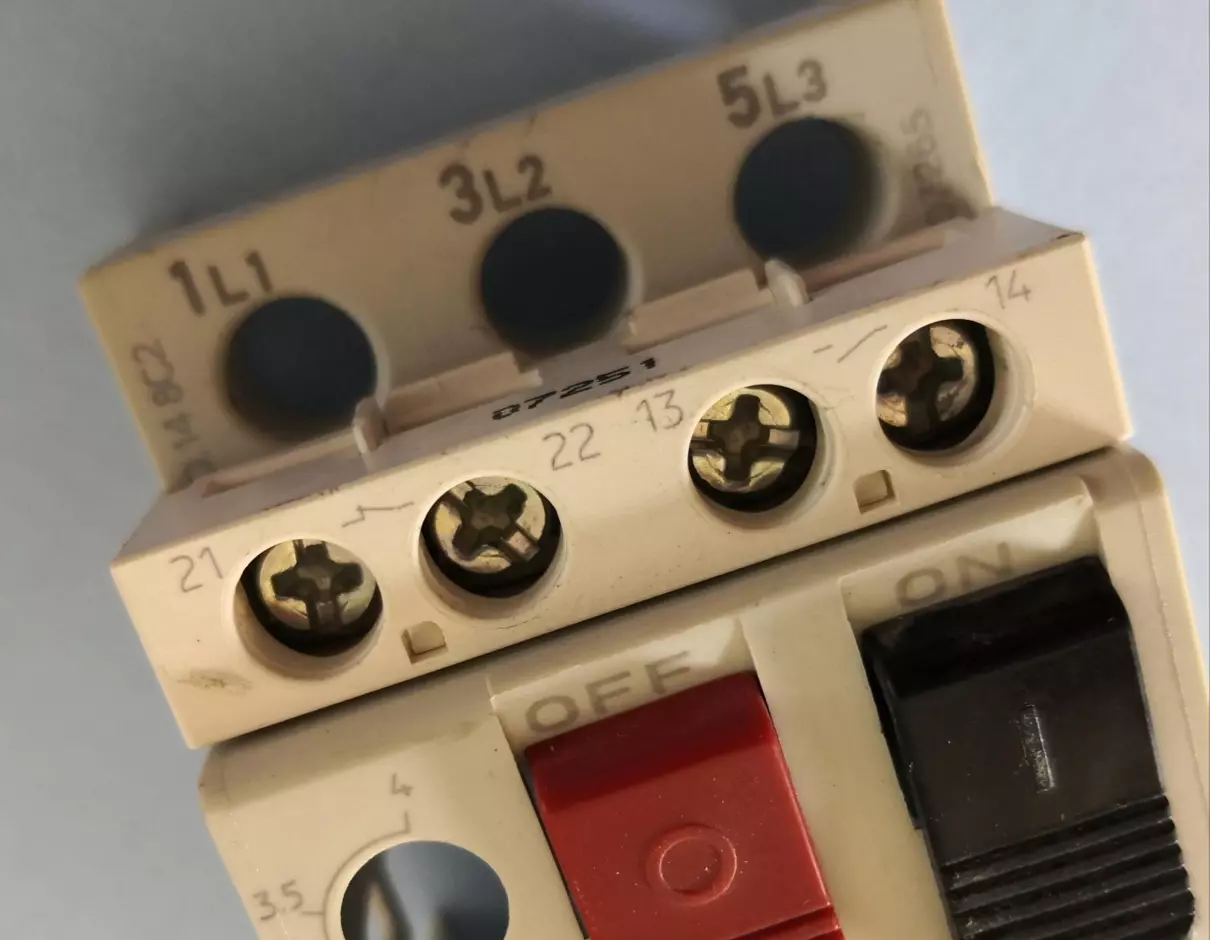

看一下辅助开关的接线位置（上层）。

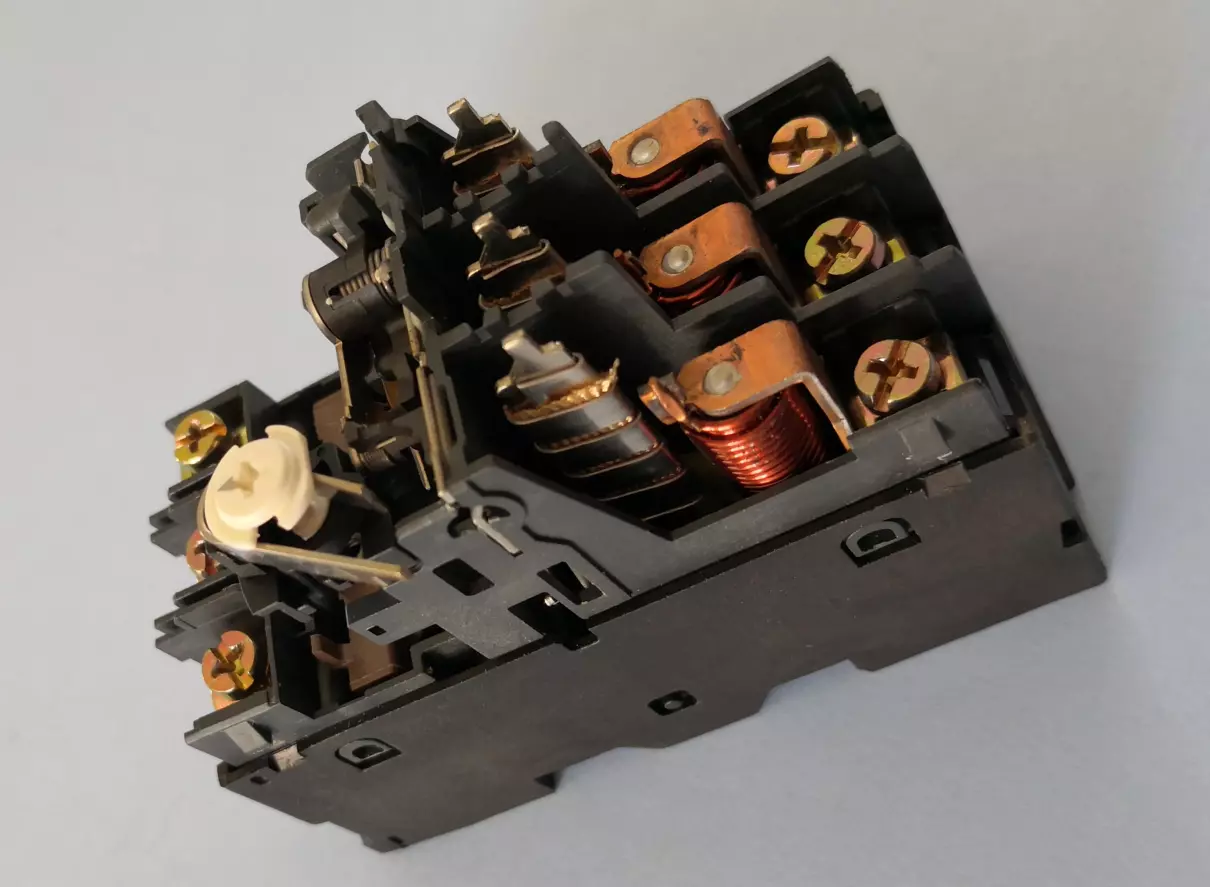

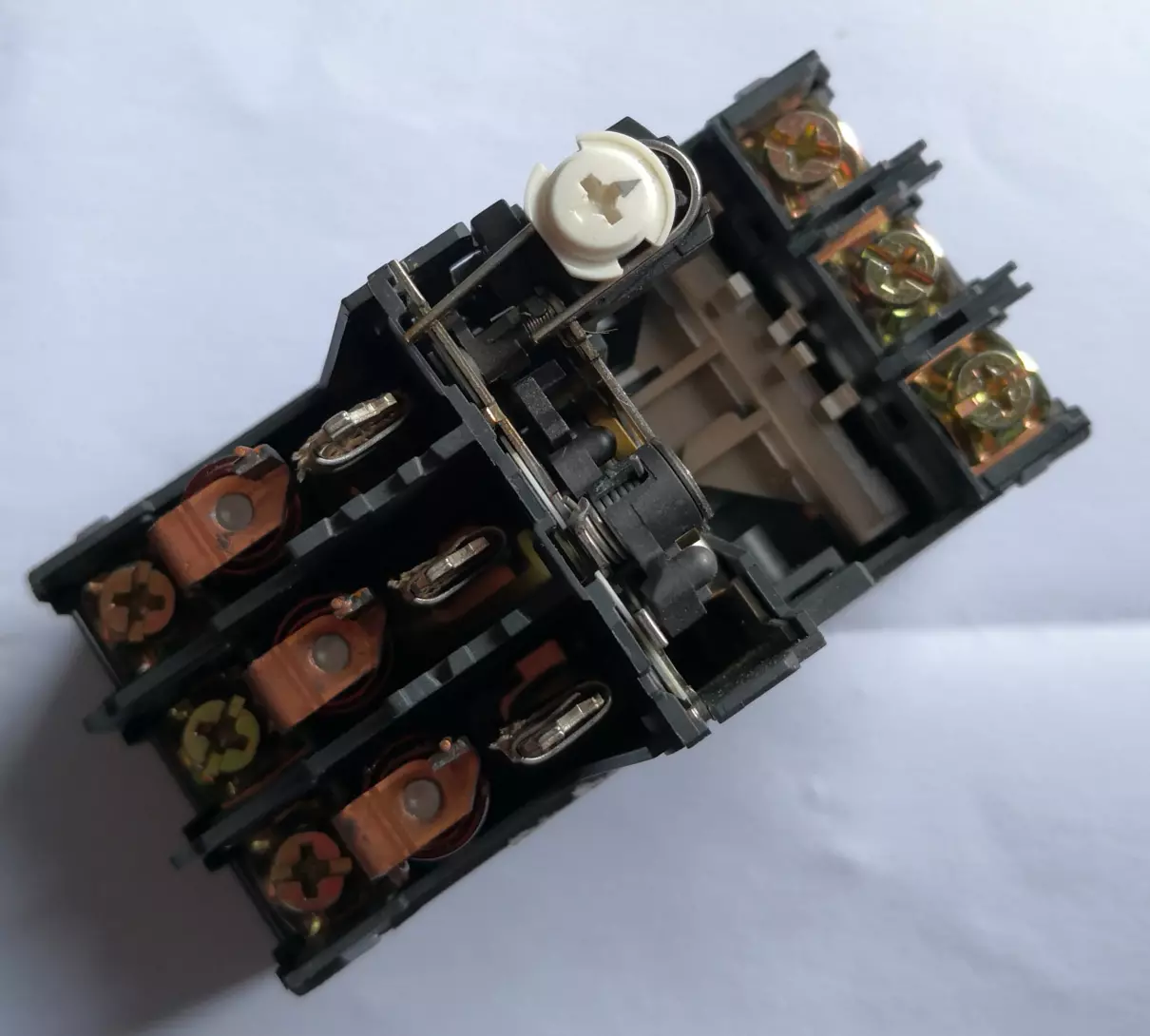

断路器机构主体。

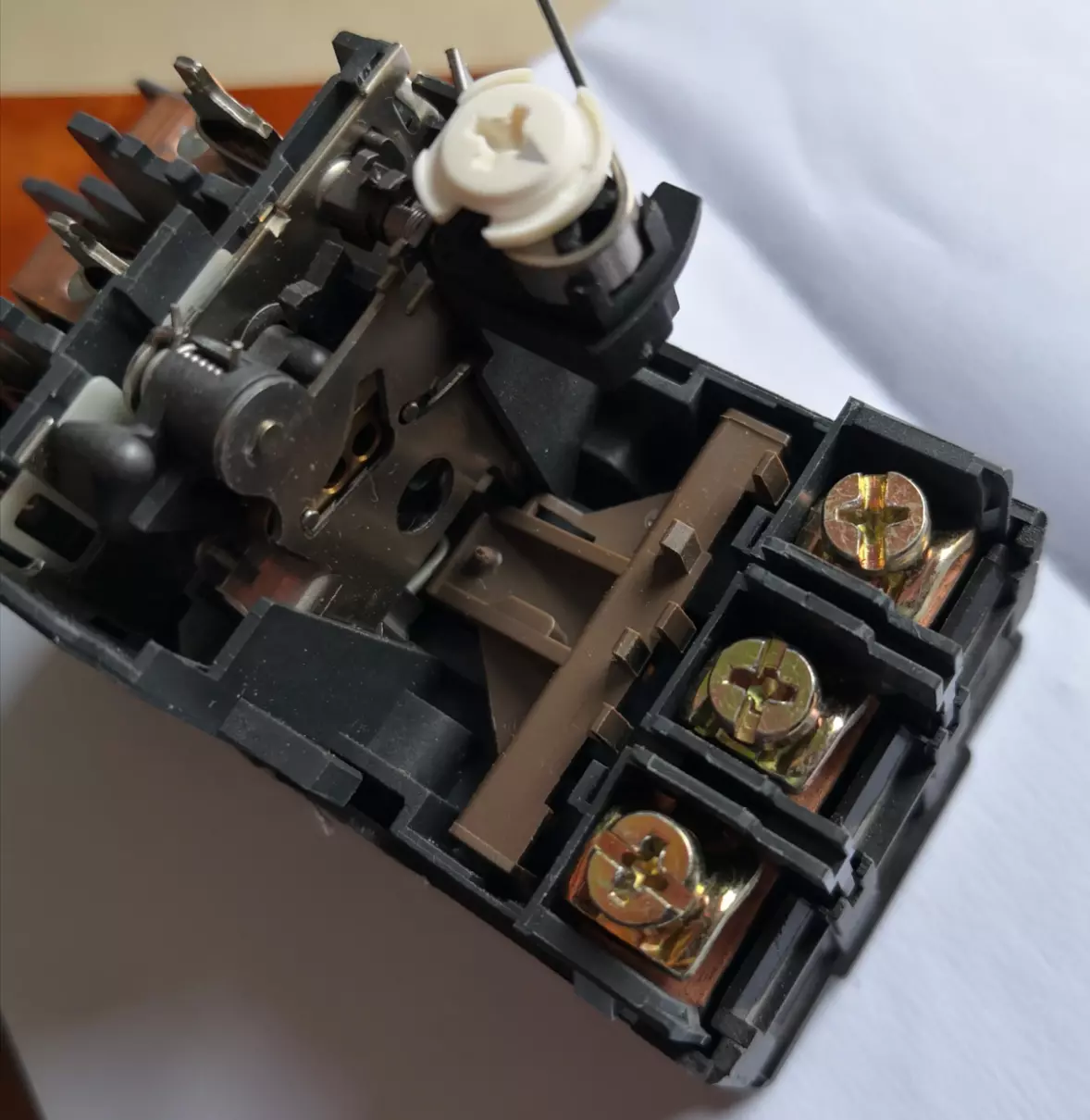

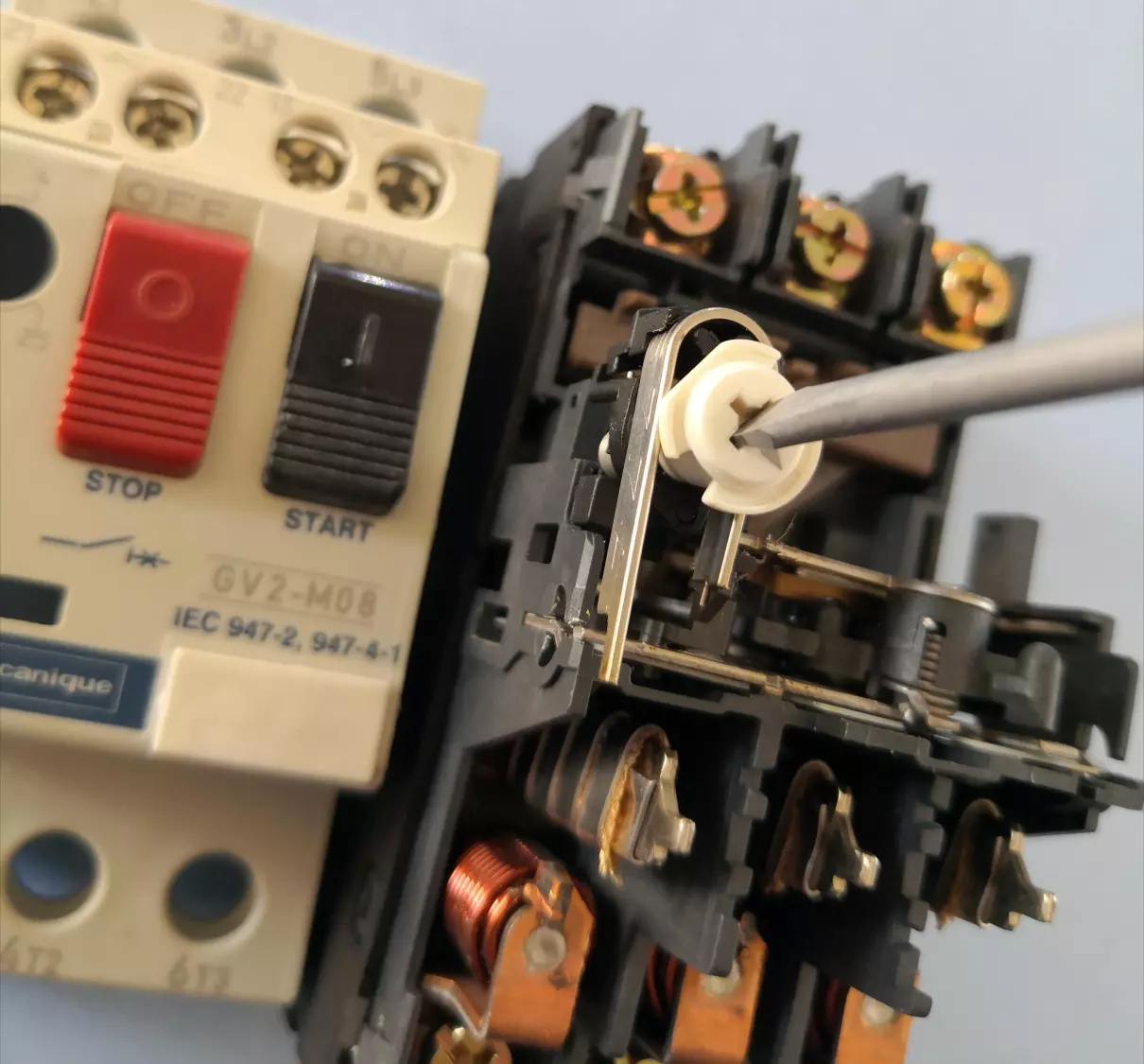

脱扣电流整定旋钮通过金属传动部件和脱扣机构相连。
通过弹簧的压紧和松弛来整定电流。

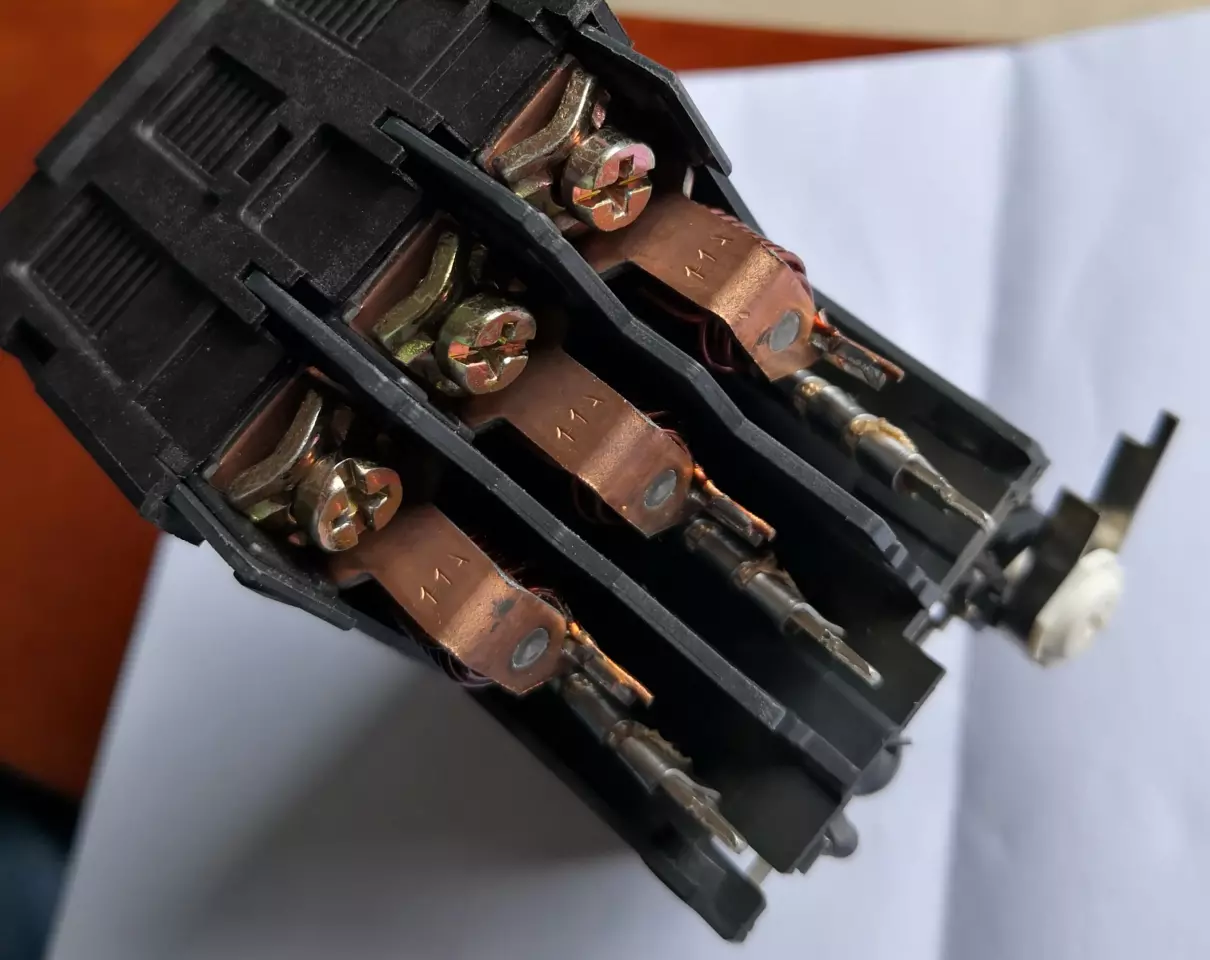

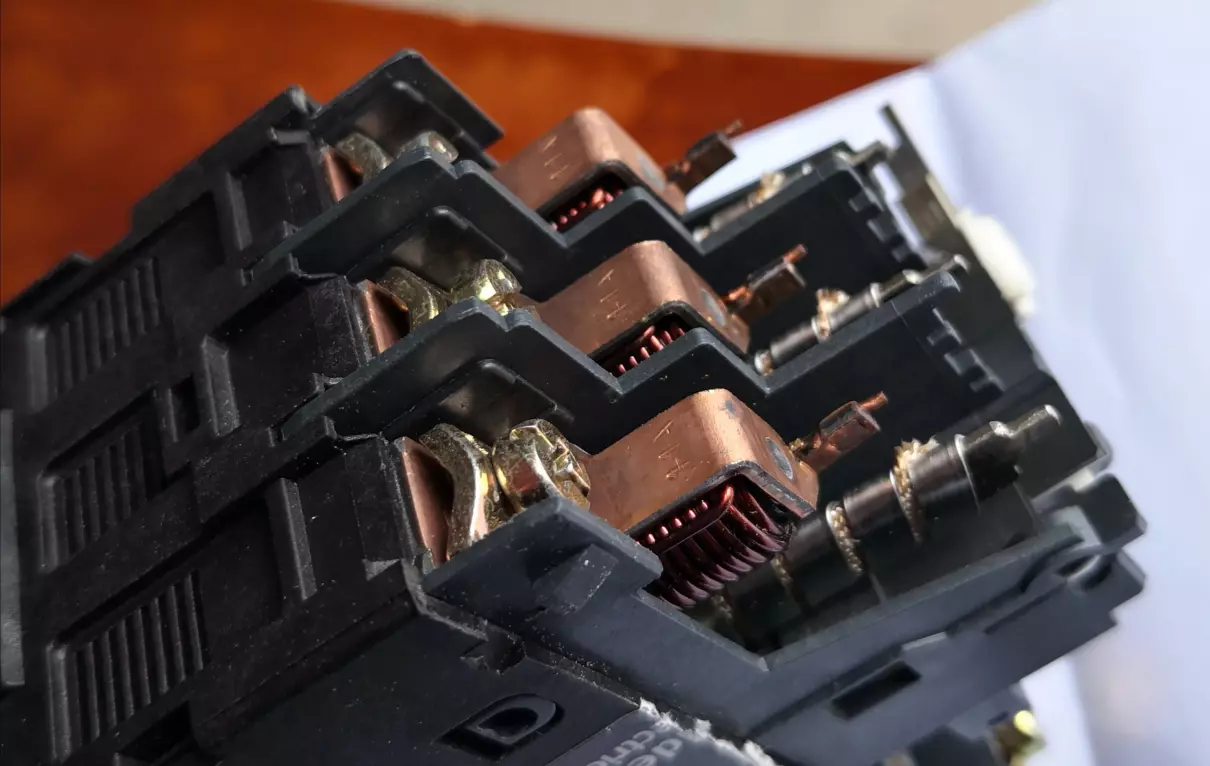

过流机构的紫铜部件，可见底下的脱扣电流感应线圈。
电源侧的过流铜条。
脱扣电磁感应线圈装于负载侧。

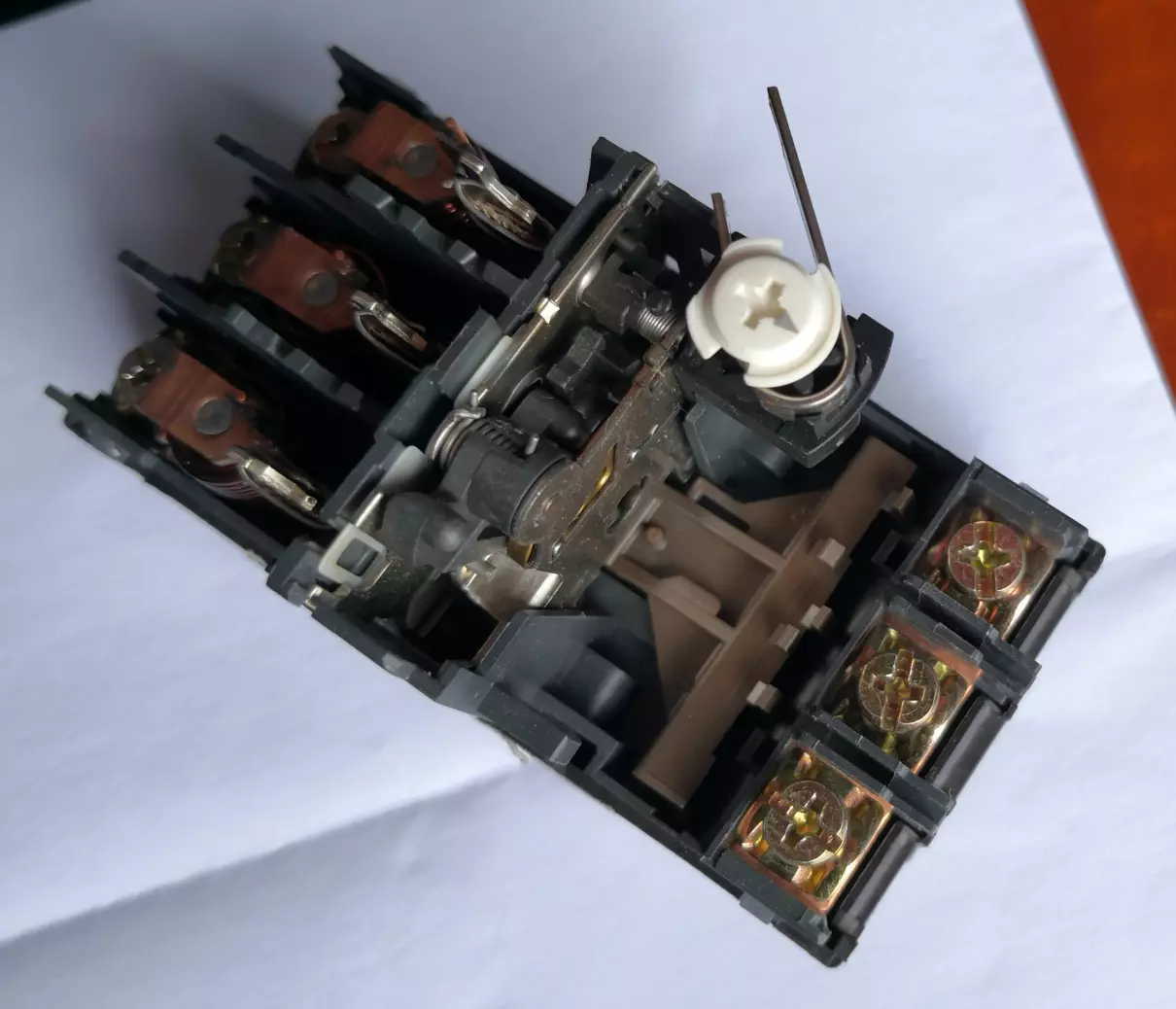

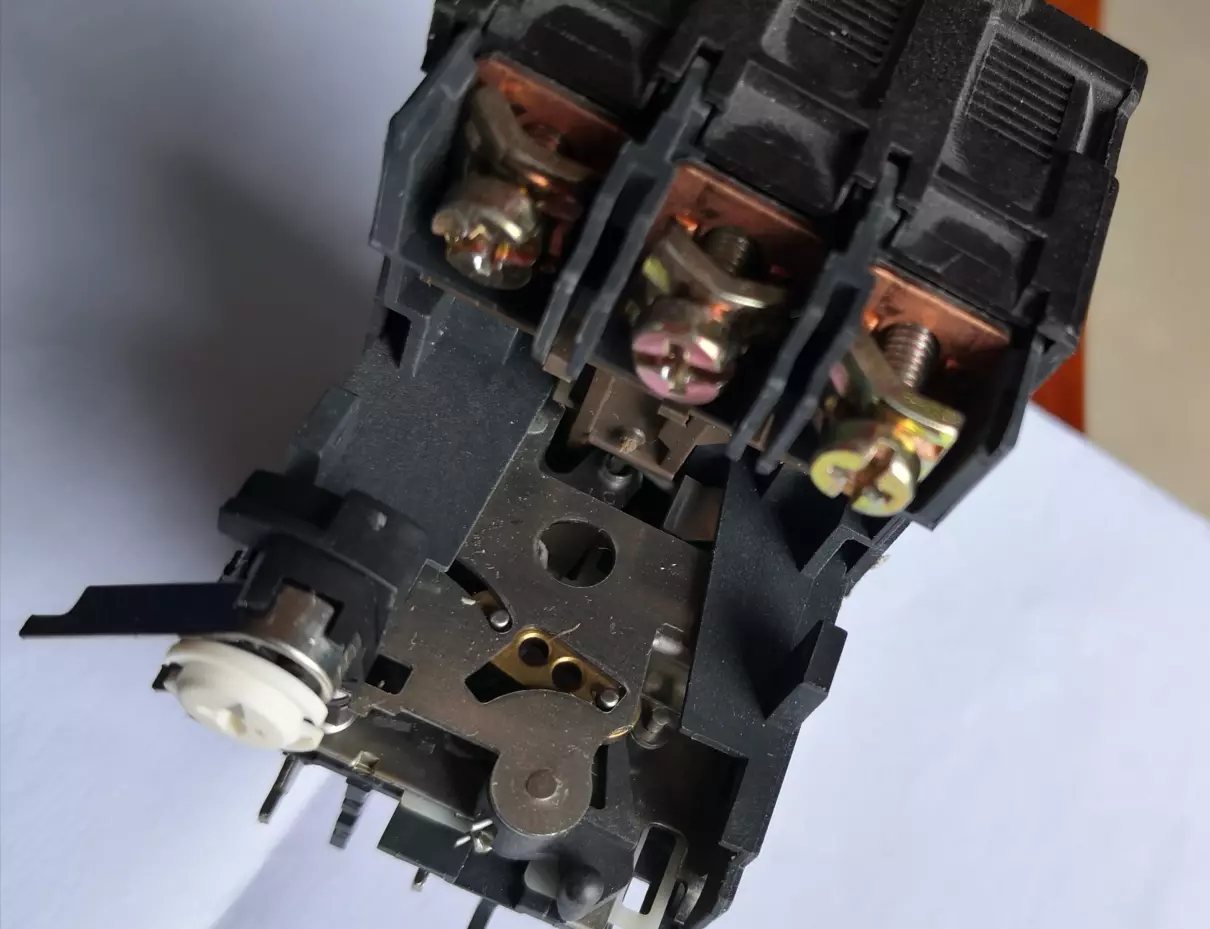

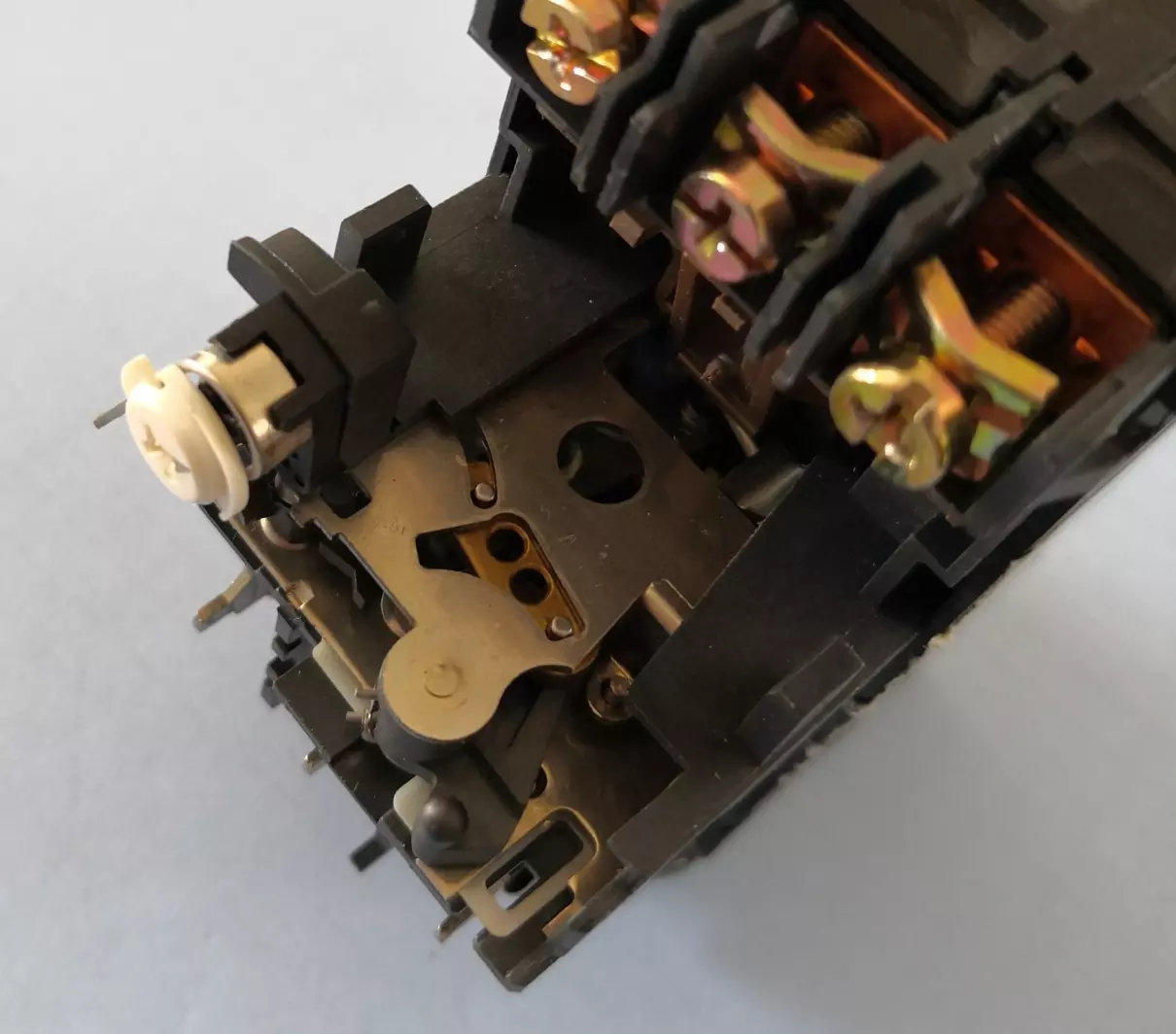

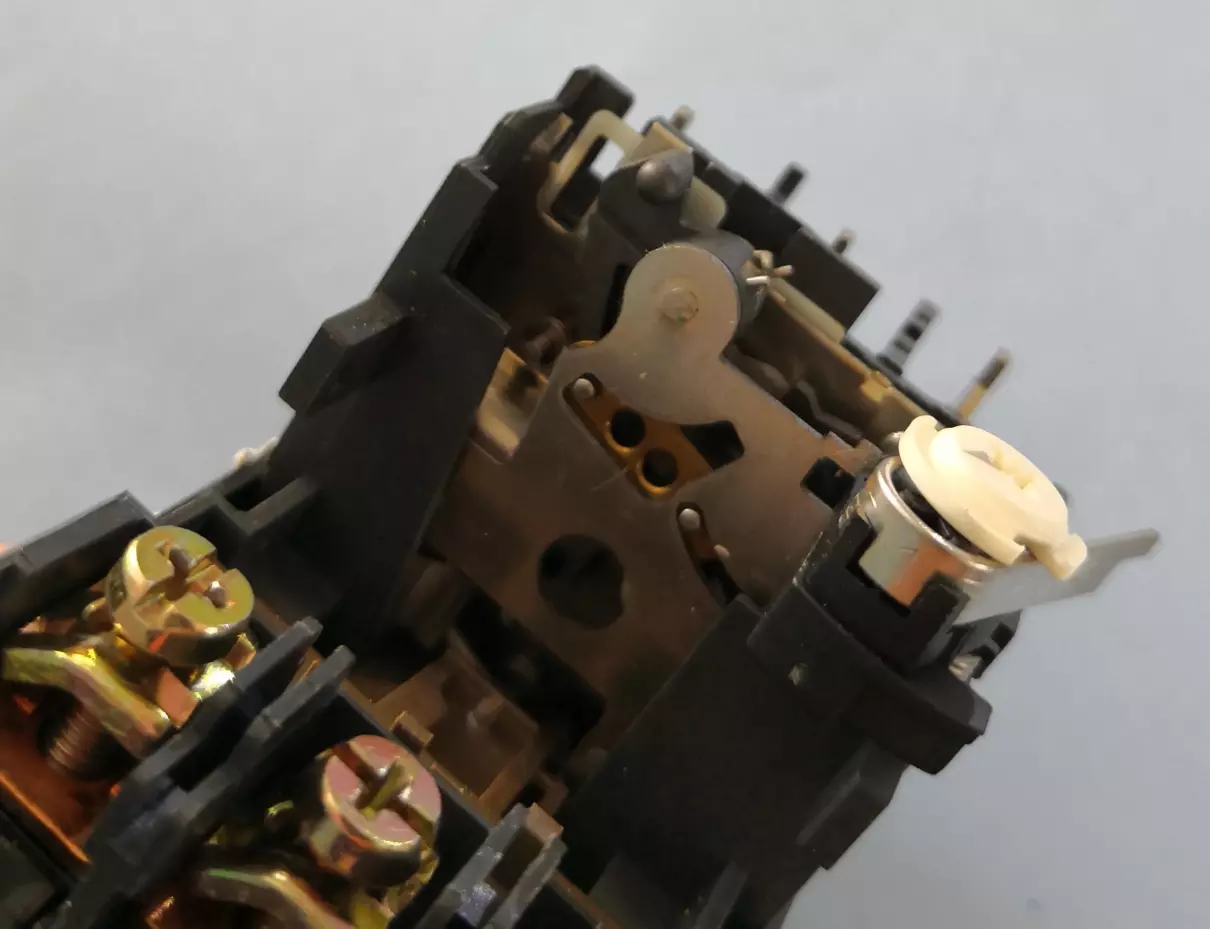

脱扣整定机构的细节图1。
换个角度看，片式弹簧离开整定机构。
通过片式弹簧接触整定机构。

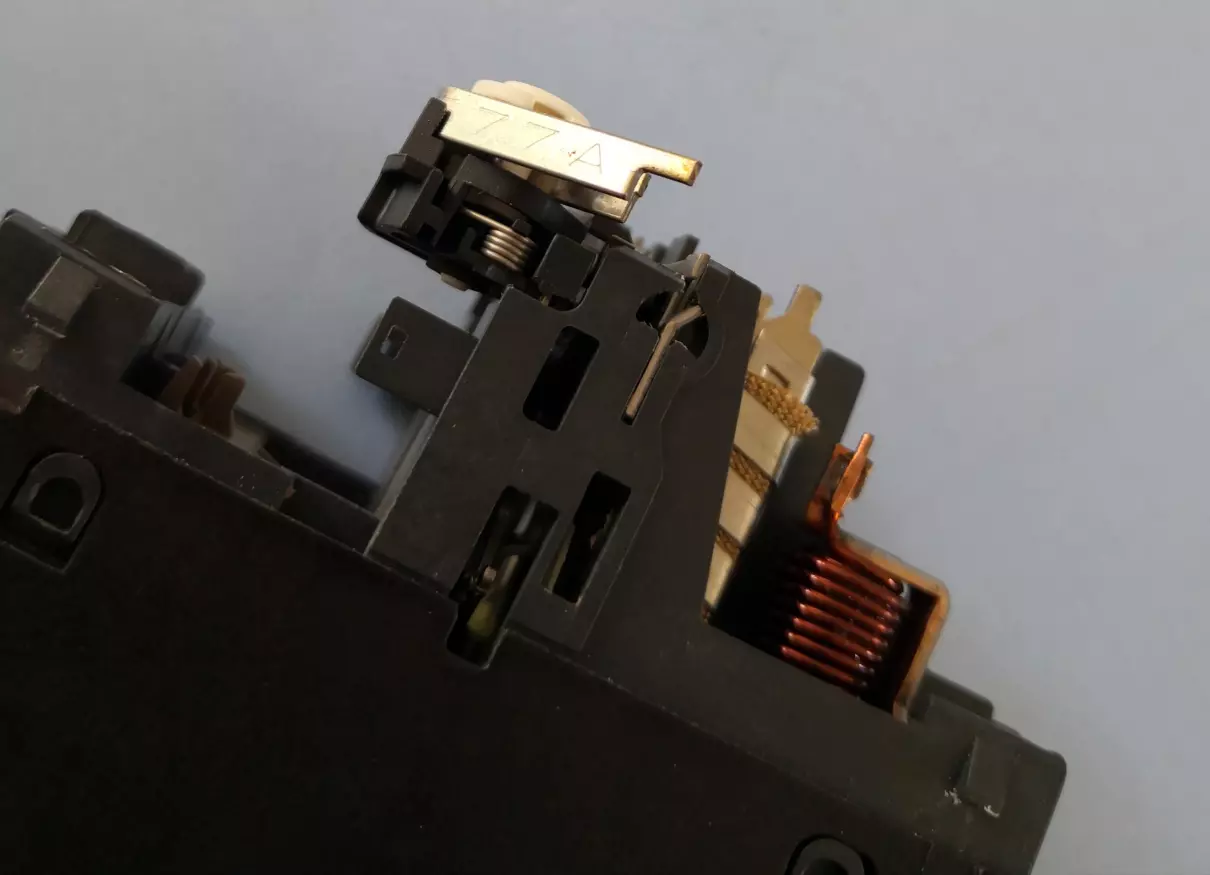

弹簧片头部的样子，有部件编号。
脱扣整定机构的细节图2。

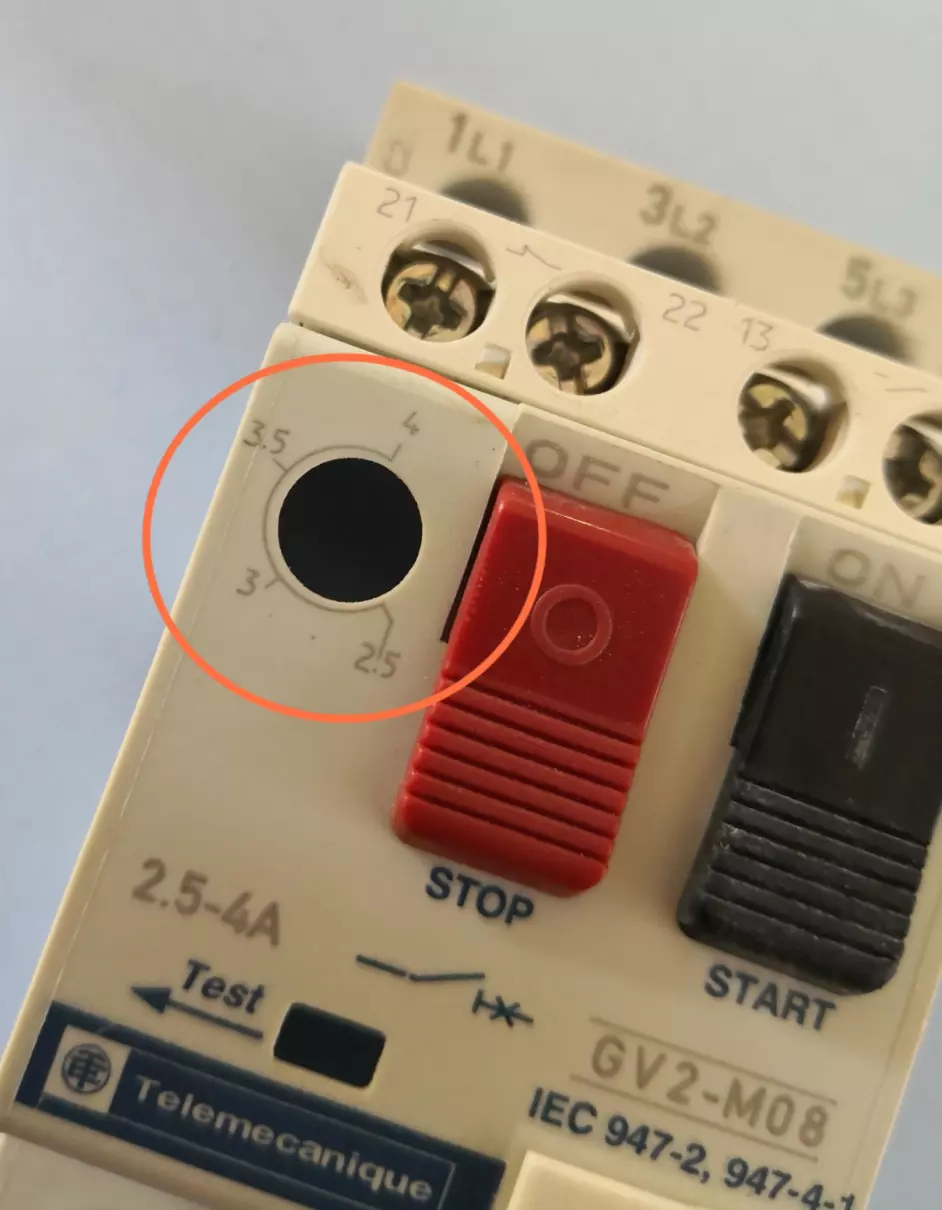

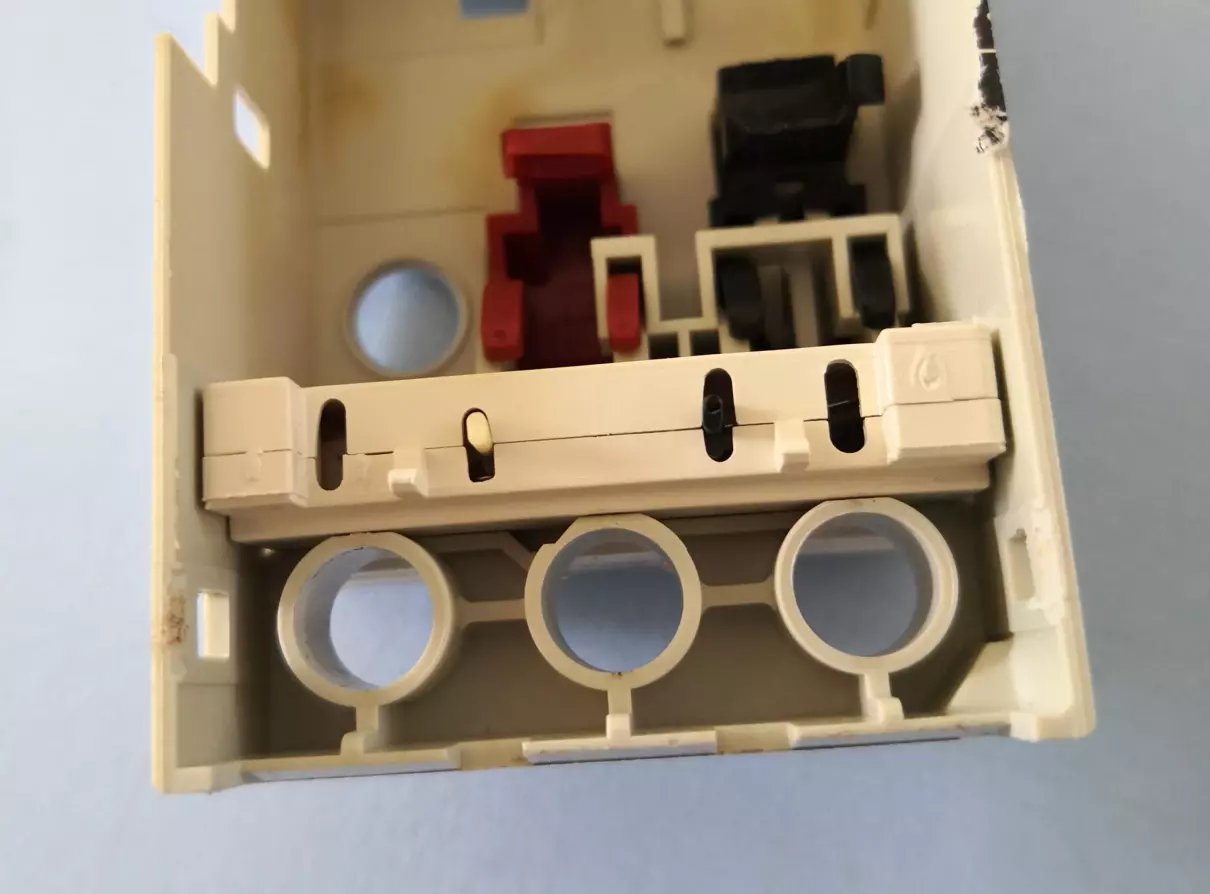

整定旋钮装于前面壳的这个位置。
脱扣整定机构的细节图3。
脱扣整定机构的细节图4。

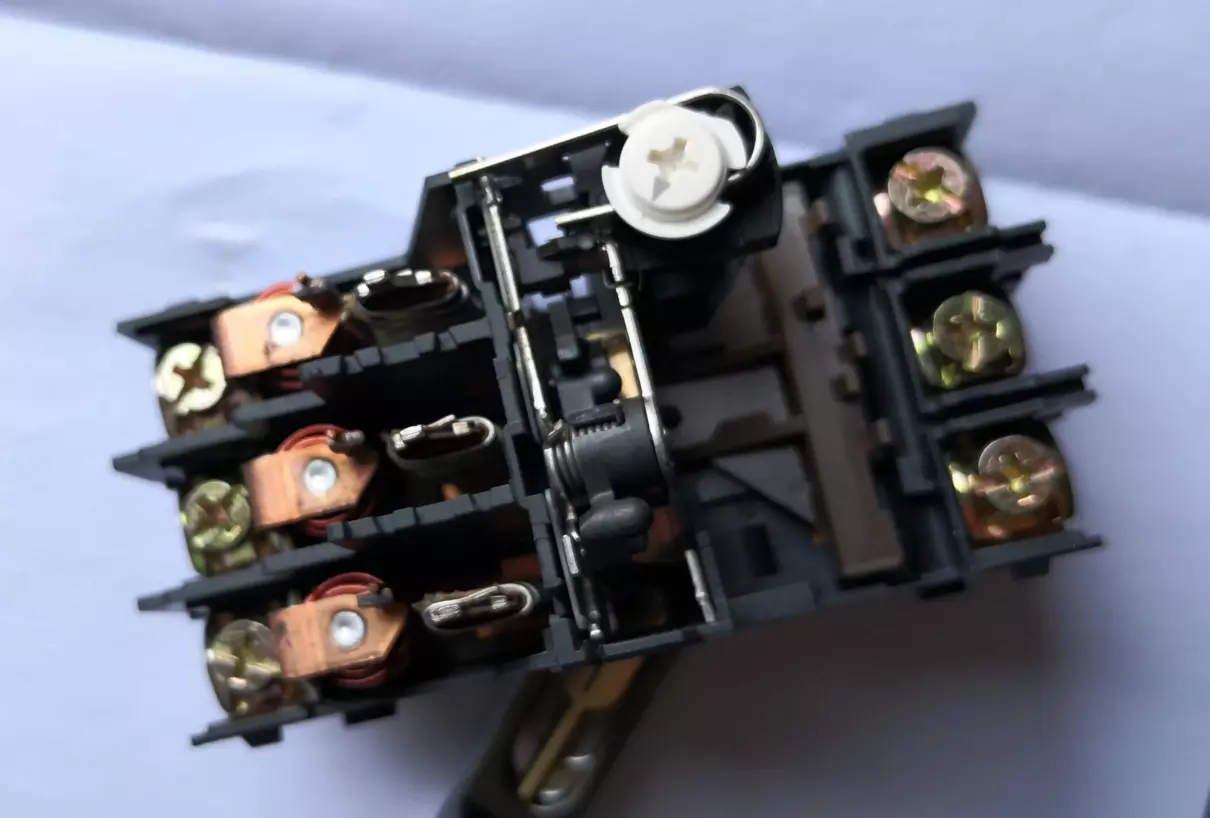

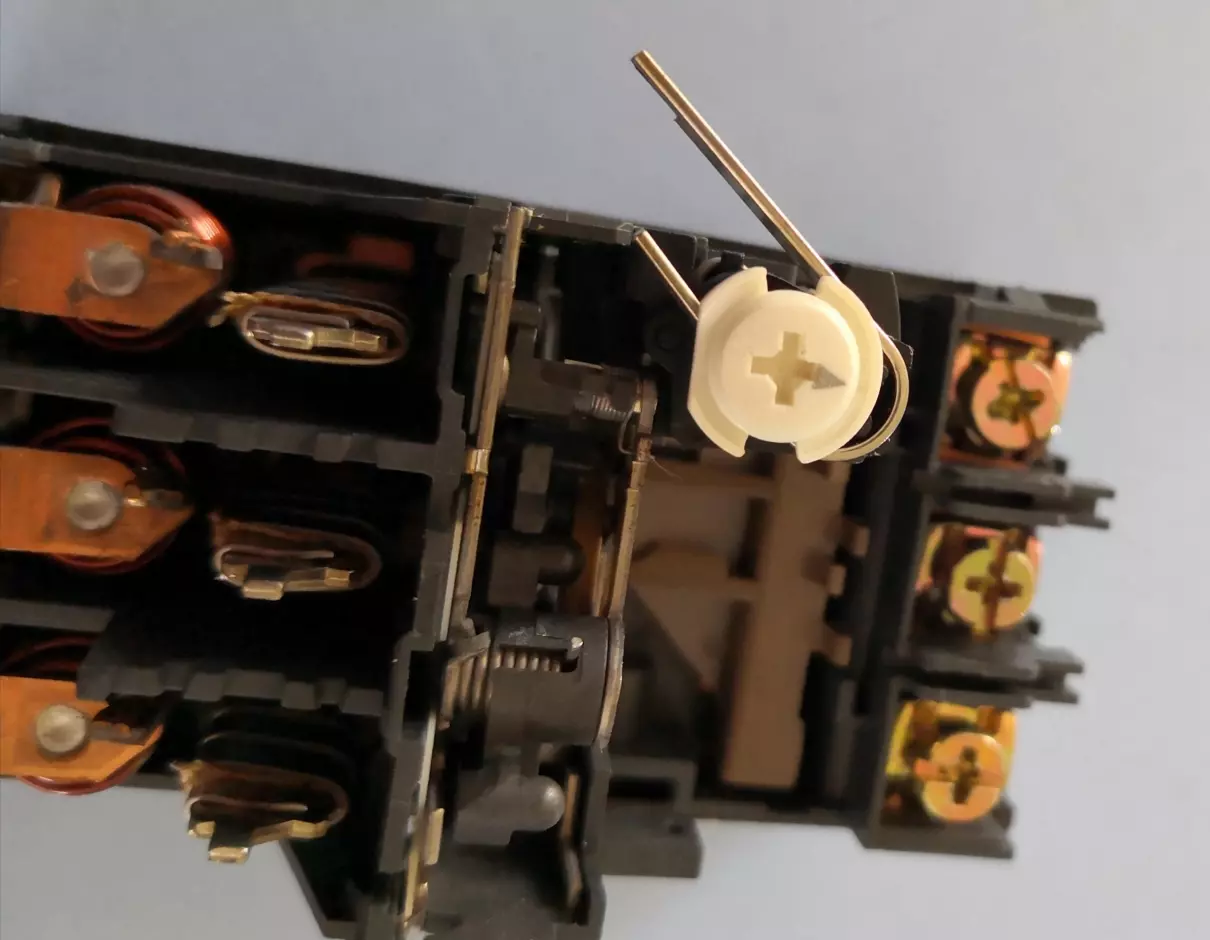

脱扣整定机构的细节图5，整定旋钮转到最大位置。

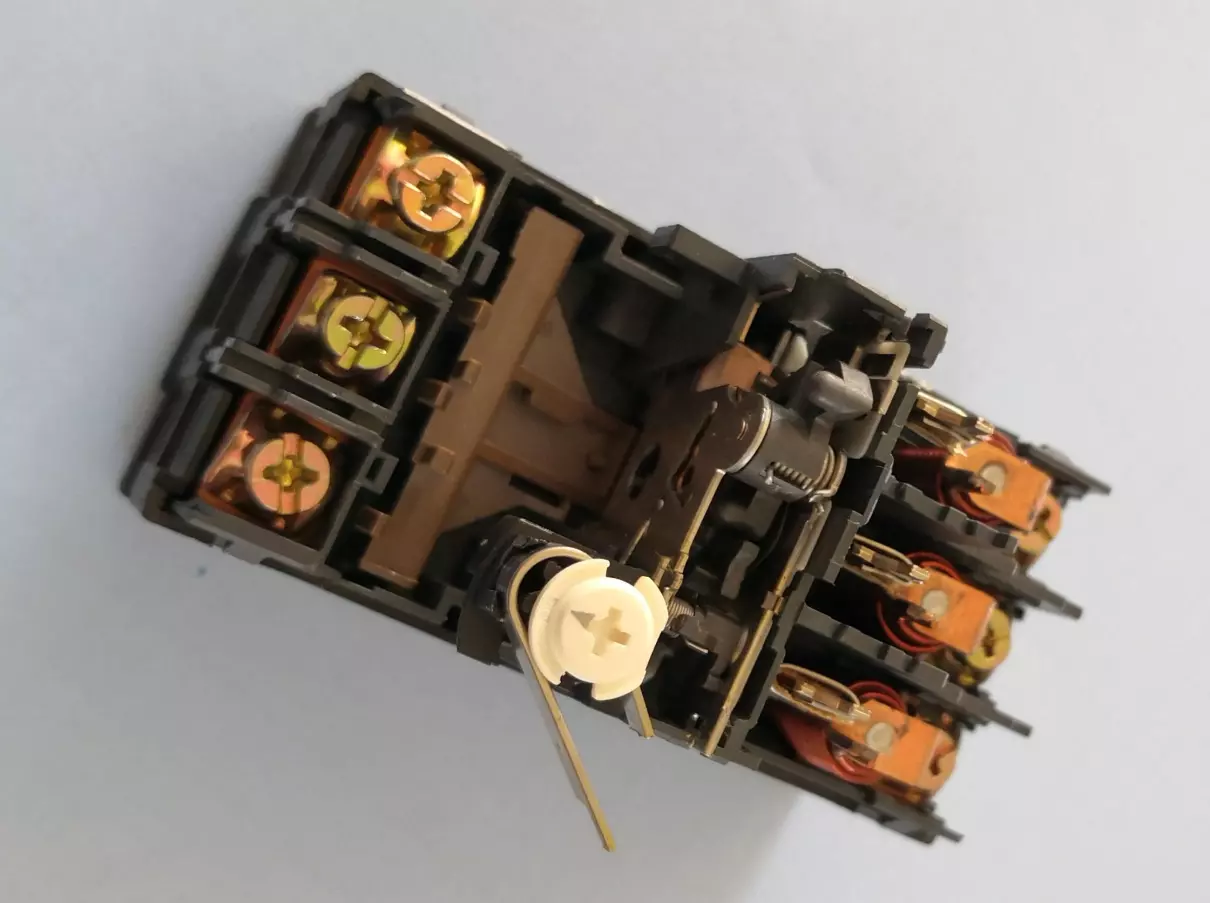

脱扣整定机构的细节图6，整定旋钮转到最小位置。

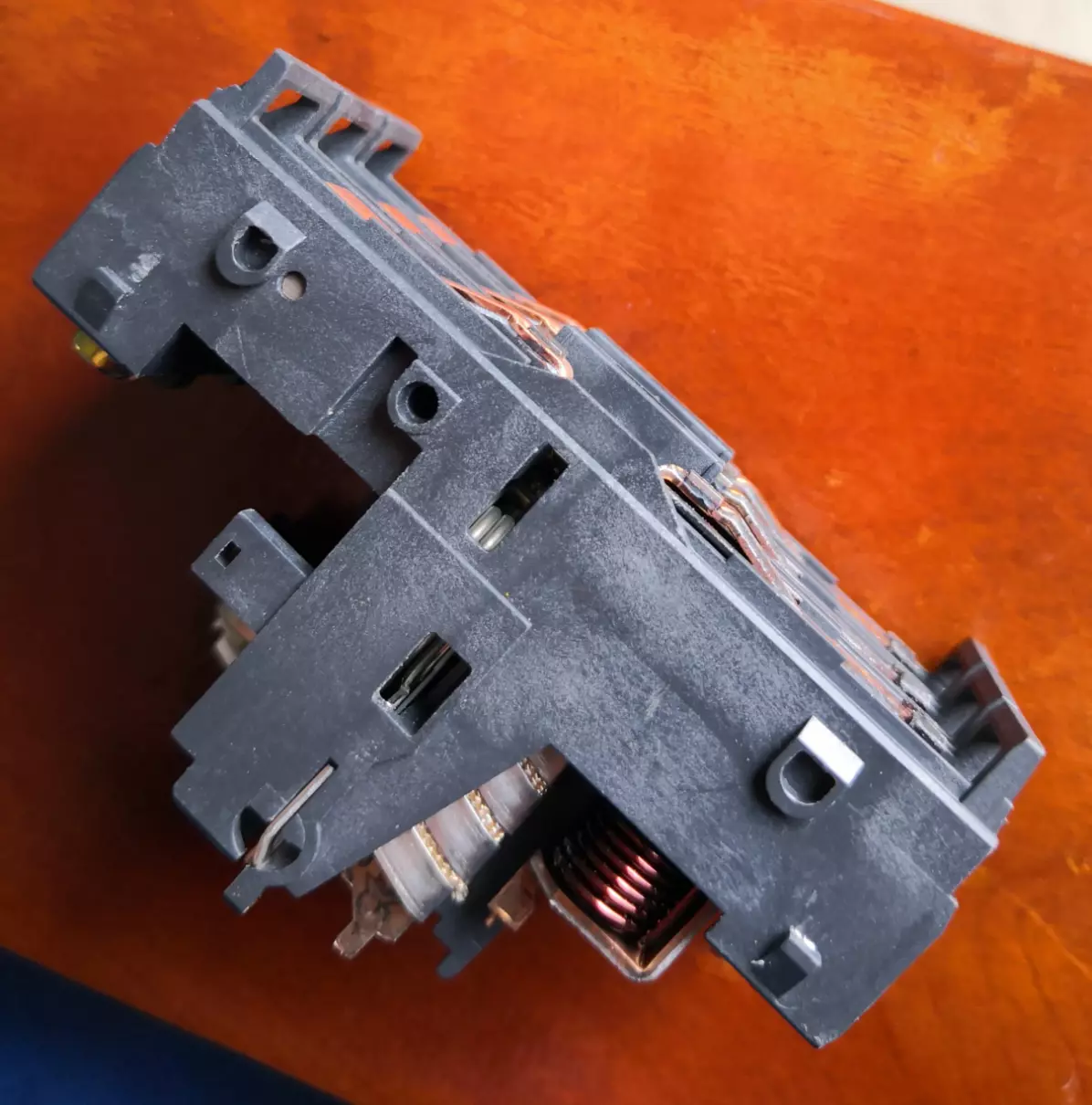

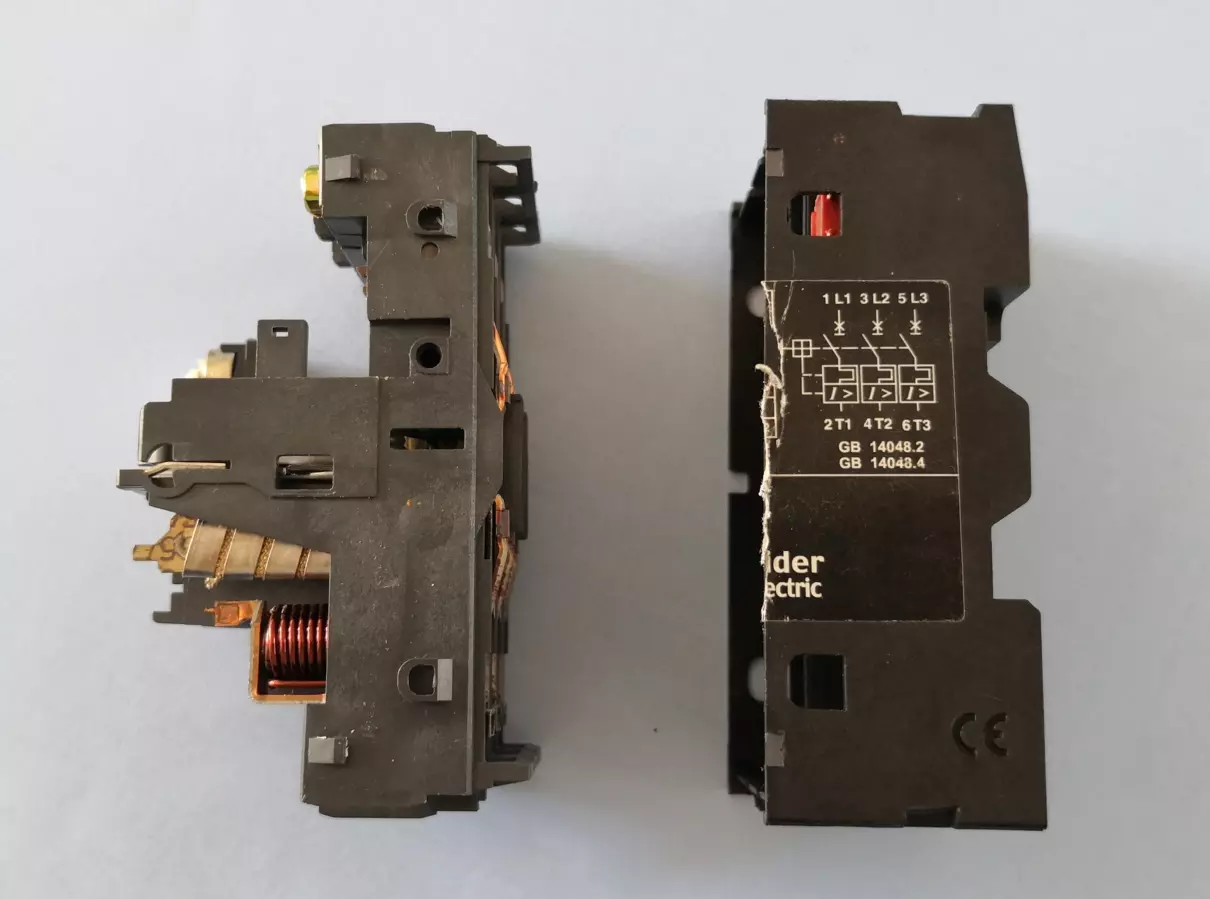

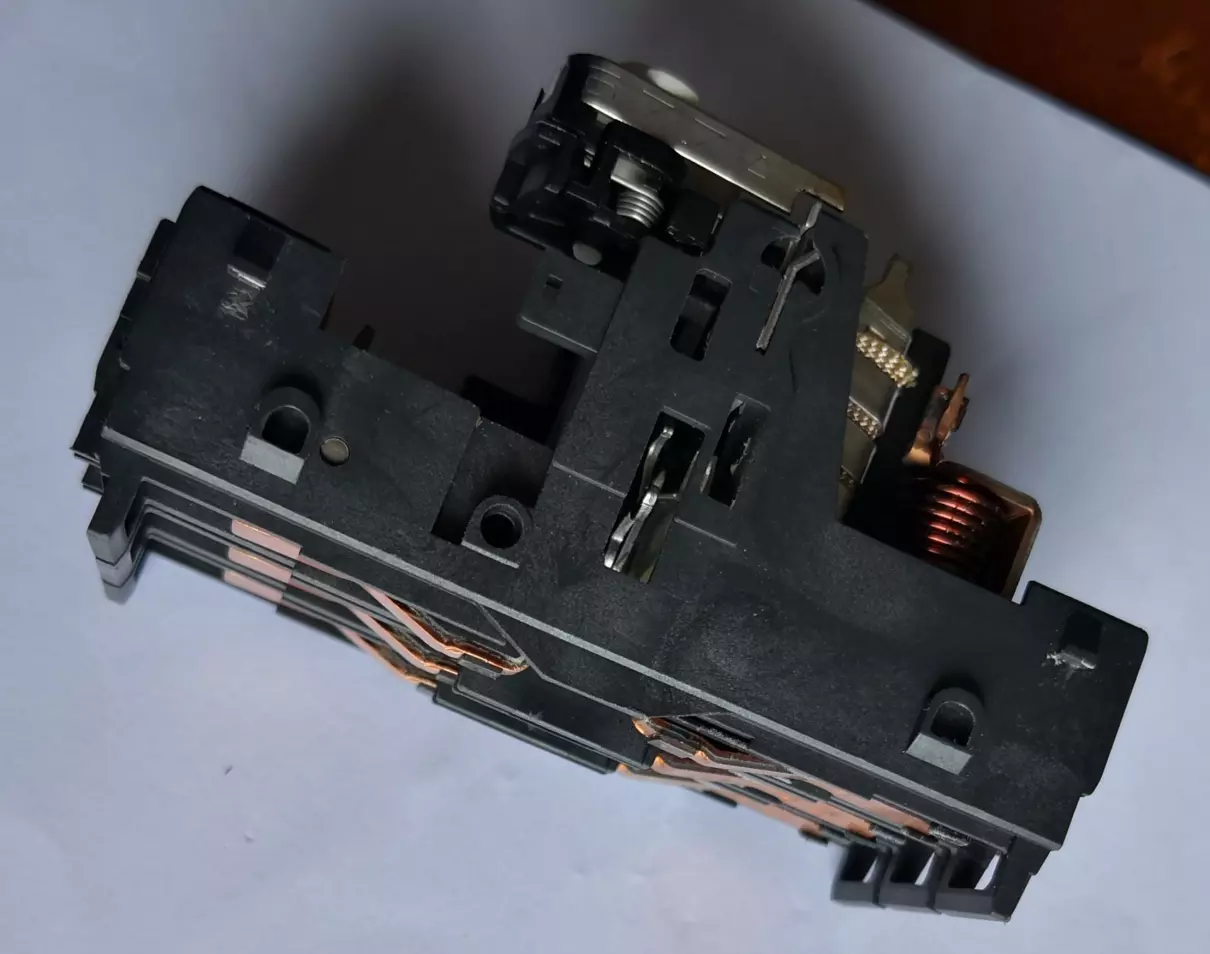

底壳和机构的侧视图。

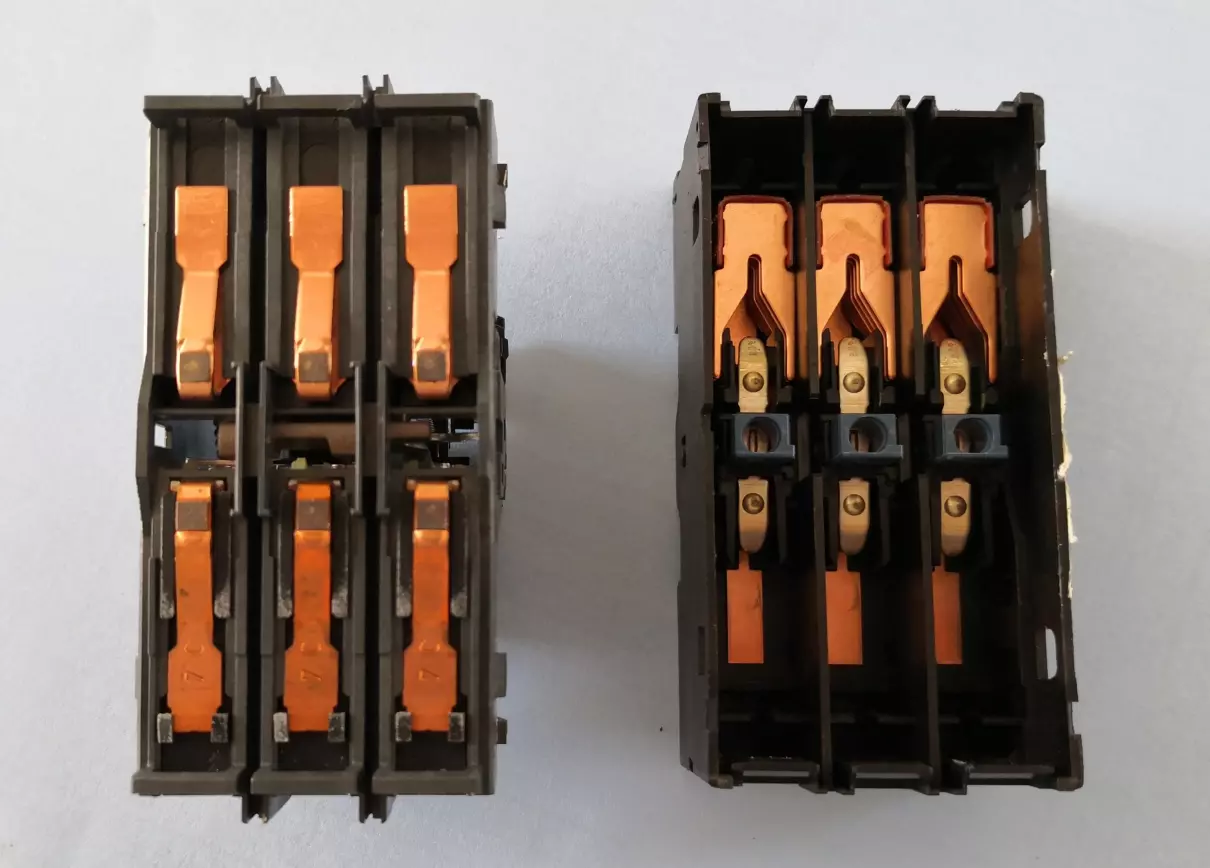

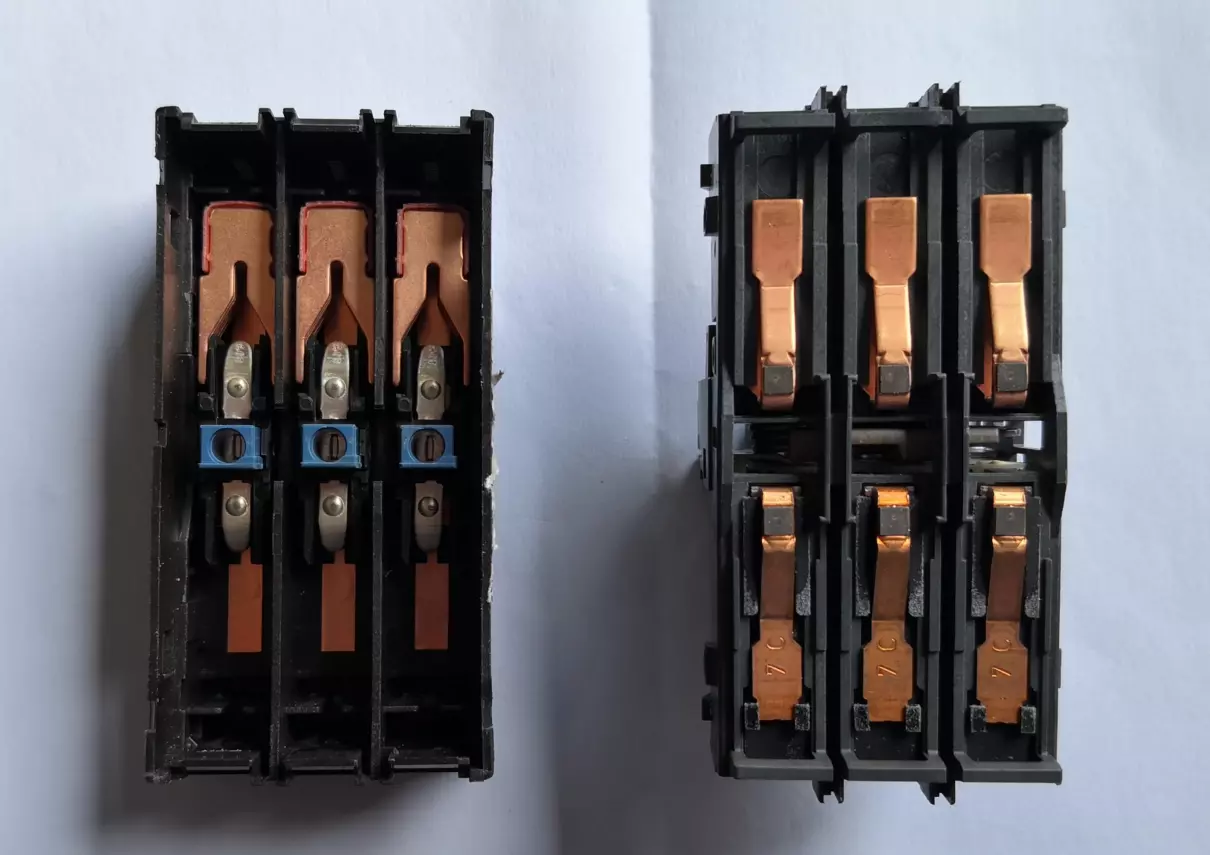

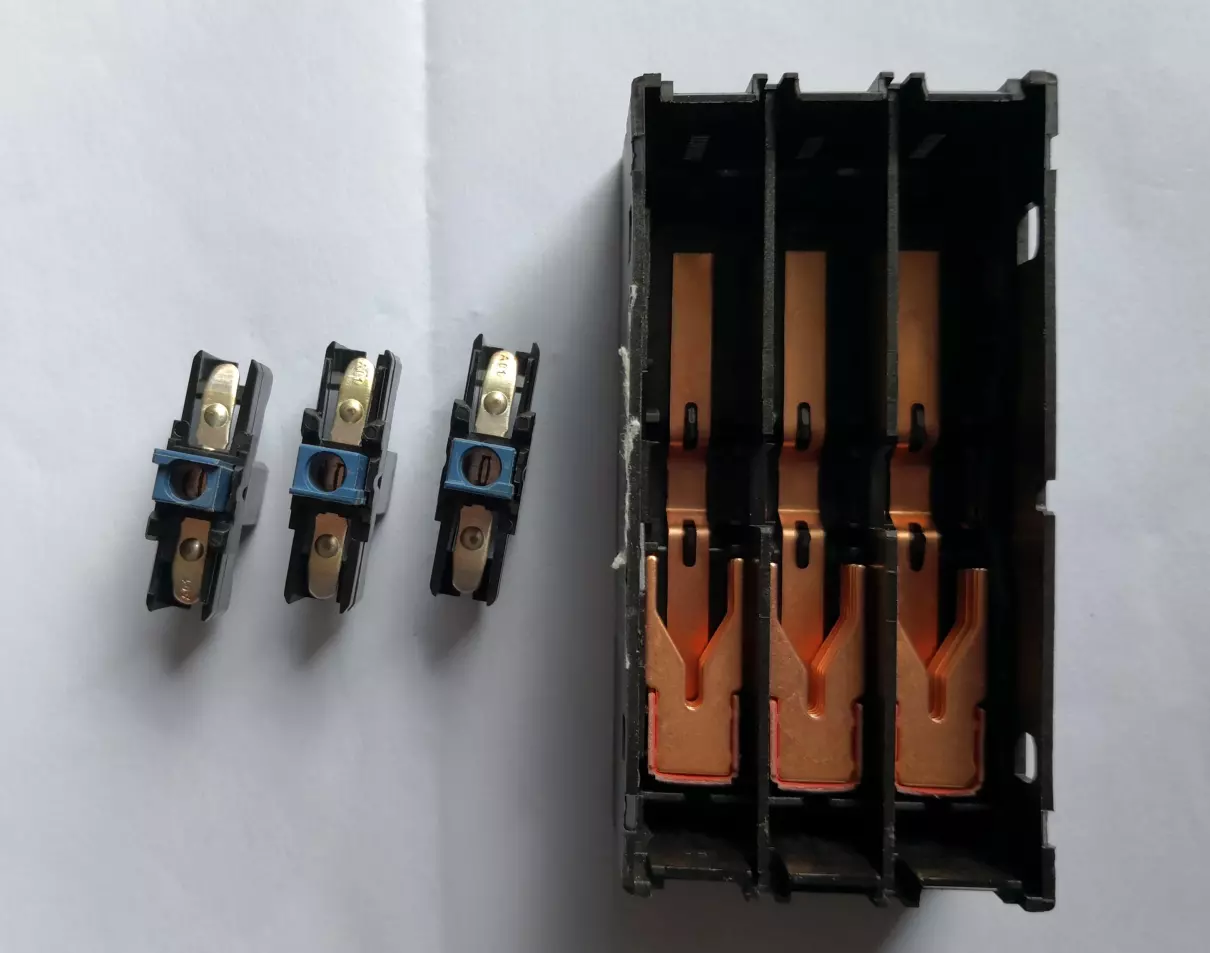

分离开断路器机构和底壳。
GV2系列采用模块化的结构设计思路。
使得拆解各个部件很容易。
机构上的过流铜条。
机构侧面图。
灭弧栅的样子。

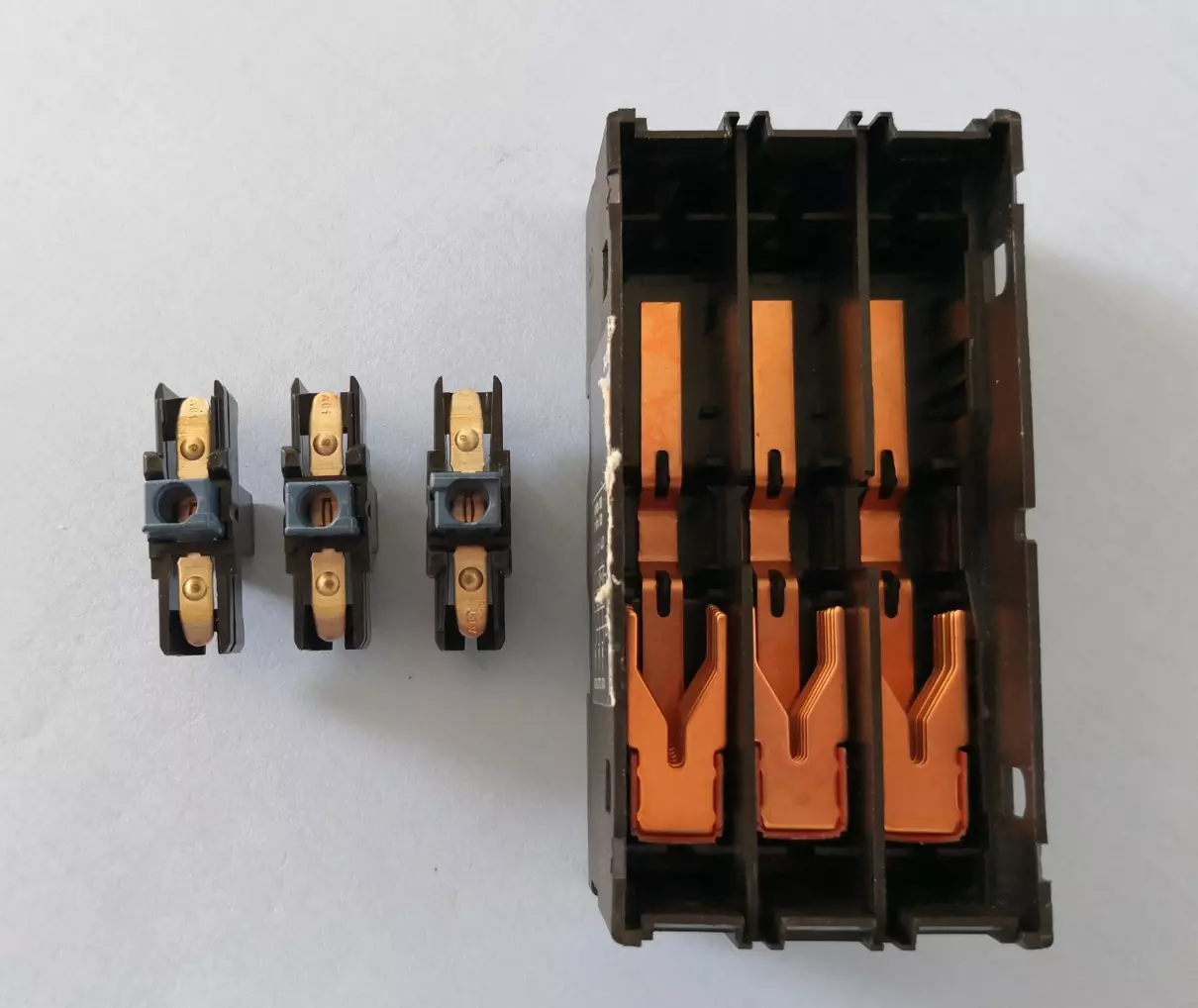

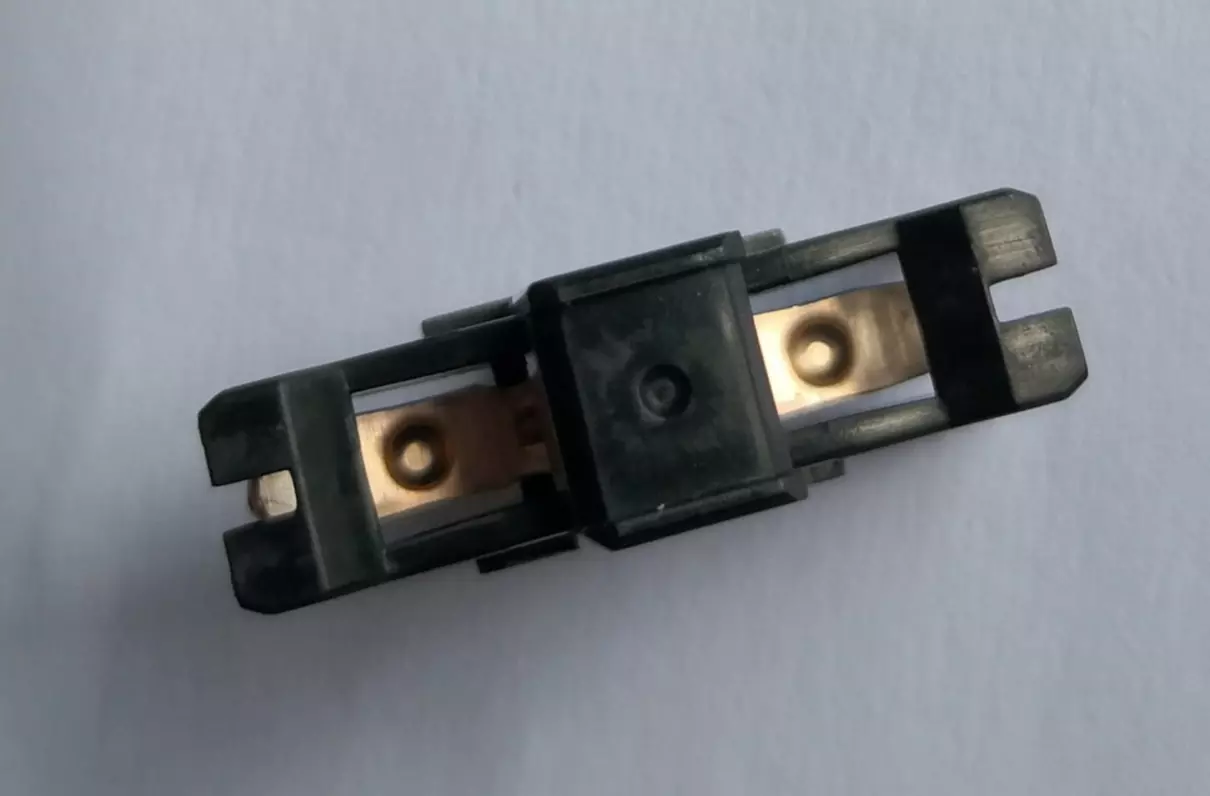

取掉三相的动触头。
不同角度摆拍看一下。
再来个特写。

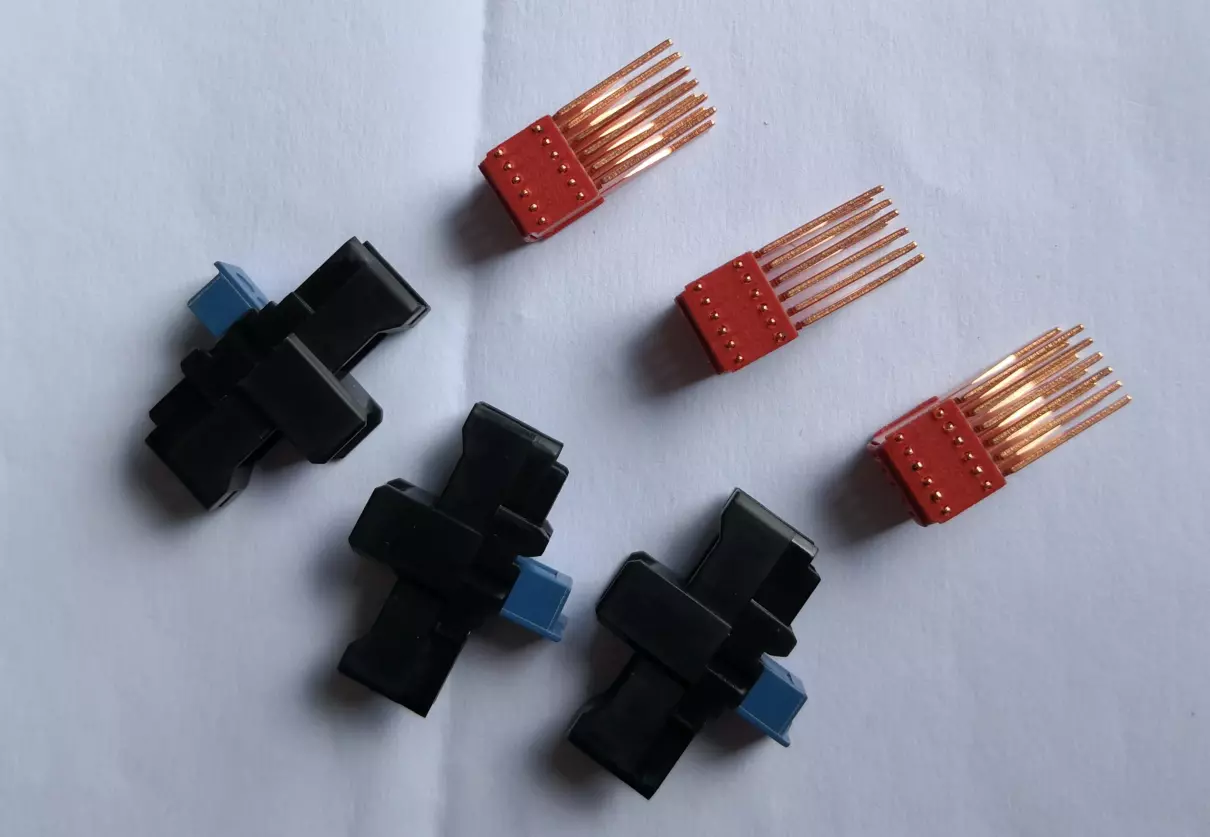

取出灭弧栅组件。

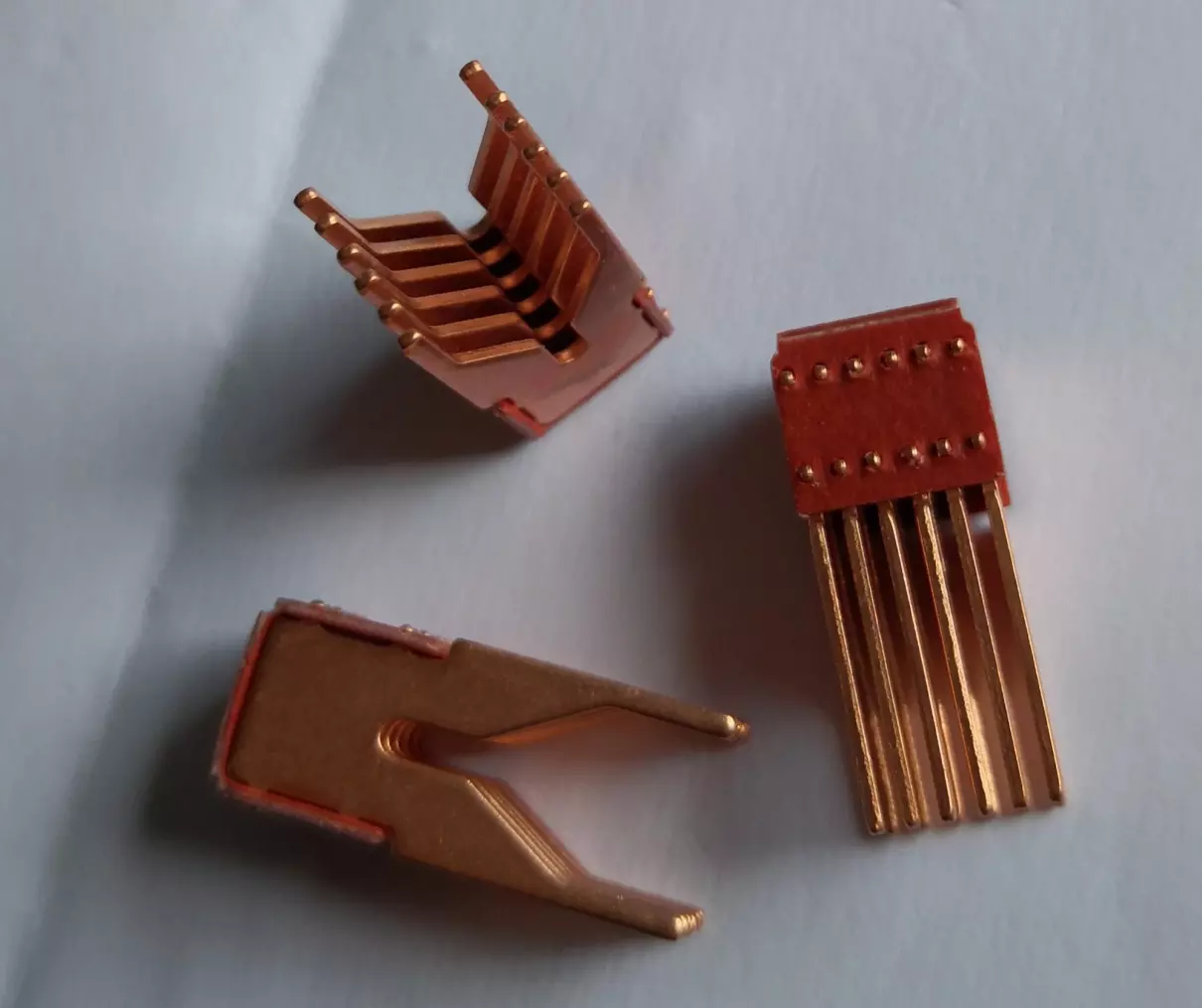

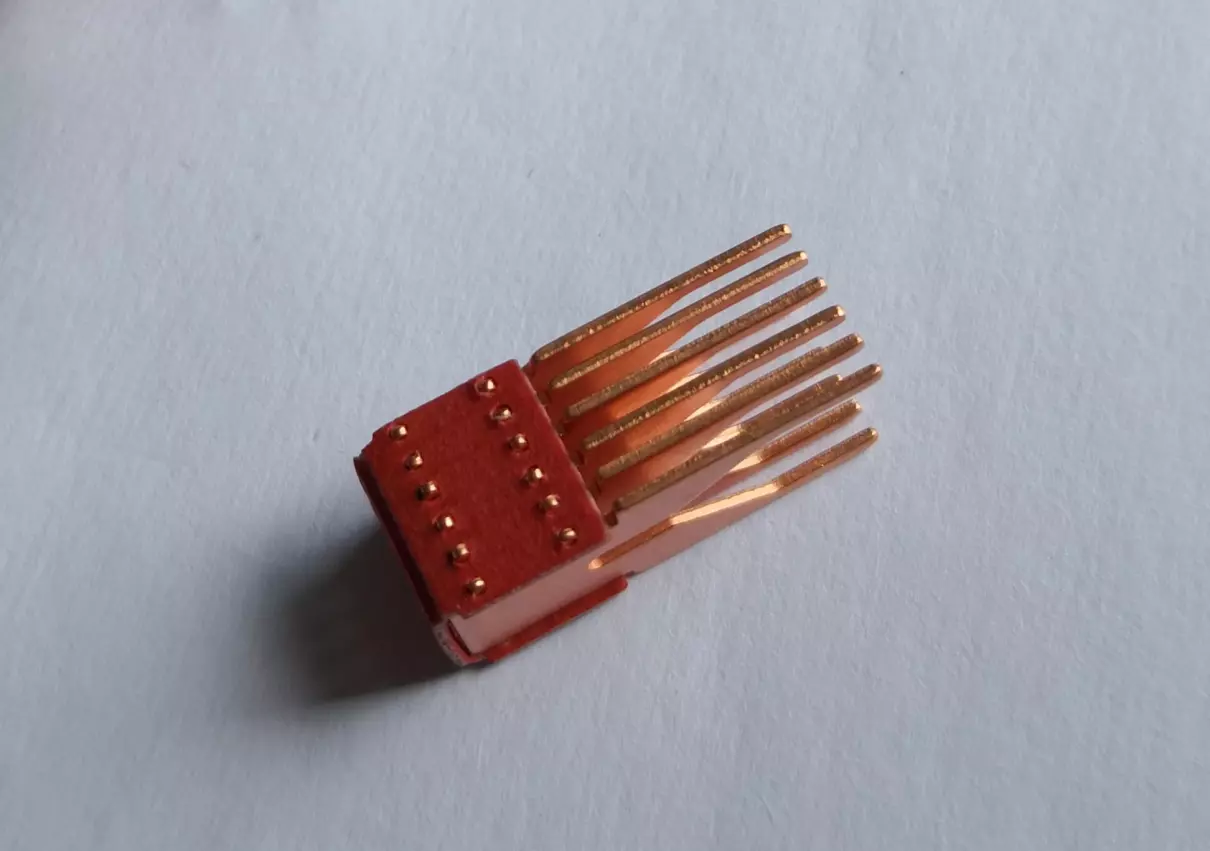

金灿灿的灭弧栅，灭弧栅通常使用铁质的材料，外面镀上铜。
灭弧栅细节。
换个面看。
做工很精良。

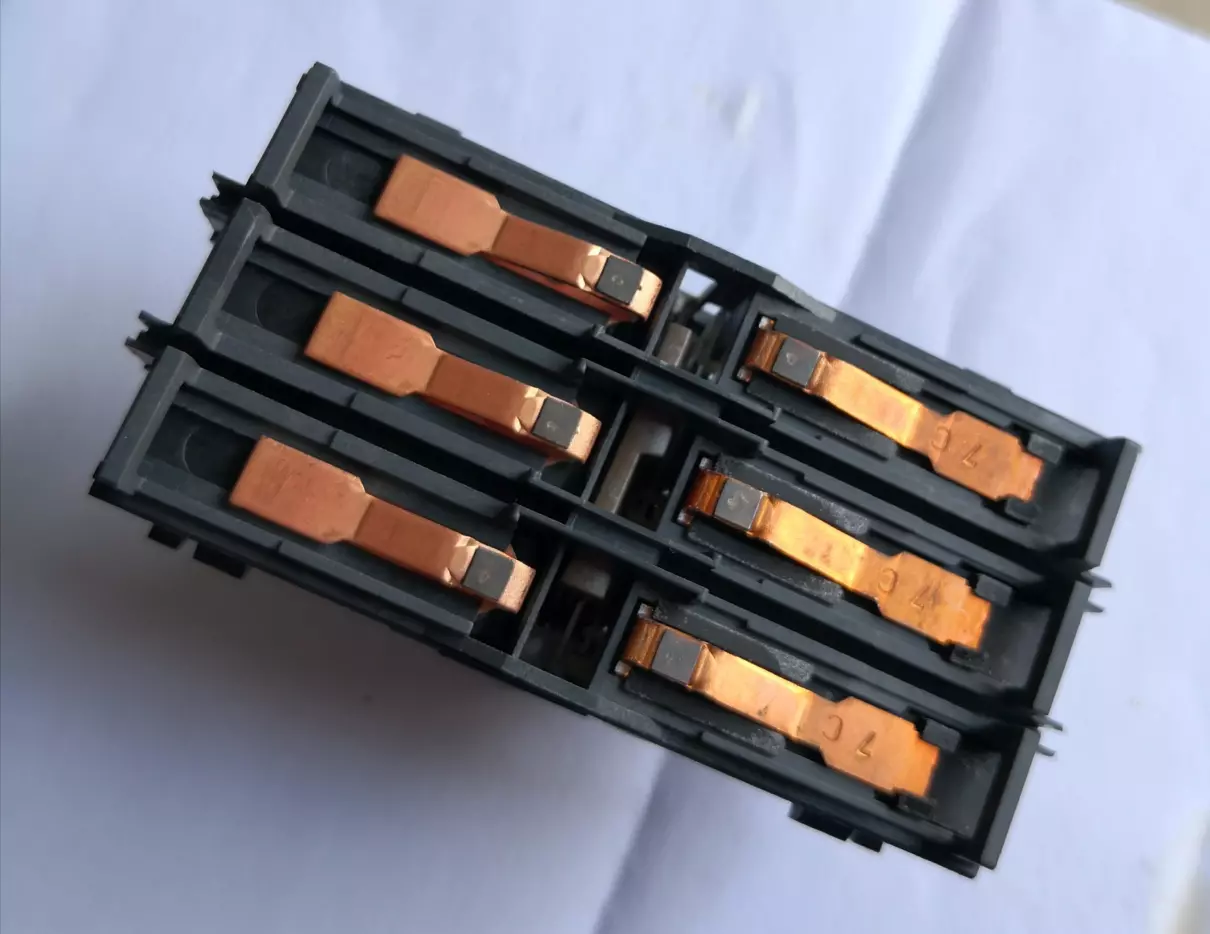

再来看一下动触头的细节。
采用了铜银合金触点。
立面角度看。

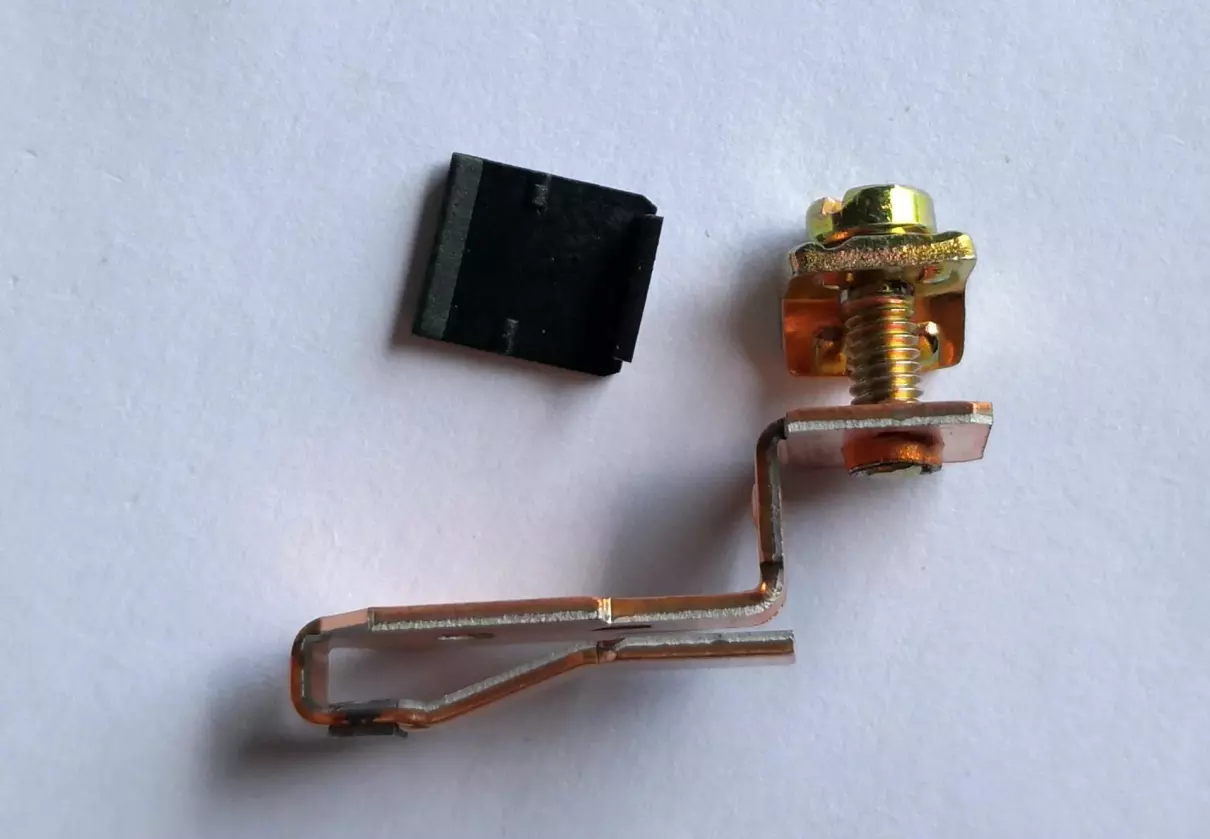

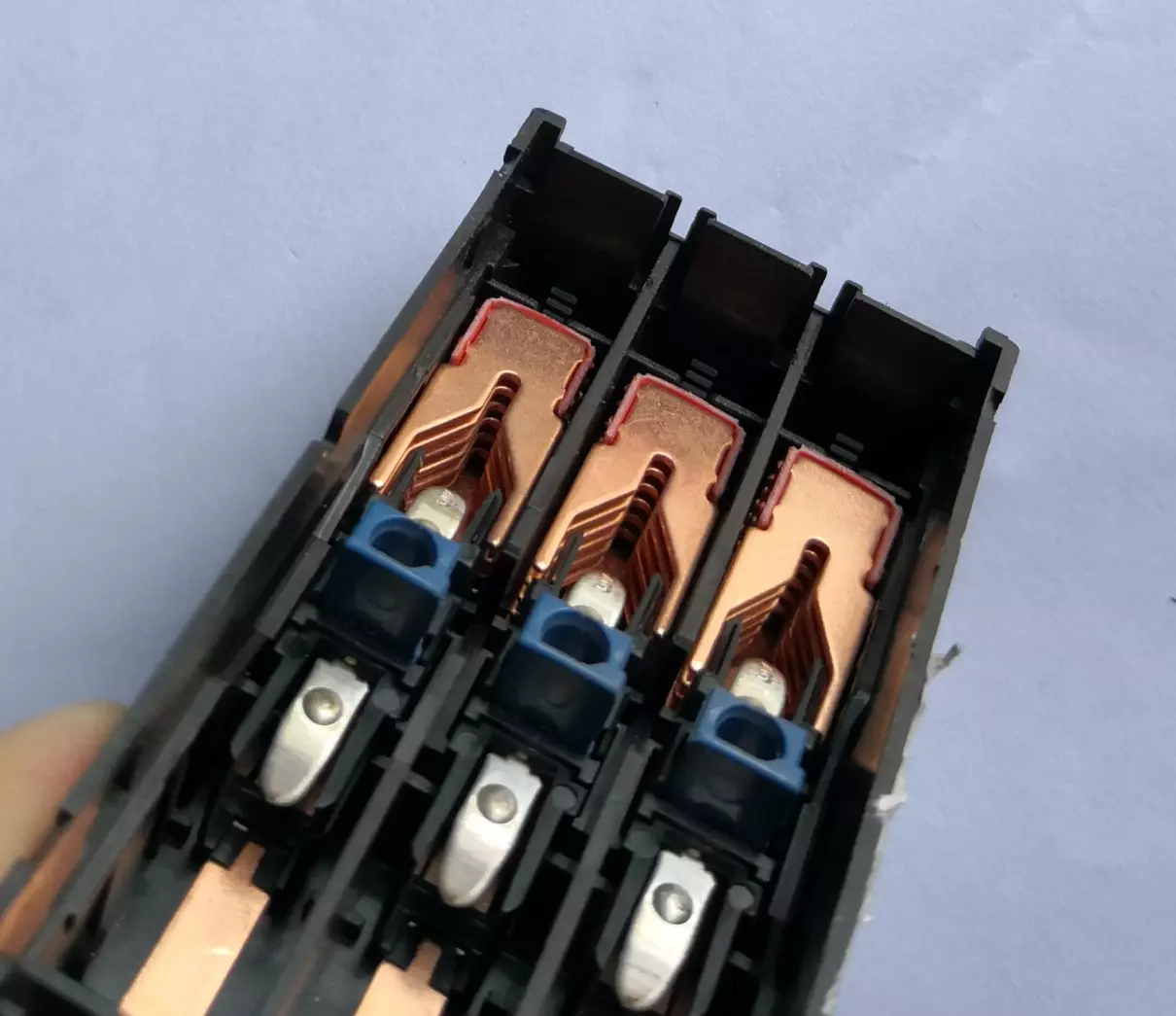

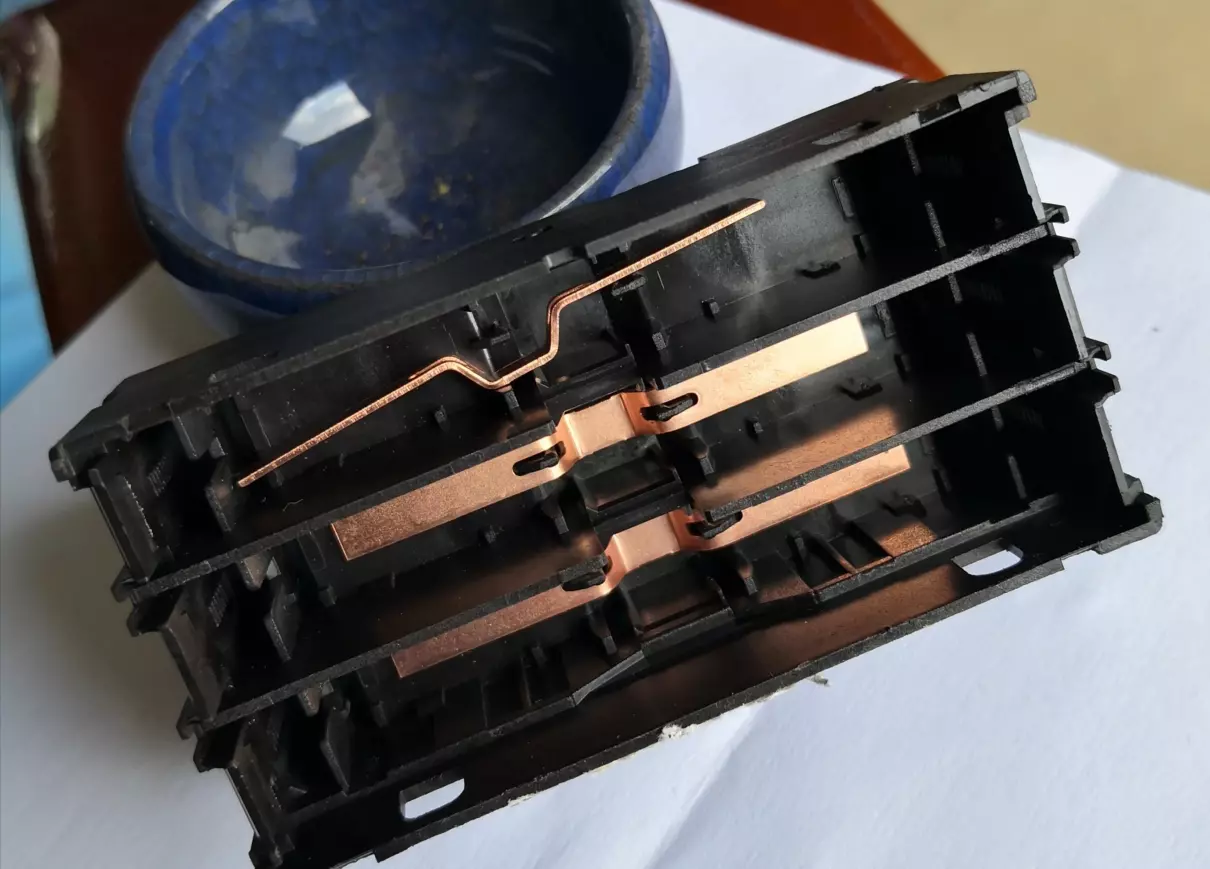

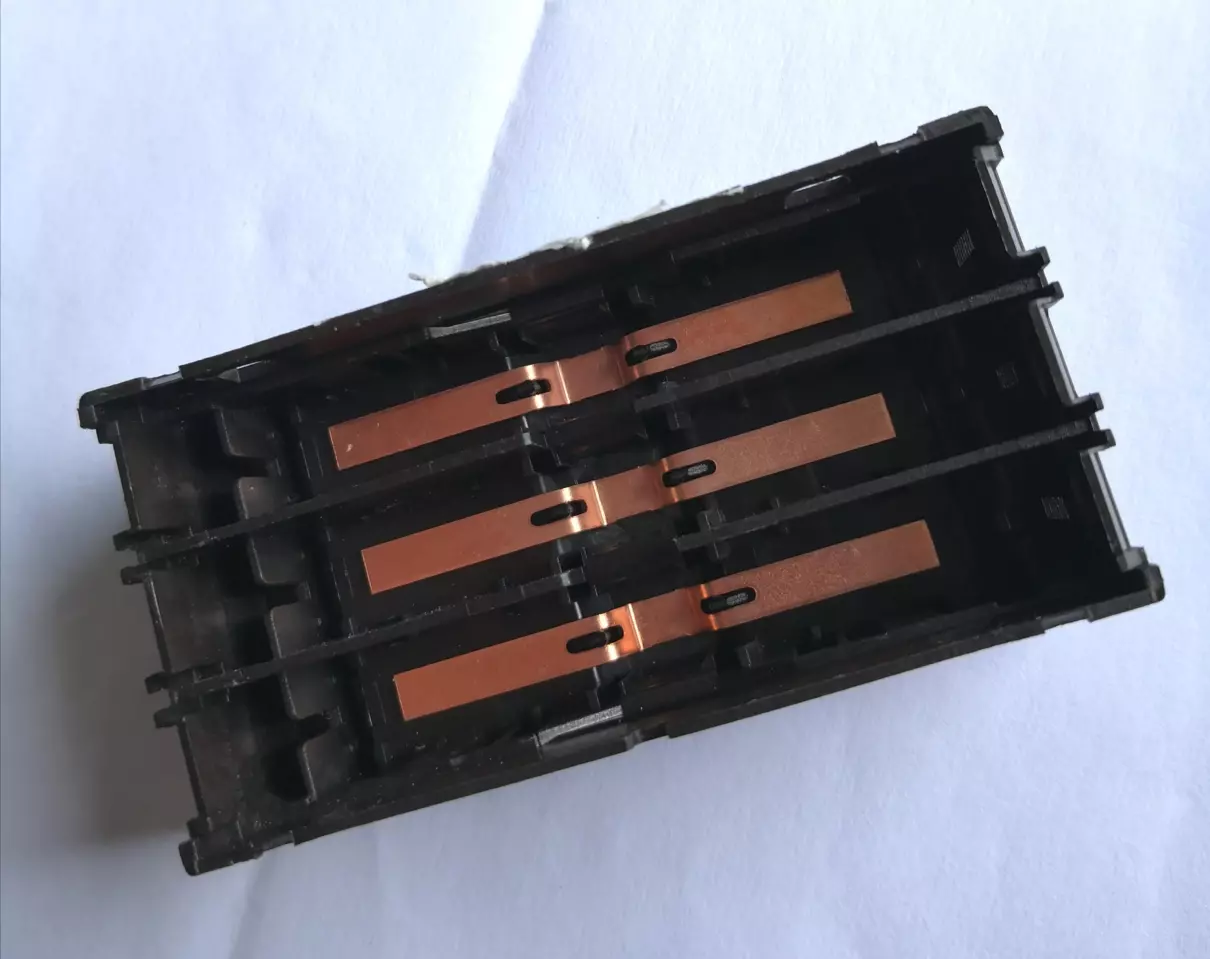

固定在底壳上的过流紫铜条部件。
镶嵌在机构塑壳的底部。

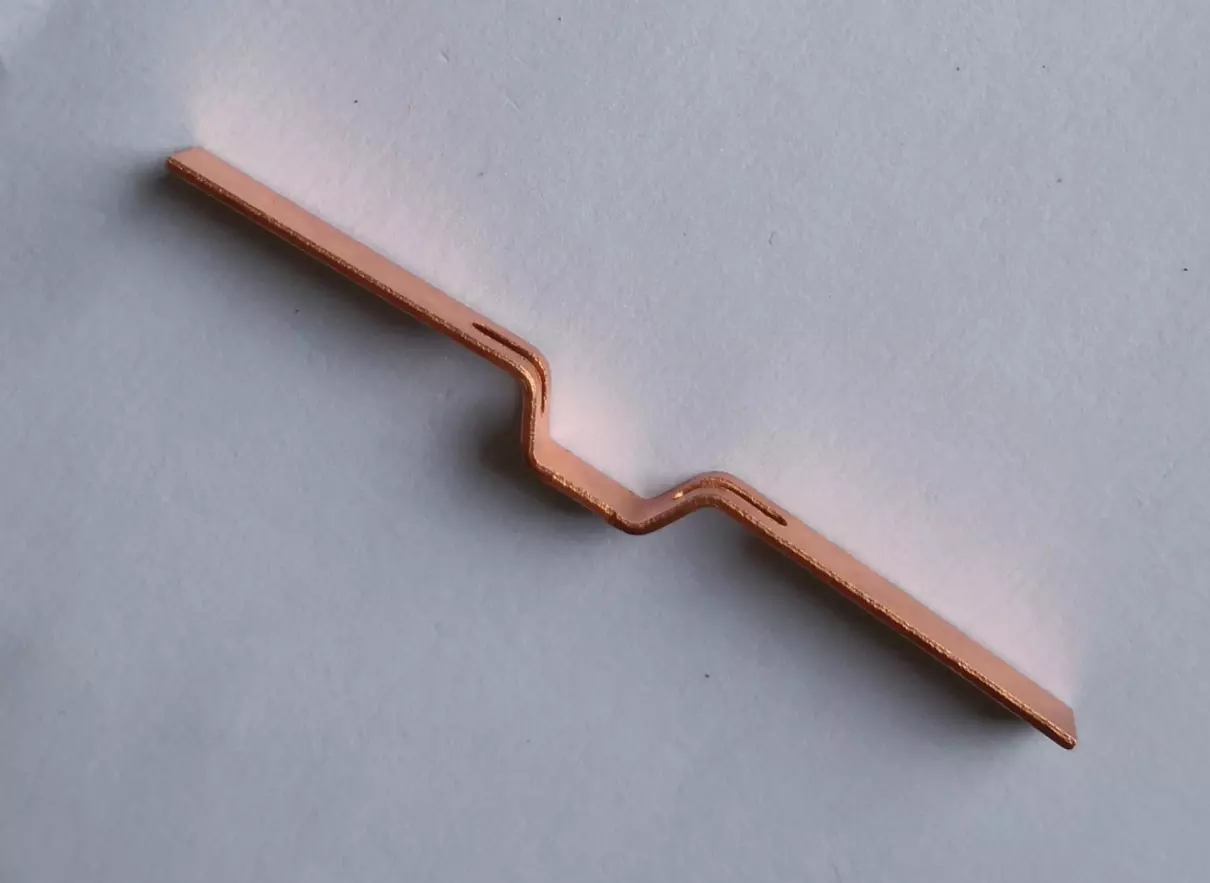

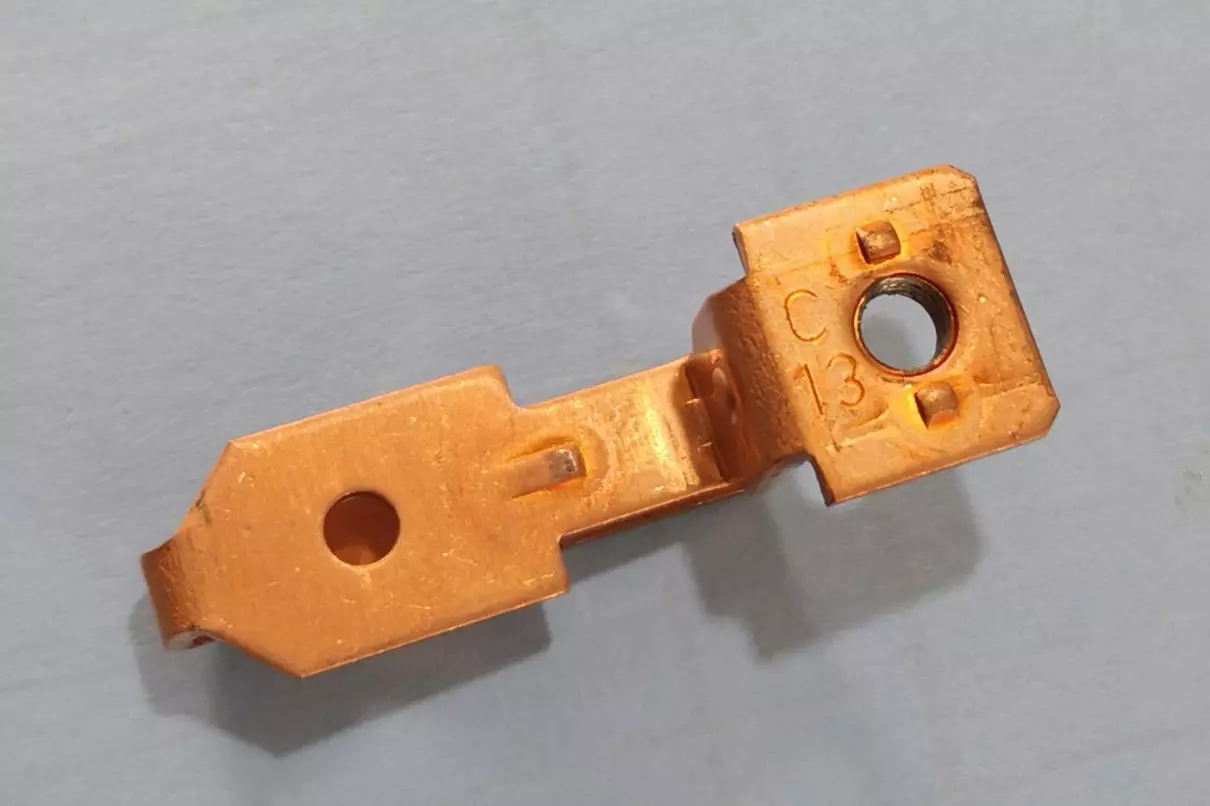

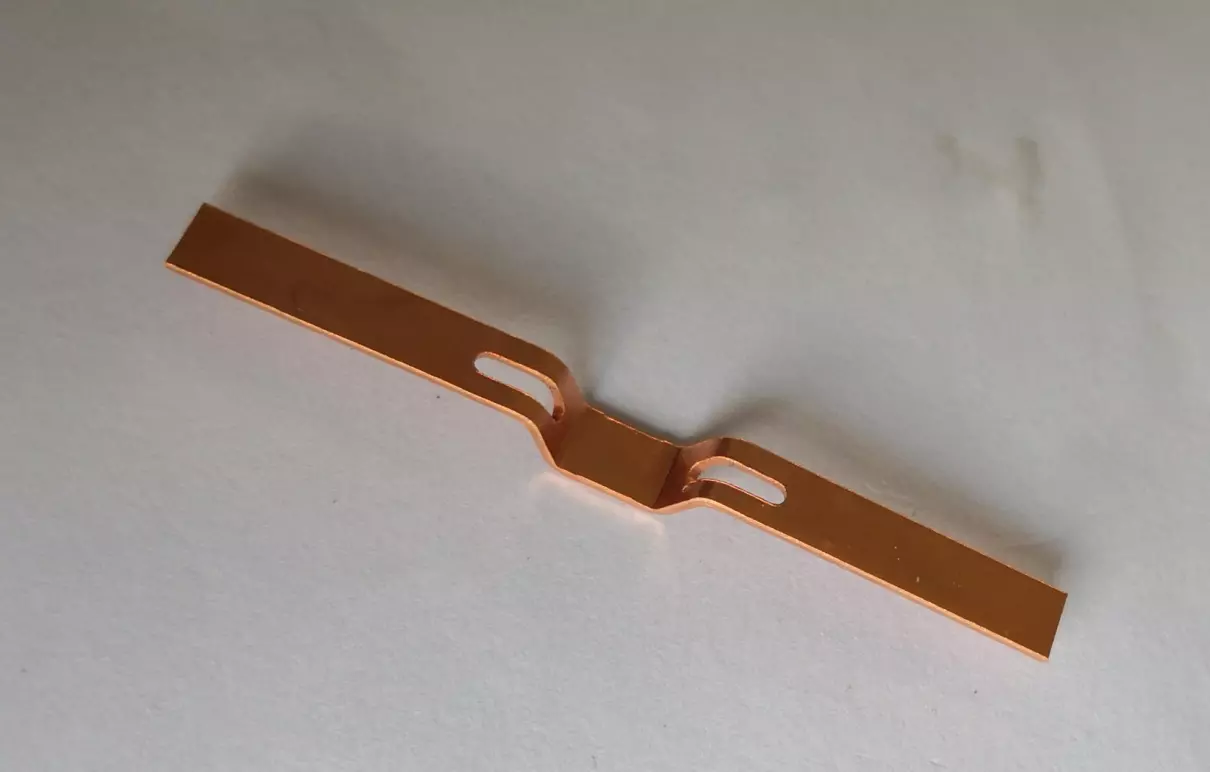

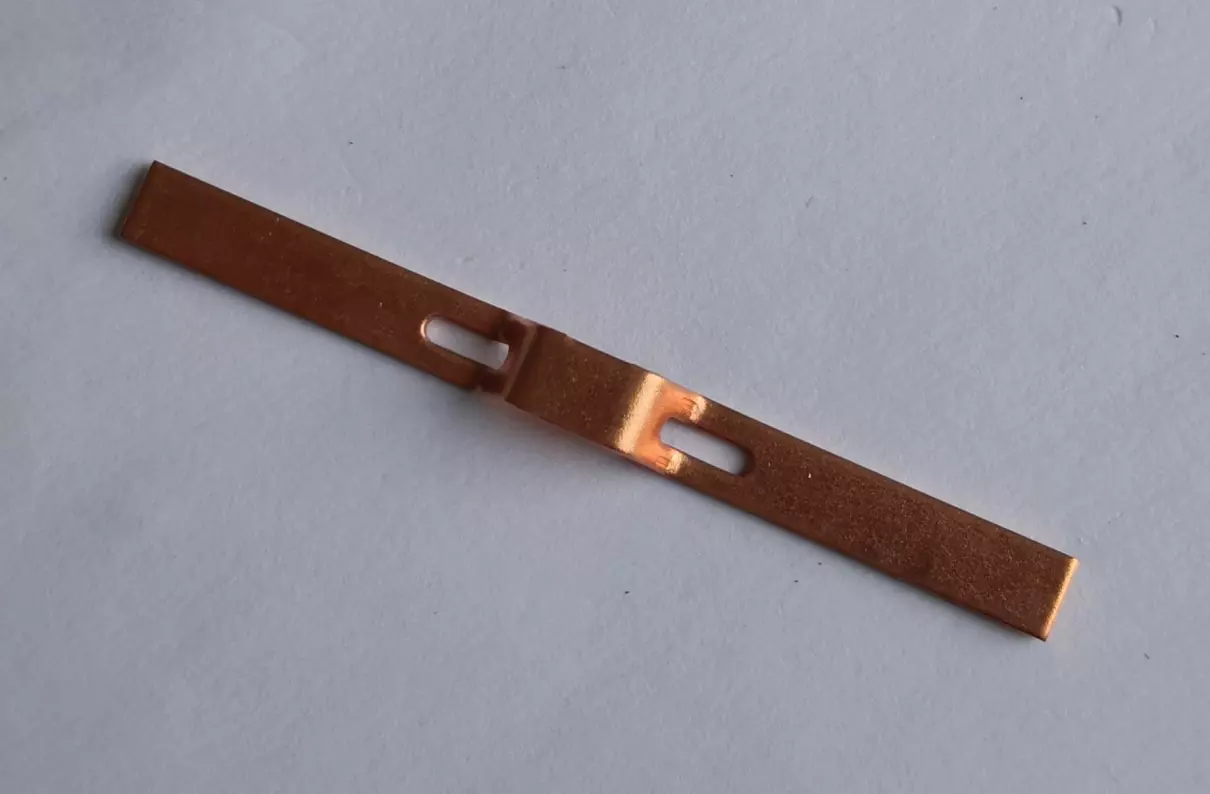

拆出来看一下。
紫铜打造。
立面方向，厚度不错。

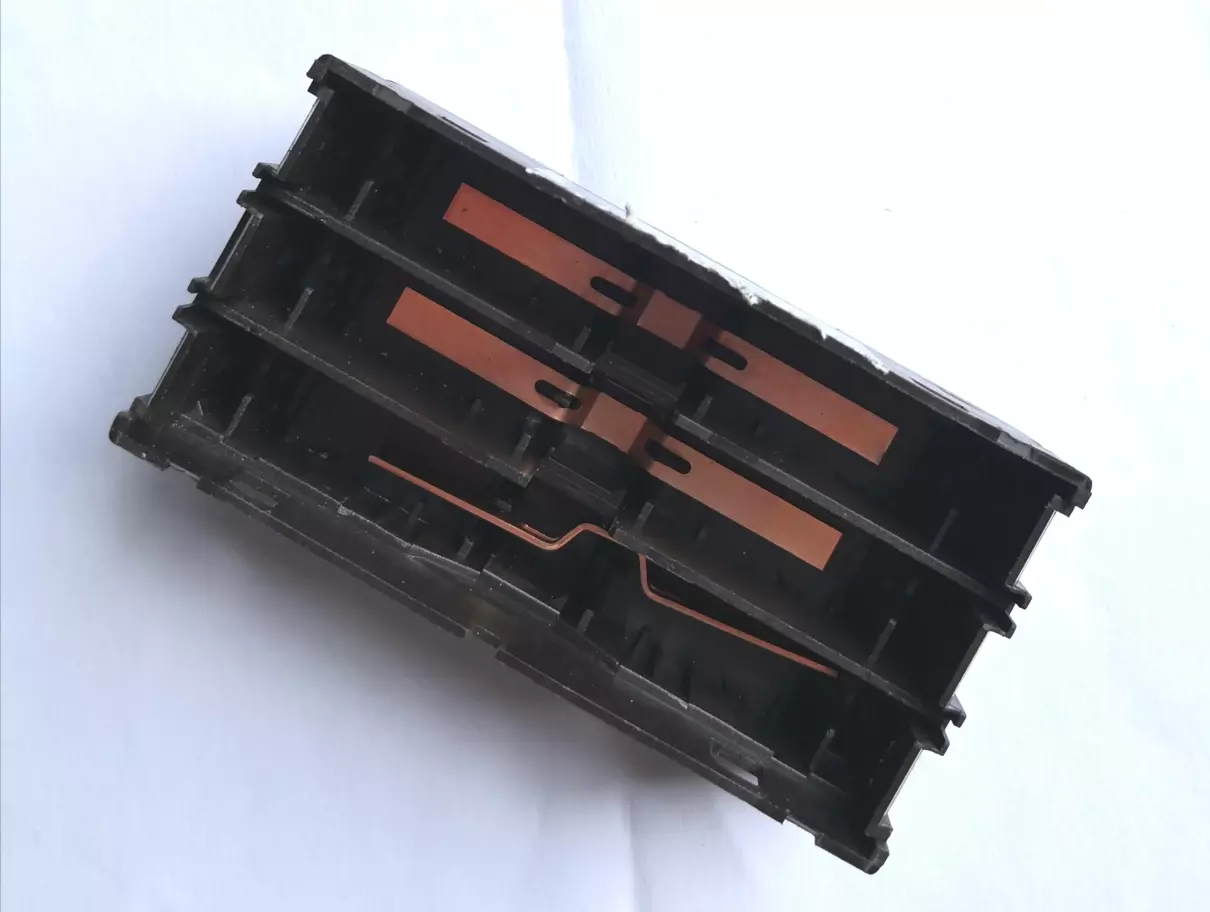

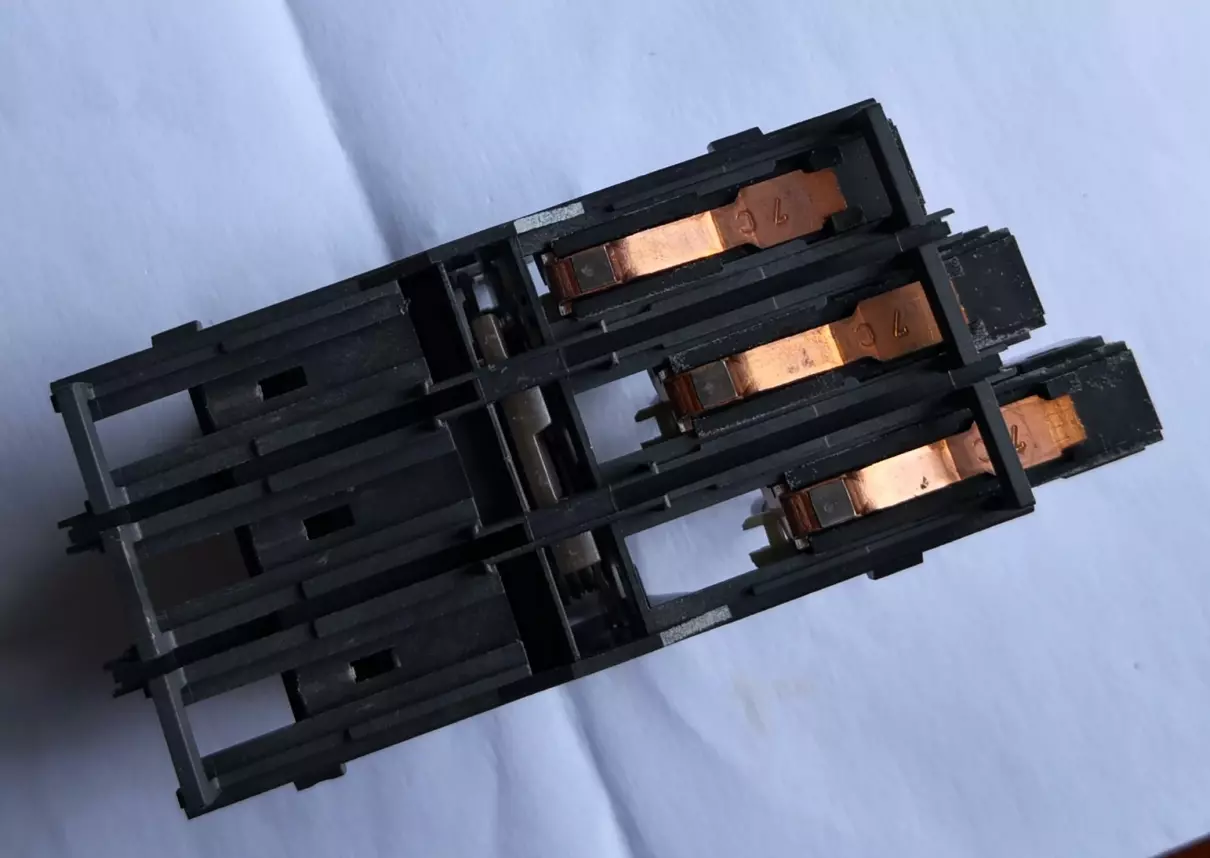

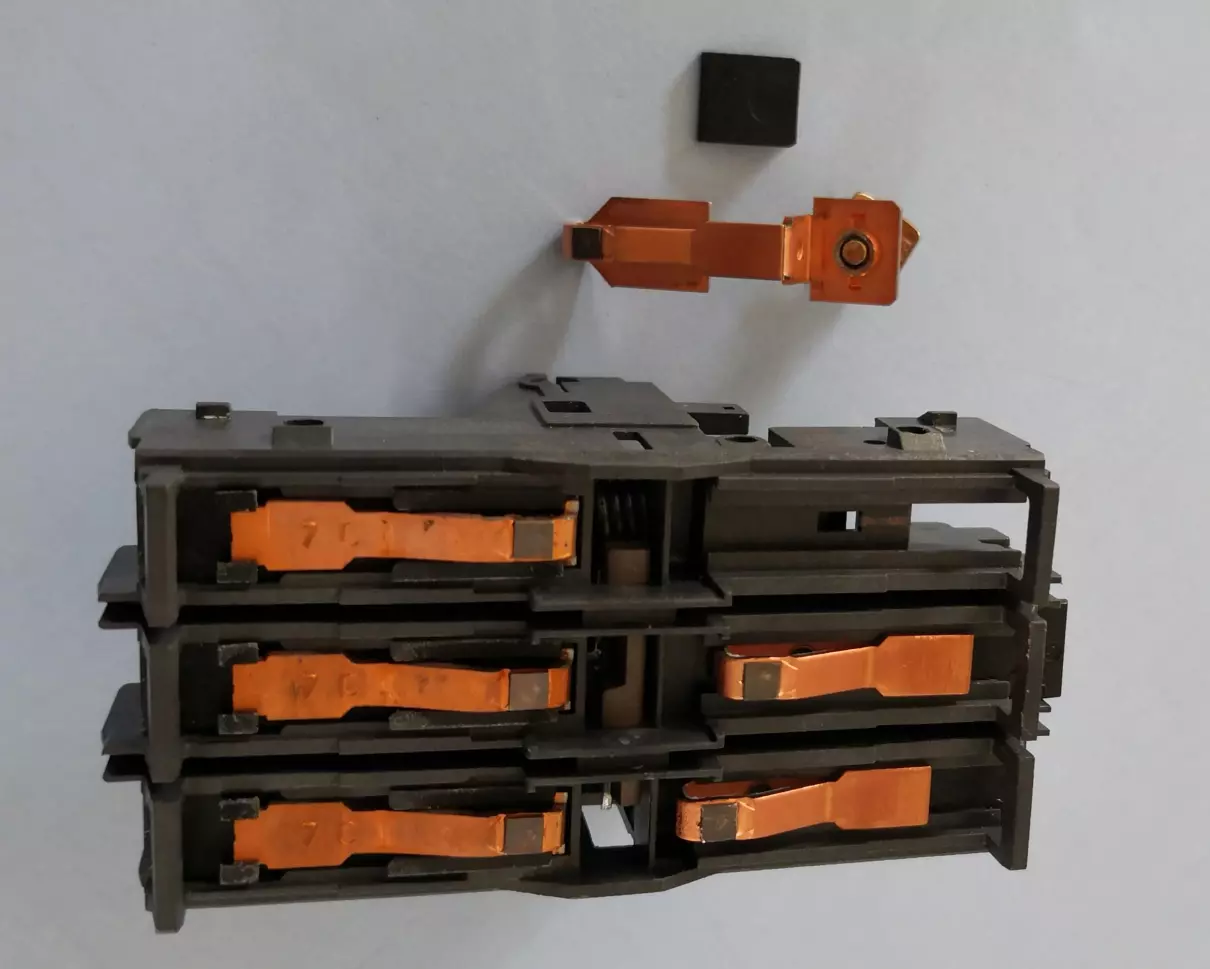

在机构塑壳的后背，还有和底壳铜条相接触的双金属导电部件，作用类似于热继电器。
双金属片设计成靠近中部，略有弯曲弧度的造型，发热过载时能断开和底壳过流铜条的接触，起到热继电器的作用。

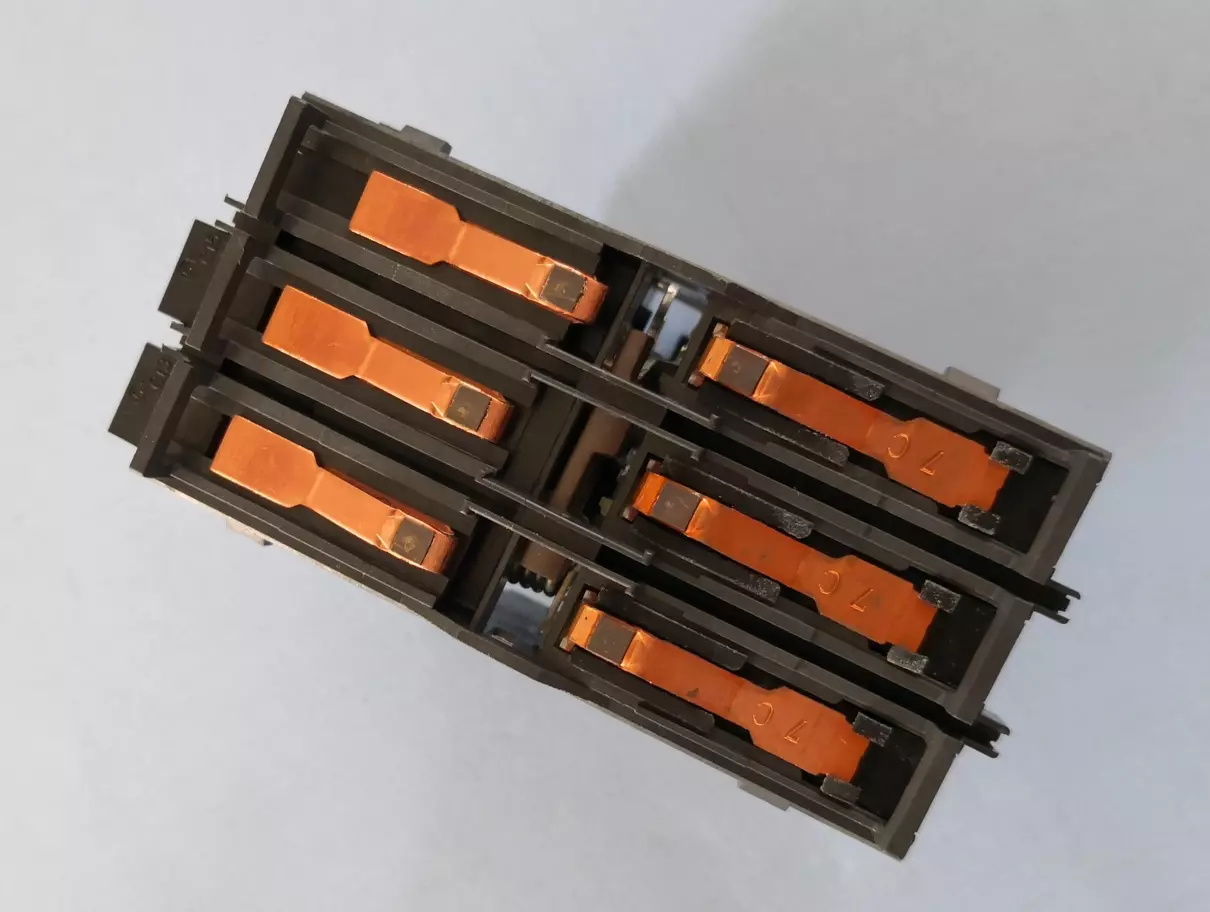

双金属片的正视图。

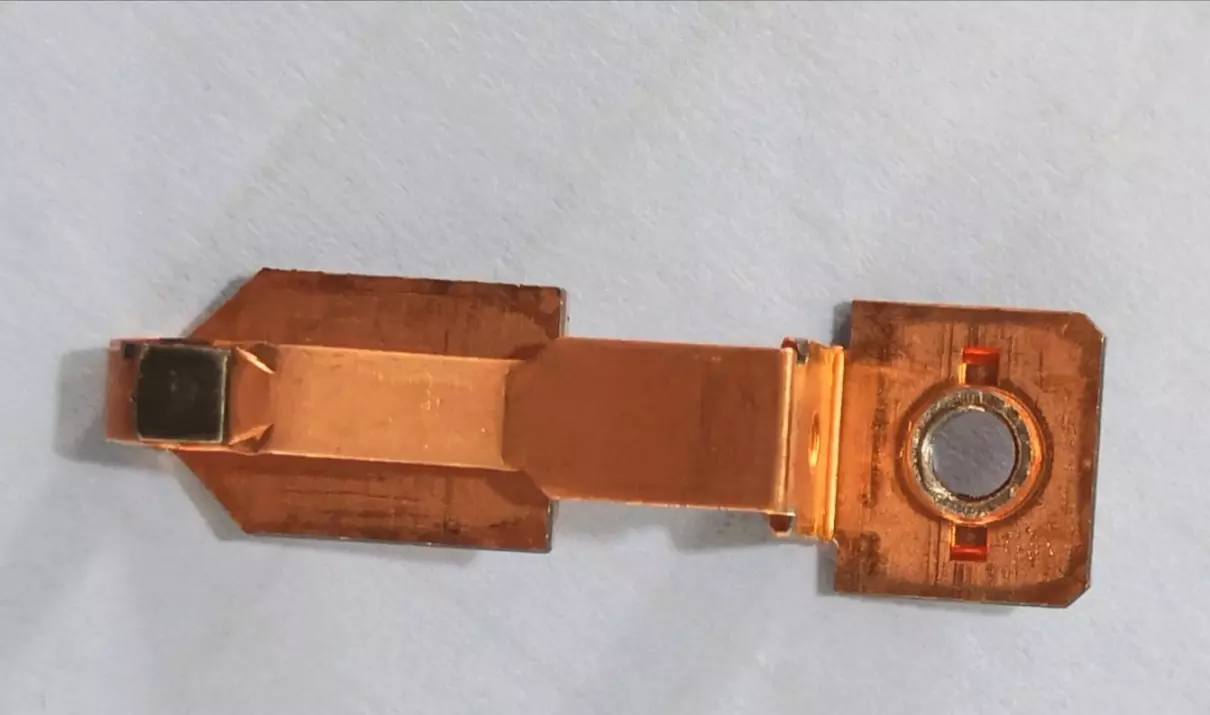

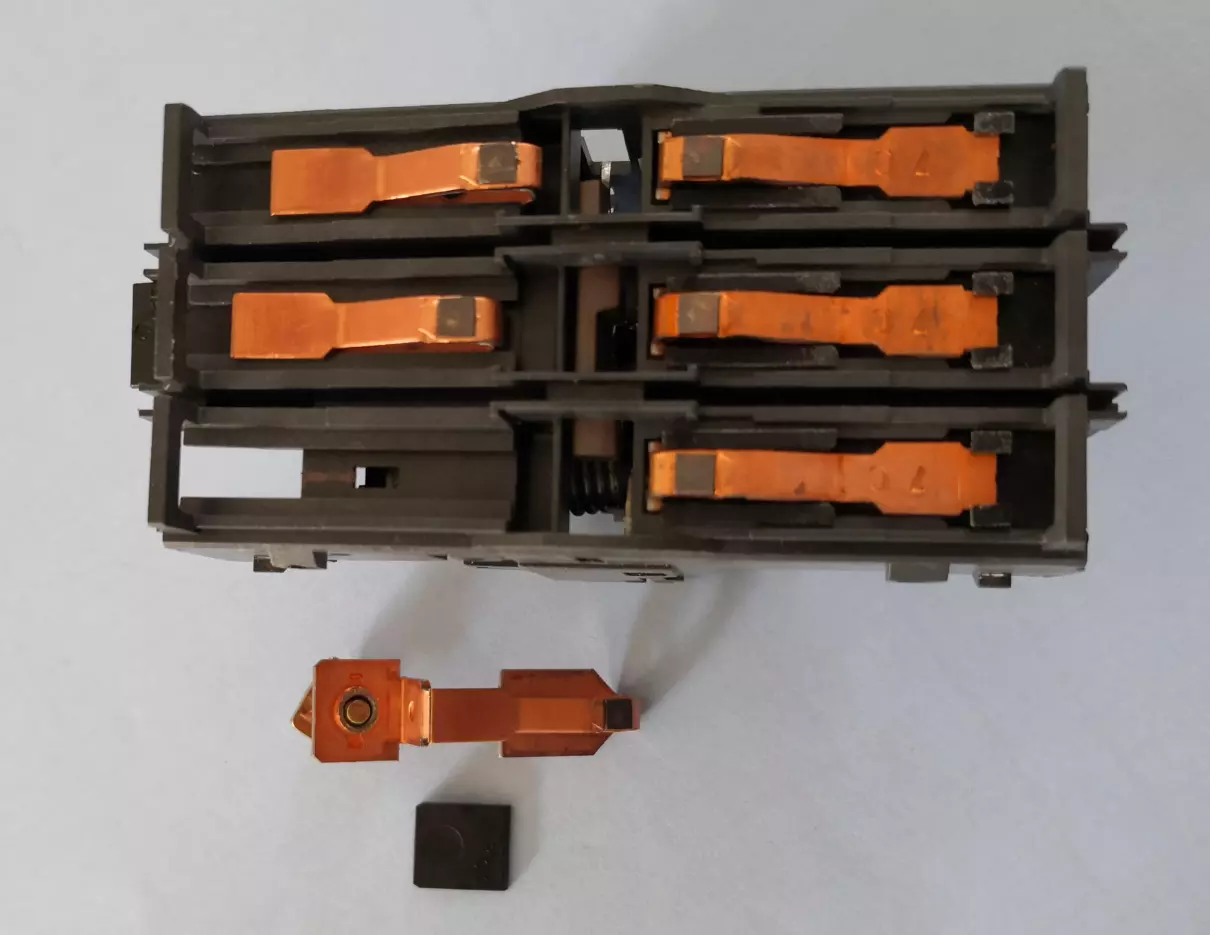

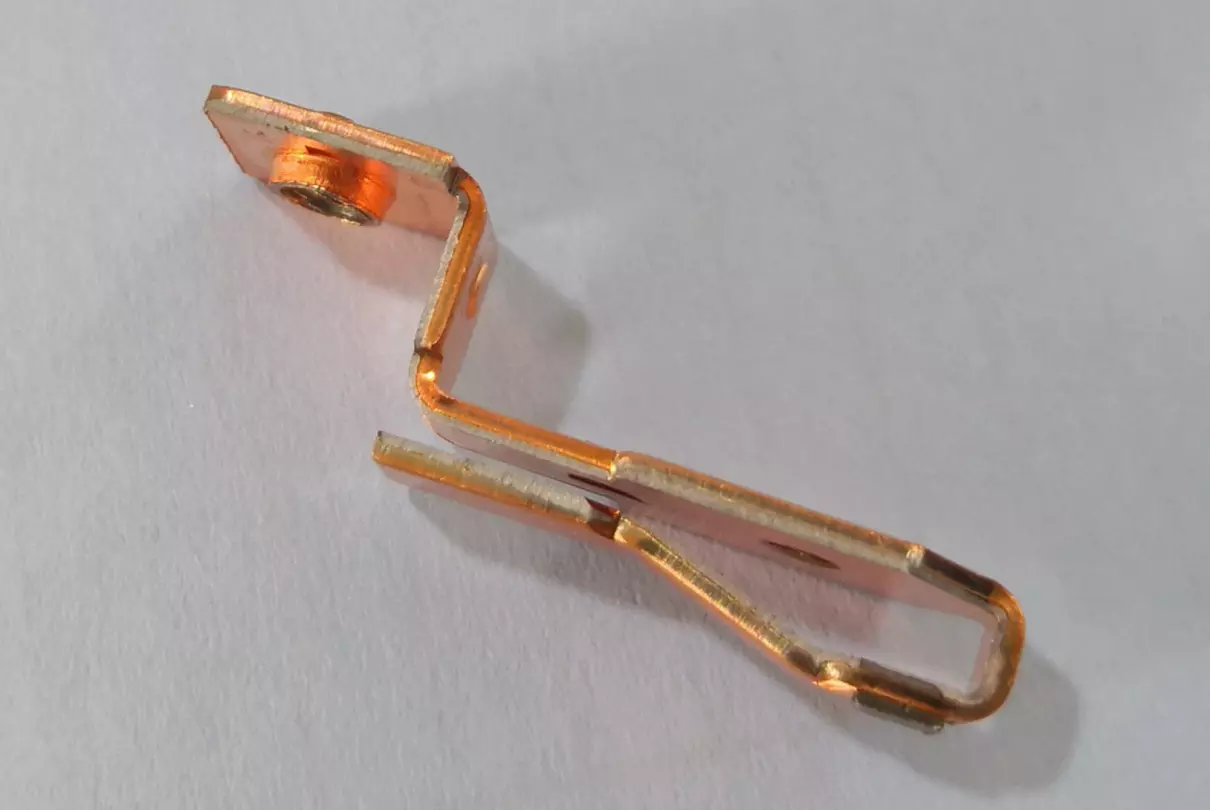

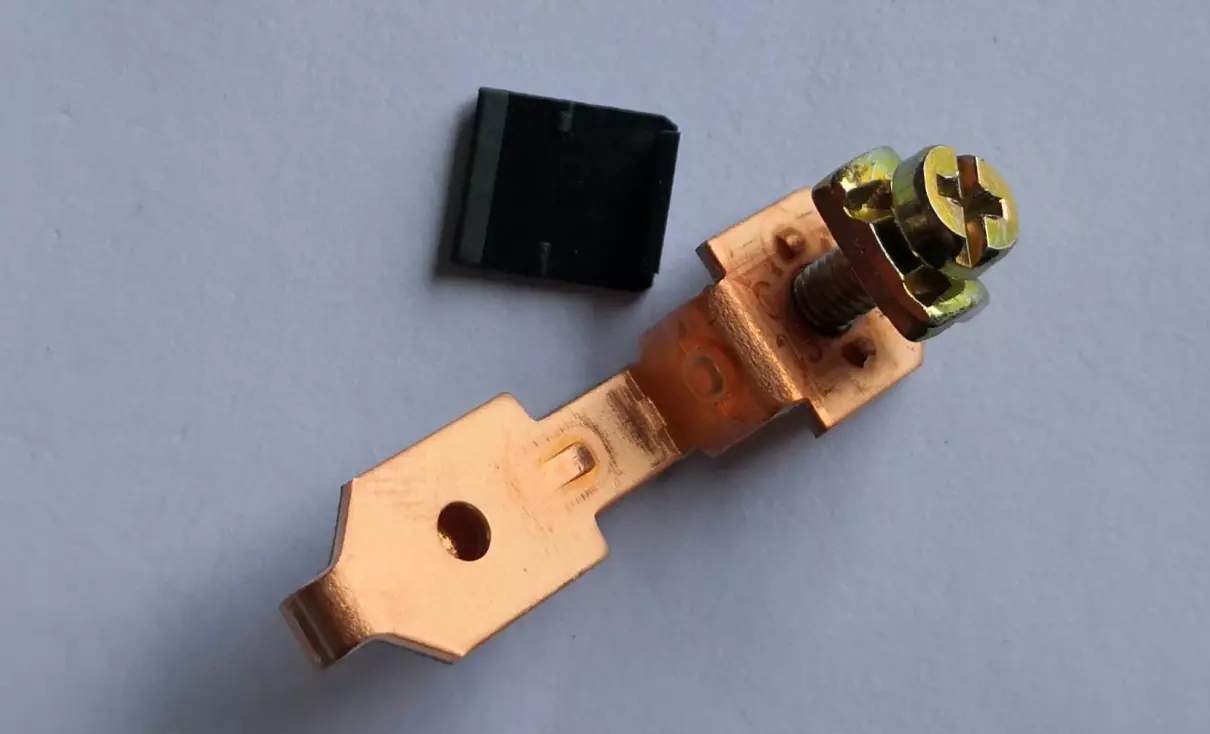

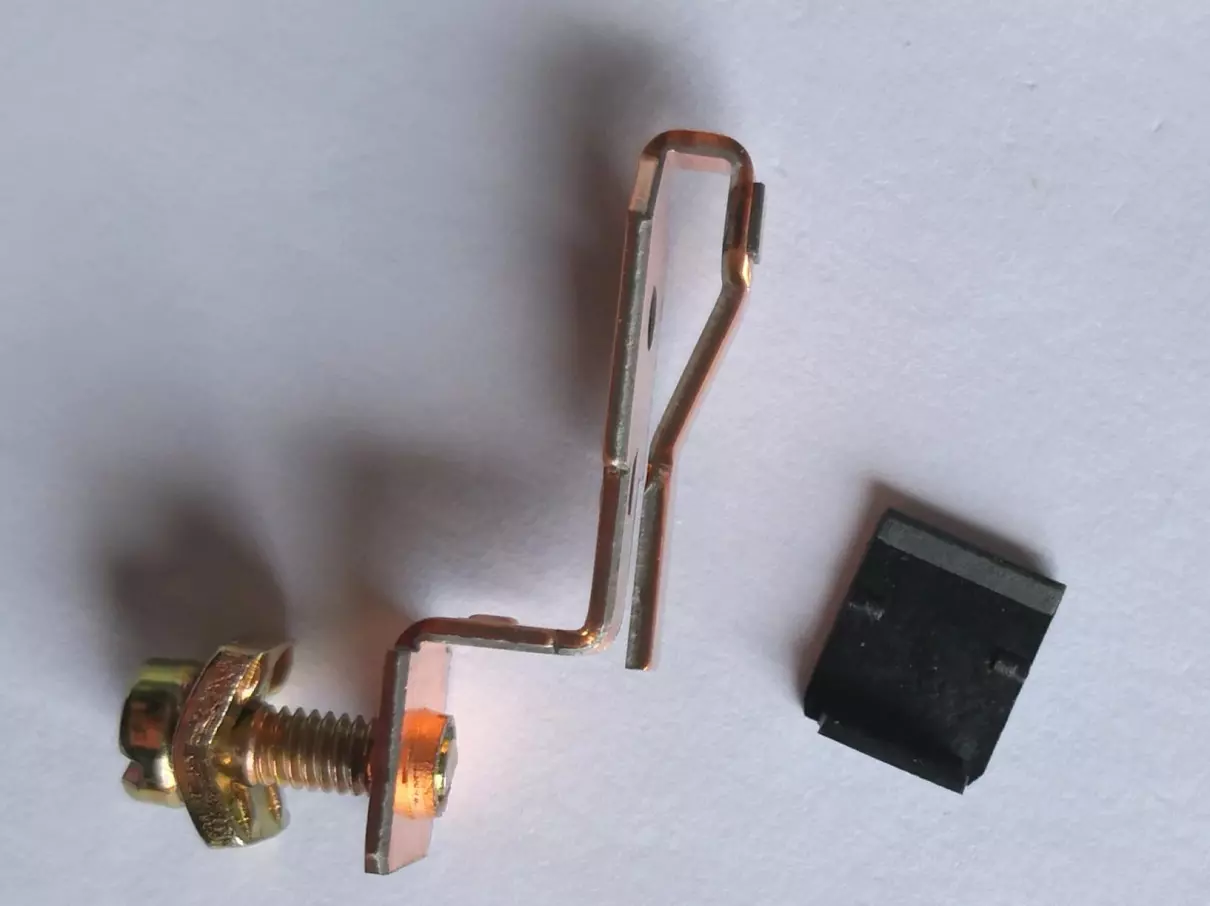

取下一个看。
黑色部件是耐高温的塑料压块，限制双金属铜片在槽内不会移位。
双金属导流片的侧面细节，侧面可以明显看到双层金属的分界：一层是紫铜，一层是铁镍合金，通过特殊工艺熔接在一起。
双金属导流片的正面细节
可以看到，带触点的一面是紫铜层，这一侧是真正的过流层。

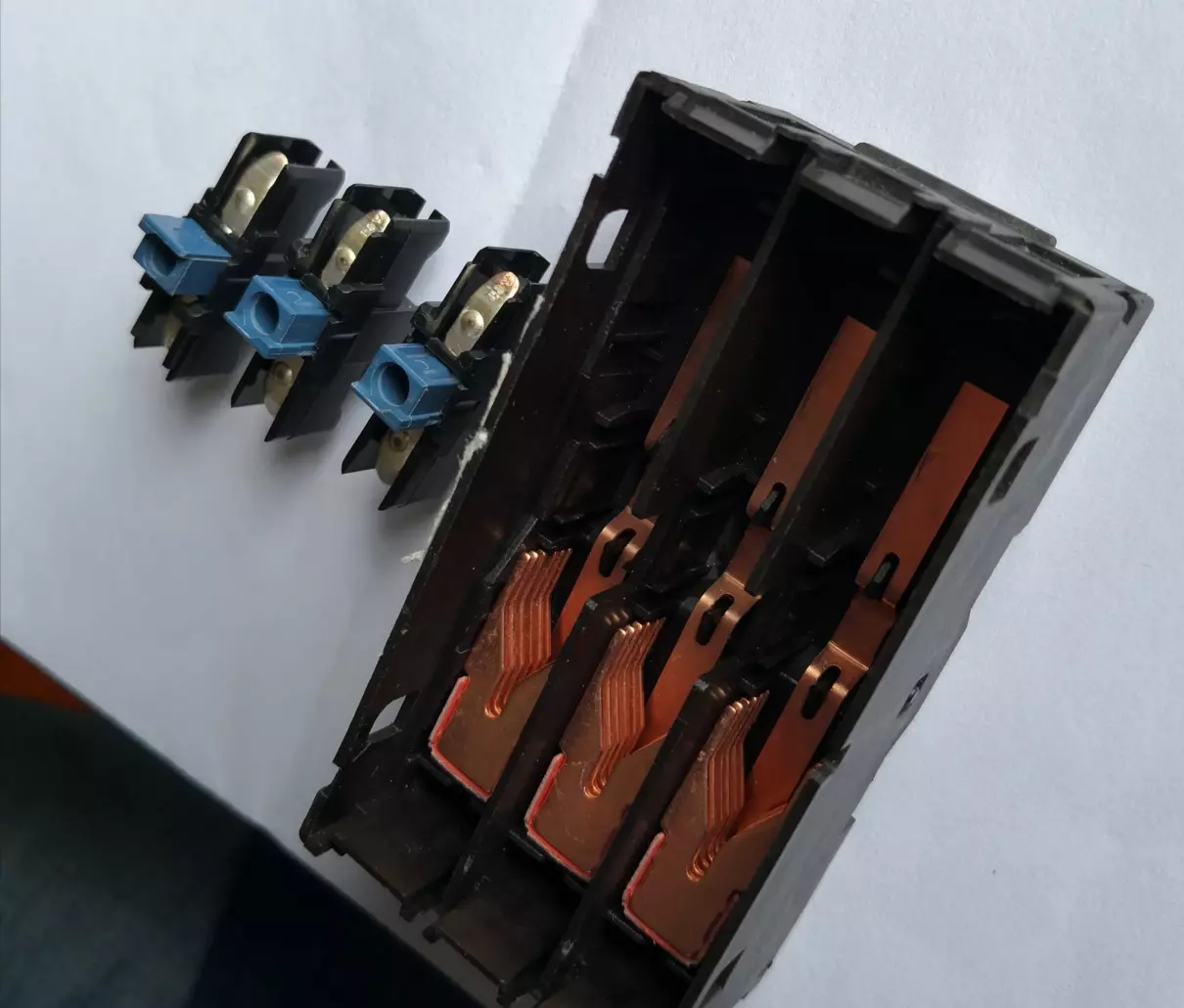

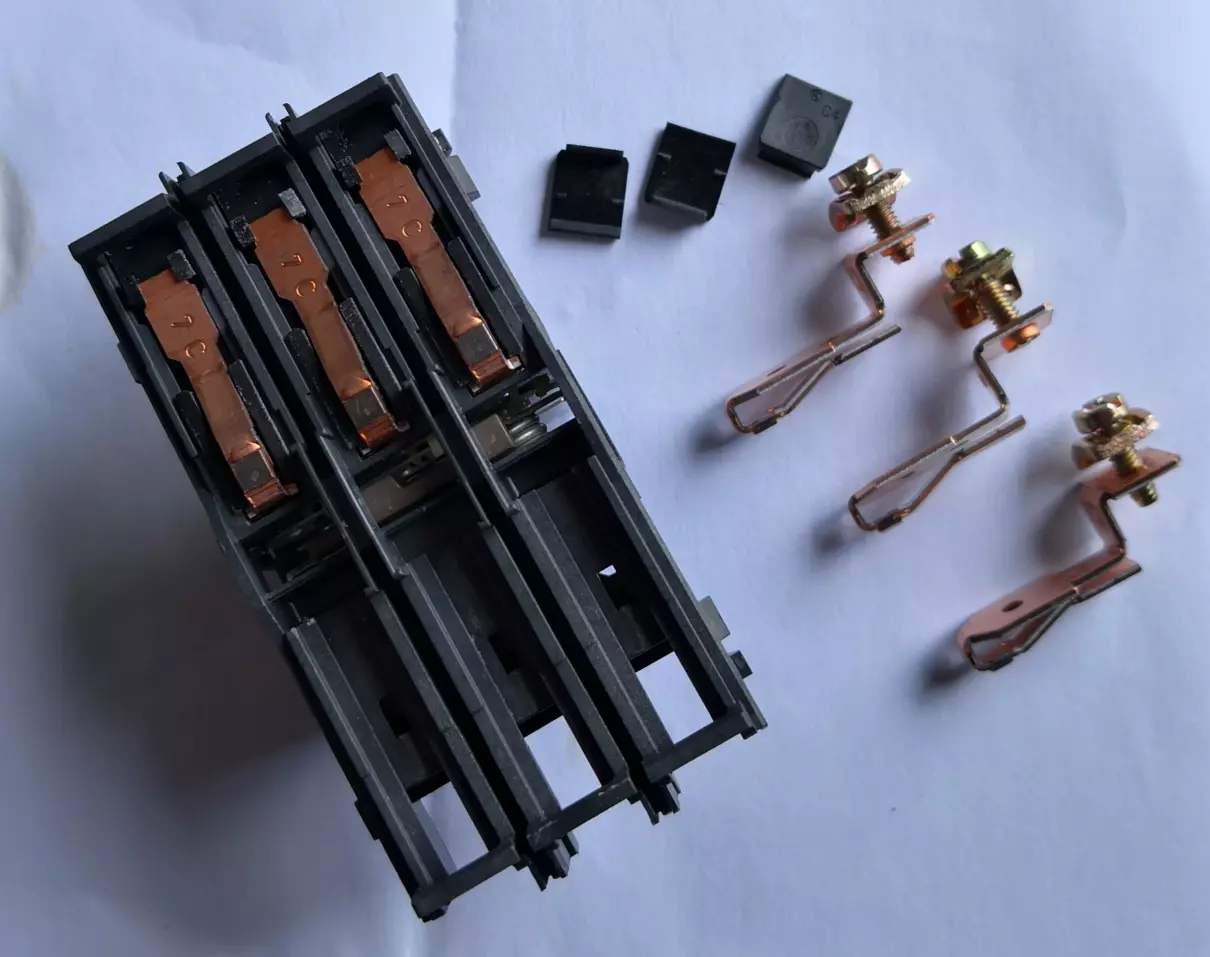

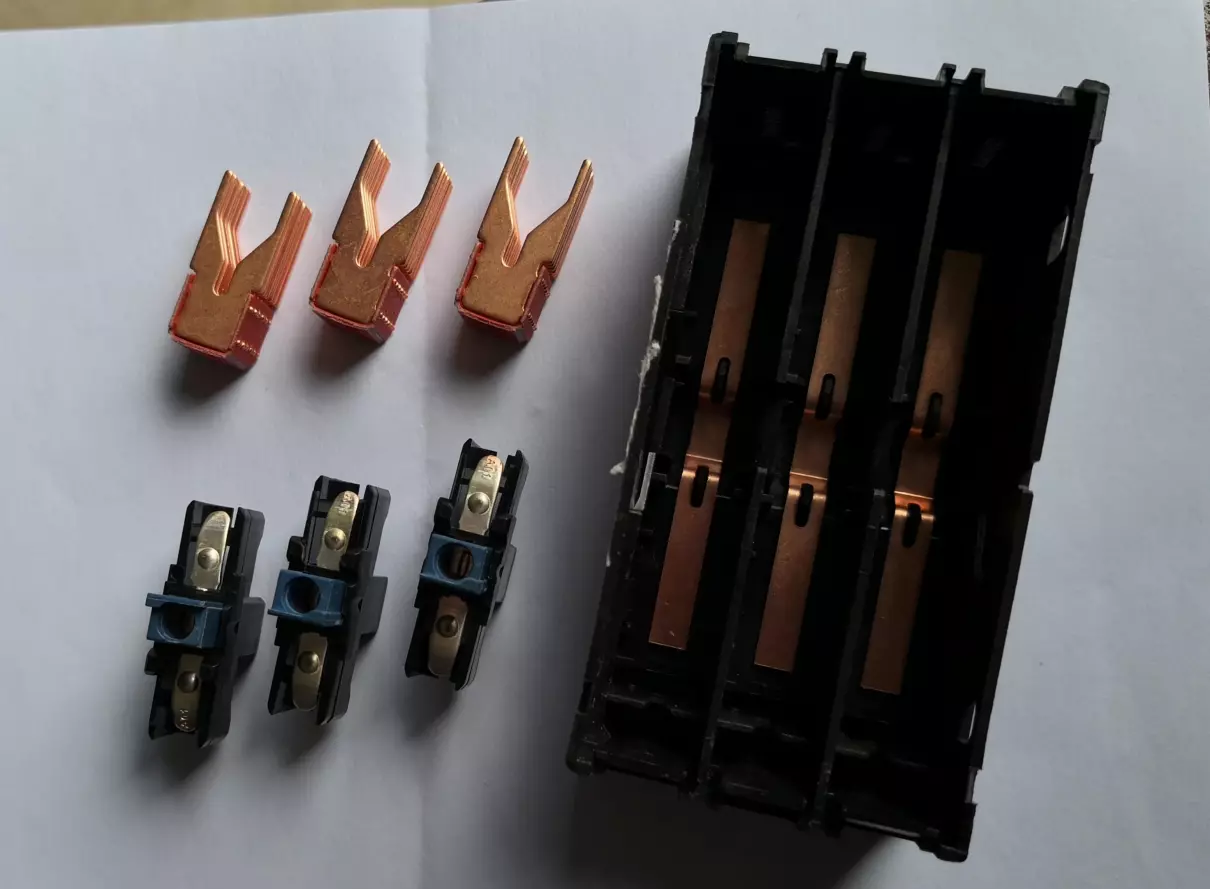

全取出来看一下。

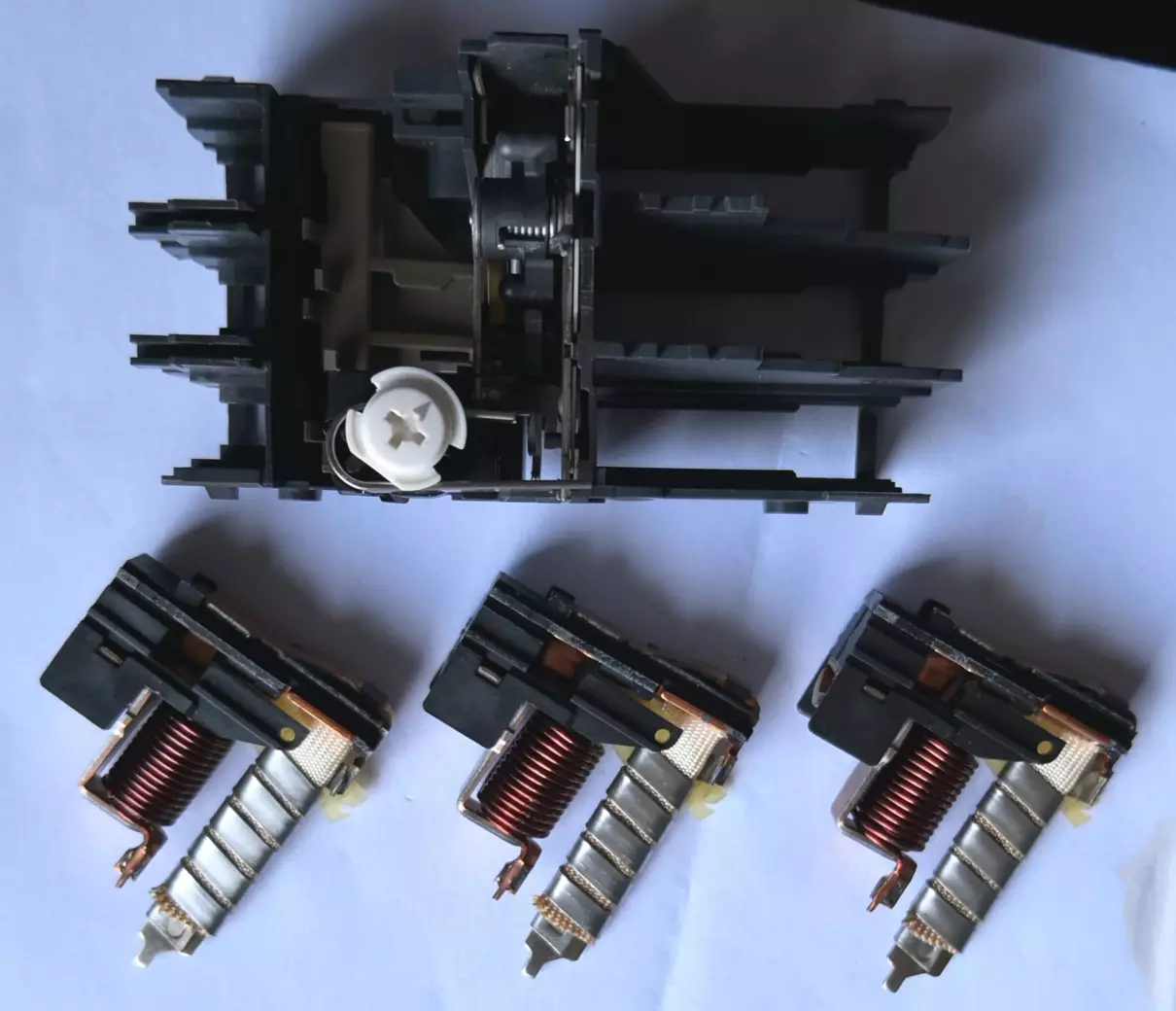

抽出三相的过流脱扣器部件。

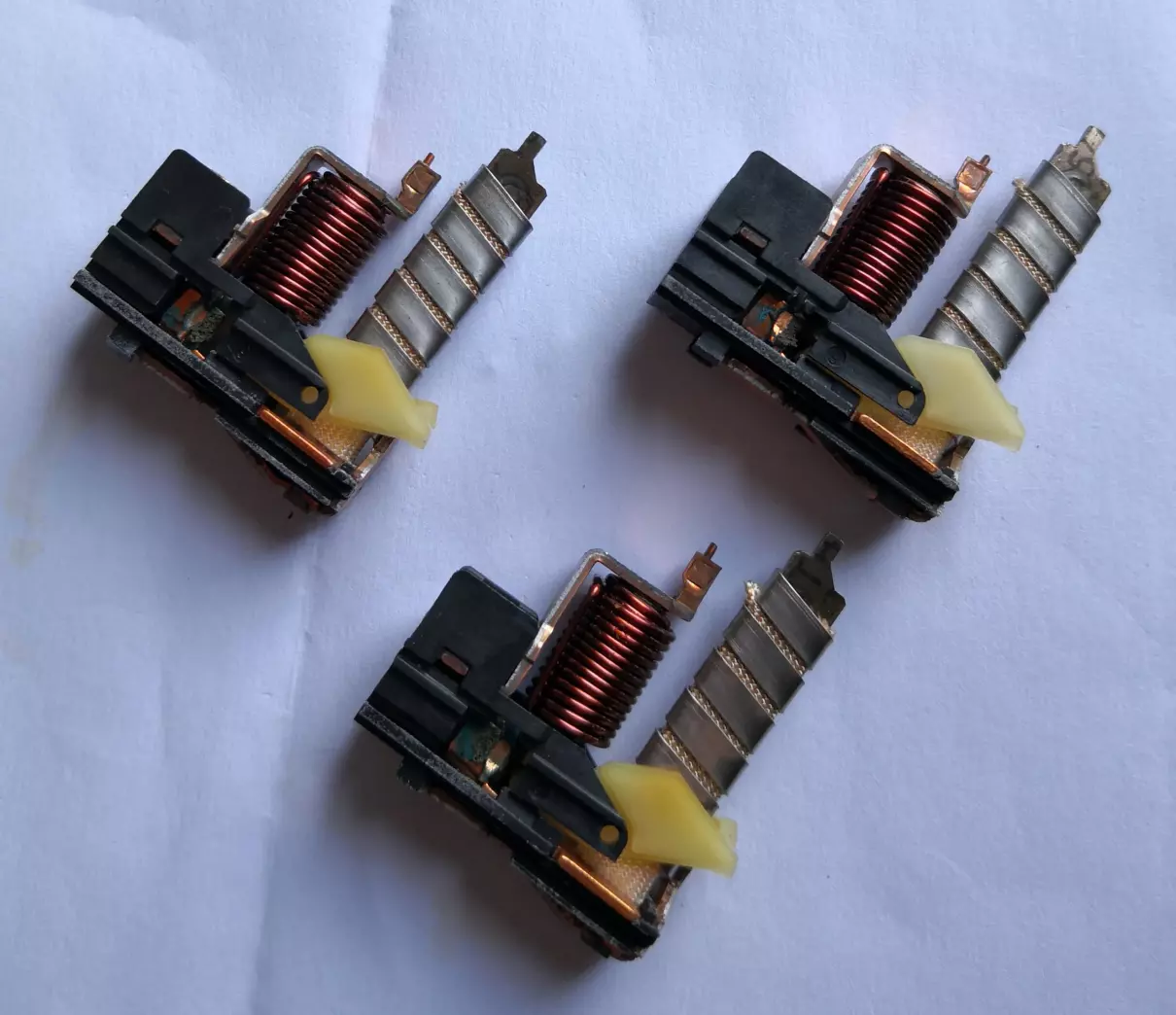

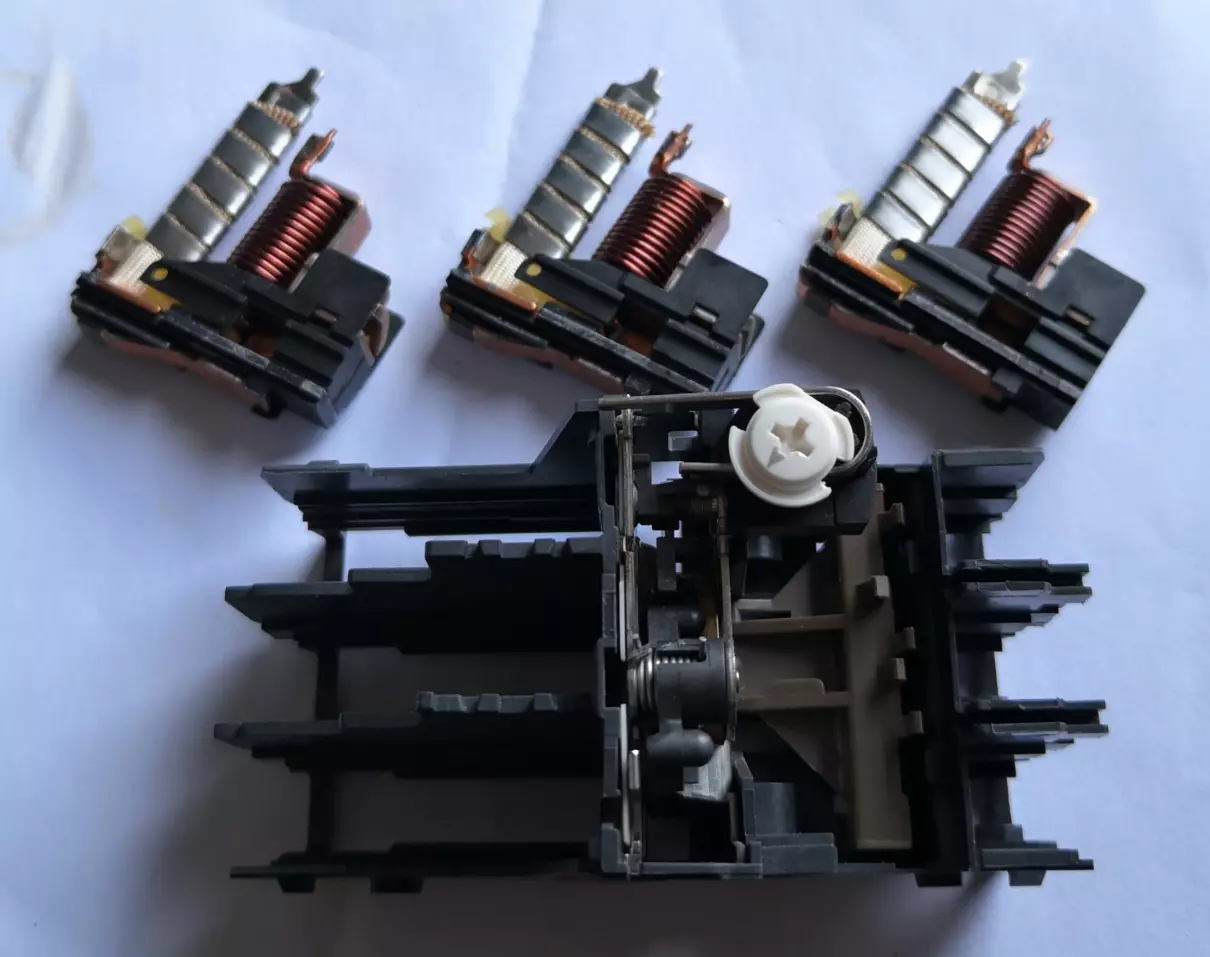

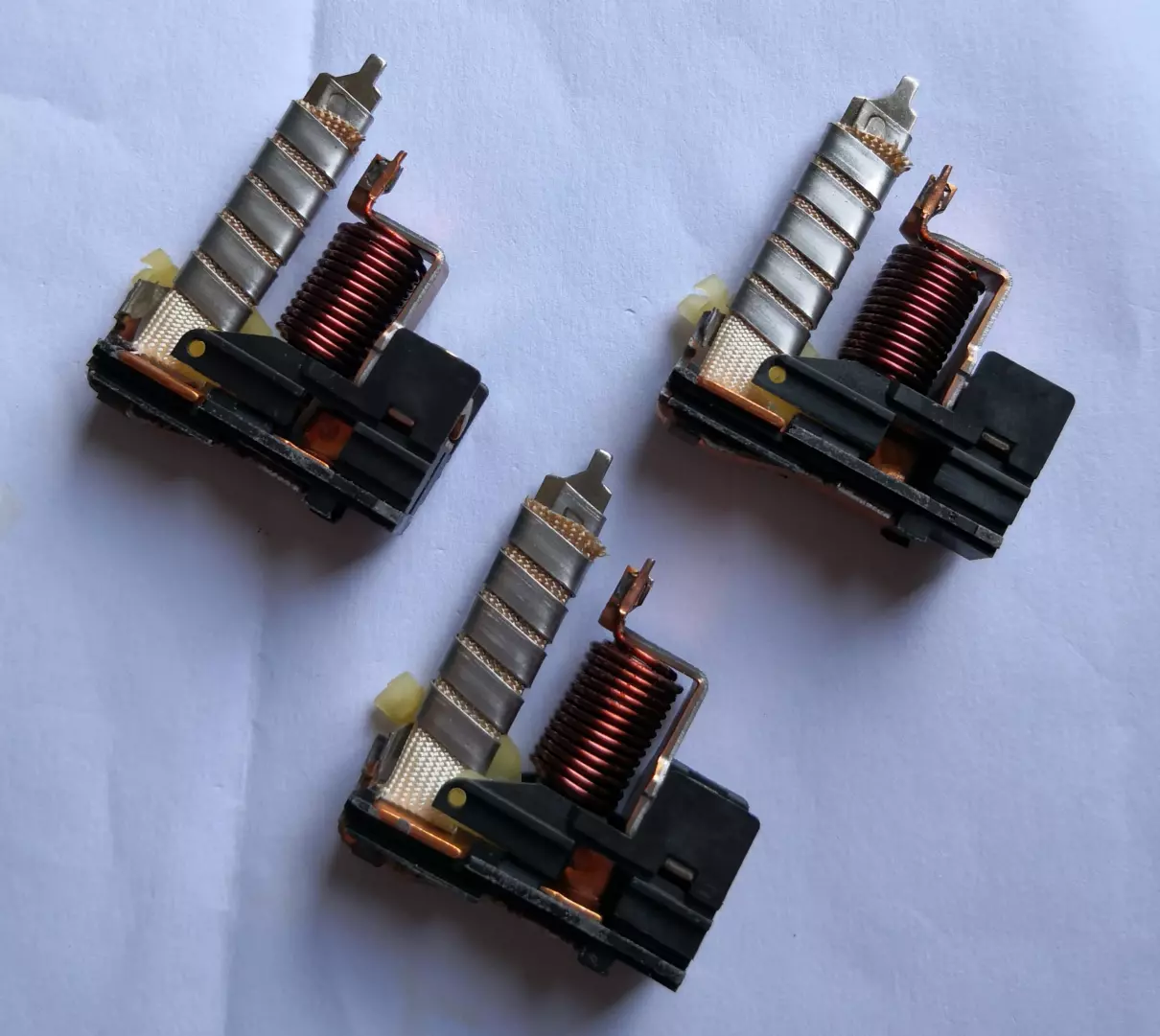

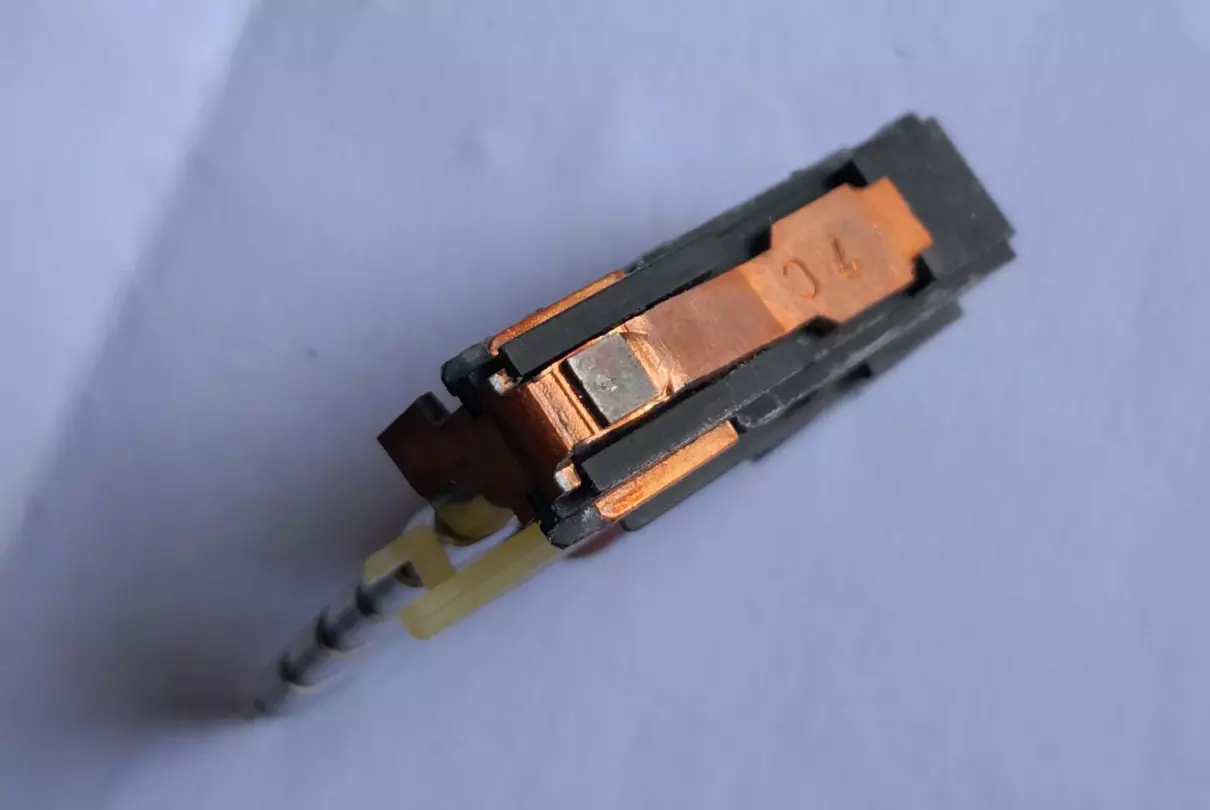

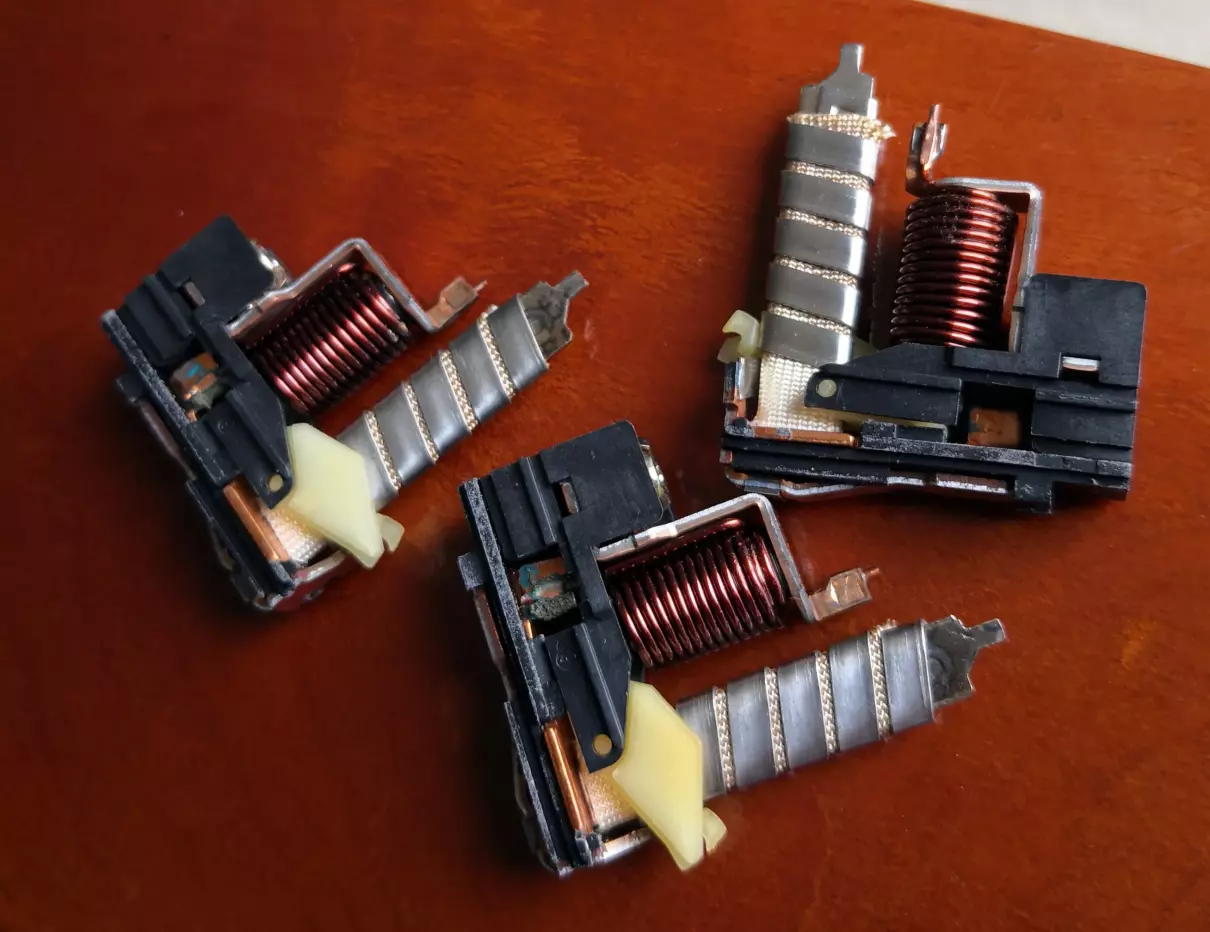

这是取下的三相过流脱扣机构元件。
做工很精致。

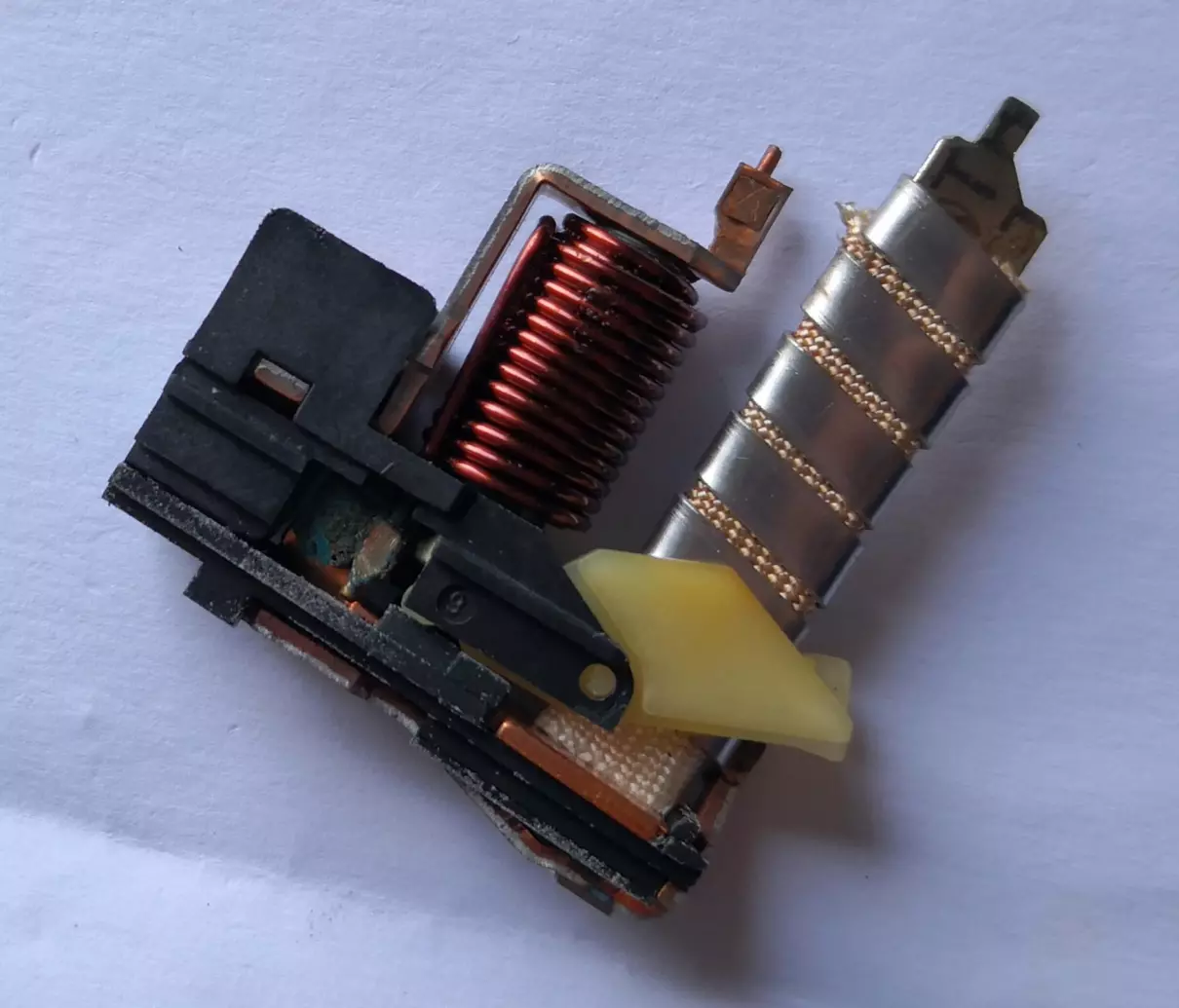

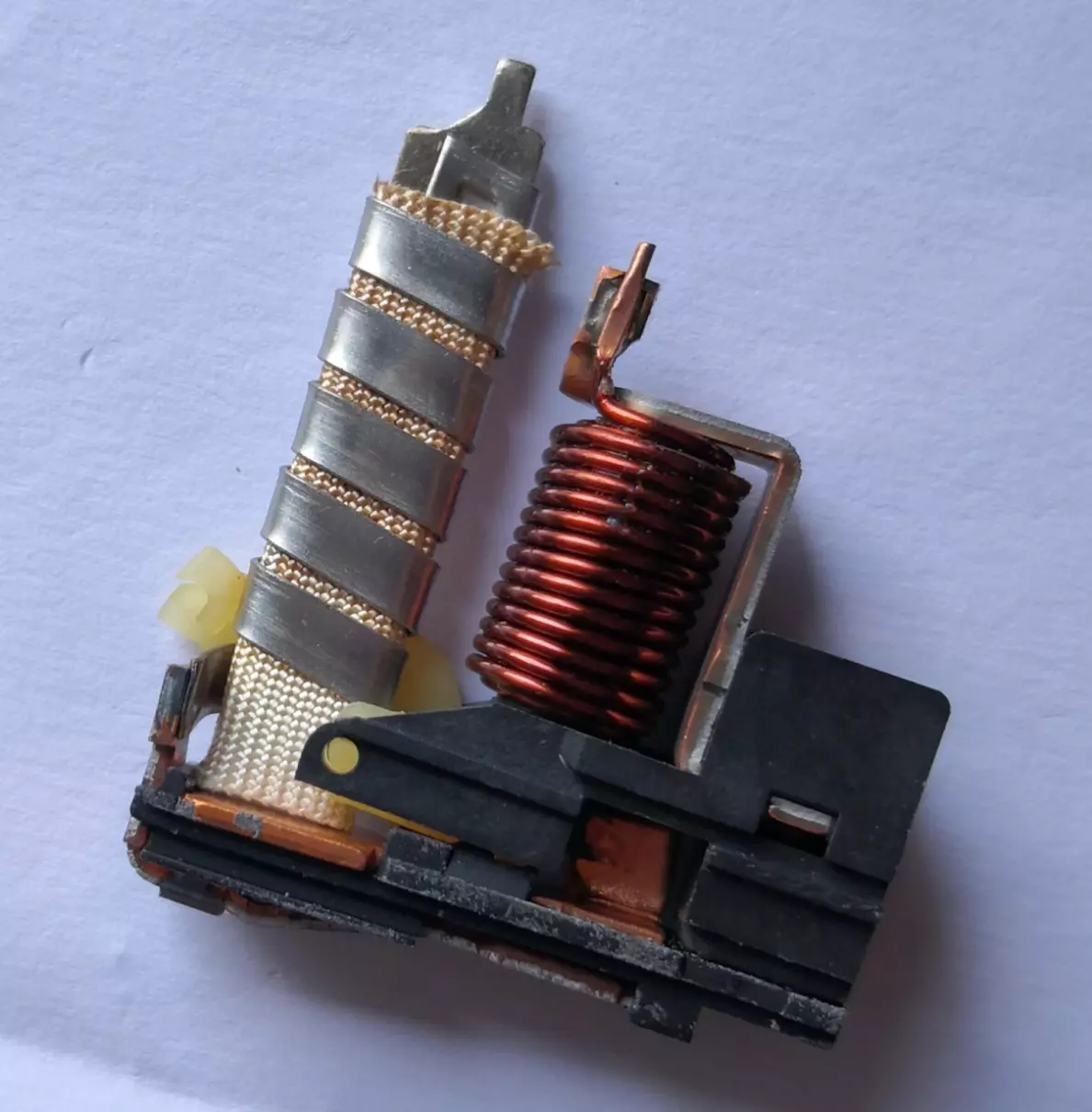

过流脱扣机构元件的一个侧面。
过流脱扣机构元件的另一个侧面。
后面的螺旋状金属片是热感应机构，机构过载脱扣时，螺旋状金属片同时受热发生位移，使辅助开关的动作拨杆动作，类似电热水器的STRIX温控器。
注意过流脱扣机构元件根部的黄色传动杠杆，和过流脱扣线图的衔铁相联。

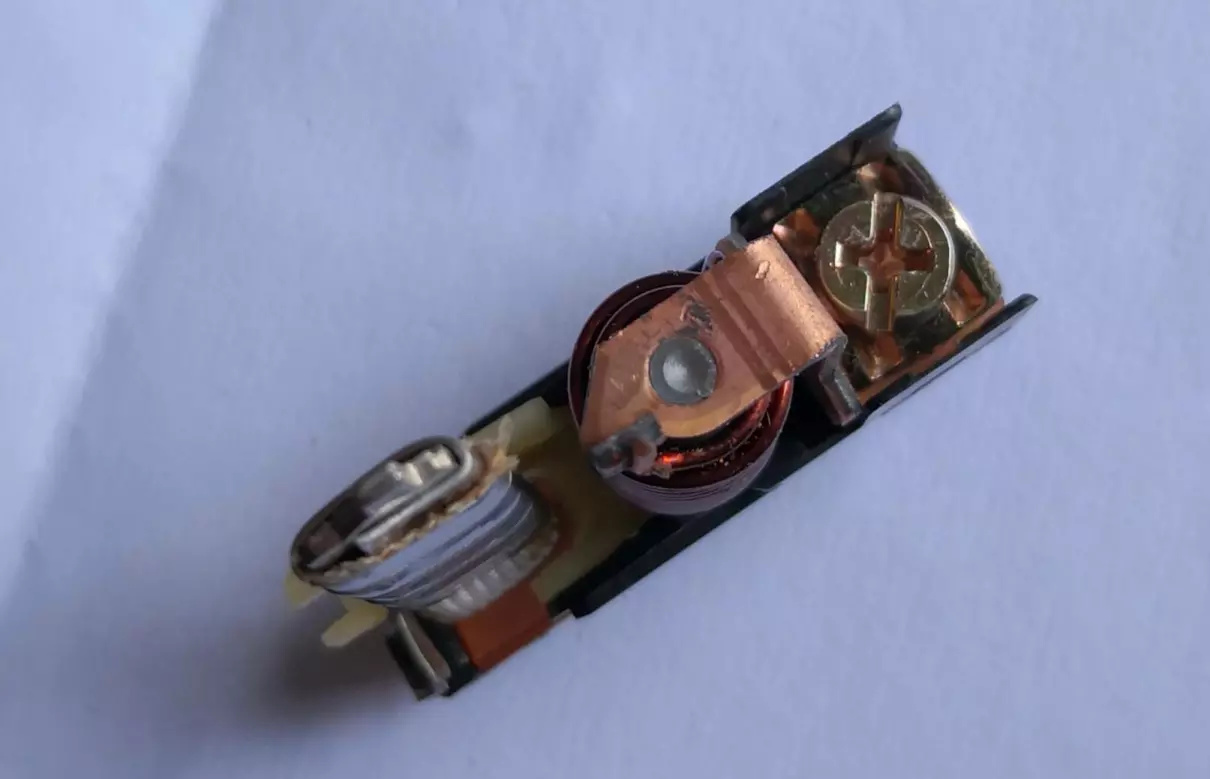

脱扣元件的正面立视图。
脱扣元件的底部立视图。
这样精致的部件，总忍不住想多照几张。

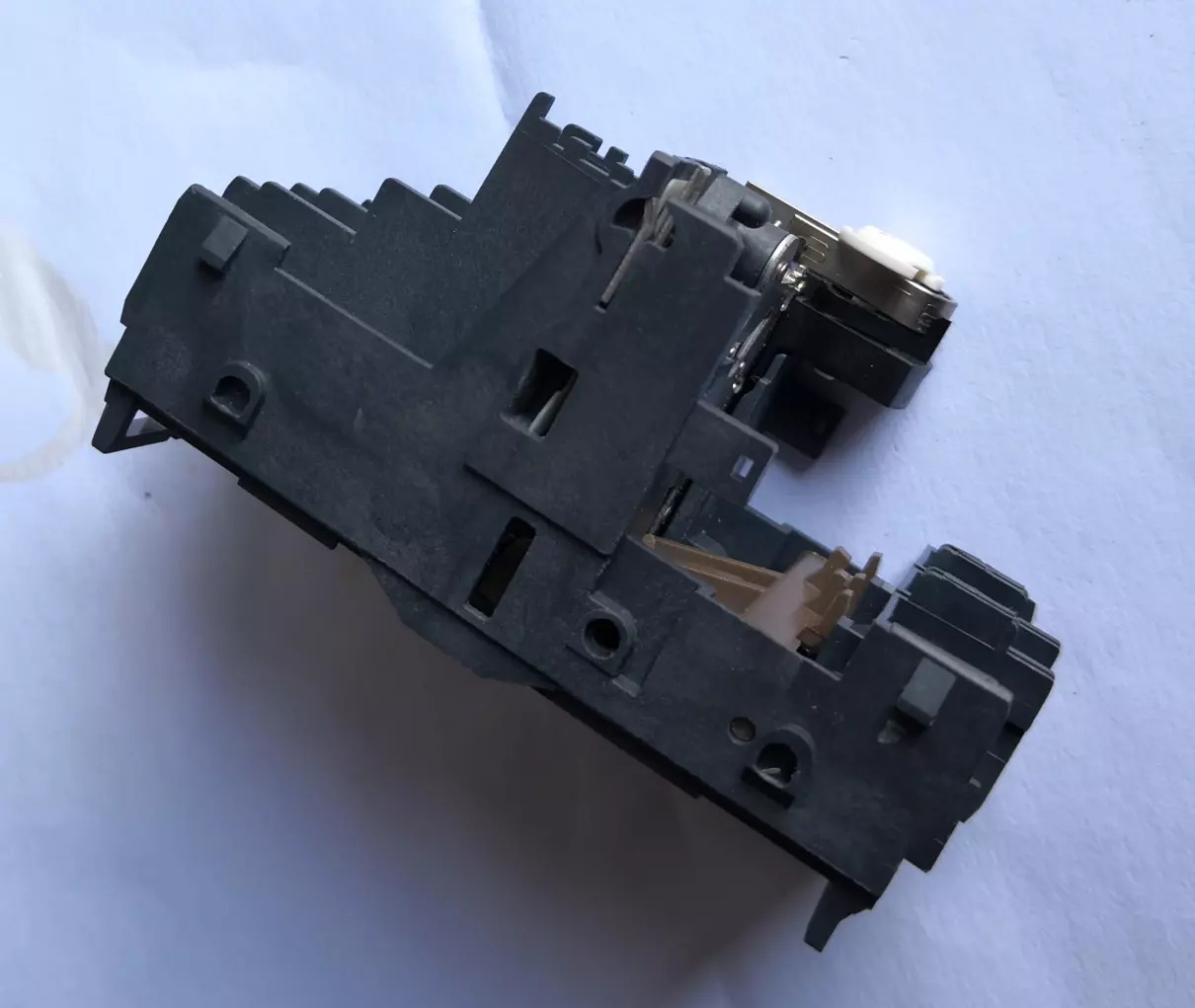

拿掉过流部件的机构支座主体。
侧面看一下。

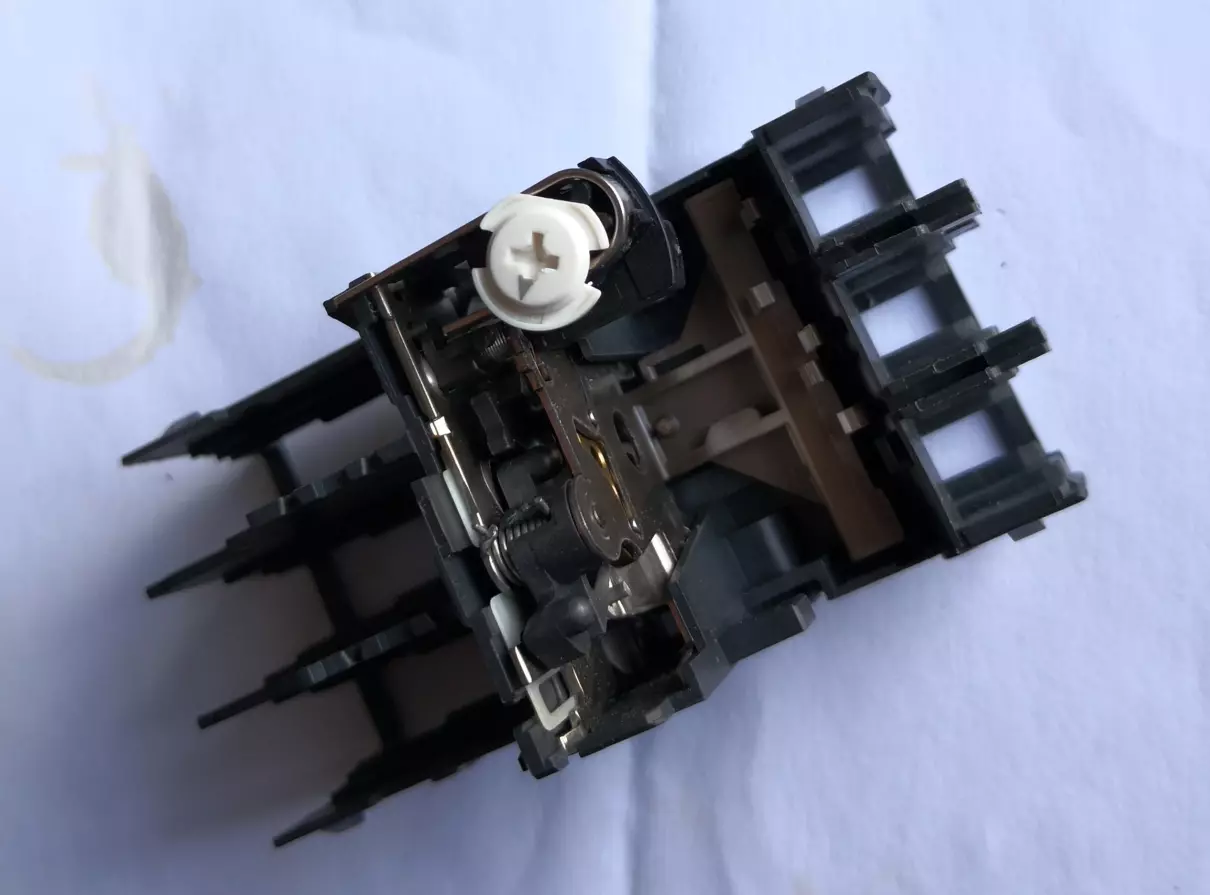

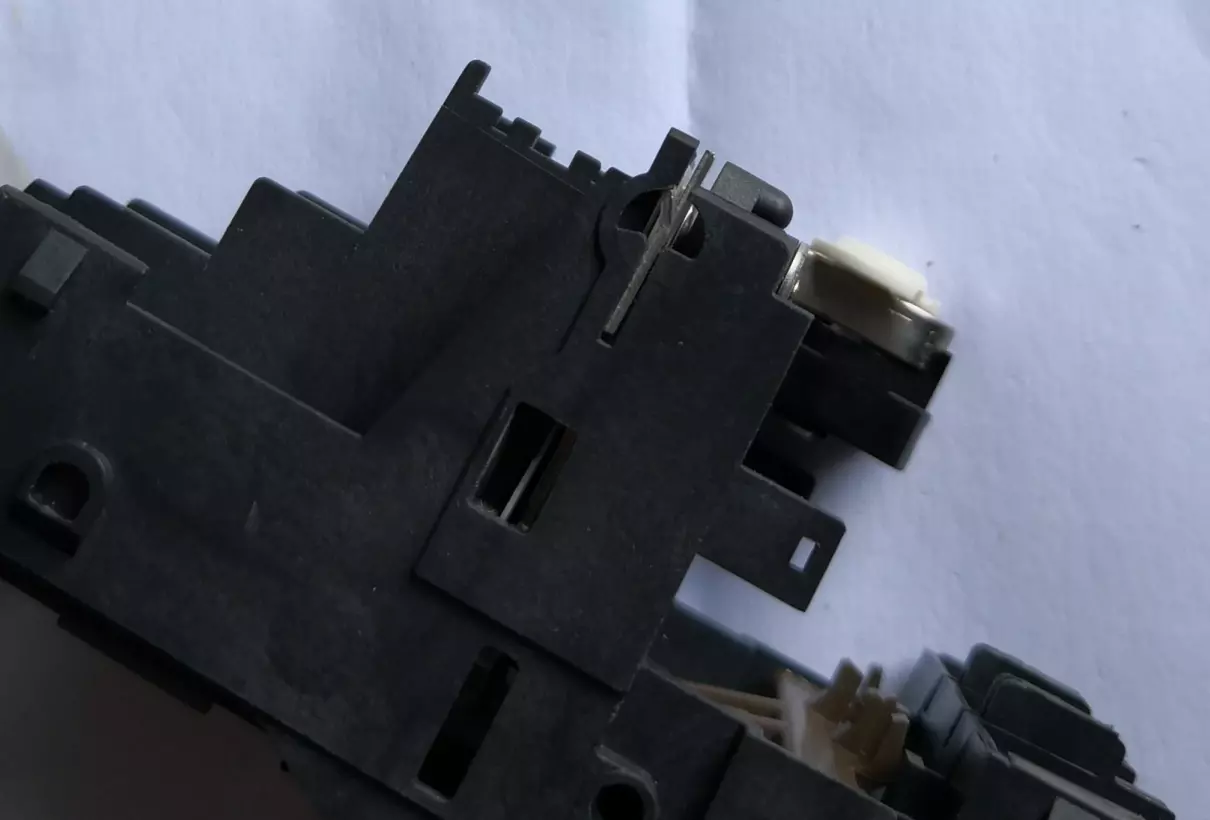

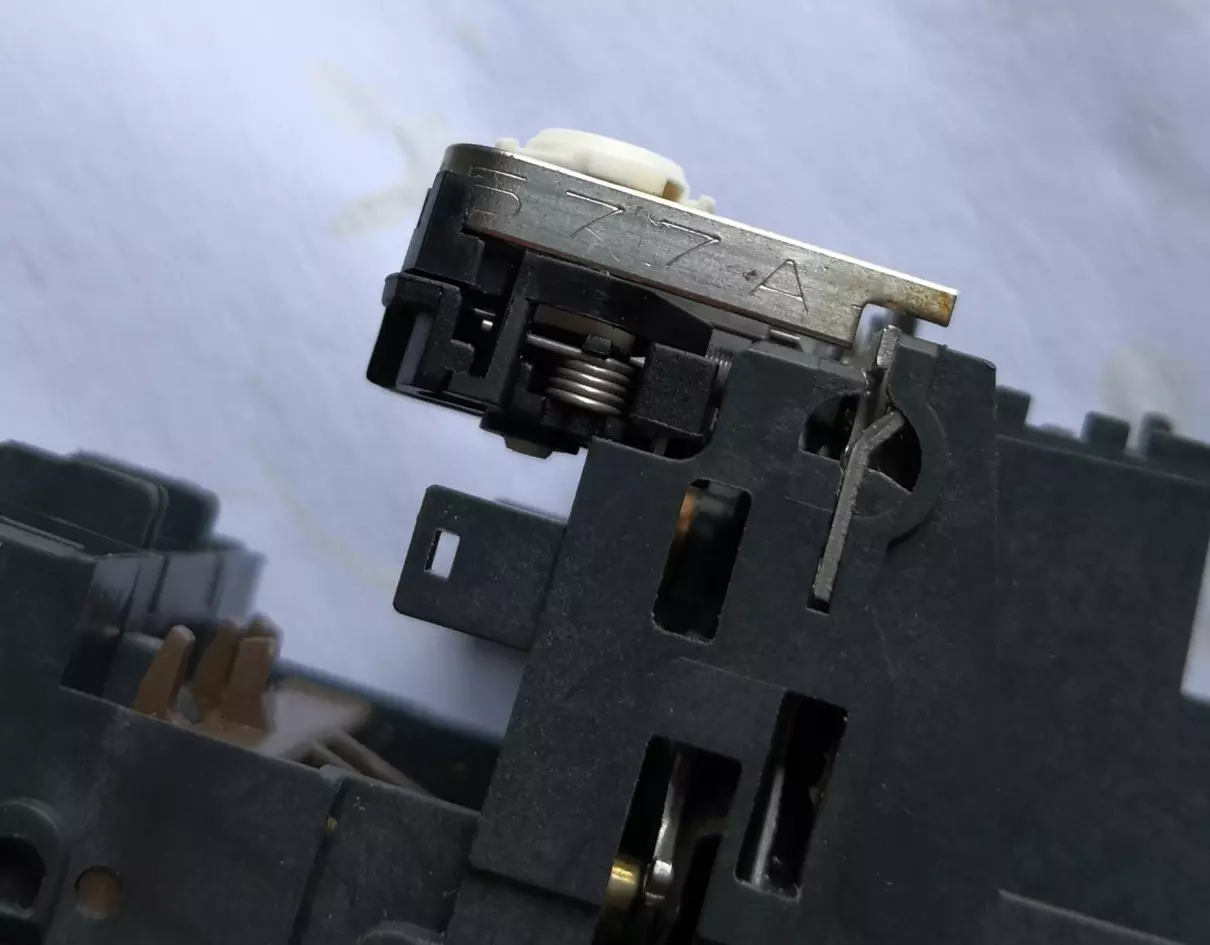

上面还有整定机构没有拆下来。

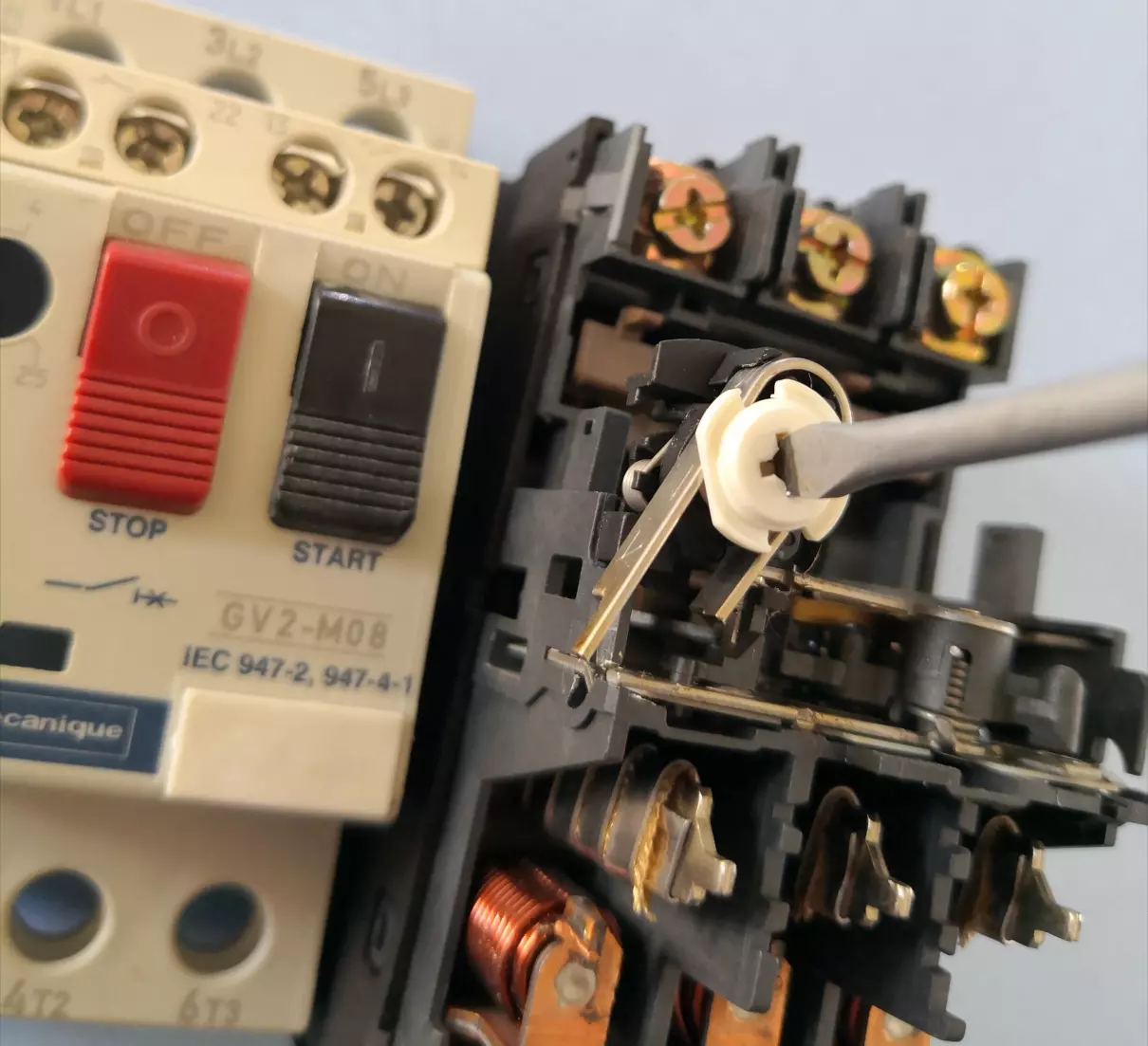

需要拿起子橇一下侧面的金属条弯曲处。
就是这个位置。

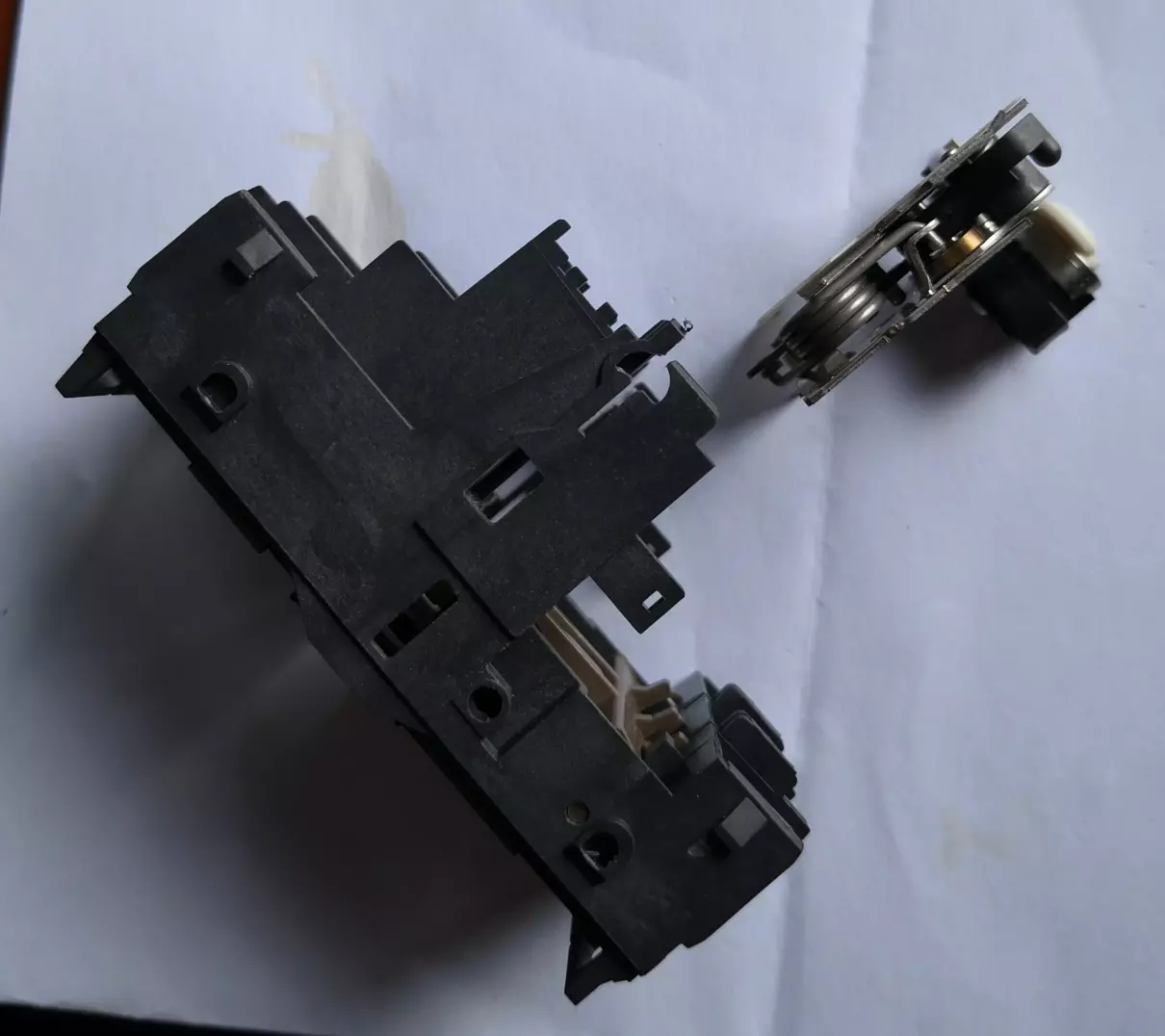

取下来了。

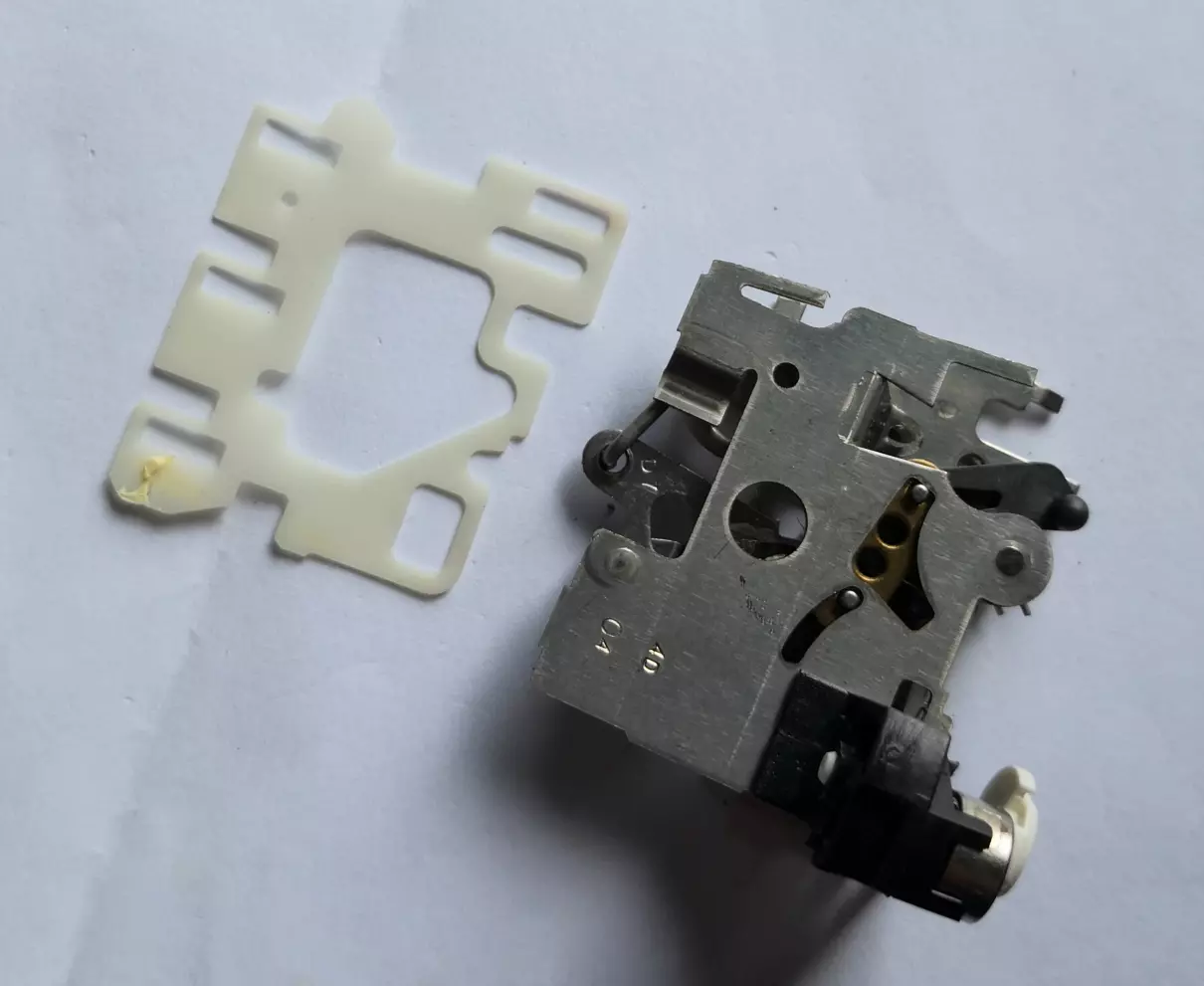

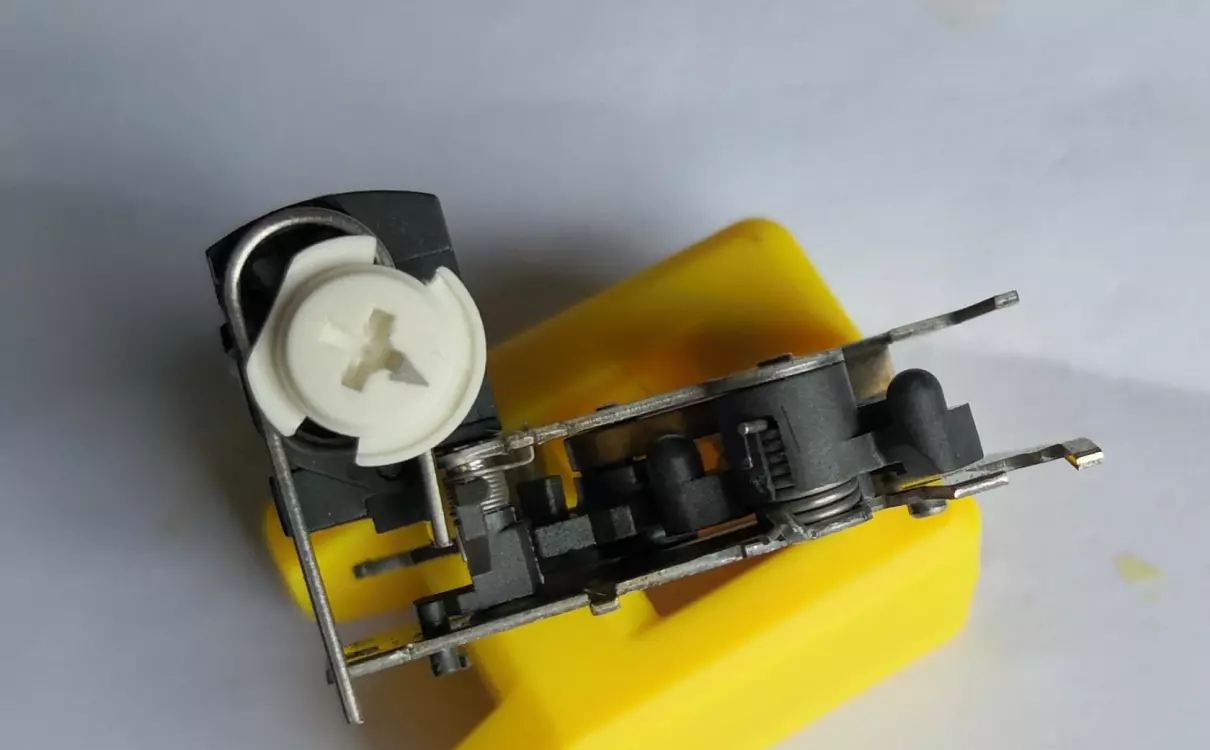

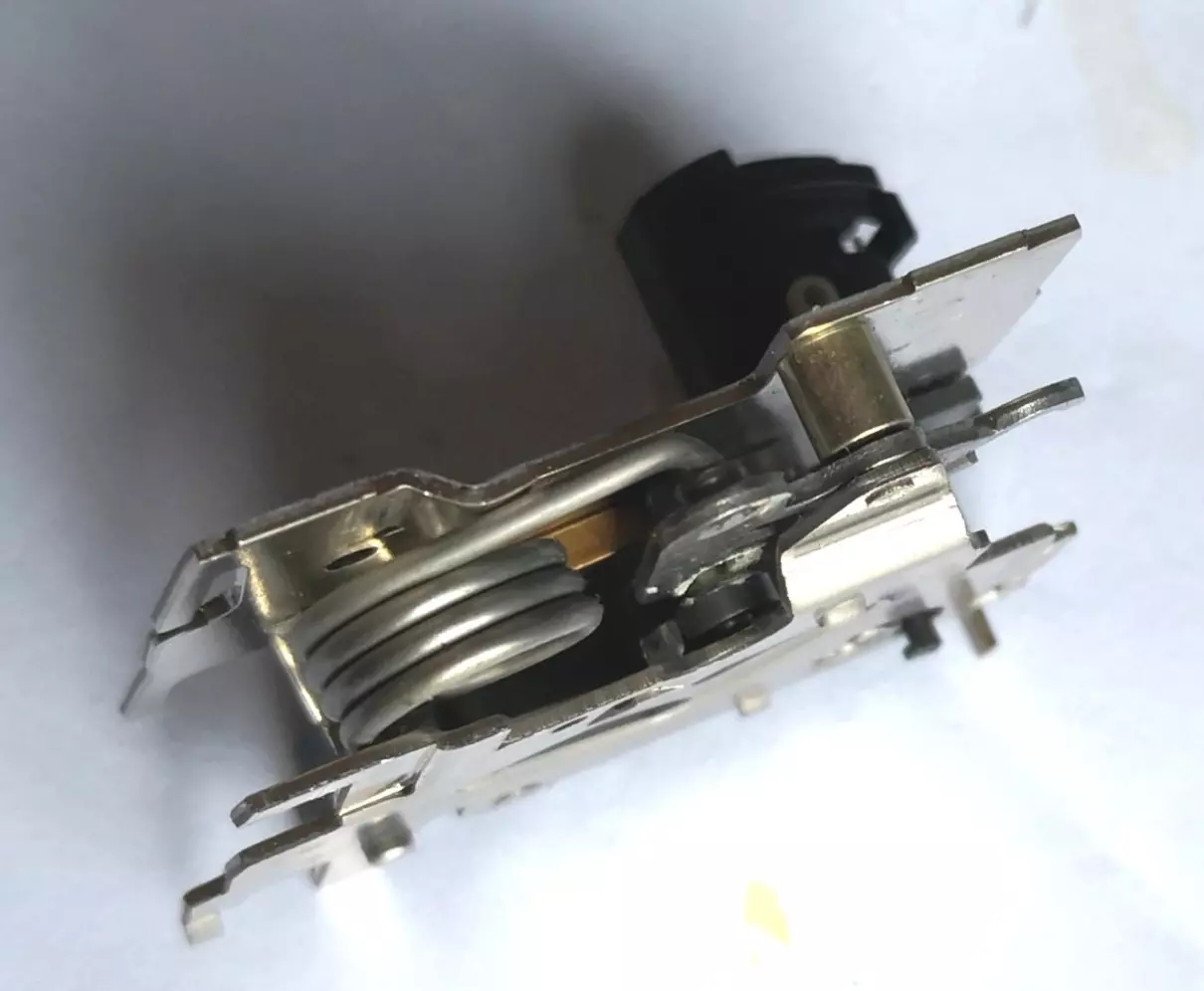

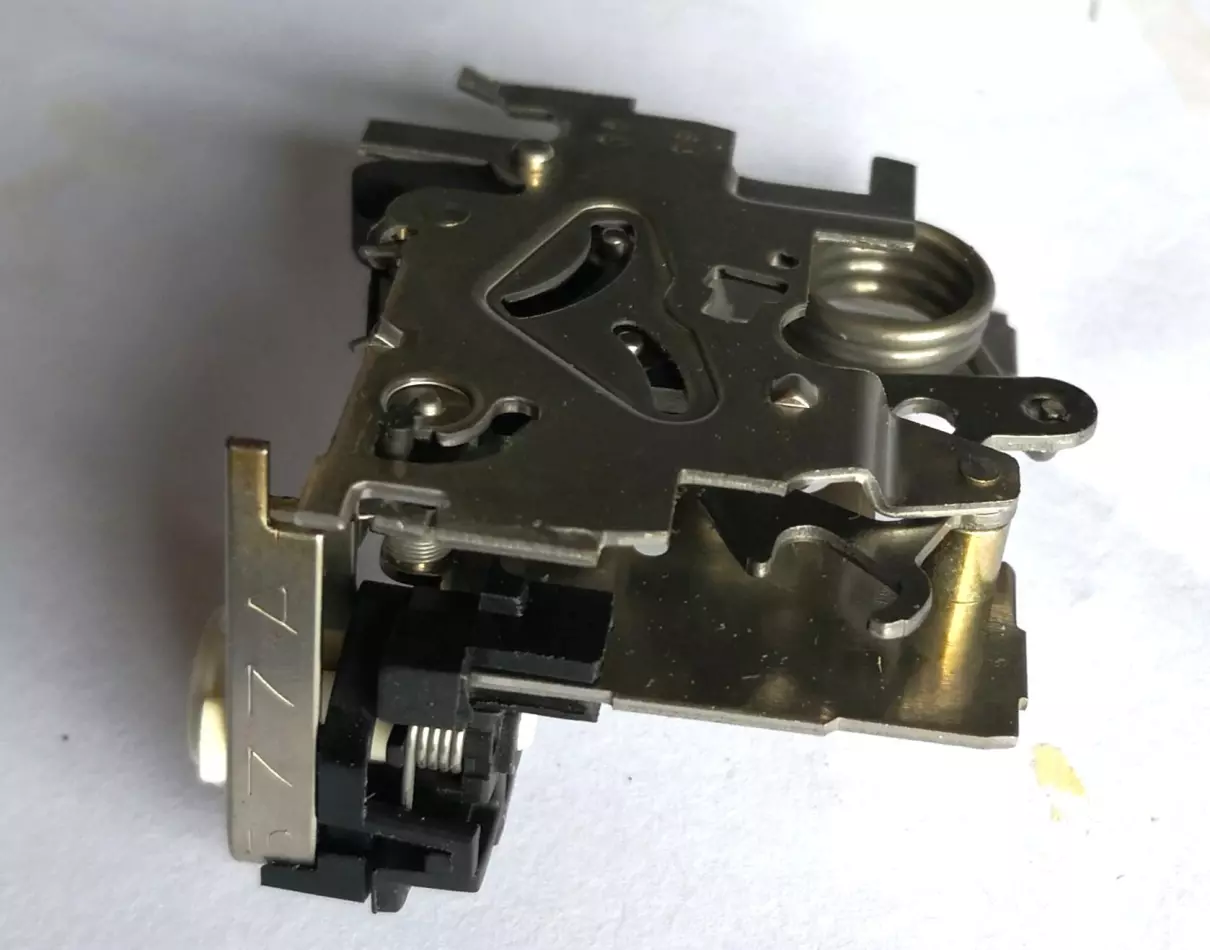

脱扣整定机构部件。

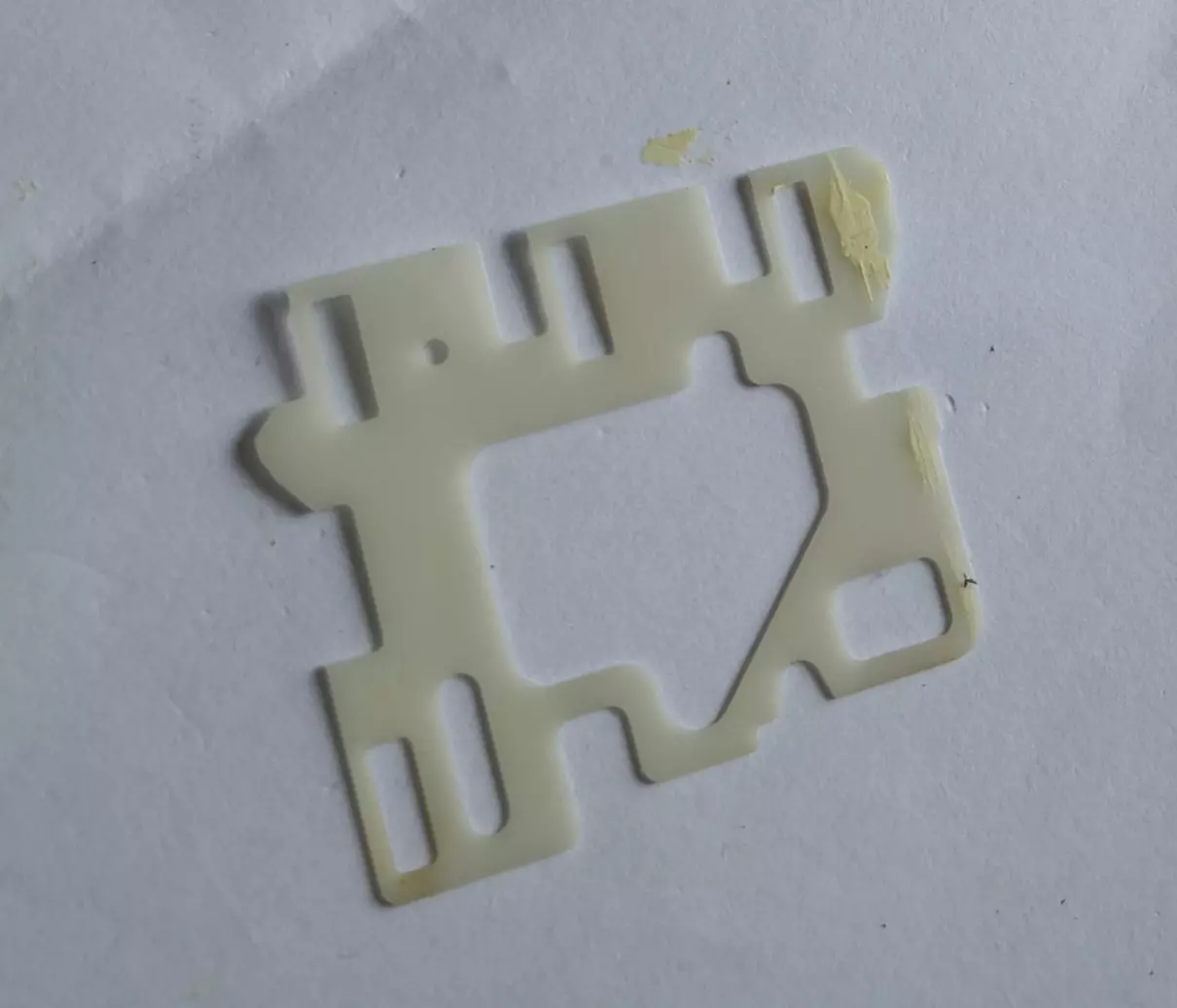

绝缘挡片。

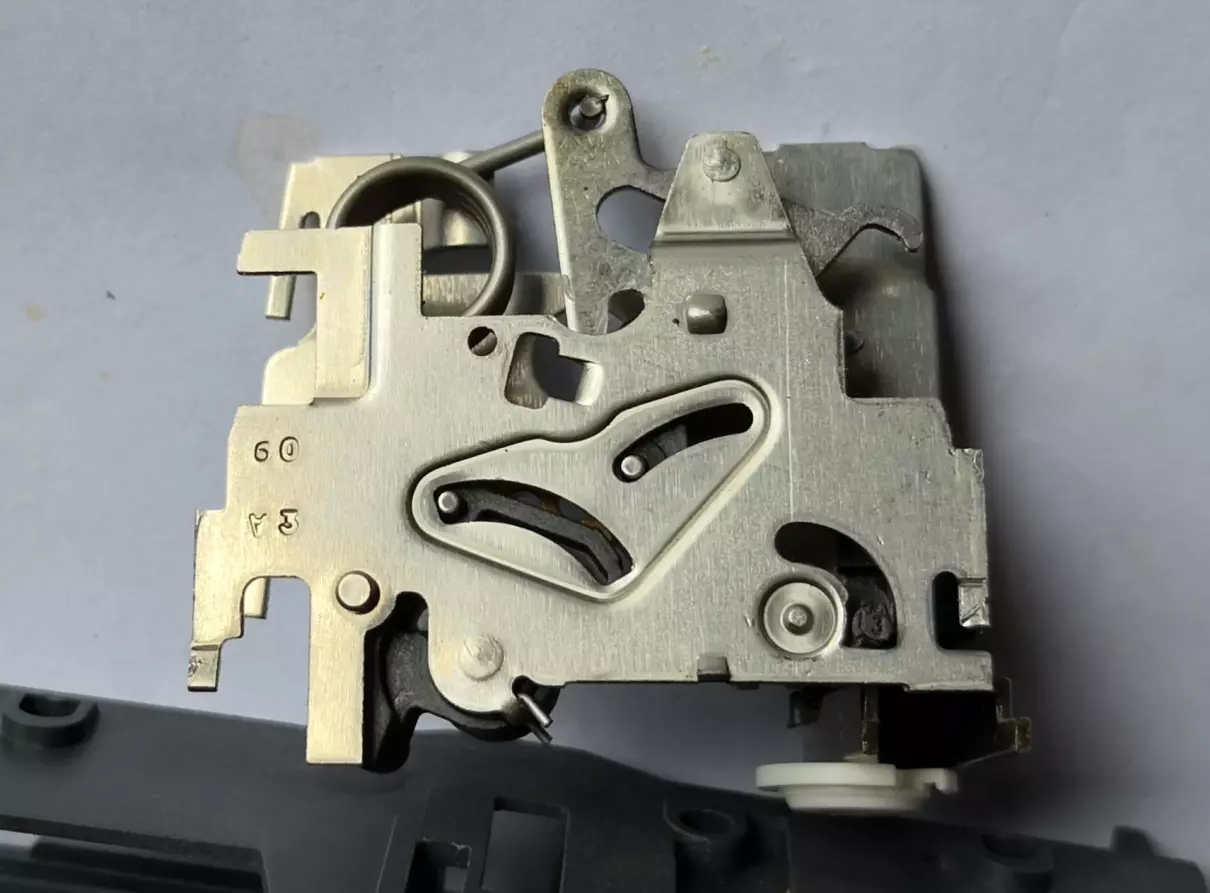

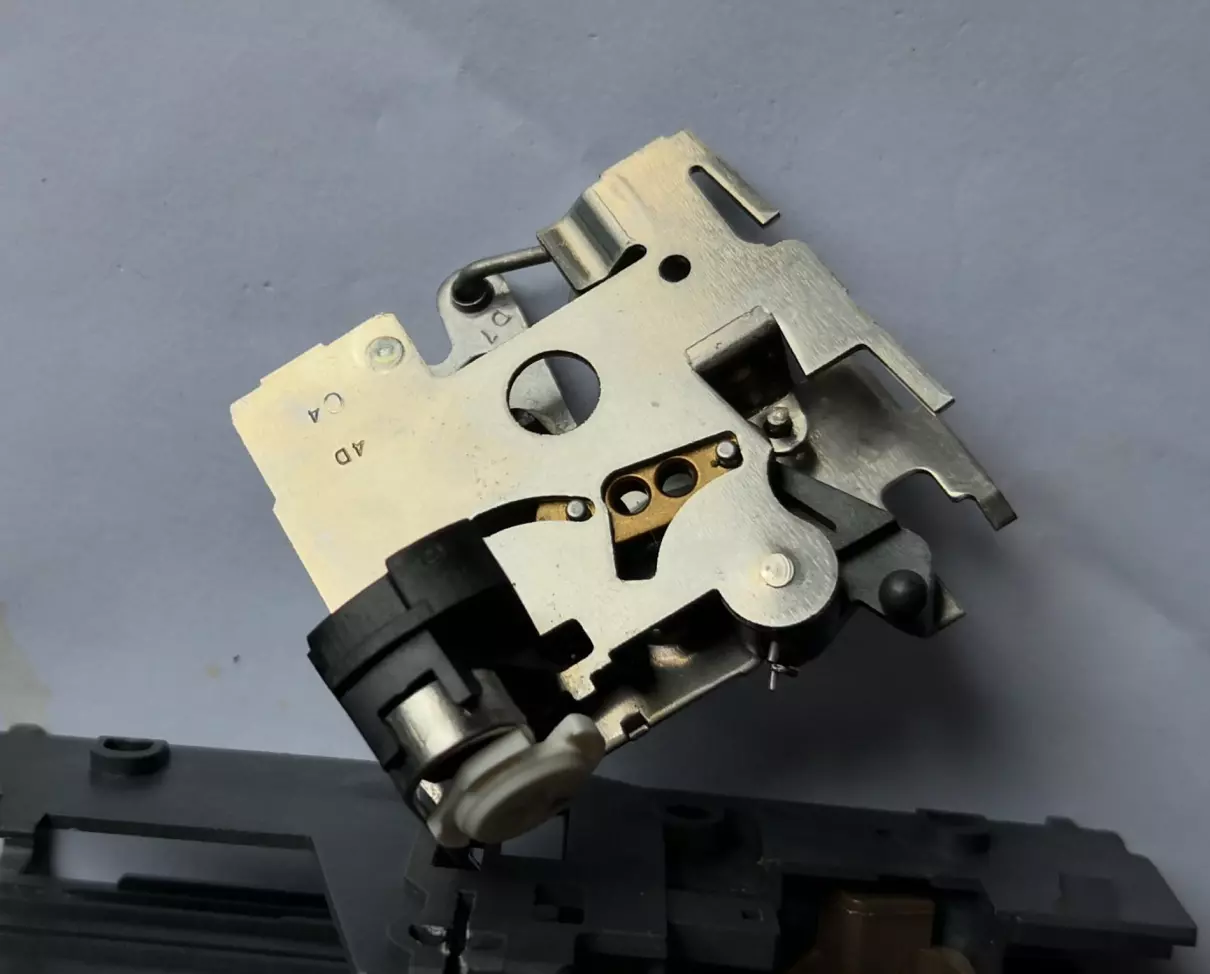

脱扣整定机构细节。
可以看到，结构相对较复杂，通过至少两个杠杆机构的联动来实现整定。
压紧弹簧，施加在脱扣机构上一个反作用力，用以抵住脱扣机构，通过调节这个反作用力的大小，来调节脱扣电流。
换个角度看整定机构。
整定旋钮这一边。

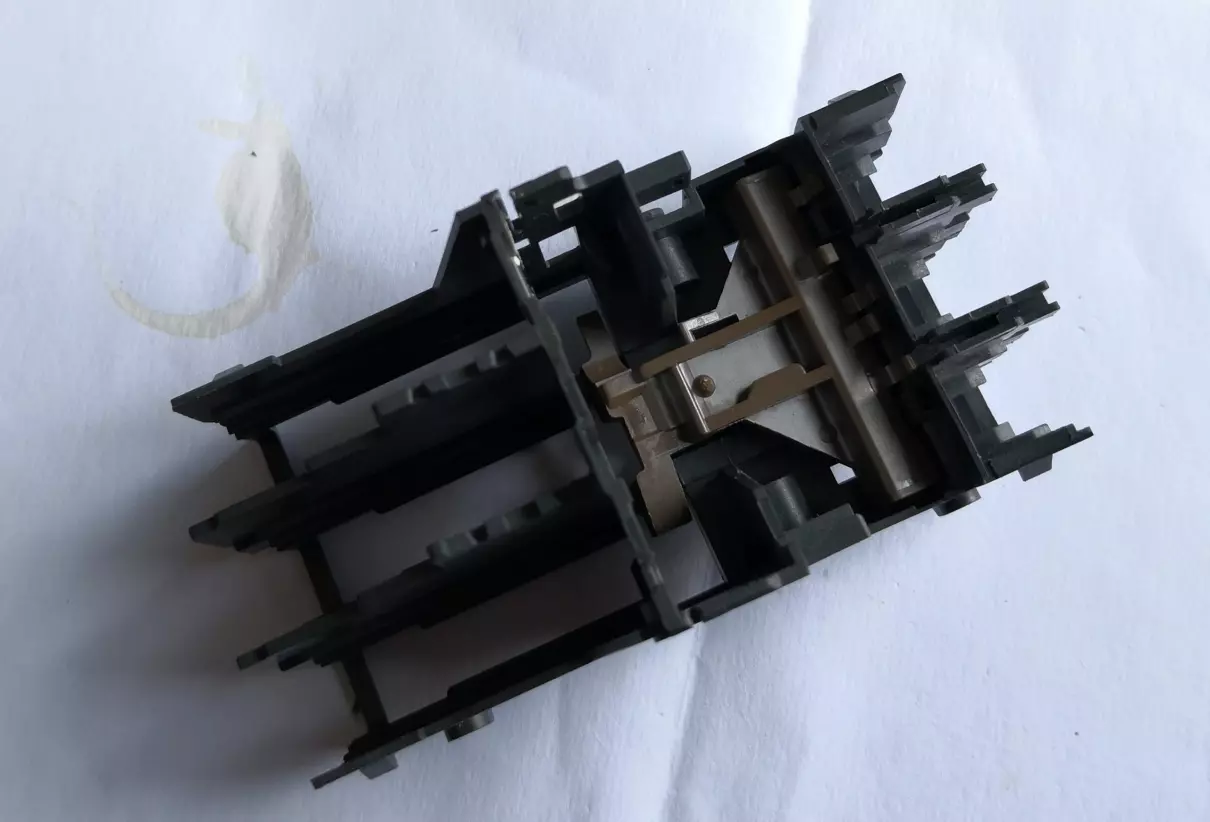

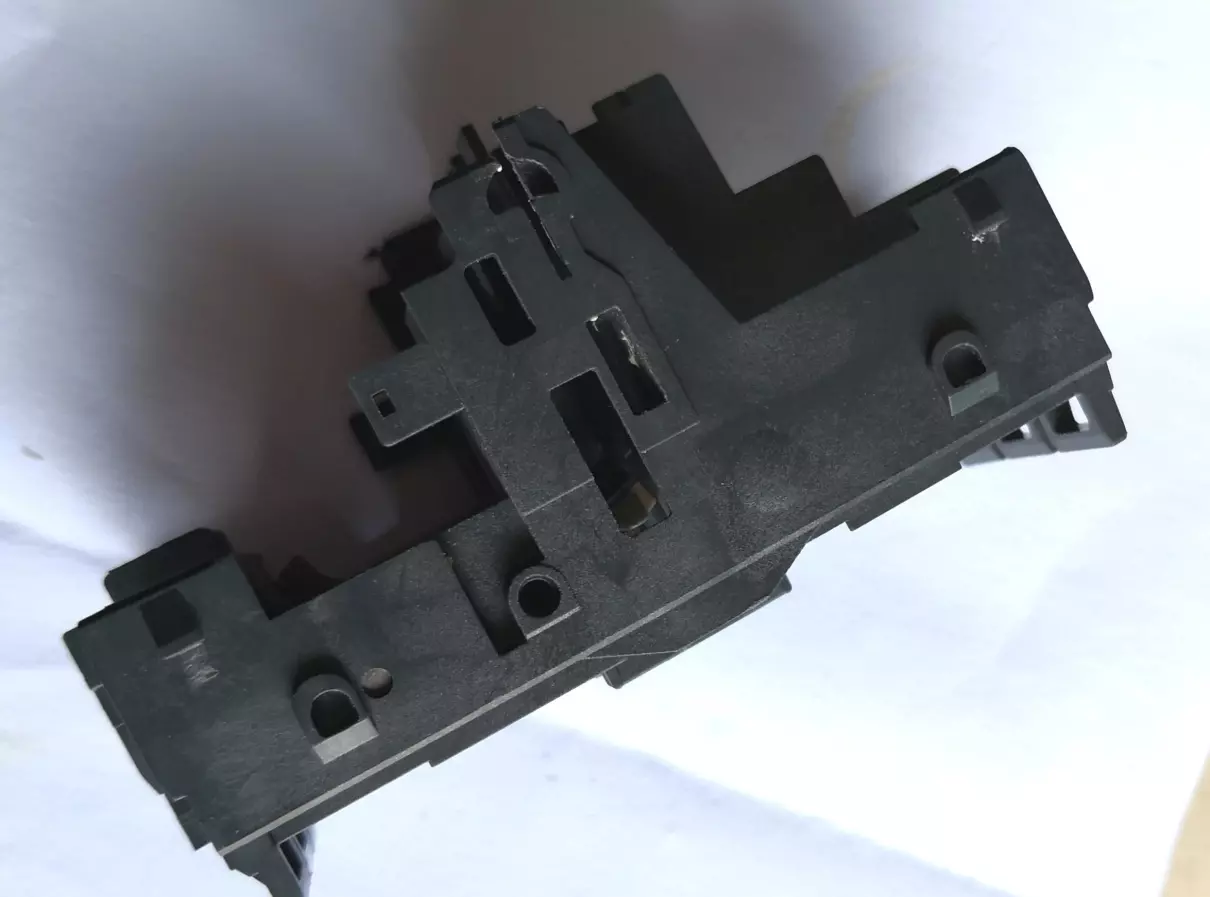

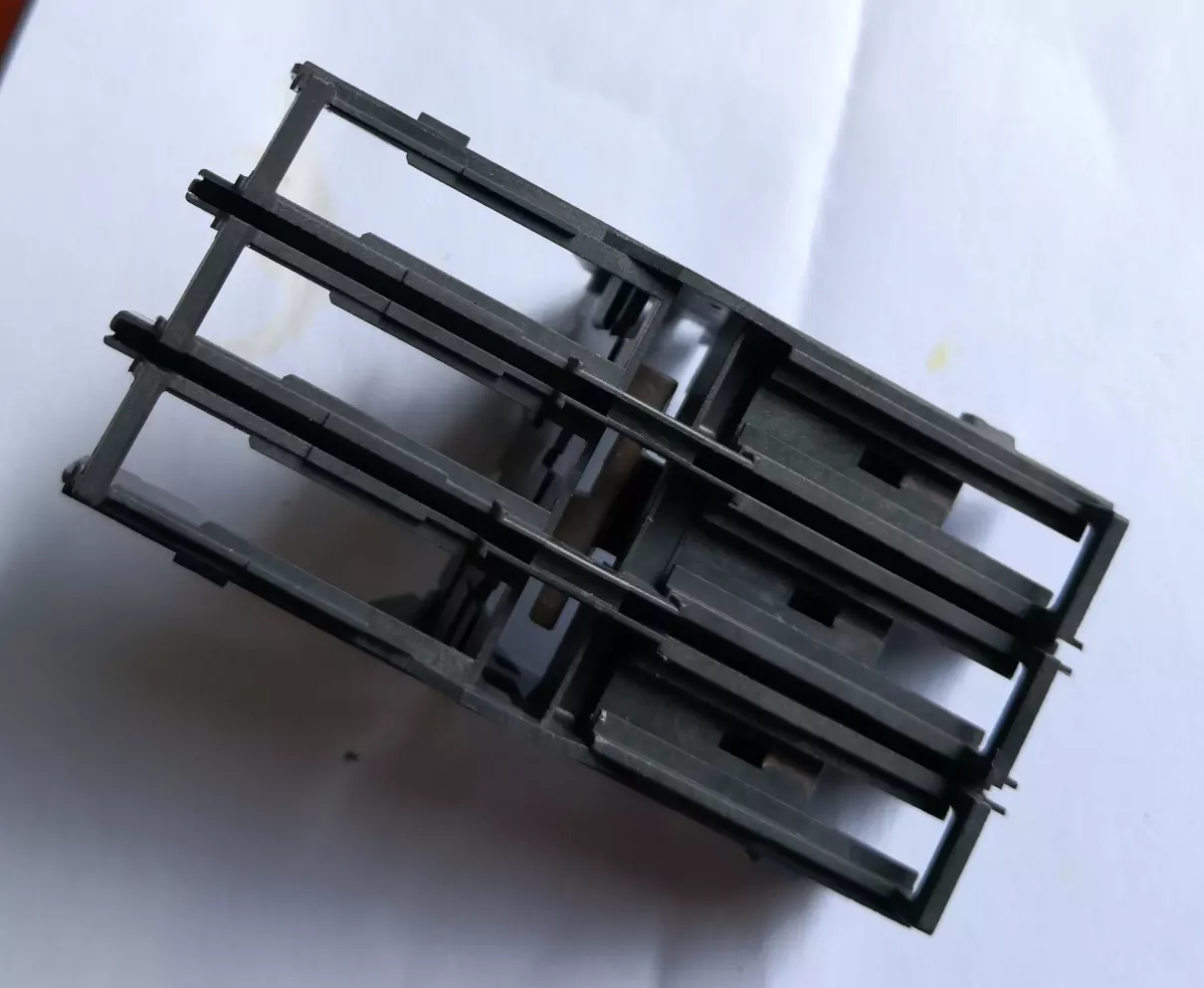

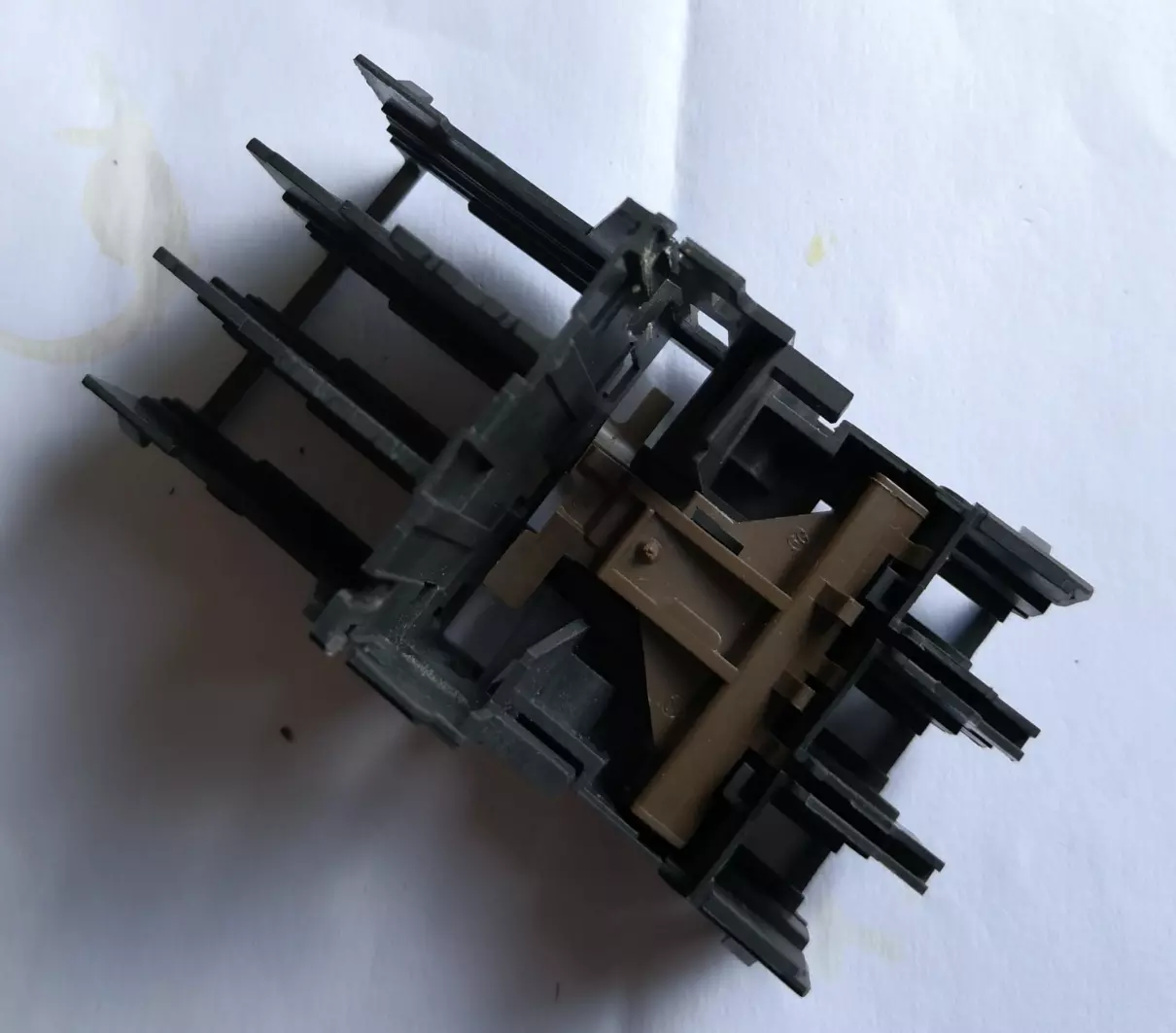

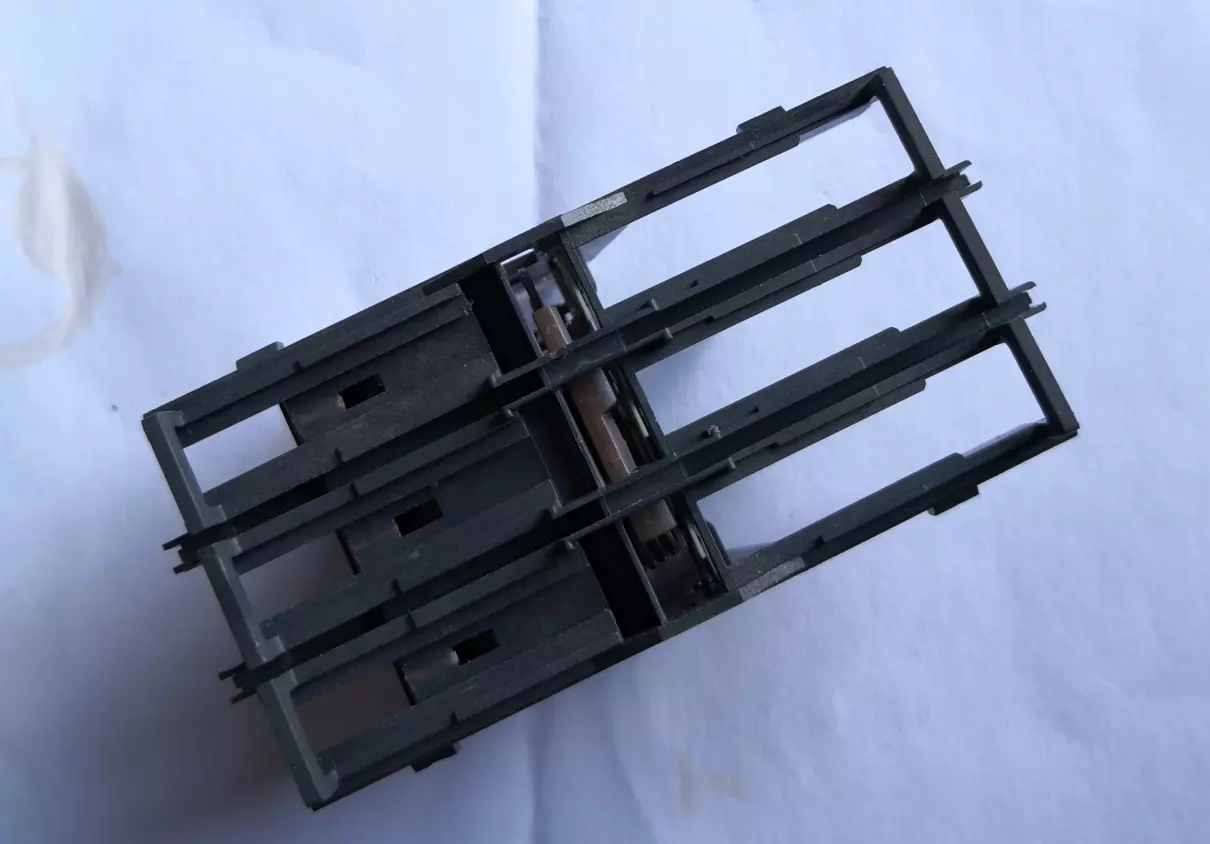

剩下的壳架。
下面还有个棕色塑料部件。
壳架细节做工不错。
虽是塑料构件，但各个方向细节做工都很好。

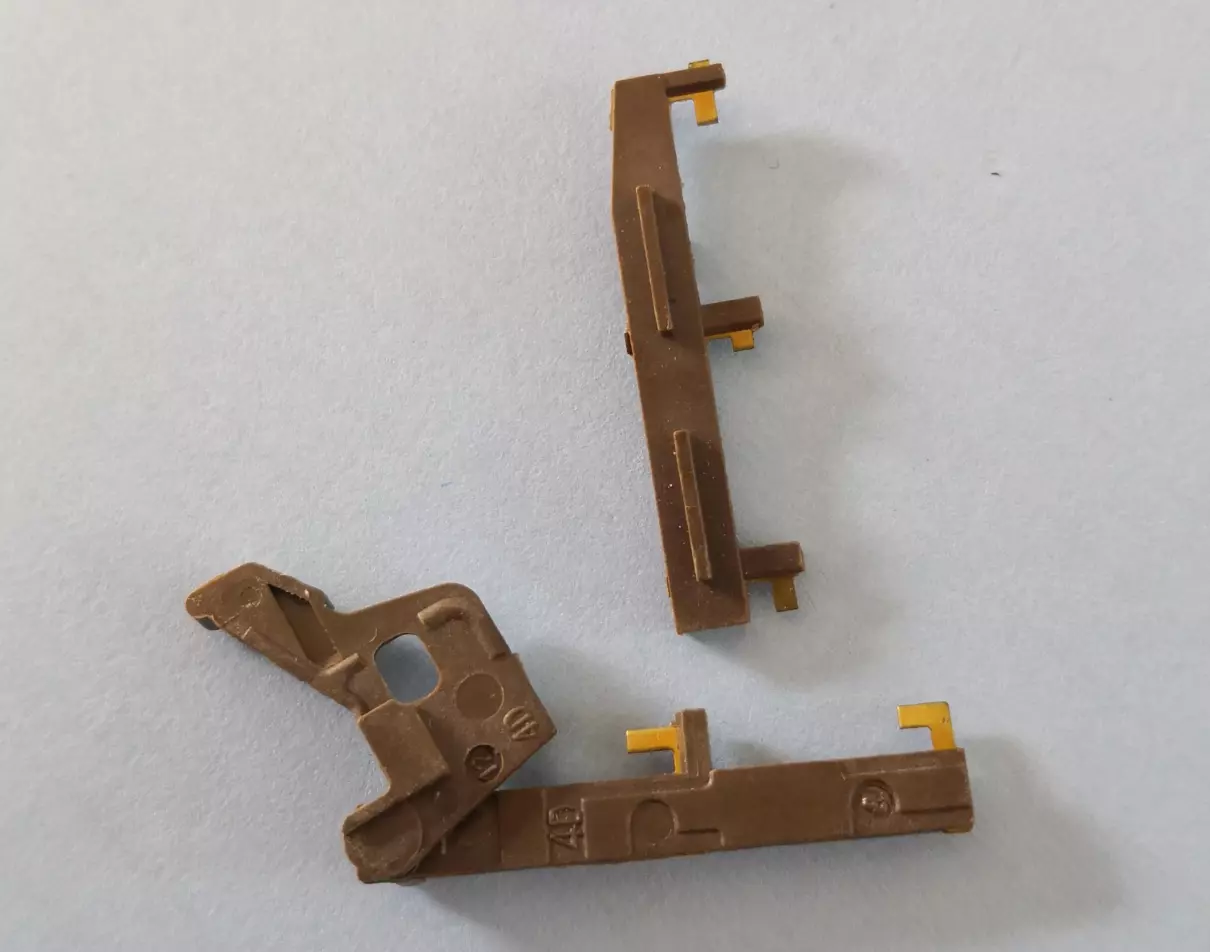

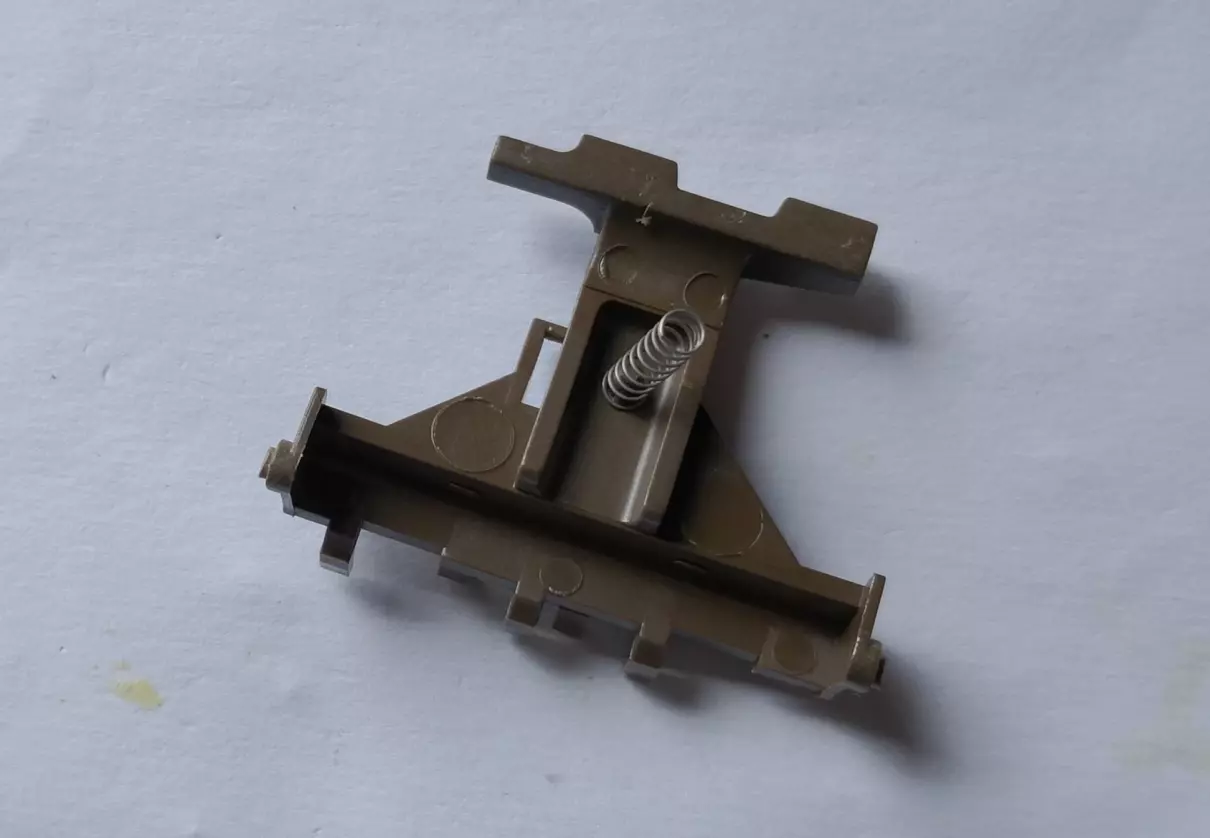

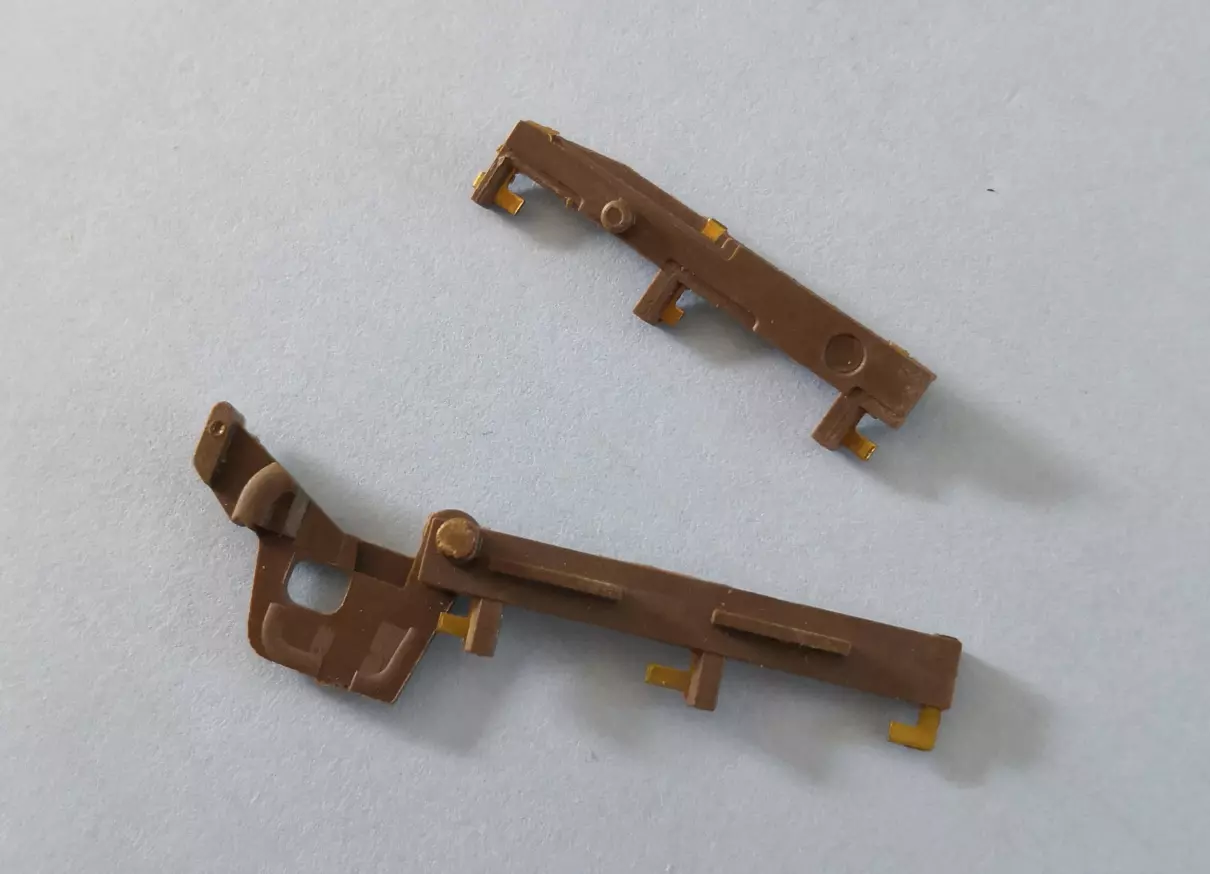

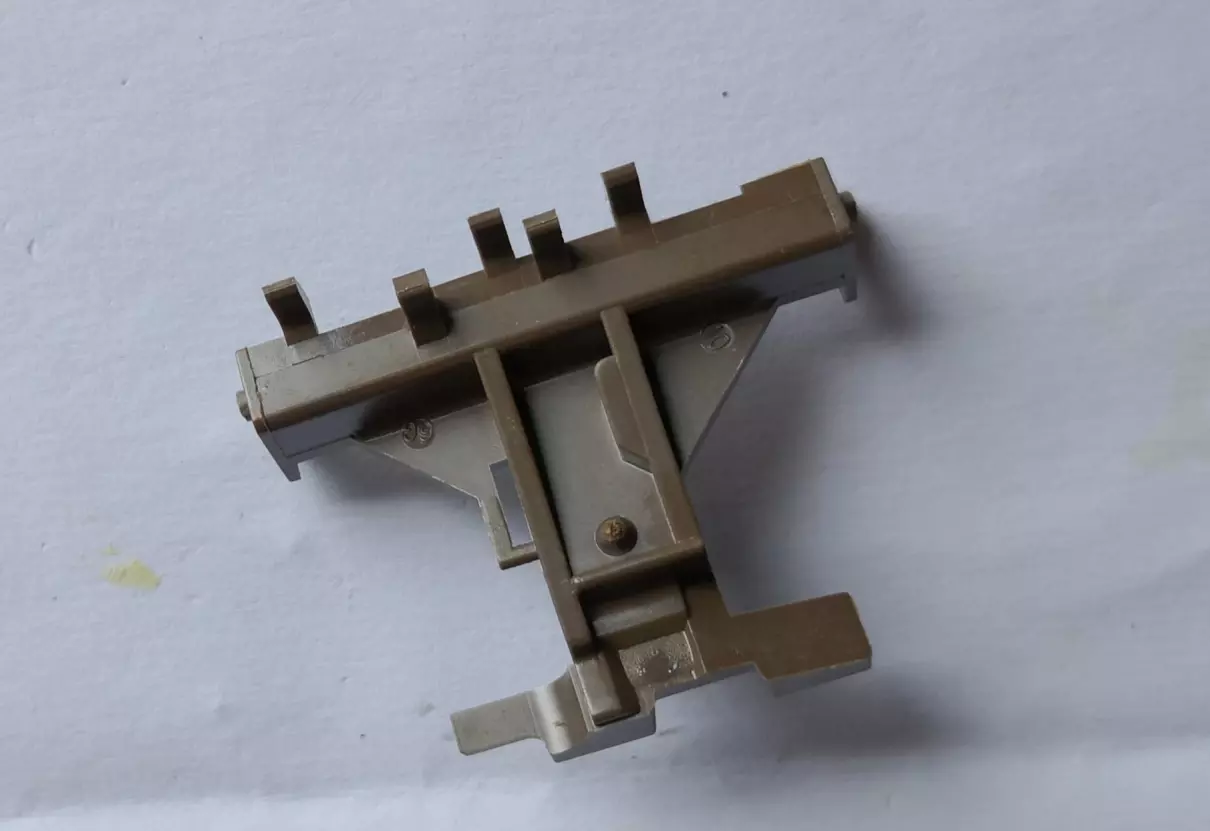

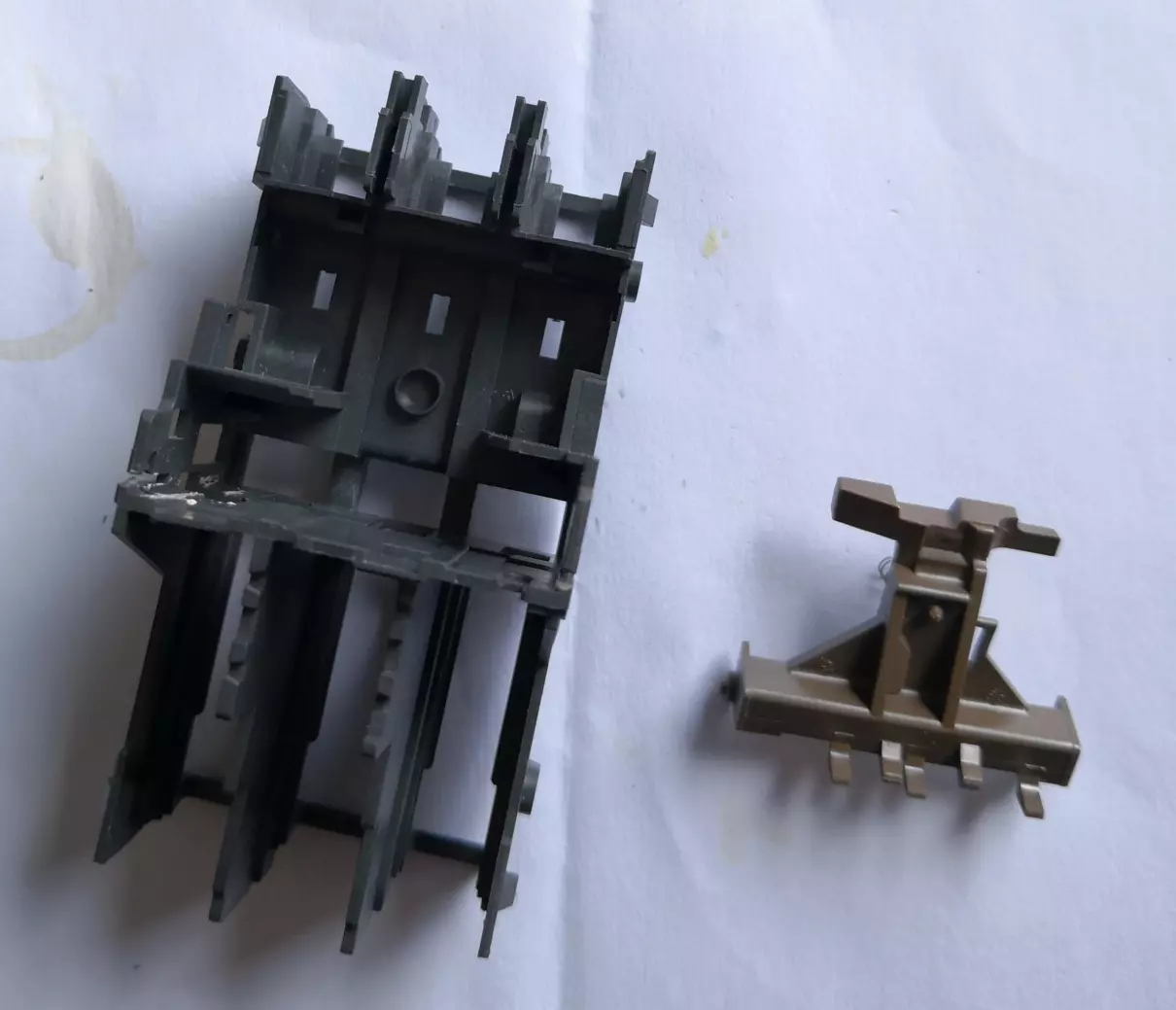

取下棕色塑料件。
脱扣整定机构的弹簧，通过这个塑料部件，给脱扣机构施加一个作用力。
这一面有个压紧弹簧。

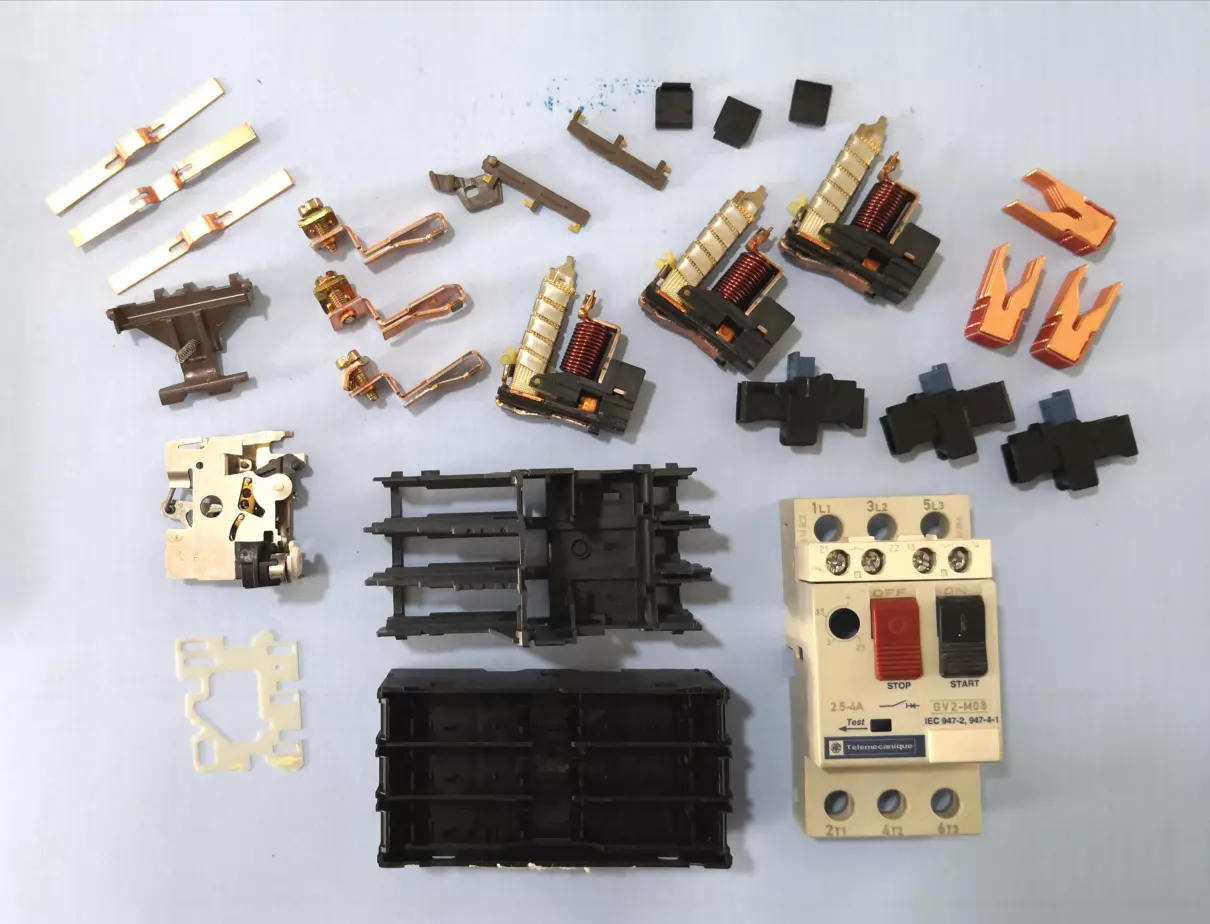

拆解的全家福。

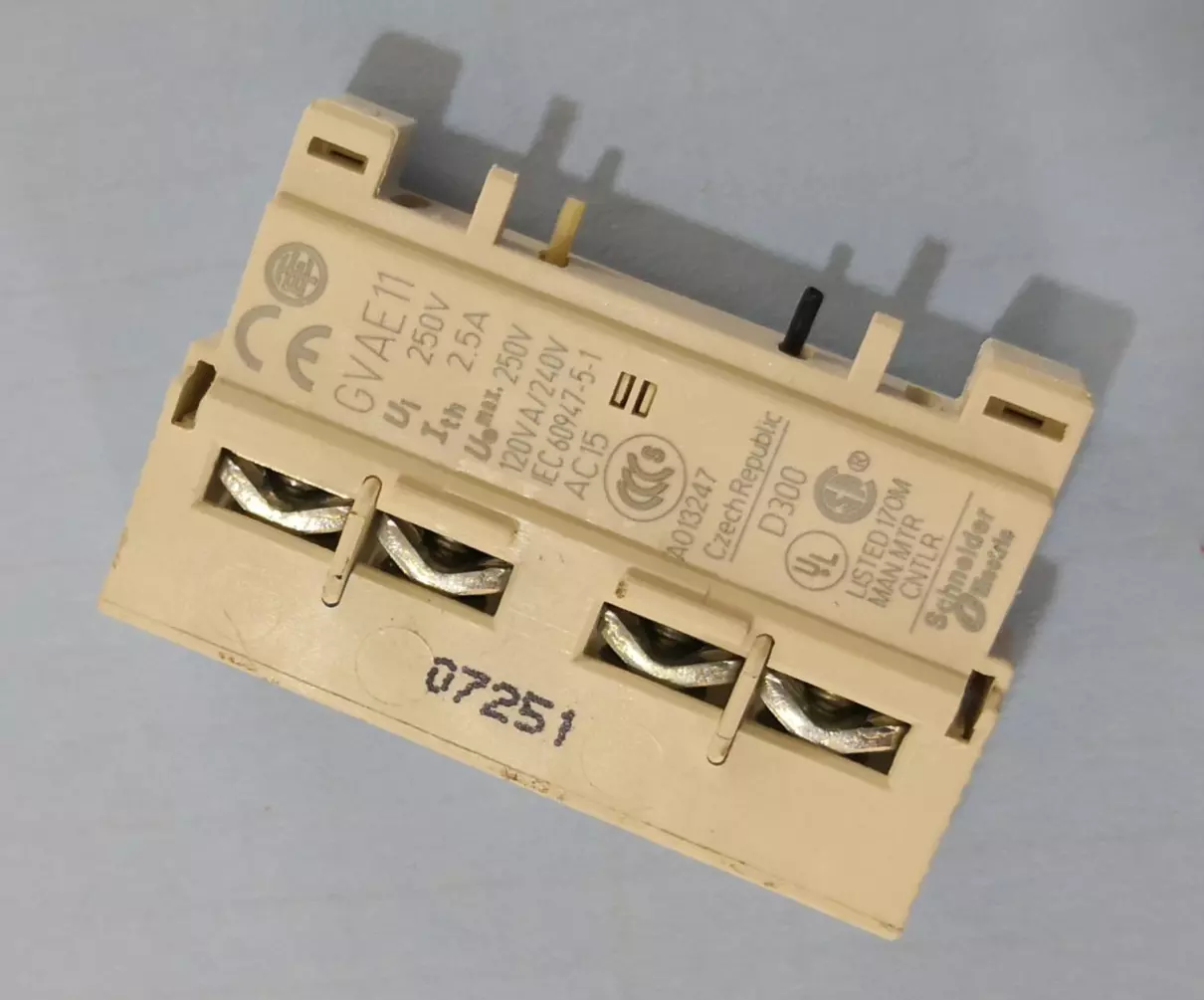

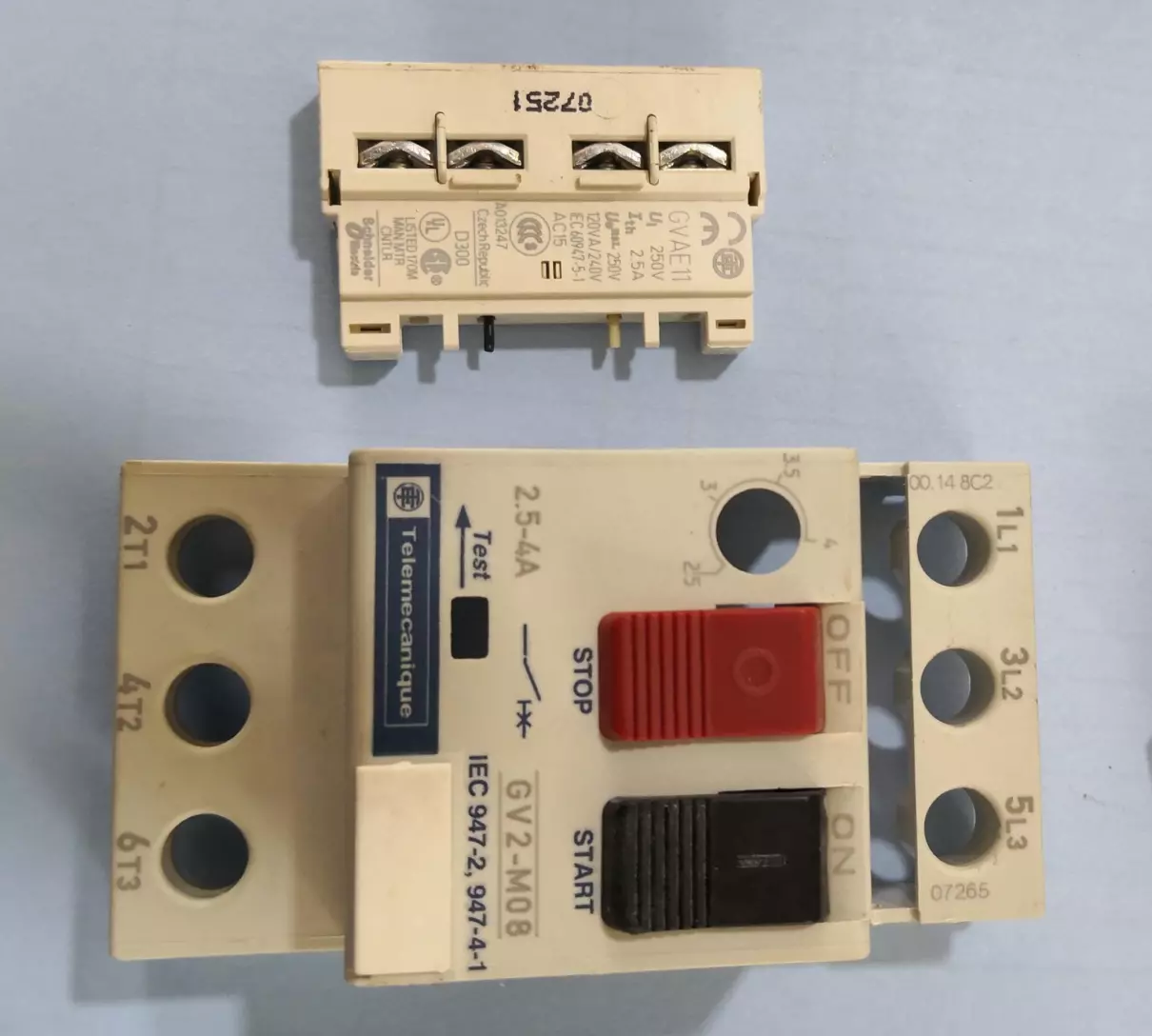

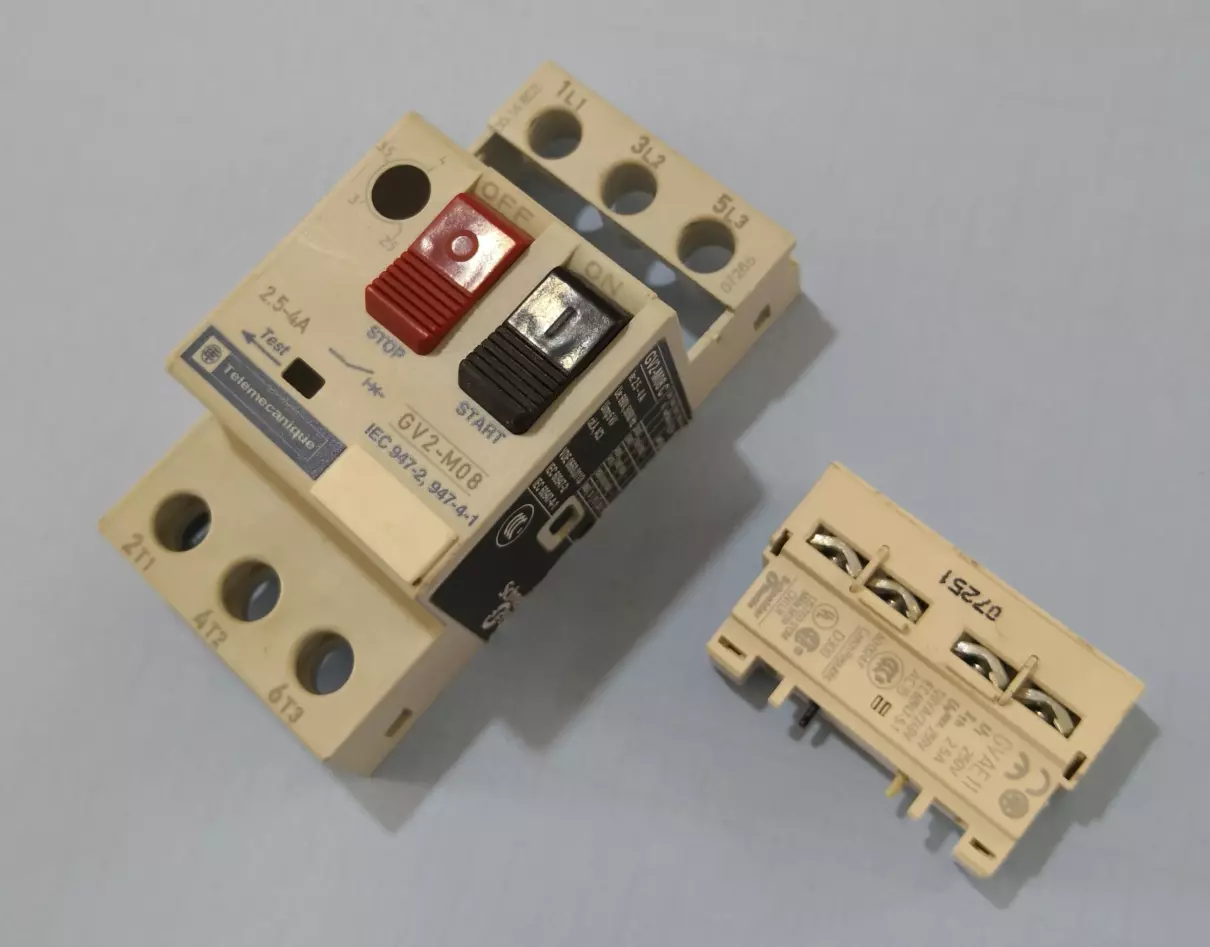

取下前面壳内的辅助开关看一下。

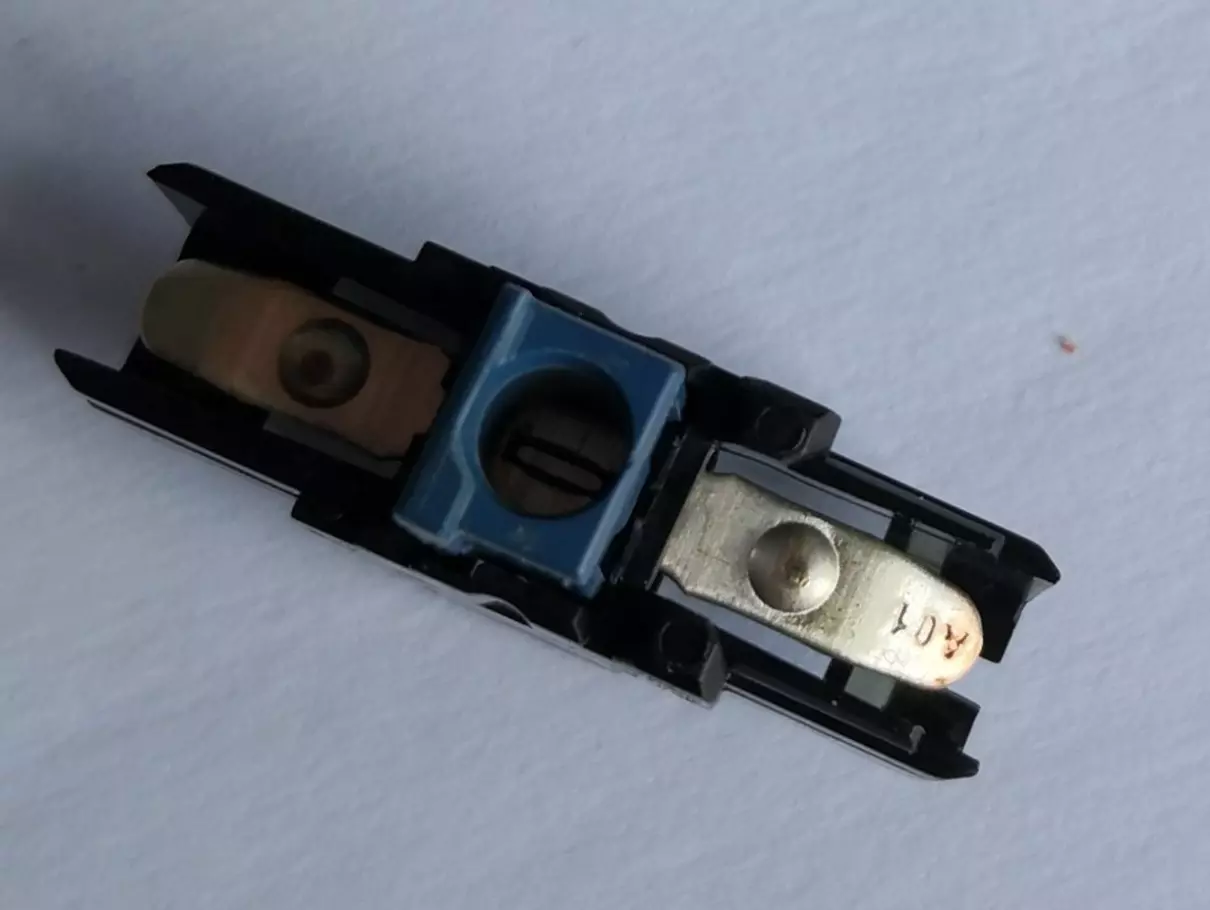

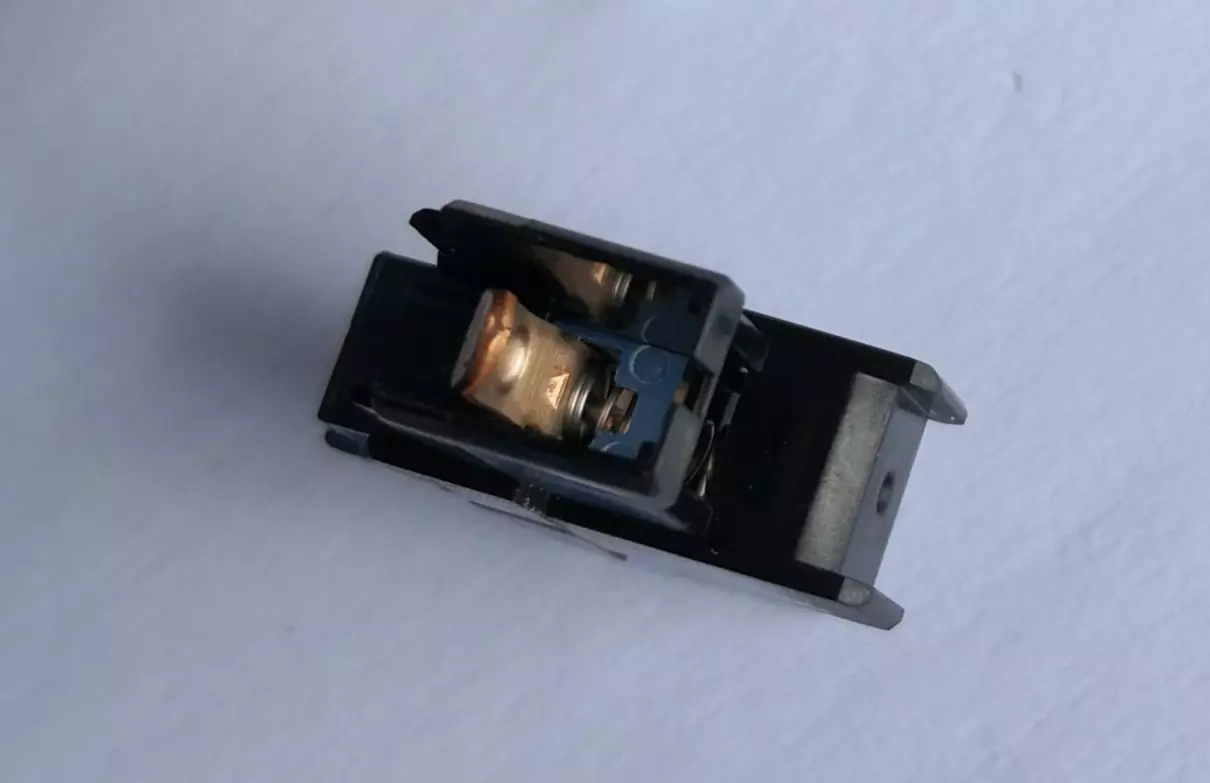

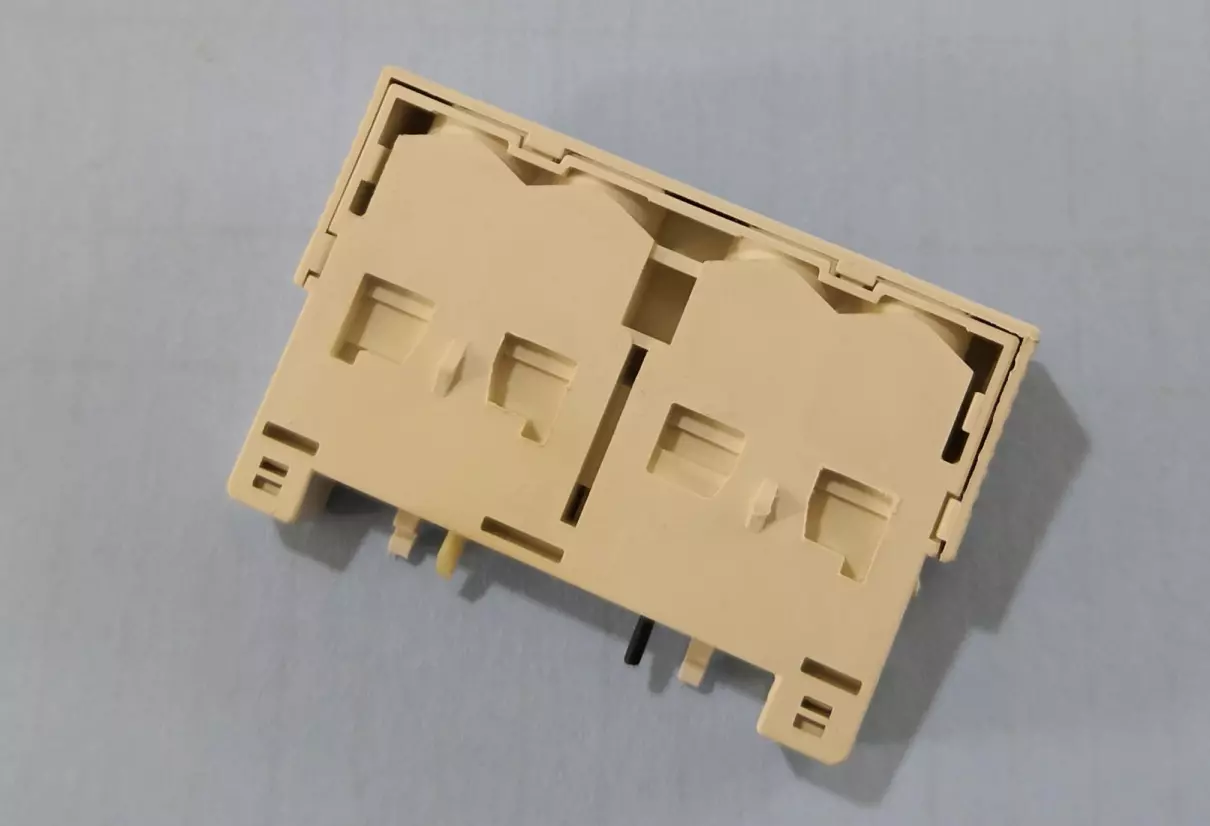

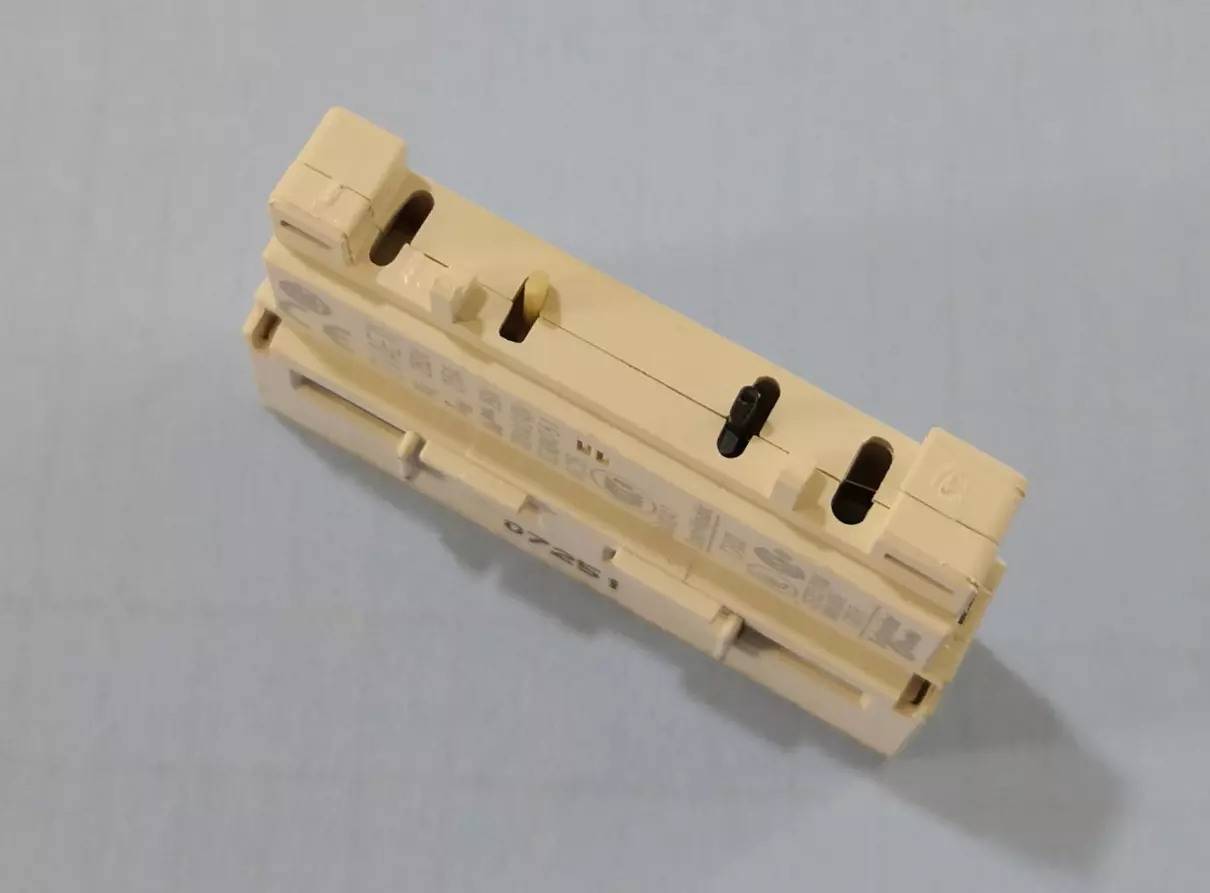

辅助开关是单元式的模块。
辅助开关正面细节。
后侧的拨杆连接凸点。
看下另一侧。

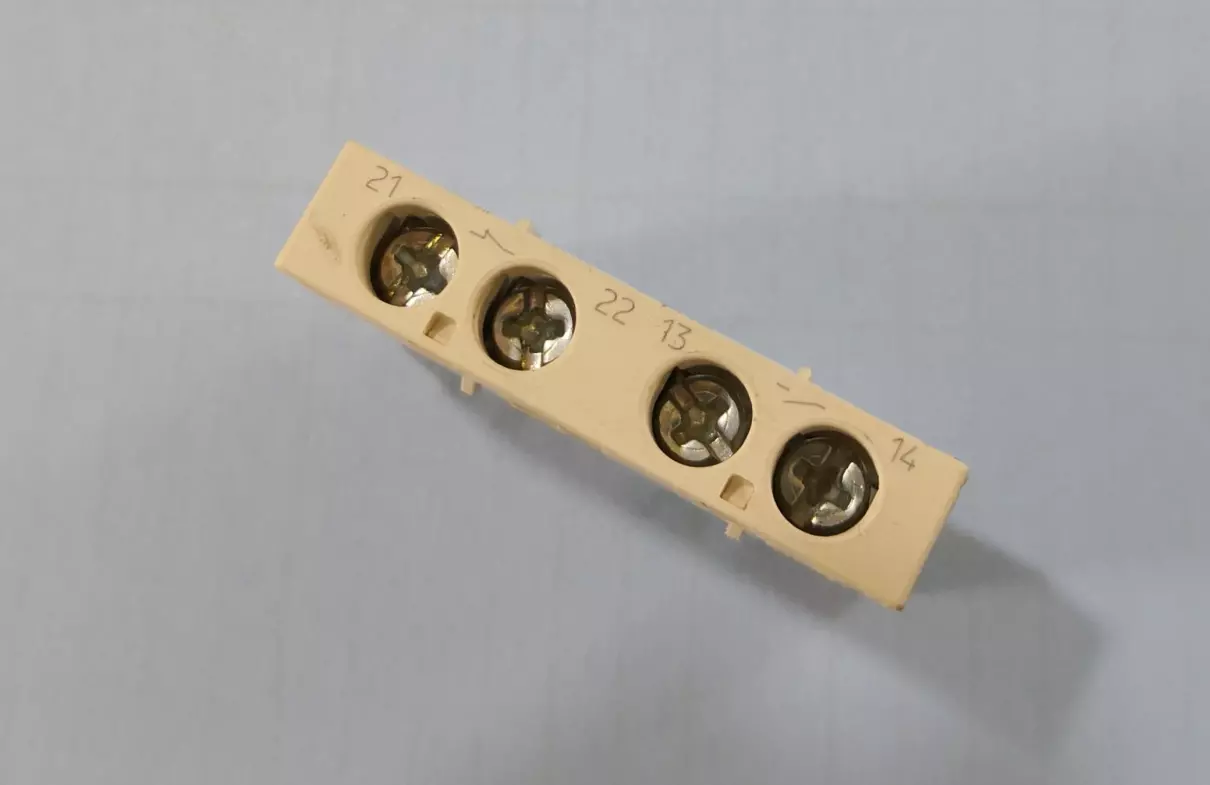

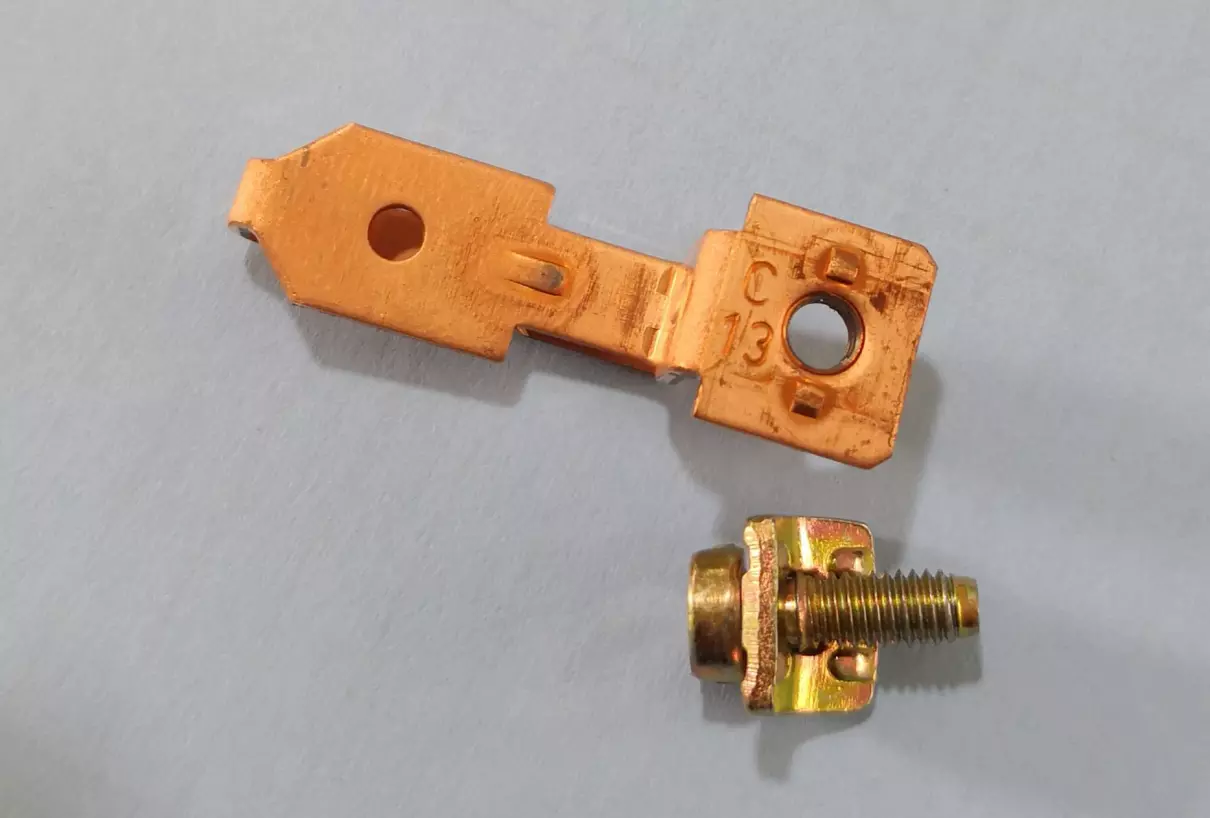

正面接线端子。
再来看看这个双金属片。
一层是铜，一层是镍合金。
