我们在接网线的时候

会发现里面有8根线芯

它们分别代表了什么功能呢?

想必很多人都有着同样疑惑

今天我们就来学习一下关于网线方面的知识

一起来看看吧↓

八根网线水晶头接法(1)

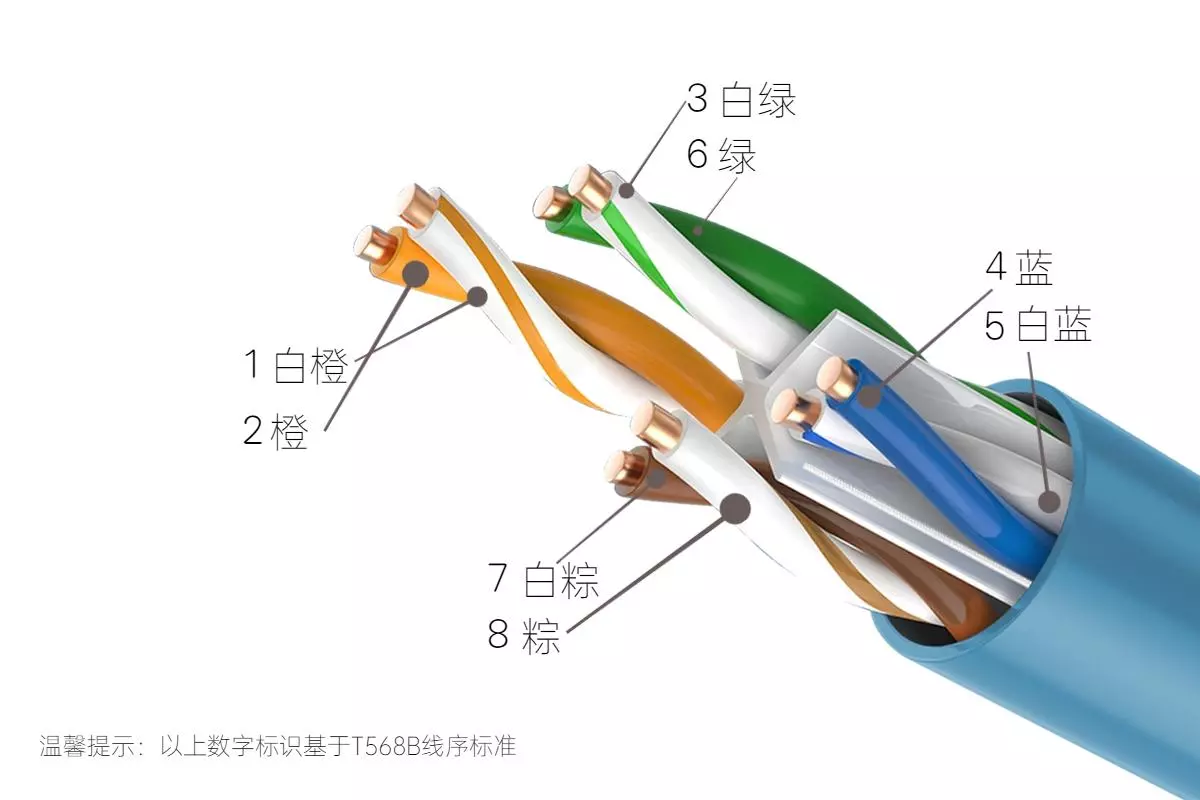

网线内部结构示意图

兼容性强

八根线芯能够兼容10BASE-T、100BASE-TX和1000BASE-T等多种网络标准。

抗干扰性强

八根线芯能够减少电磁信号的相互干扰,保证信号传输和数据通信质量。

八根网线水晶头接法(2)

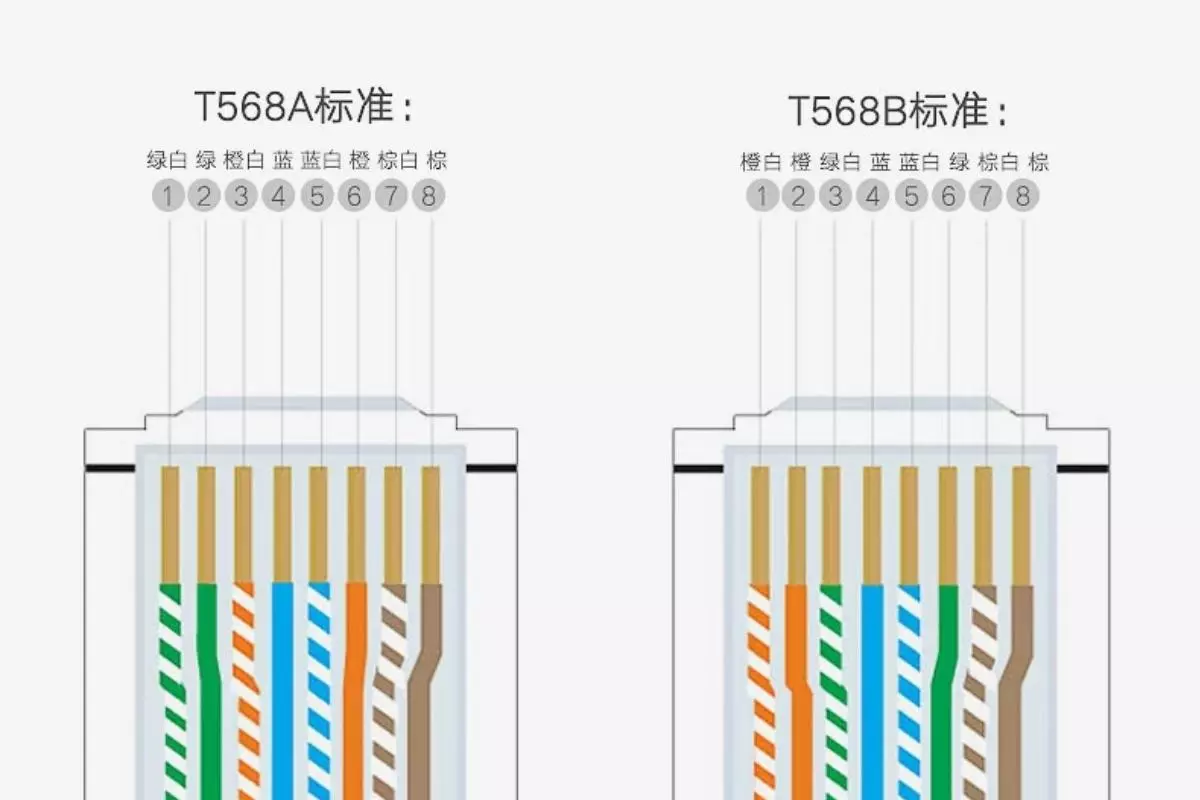

网线接线示意图

在以太网网络中的8根线被称为“8P8C”插头(通常所称的RJ45插头)的八个连接点。

这些线的使用遵循了电缆的配对和标准规范,每一对线对(1和2,3和6,4和5,7和8)承担着不同的功能,代表着不同的信号传输和数据通信。

线对1和2白橙-橙

这对线对被用作发送数据的“发送器+”和“发送器-”。它们用于传输数据的正负极性信号。

线对3和6白绿-绿

这对线对被用作“接收器+”和“接收器-”。它们接收发送器发送的数据。

线对4和5蓝-白蓝

这对线对用于电话等其他通信设备中的音频传输。

线对7和8白棕-棕

这对线对用于电缆屏蔽和地线。

上述线对的功能和用途是基于T568B线序标准,这是目前最常见和广泛使用的线序标准。

另外,值得一提的是,在某些网络配置中,这些线的用途和布线可能会有所不同,所以在布线和配线时应该遵循具体的网络标准和设备要求。
