1 编制依据
本图集是根据中华人民共和国住房和城乡建设部建质函[2011]82号文“关于印发《2011年国家建筑标准设计编制工做计划》的通知”对04S202《室内消火栓安装》进行修编的。
2 设计依据
《建筑设计防火规范》 GB50016-2014
《消防给水及消火栓系统技术规范》GB50974-2014
《消防软管卷盘》 GB15090-2005
《消防水枪》 GB8181-2005
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3 适用范围
本图集适用于新建、扩建和改建的民用、工业、市政等建设工程中室内消火栓安装。
4 编制内容
4.1 室内消火栓按栓阀数量分为：单阀单栓、双阀双栓。
4.2 室内消火栓按栓口结构型式分为：直角出口型、旋转型、减压型、异径三通式。
4.3 室内消火栓箱按内组件分为：单（双）栓室内消火栓箱、带应急照明消火栓箱、带消防软管卷盘消火栓箱、带轻便消防水龙消火栓箱、带灭火器箱组合式消防柜。
4.4 室内消火栓箱按安装方式分为：明装、半暗装、暗装。

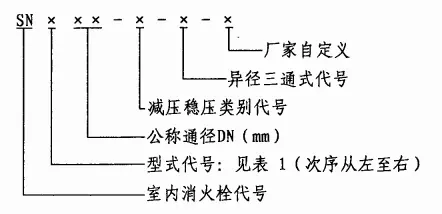

5 室内消火栓型号按下列规定编制
型号示例：公称通径为65mm，稳压类别代号为Ⅲ的旋转减压稳压型室内消火栓型号可表示为：SNZW65-Ⅲ。

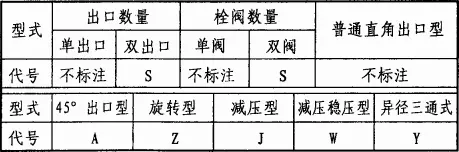

表1 消火栓型式代号
注：图中常用DN65、公称压力1.6MPa的单阀单出口室内消火栓，详见本图集第61、62页。

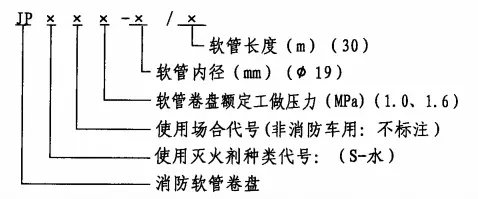

6 消防软管卷盘型号按下列规定编制
注：括号内为图中常用规格。
软管卷盘型号示例：灭火剂为水、额定工做压力为1.0MPa，软管内径为19mm，软管长度为30m的软管卷盘，其型号为：JPS1.0-19/30。

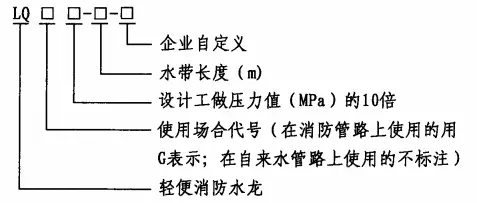

7 轻便消防水龙型号按下列规定编制
轻便消防水龙型号示例：在消防供水管路上使用，设计工做压力为1.0MPa，水带长度为30m的轻便消防水龙，其型号表示为：LQG10-30。
注：常用喷枪为直流喷雾喷枪、详见本图集第64页。

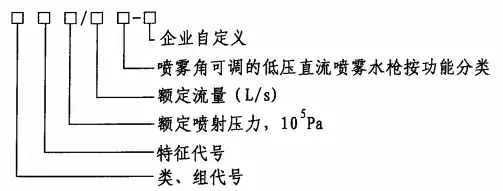

8 消防水枪型号按下列规定编制
消防水枪型号示例：额定喷射压力0.35MPa，额定直流流量7.5L/s的直流水枪型号为QZ3.5/7.5。
注：室内消火栓常用无开关直流水枪，详见本图集第63页。

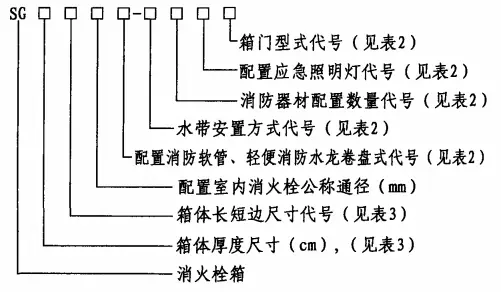

9 室内消火栓箱型号按下列规定编制
表2 消火栓栓箱的分类及型式代号

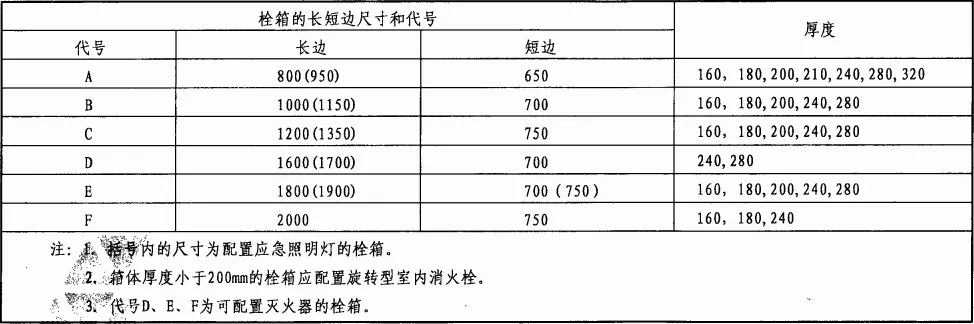

表3 消火栓栓箱的外形尺寸（mm)
消火栓箱示例：栓箱内消防器材的数量为双配置，消防水带为盘卷式安置，箱门为前后开门，内配消防软管卷盘、公称通径为65mm室内消火栓、应急照明灯、箱体外形尺寸为1000×700×240，栓箱的型号表示为SG24B65Z-PSYH。
10 室内消火栓设置场所、配置、安装
10.1 室内消火栓、消防卷盘、轻便水龙设置场所：
10.1.1 下列建筑或场所应设置室内消火栓系统：
1 建筑占地面积大于300m2的厂房和仓库；
2 高层公共建筑和建筑高度大于21m的住宅建筑；
3 体积大于5000m3的车站、码头、机场的候车(船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑；
4 特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑；
5 建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。
10.1.2 上述10.1.1条未规定的建筑或场所和符合上述10.1.1条规定的下列建筑或场所，可不设置室内消火栓系统，但宜设置消防软管卷盘或轻便消防水龙：
1 耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房（仓库）；
2 耐火等级为三、四级且建筑体积不大于3000m3的丁类厂房；耐火等级为三、四级且建筑体积不大于5000m3的戊类厂房（仓库）；
3 粮食仓库、金库、远离城镇且无人值班的独立建筑；
4 存有与水接触能引起燃烧爆炸的物品的建筑；
5 室内无生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000m3的其他建筑。
10.1.3 国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓系统。
10.1.4 人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200m2的商业服务网点内应设置消防软管卷盘或轻便消防水龙。高层住宅建筑的户内宜配置轻便消防水龙。
10.2 室内消火栓配置应符合下列要求：
10.2.1 应釆用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内；
10.2.2 应配置公称直径65mm有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置内径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25mm有内衬里的消防水带，长度宜为30.0m；
10.2.3 宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。
10.3 双栓室内消火栓箱选用应遵循以下原则：
为保证安全，设计中尽量不釆用双栓室内消火栓箱(柜)。但在消防部门同意后可以选用双立管双栓室内消火栓箱(柜)。
10.4 设有室内消火栓的建筑应设置带有压力表的试验消火栓，其设置位置应符合下列规定：
1 多层和高层建筑应在其屋顶设置，冬季结冰地区可设置在顶层出口处或水箱间内等便于操做和防冻的位置。
2 单层建筑宜设置在水力最不利处，且应靠近出入口。
10.5室内消火栓栓口压力和消防水枪充实水柱，应符合下列规定：
1 消火栓栓口动压力不应大于0.5MPa；当大于0.7MPa时必须设置减压装置；
2 高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所，消火栓栓口动压不应小于0.35MPa，且消防水枪充实水柱应按13m计算；其他场所，消火栓栓口动压不应小于0.25MPa，且消防水枪充实水柱应按10m计算。
10.6 住宅户内宜在生活给水管道上预留一个接DN15消防软管或轻便水龙的接口。
10.7 室内消火栓安装
10.7.1 室内消火栓由设计人员根据设置场所要求确定釆用明装、半暗装或暗装。
10.7.2 建筑室内消火栓栓口的安装高度应便于消防水龙带的连接和使用，其距地面高度宜为1.1m，其出水方向应便于消防水带的敷设并宜与设置消火栓的墙面成90°角或向下。
11 其他
11.1 本图集消火栓箱内消防报警按钮均为选配，消防按钮是否设置，由设计人员确定并注明。
11.2 选用带应急照明消火栓箱时，应有电气专业设置专用应急电源。
11.3 带灭火器箱组合式消防柜中可存放充装灭火剂量小于或等于4kg的灭火器4具。灭火器型号、规格、数量由设计人员确定，用户另行配置。
11.4 消火栓箱门材质、颜色可由设计人员根据消防工程特点，并结合室内建筑装饰要求确定。消火栓箱门框釆用铝合金时，门面有机玻璃厚度应釆用不小于1.5mm。消火栓箱门颜色应与箱门四周墙壁的装饰材料颜色有明显区别。箱门上应有符合产品标准要求的标识，消防按钮安装高度不宜超过1.90m，以便于操做。
11.5 本图集内容除设计依据中列明的规范、标准外，还参考了标准《室内消火栓》GB3445、《消火栓箱》GB14561和《轻便消防水龙》GA180的报批稿（2015年）编制。使用如发现与正式出版规范条文不一致，应以正式出版的条文为准执行。
11.6 本图尺寸均以毫米（mm)计。
