风力发电机变频器的作用与原理

生活小百事通 2025年09月22日 阅读 (66)

目 录

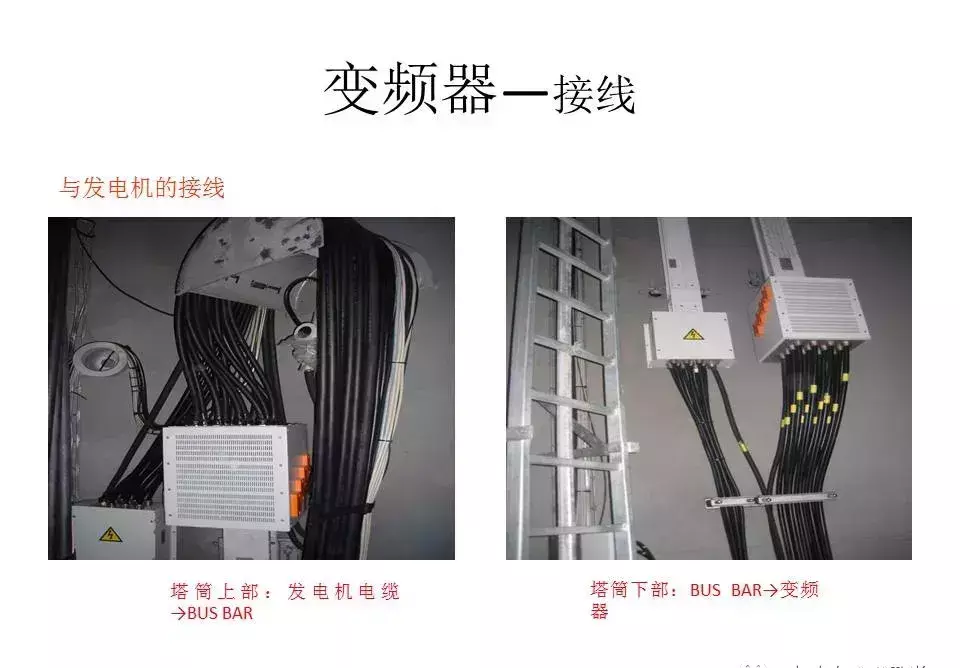

变频器—接线

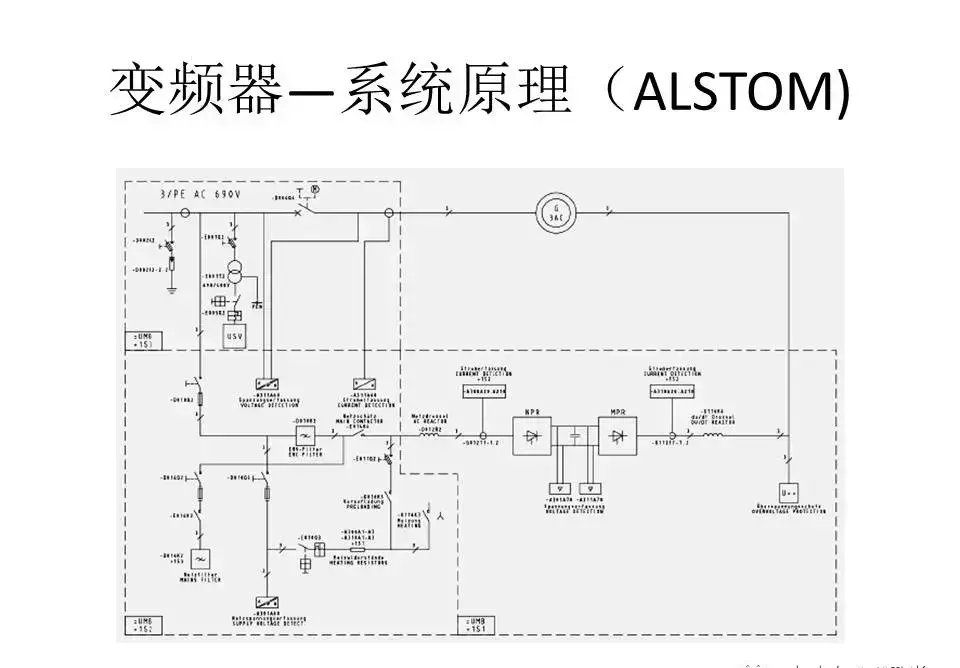

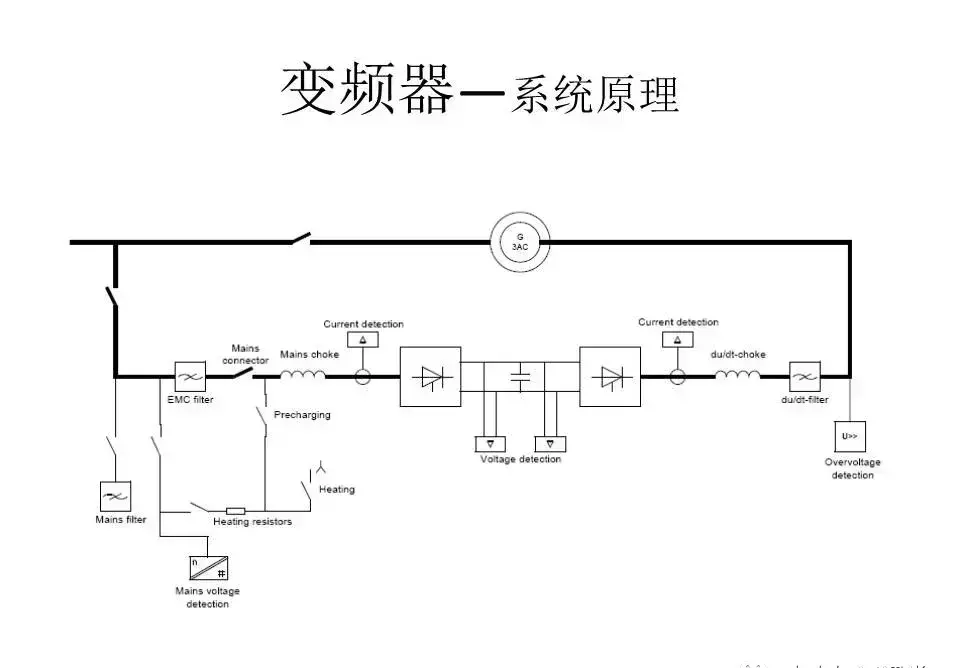

变频器—系统原理

变频器—硬件结构及功能

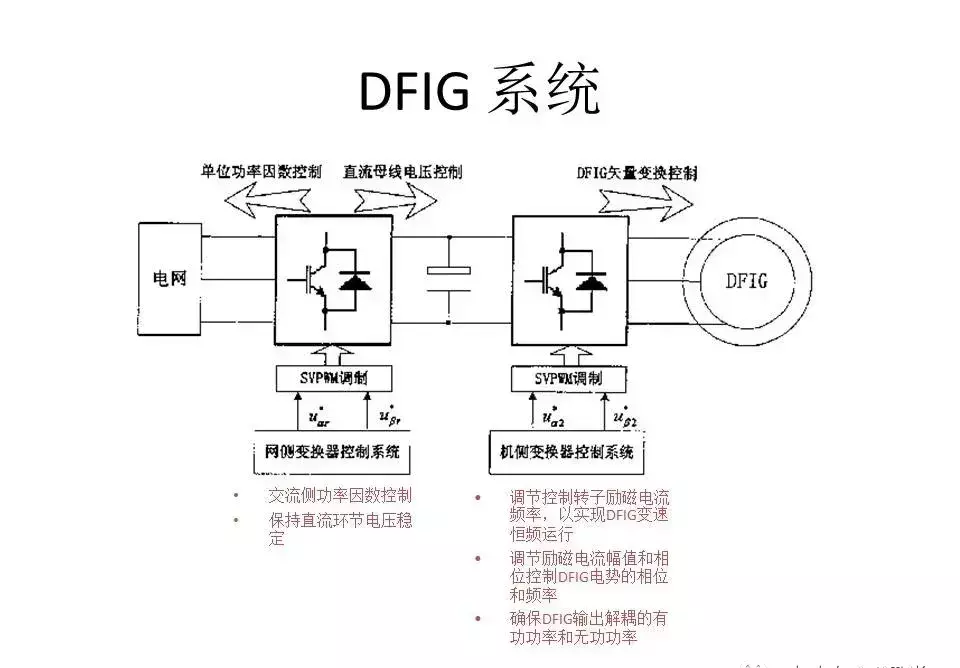

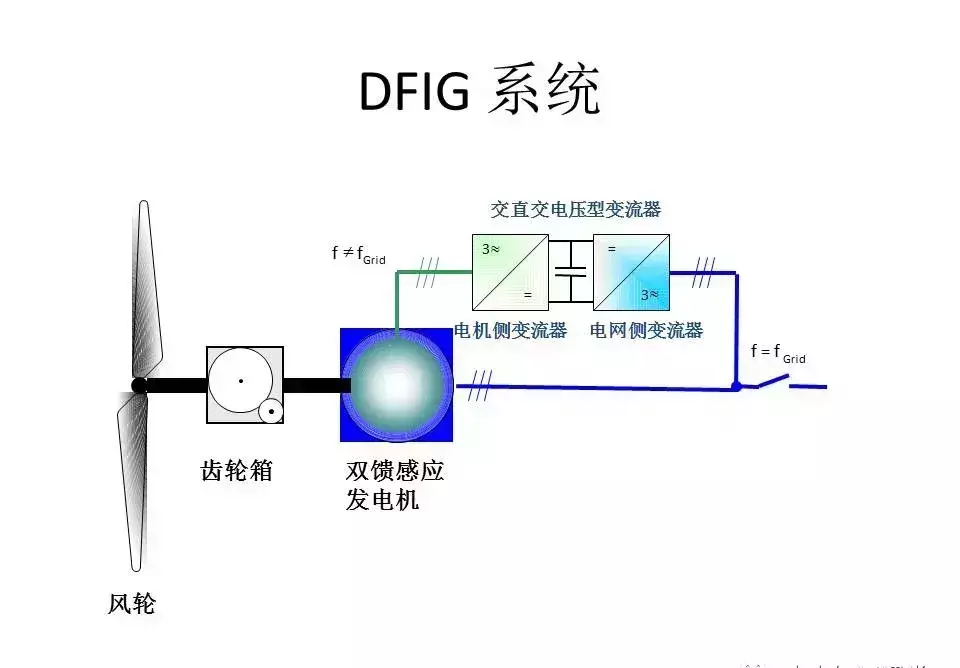

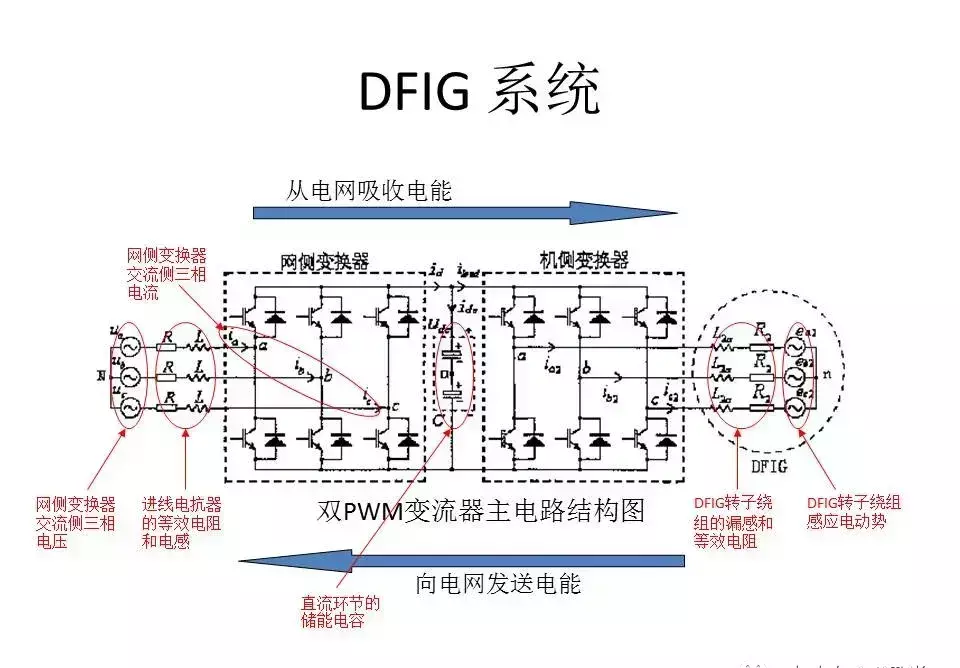

DFIG系统

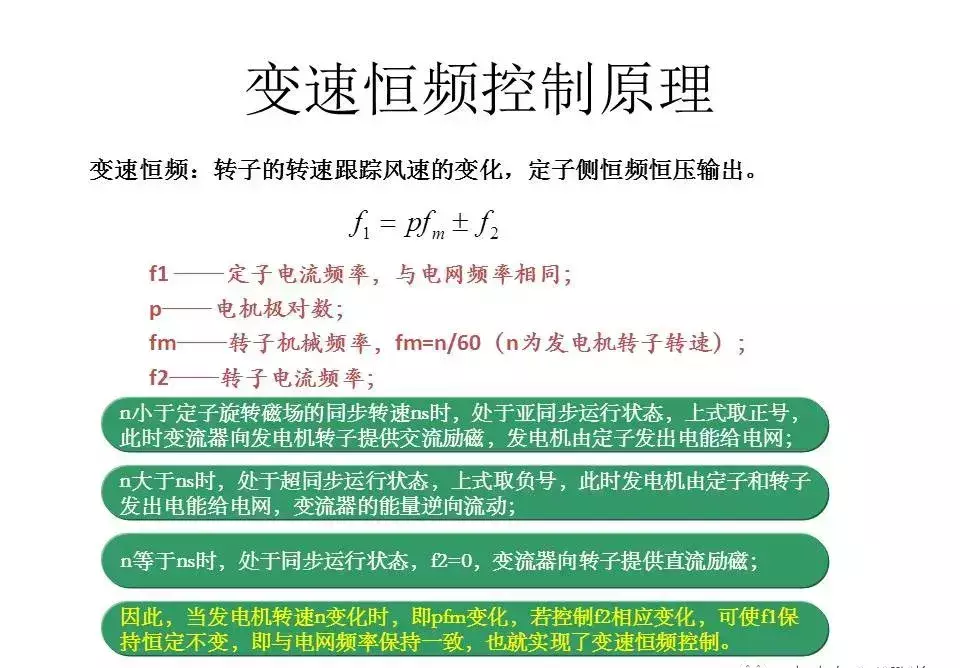

变速恒频控制原理

功率因数调节

控制策略

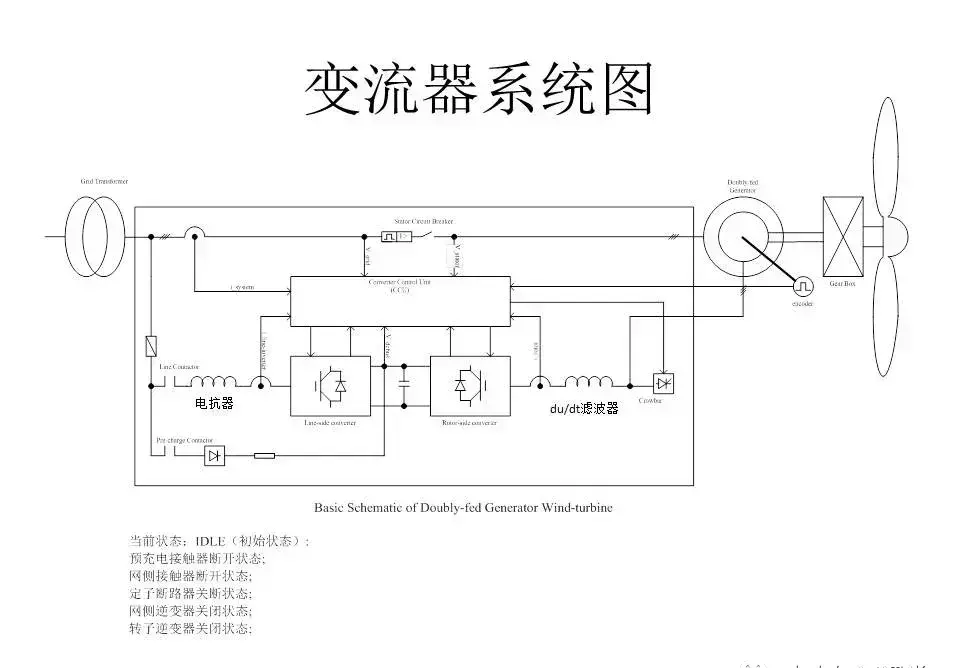

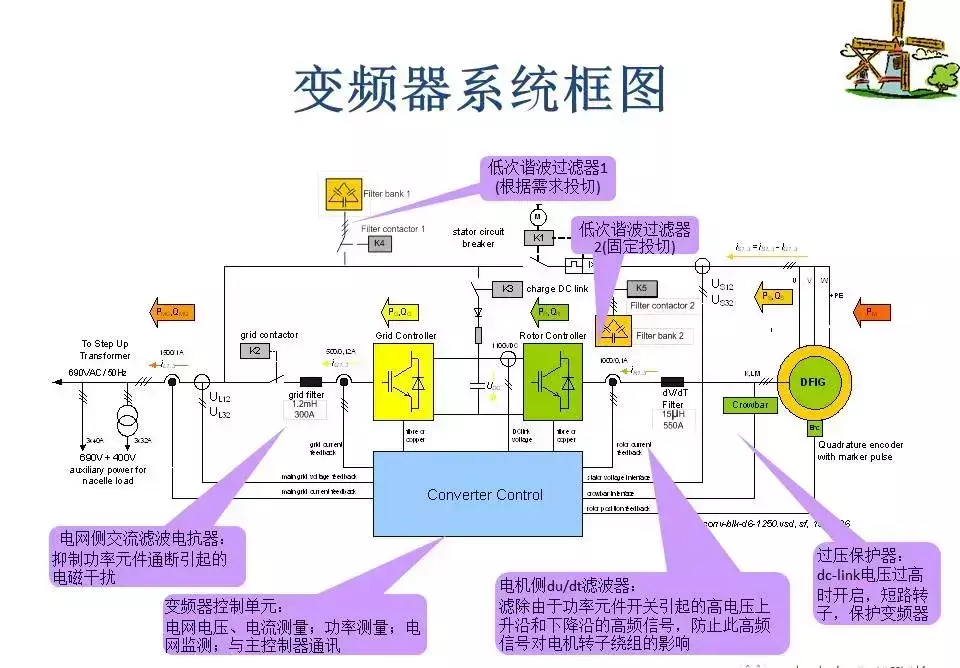

变流器系统图

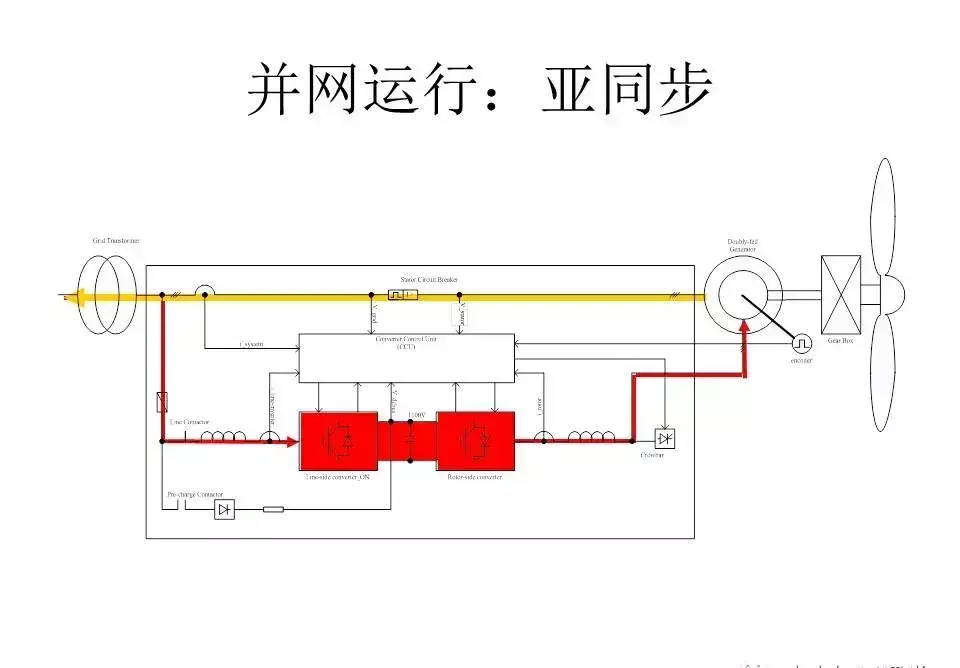

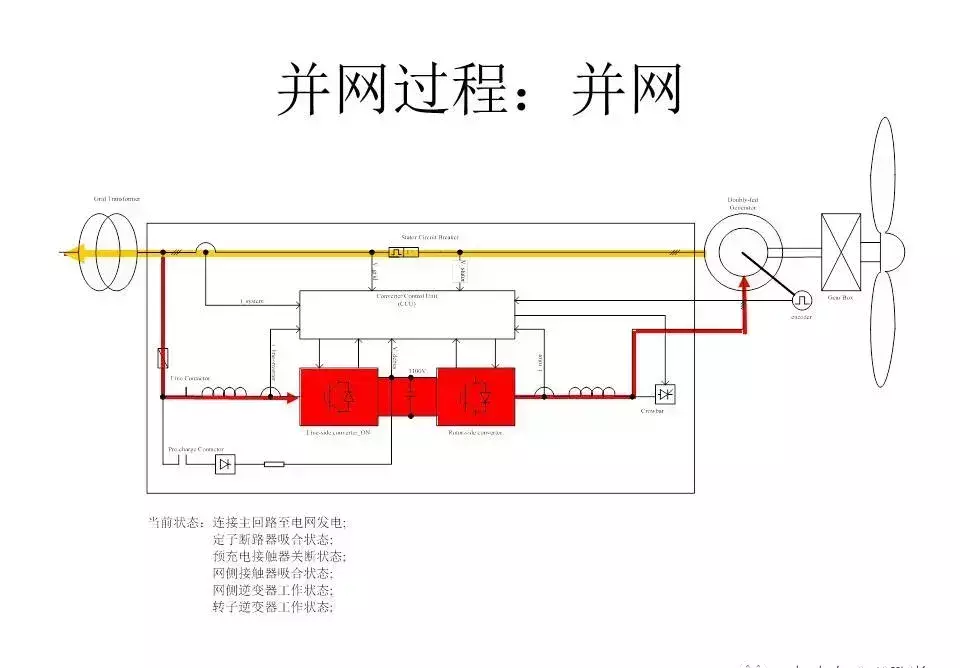

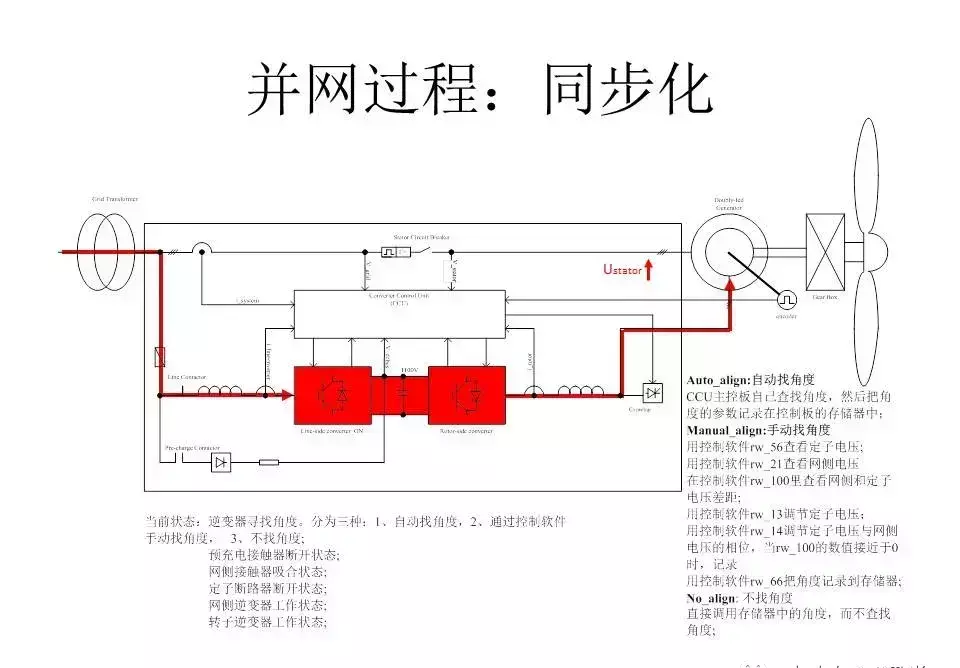

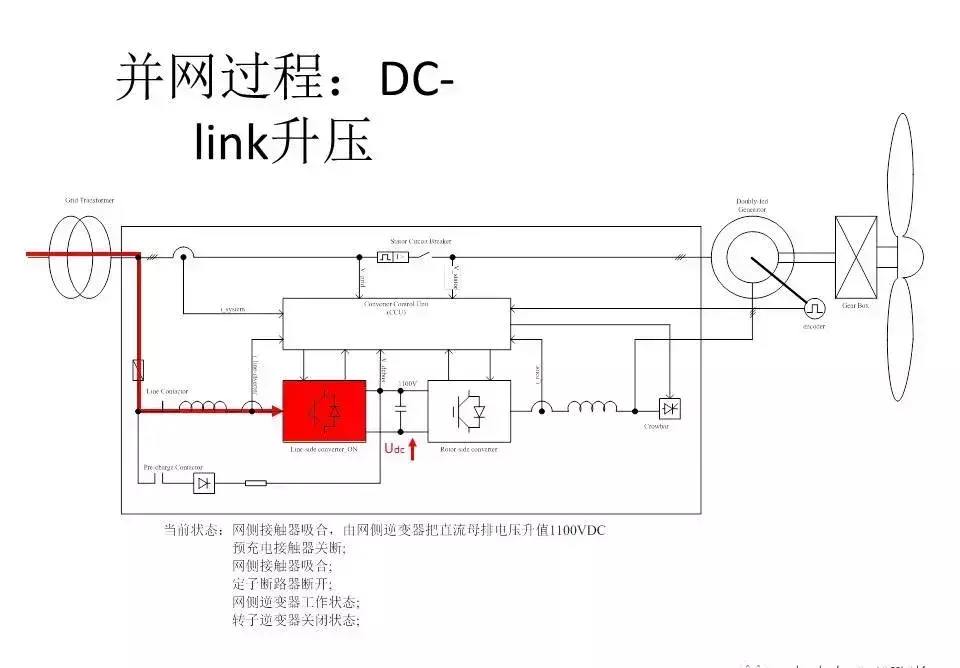

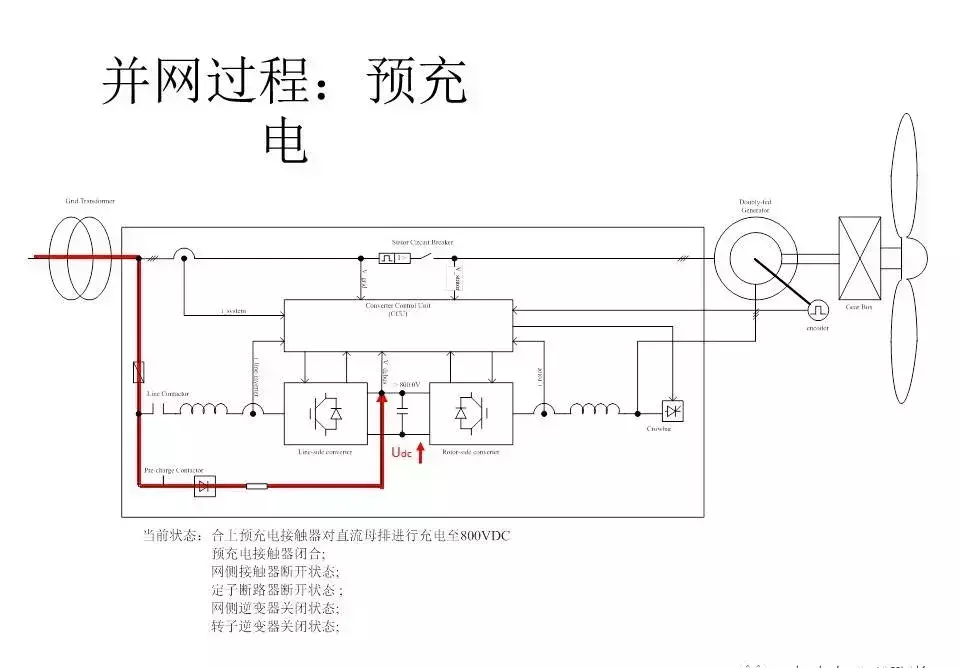

并网过程

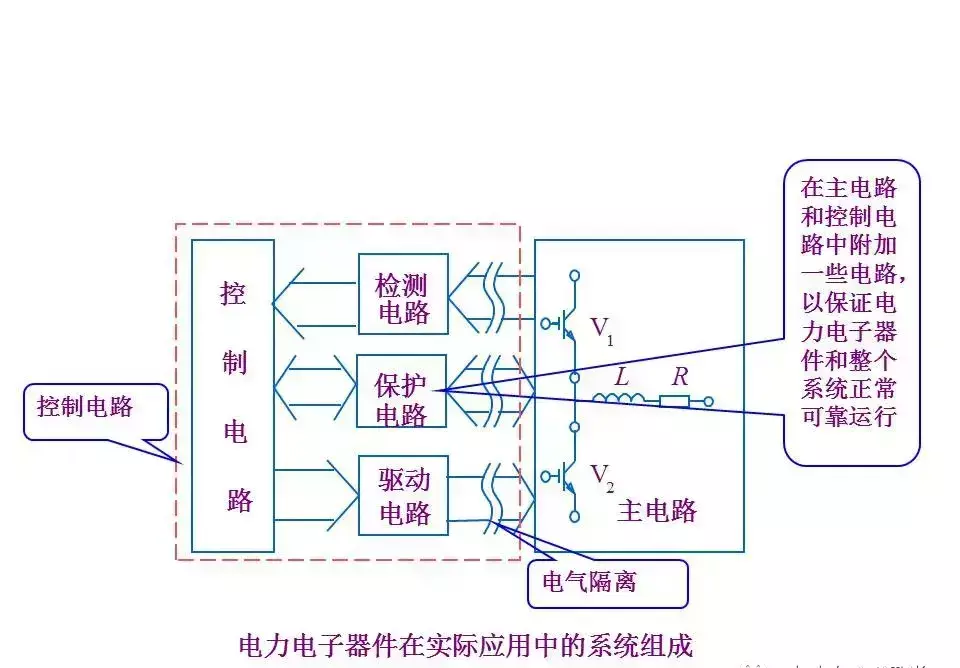

硬件结构

风力发电机变频器的作用与原理(1)
风力发电机变频器的作用与原理(2)
风力发电机变频器的作用与原理(3)
风力发电机变频器的作用与原理(4)
风力发电机变频器的作用与原理(5)
风力发电机变频器的作用与原理(6)

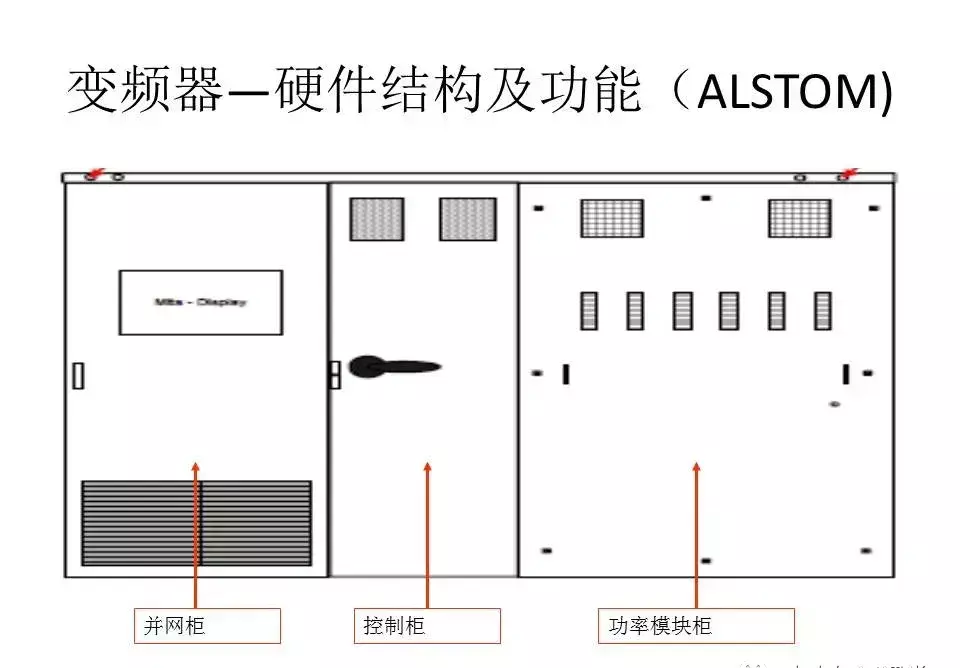

变频器—硬件结构及功能(ALSTOM)

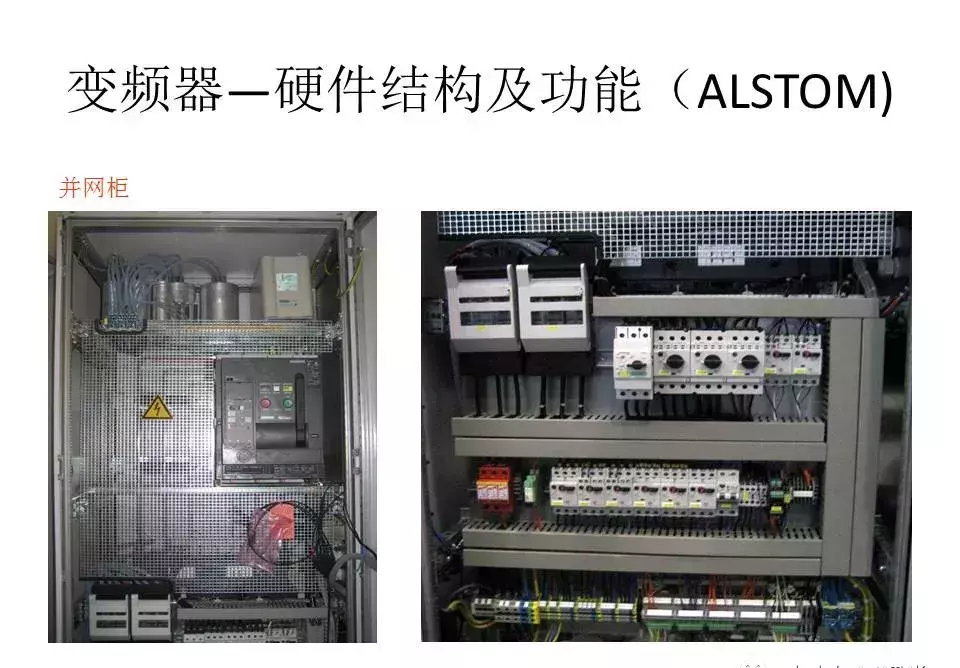

并网柜:

1 并网(断路器)

2 保护(断路器的过流保护)

3 系统电源分配

4 与机舱主控制器信号交换

风力发电机变频器的作用与原理(7)
风力发电机变频器的作用与原理(8)

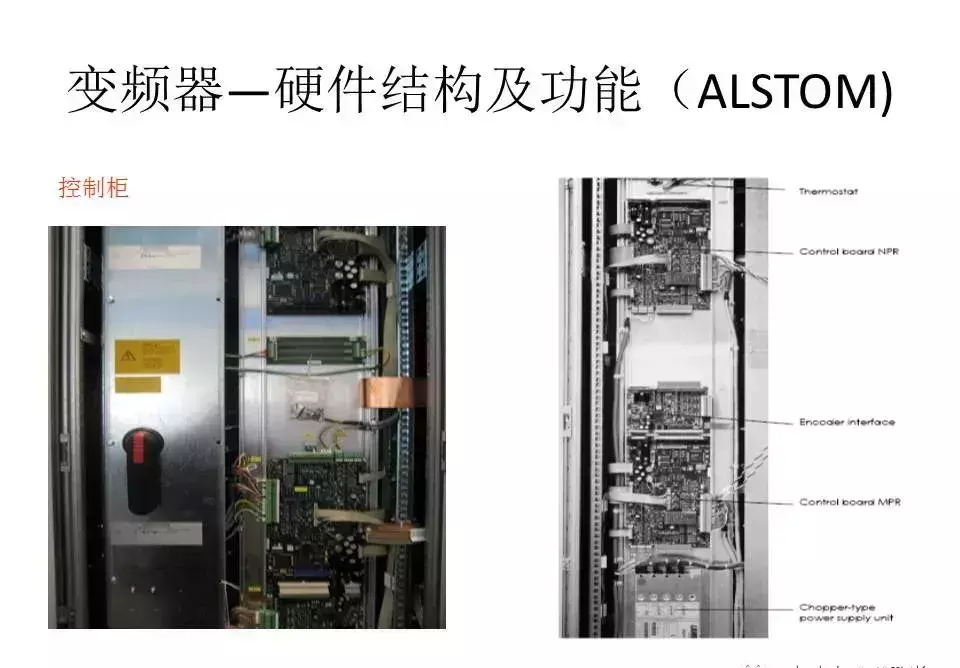

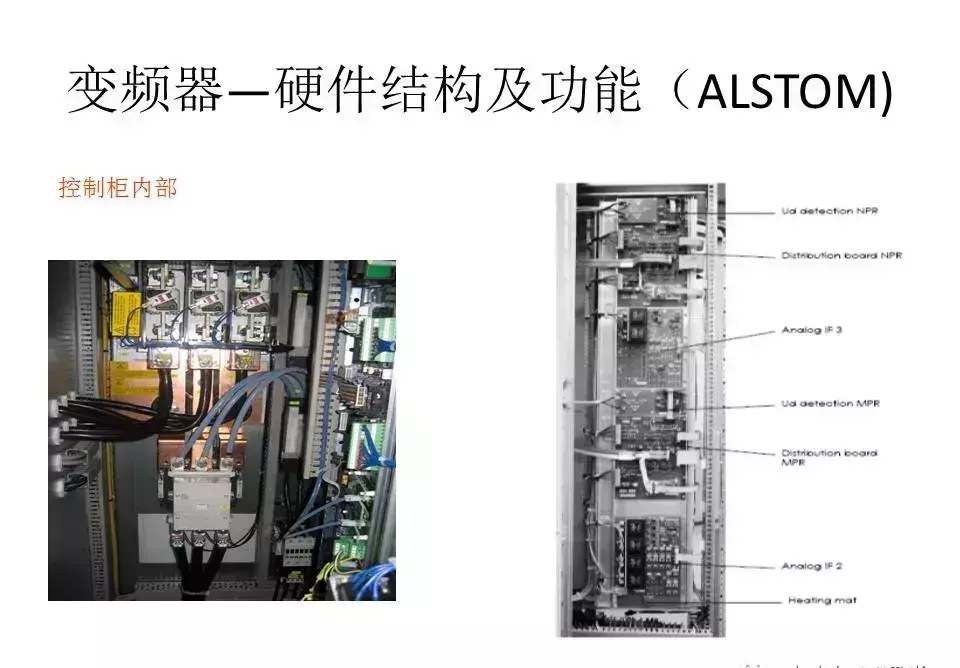

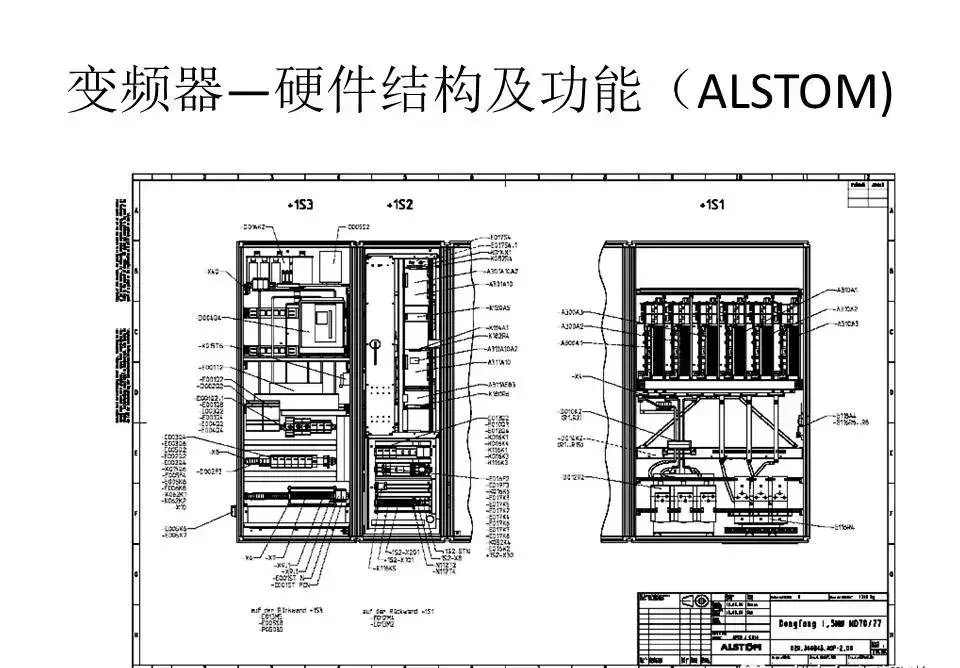

变频器—硬件结构及功能(ALSTOM)

控制柜:

1 功率模块(变频模块)触发控制

2 励磁回路控制

3 自动同期控制

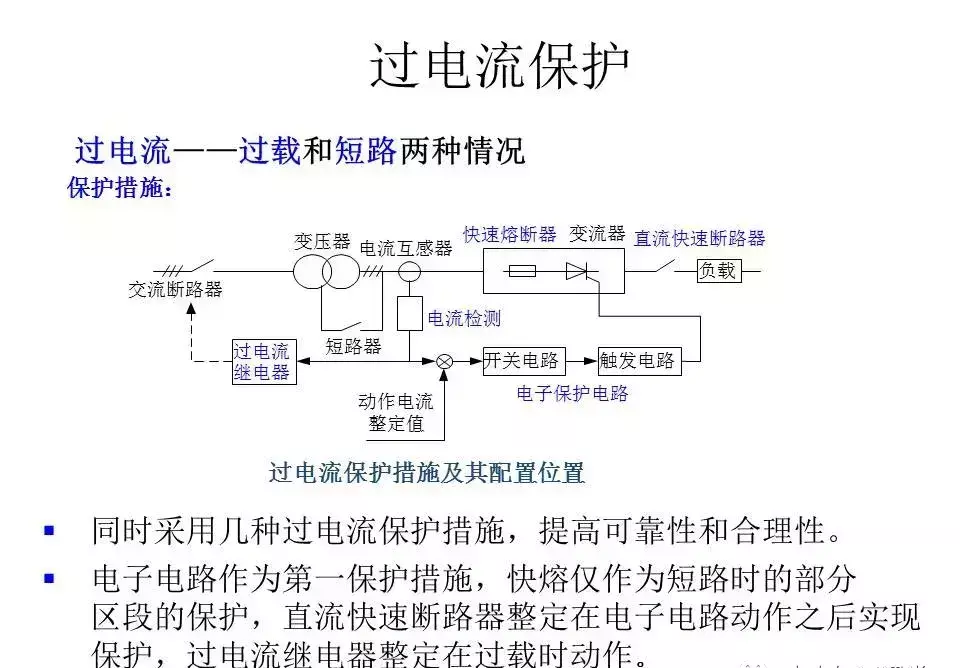

4 功率回路保护

5 信号采集及转换、分配

6 控制板件加热

风力发电机变频器的作用与原理(9)

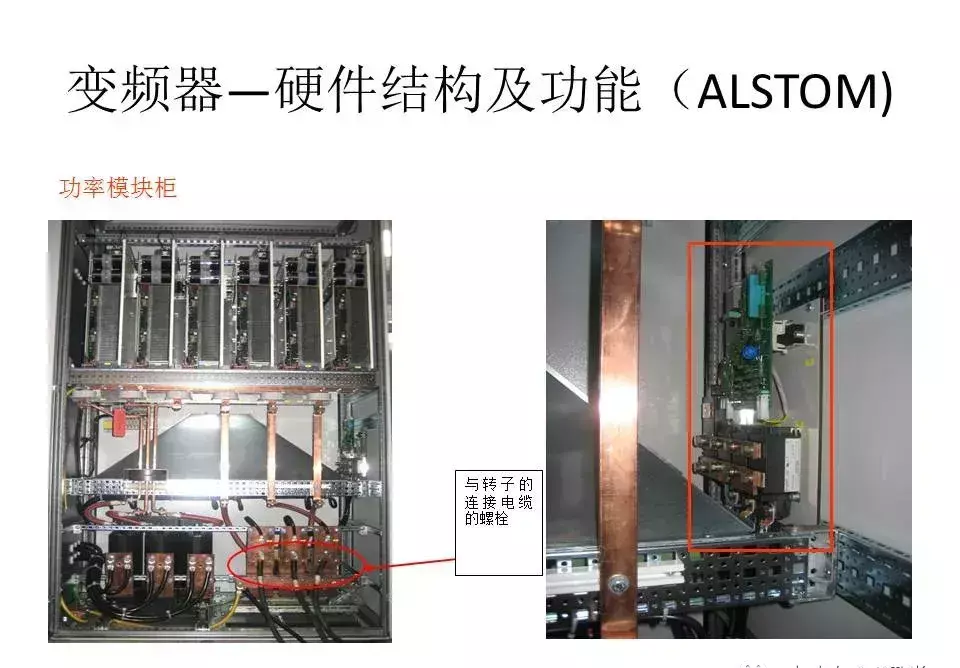

变频器—硬件结构及功能(ALSTOM)

功率模块柜:

1 变频

2 功率回路滤波

3 功率回路保护(Crow-bar)

风力发电机变频器的作用与原理(10)
风力发电机变频器的作用与原理(11)
风力发电机变频器的作用与原理(12)
风力发电机变频器的作用与原理(13)

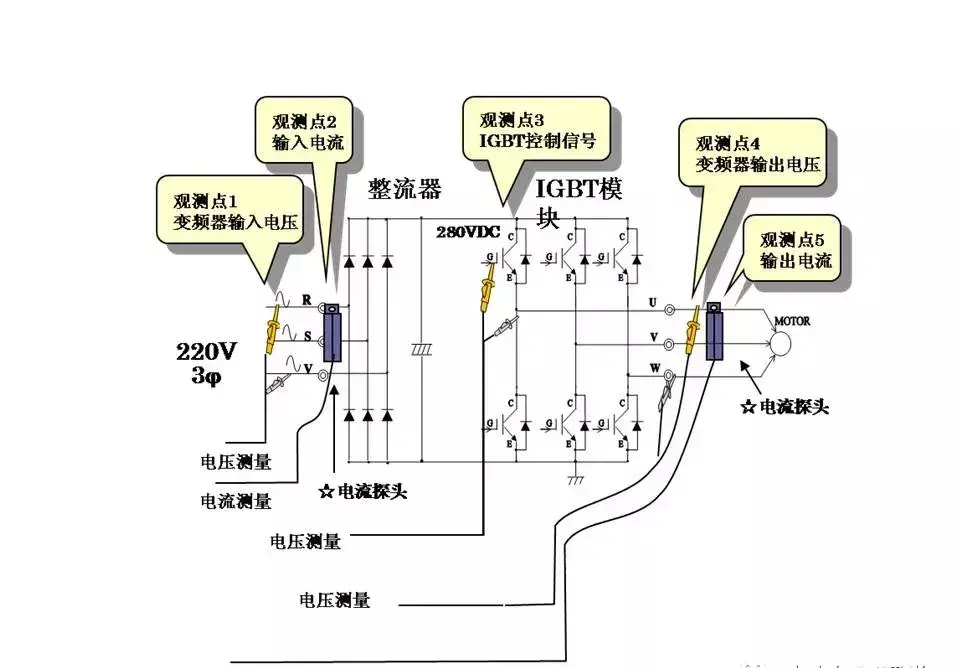

风力发电机变频器的作用与原理(14)
风力发电机变频器的作用与原理(15)

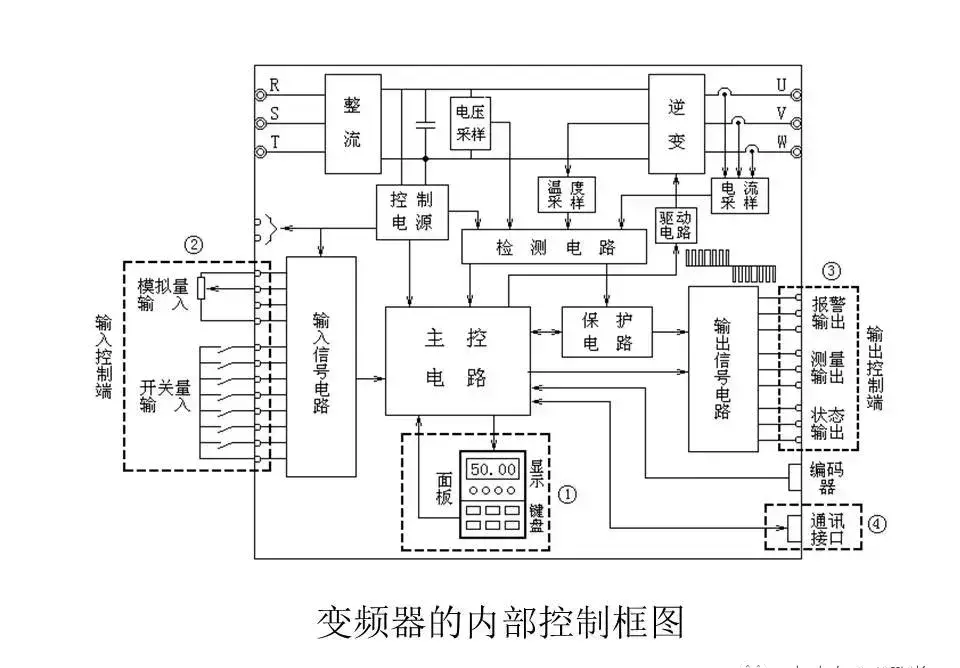

风力发电机变频器的作用与原理(16)
风力发电机变频器的作用与原理(17)

功率因数调节

考虑到风电系统的功率扰动以及电网本身的供电质量问题,因此希望风力发电系统发电机输出有功功率可调节,同时还能改变输出功率因数。通过转子侧变频器励磁控制,可以实现风力发电机组在稳定状态下的总有功功率和转差率不随功率因数设定值的变化而变化。其总有功功率由机组的风机功率特性与风况决定,同时,发电机的转差率由风力机组的总有功功率和转速控制特性决定,与发电机输出无功功率无关。

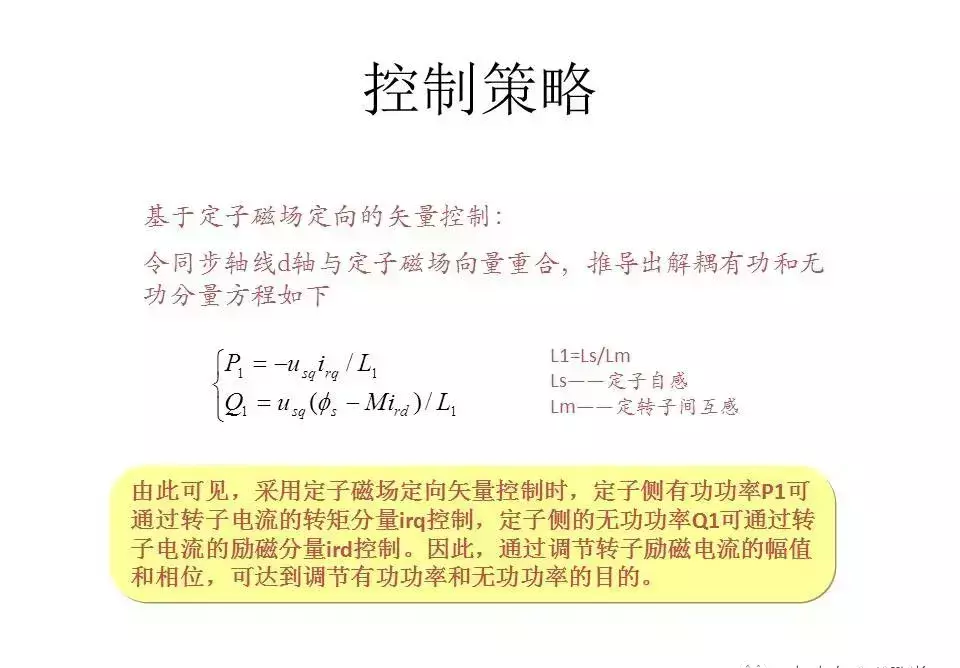

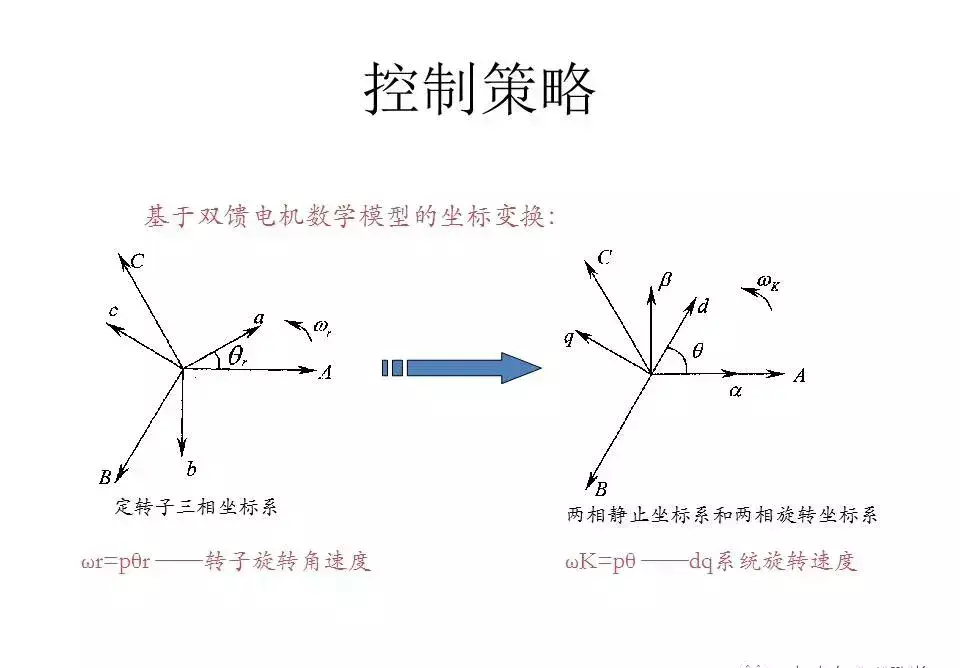

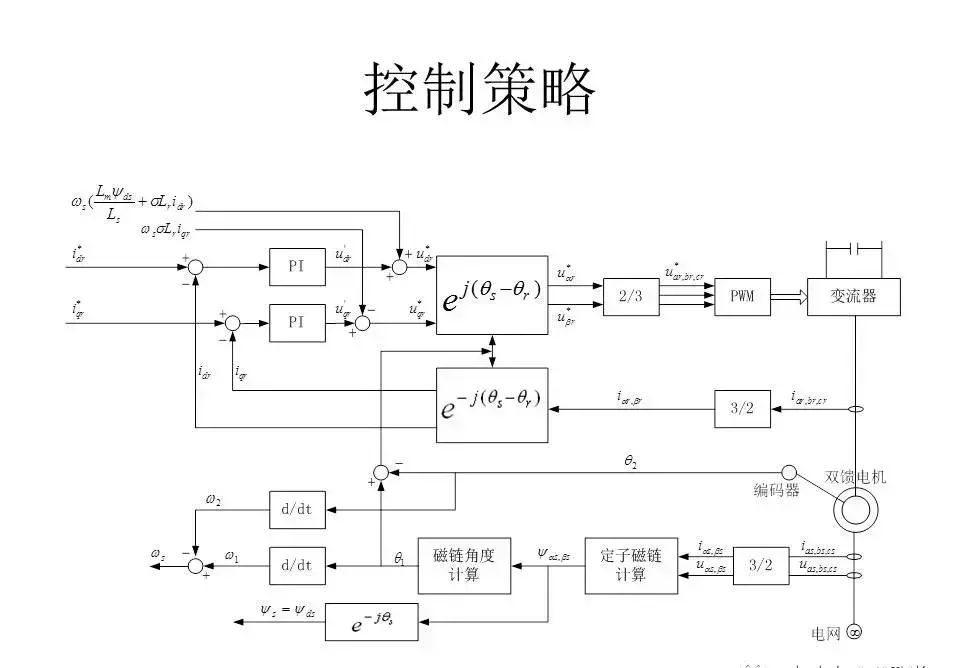

控制策略

矢量控制

在基于同步电动机变频调速的矢量控制策略中,由于转子接变频器的结构特点,目前应用在DFIG的励磁控制中主要有两大类,即基于气隙磁场定向的矢量控制策略和基于定子磁场定向的矢量控制策略

风力发电机变频器的作用与原理(18)
风力发电机变频器的作用与原理(19)
风力发电机变频器的作用与原理(20)
风力发电机变频器的作用与原理(21)
风力发电机变频器的作用与原理(22)
风力发电机变频器的作用与原理(23)
风力发电机变频器的作用与原理(24)
风力发电机变频器的作用与原理(25)
风力发电机变频器的作用与原理(26)

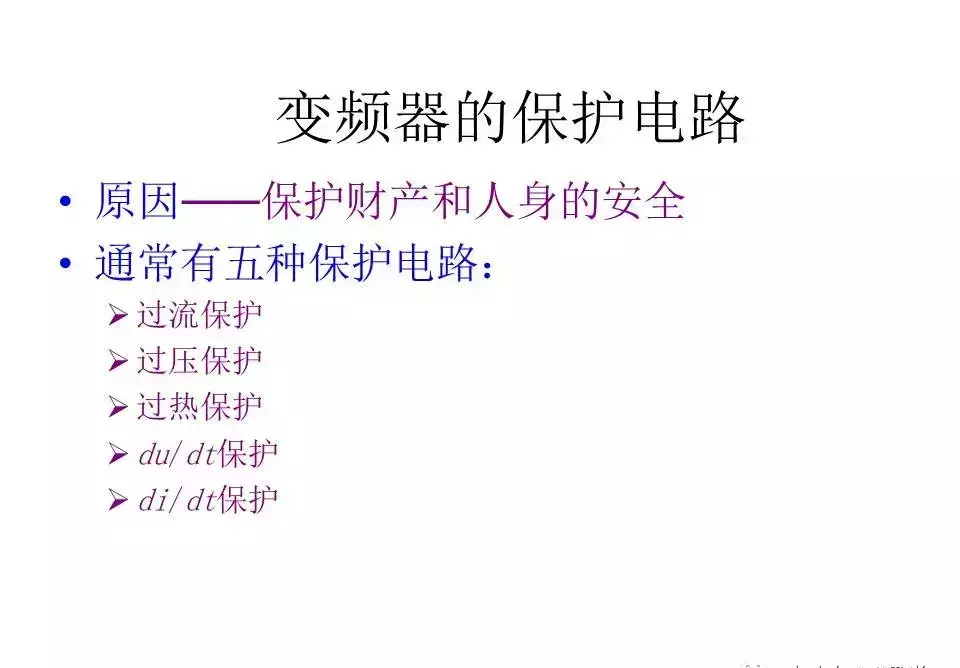

风力发电机变频器的作用与原理(27)

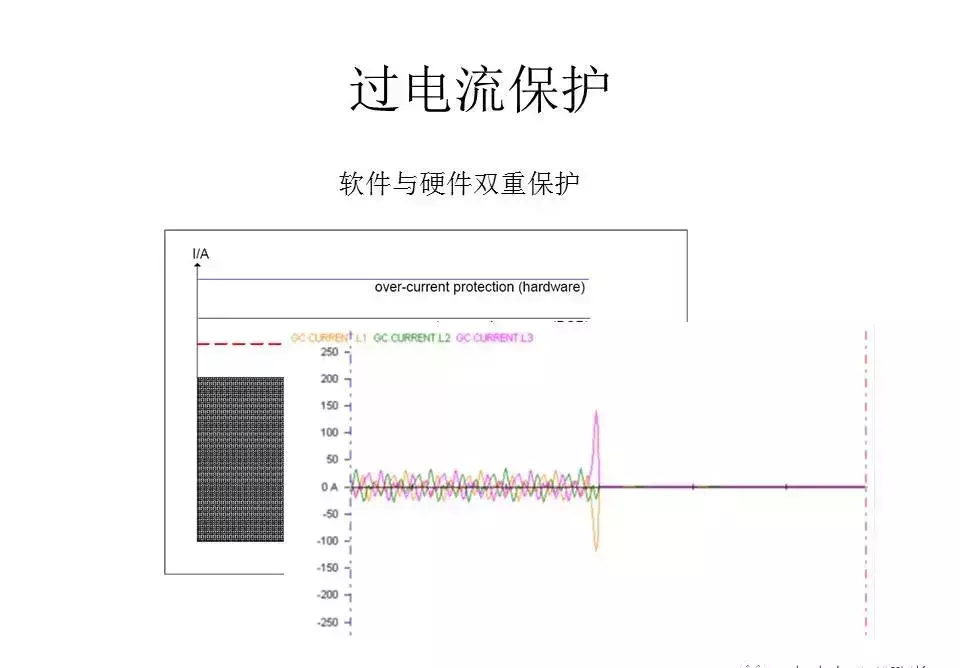

风力发电机变频器的作用与原理(28)
风力发电机变频器的作用与原理(29)

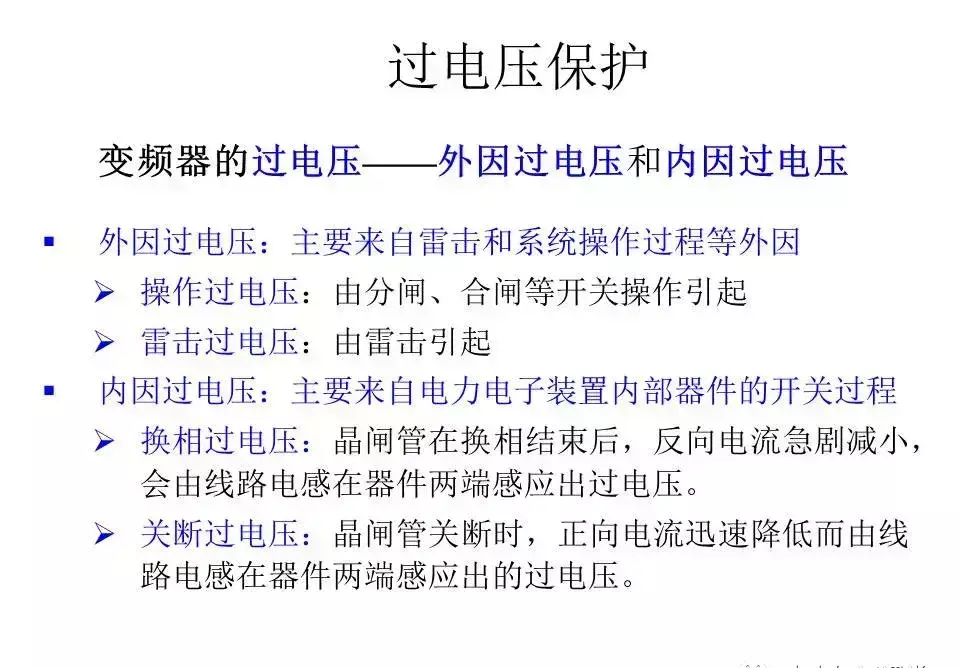

风力发电机变频器的作用与原理(30)

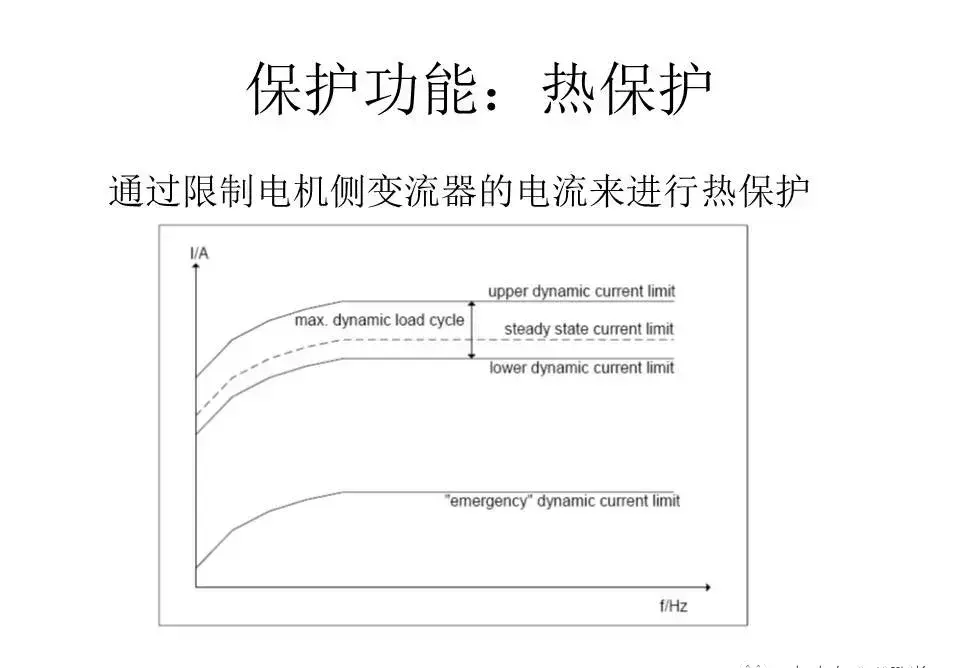

风力发电机变频器的作用与原理(31)

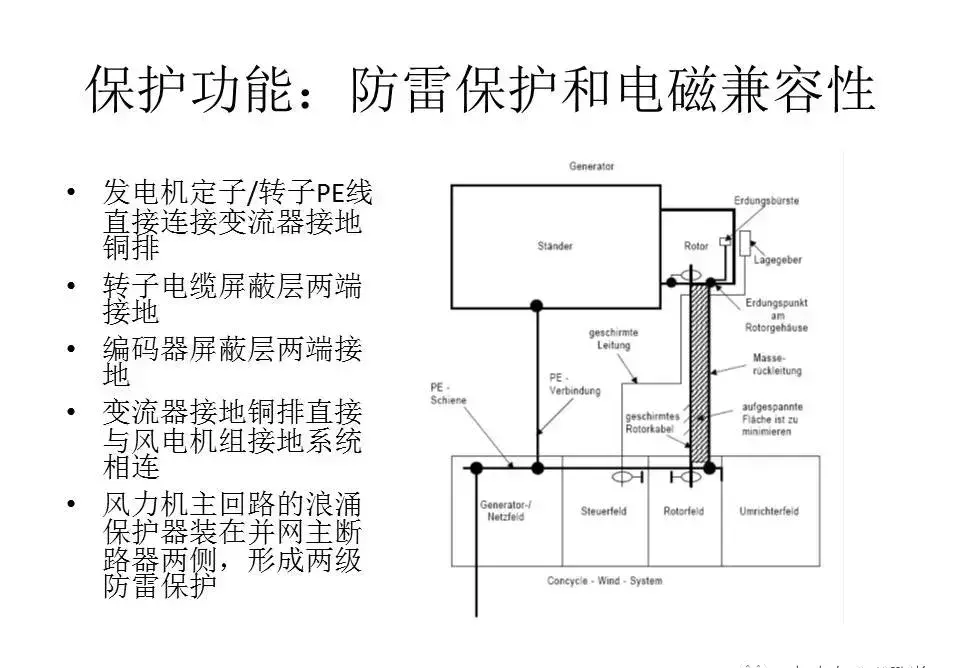

风力发电机变频器的作用与原理(32)

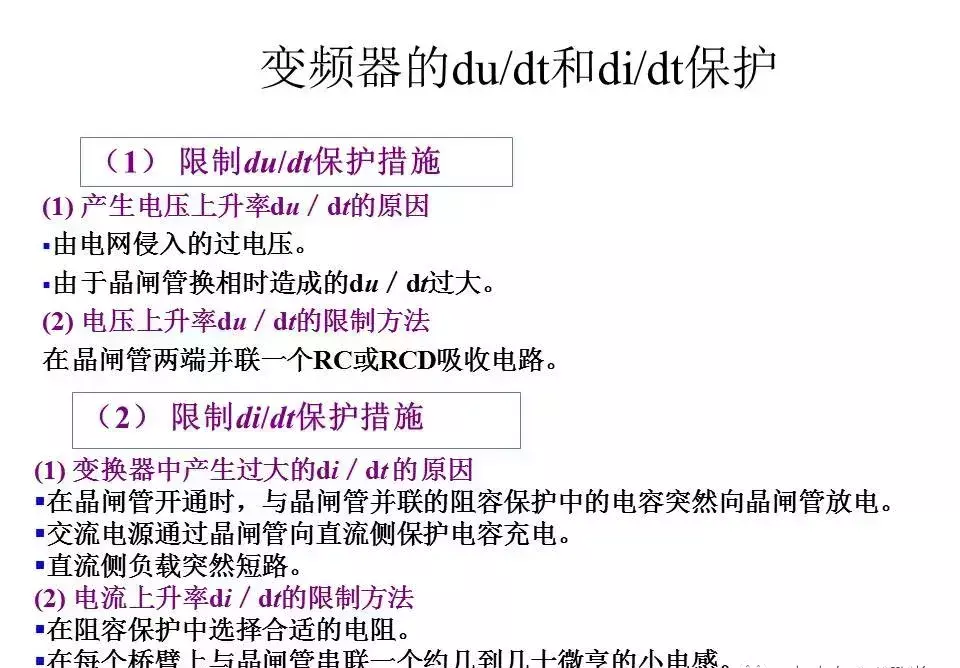

风力发电机变频器的作用与原理(33)
