蓝牙芯片支持的功能如下：-- 其他的功能以及指令参考我们标准的说明书。
芯片支持的大体功能 | 原理 |
1、支持蓝牙音频播放 | |
2、支持U盘TF卡的音频播放 | |
3、支持外音输入 | 发送AT+CM05，指定到AUX |
4、支持FM收音机功能 | 发送AT+CM06，指定到FM |
备注：支持是芯片支持，但是受限于软件，可能些许功能是不能同时使用的，后面详细说明 |
FM的信号是离散的信号，不同的地方搜索到的电台数量不一样，信号的强度也会不一样，包括天气不一样，搜到的电台也是不一样的。
- 芯片上电会主动的返回一些信息，但是不涉及到FM的相关信息，必须通过发送指令，指定到FM模式之后，芯片才会返回FM的相关信息
- 芯片支持自动搜索电台，这个的作用是芯片会自动扫描87.5MHZ --- 108.0MHZ这个范围找出存在的电台或者说信号好的电台，然后自动存储起来。
- FM的重要信息包含3个：---这三个信息存在的目的，是方便用户做显示的时候用的
- 、当前的频点，也就是87.5MHZ --- 108.0MHZ其中的一个,步进为0.1MHZ
- 、当前的电台
- 、当前存储的总电台数
1、芯片进入FM模式之后，需要用户发命令，让芯片做出相应的动作，比如：自动搜台 、上一个电台、下一个电台
加一个频点、减一个频点等等操作，这个是属于控制命令
- 芯片存储电台，或者其他信息，都由芯片自动完成，无需用户关心
AT+FC00 | 开始自动搜索电台 ,再发一次就停止了 | AT+FC04 | 自动向下搜索电台 |
AT+FC01 | 保留 | AT+FC05 | 自动向上搜索电台 |
AT+FC02 | 上一个电台 | AT+FC06 | 上一个频点 |
AT+FC03 | 下一个电台 | AT+FC07 | 下一个频点 |
AT+FF0875 | 指定FM跳转至87.5MHZ |
AT+FF1080 | 指定FM跳转至108.0MHZ |
AT+PF | 查询芯片当前的频点 --- 芯片会返回PF+0875 |
AT+PC | 查询芯片当前频点所处的电台编号 --- 芯片会返回PC+0001 |
AT+PT | 查询芯片搜索到的全部电台总数 --- 芯片会返回PT+0012 |
按键功能说明 | |||
按键序号 | 短按 | 长按 | 长按不松手 |
PREV/V | 上一曲 | 音量 | |
NEXT/V+ | 下一曲 | 音量+ | |
MODE -- 切换模式 | 切换蓝牙和U盘TF卡 | ||
PP -- 播放暂停 | 播放暂停 | 自动搜台 |
争对FM的按键功能：
- PP键长按是自动搜索电台 。 指示灯会快闪 ， 搜索到电台会停一下，播放1秒钟，然后继续搜下一个
- FM是默认87.5 ---- 108.0 MHZ 这个频段
3、自动搜台结束之后 ，可以“上一曲”或者“下一曲”切换电台

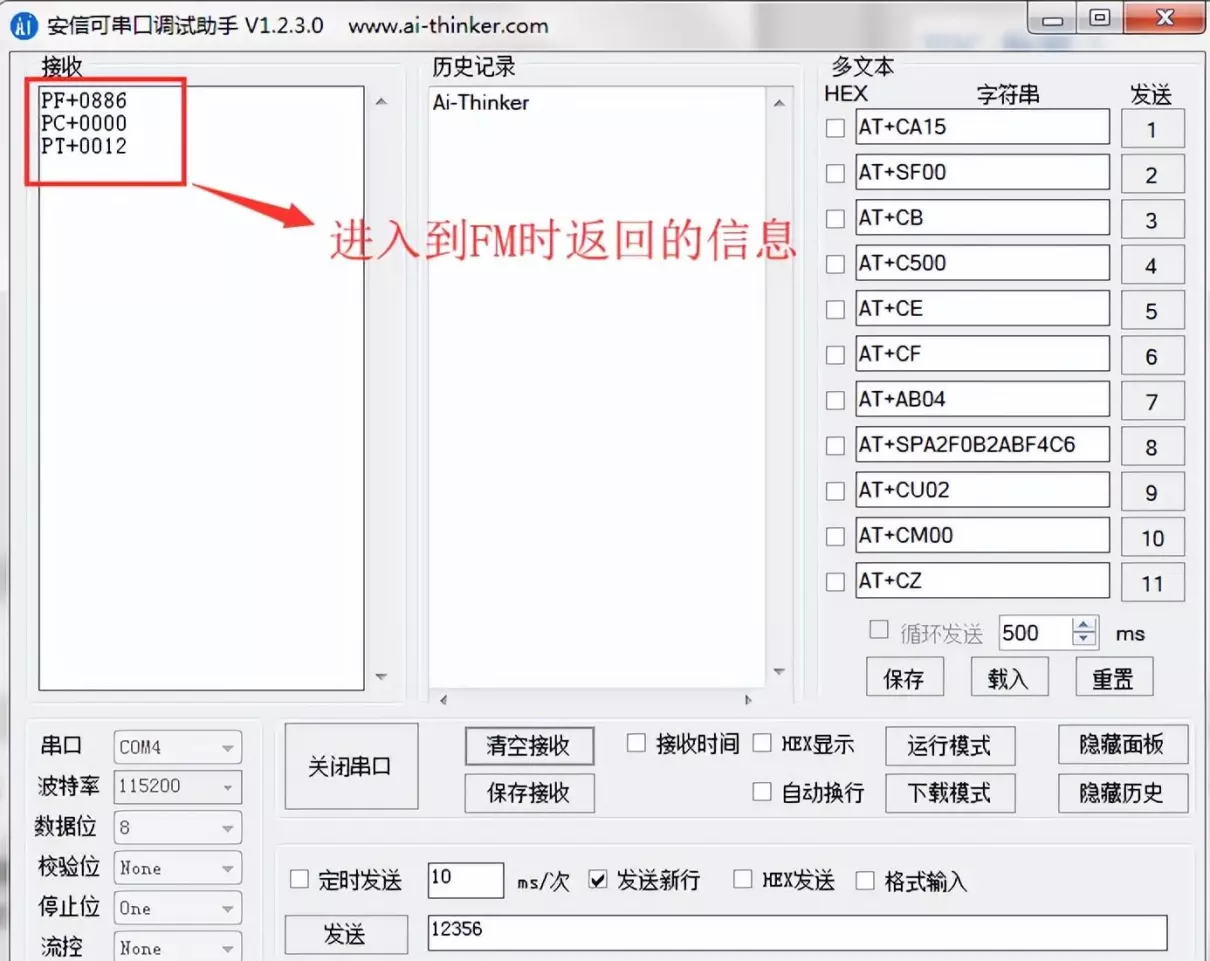

- 如上左图，是串口发送指令切换至FM模式，主动返回的信息
- 、PF+0886 = 指的是当前的频点为88.6MHZ
- 、PC+0000= 指的是当前这个频点并不是真正的电台，所以没有锁定是哪个电台
- 、PT+0012= 代表芯片之前有自动搜索电台，存储了12个有效电台，也就是0x0C

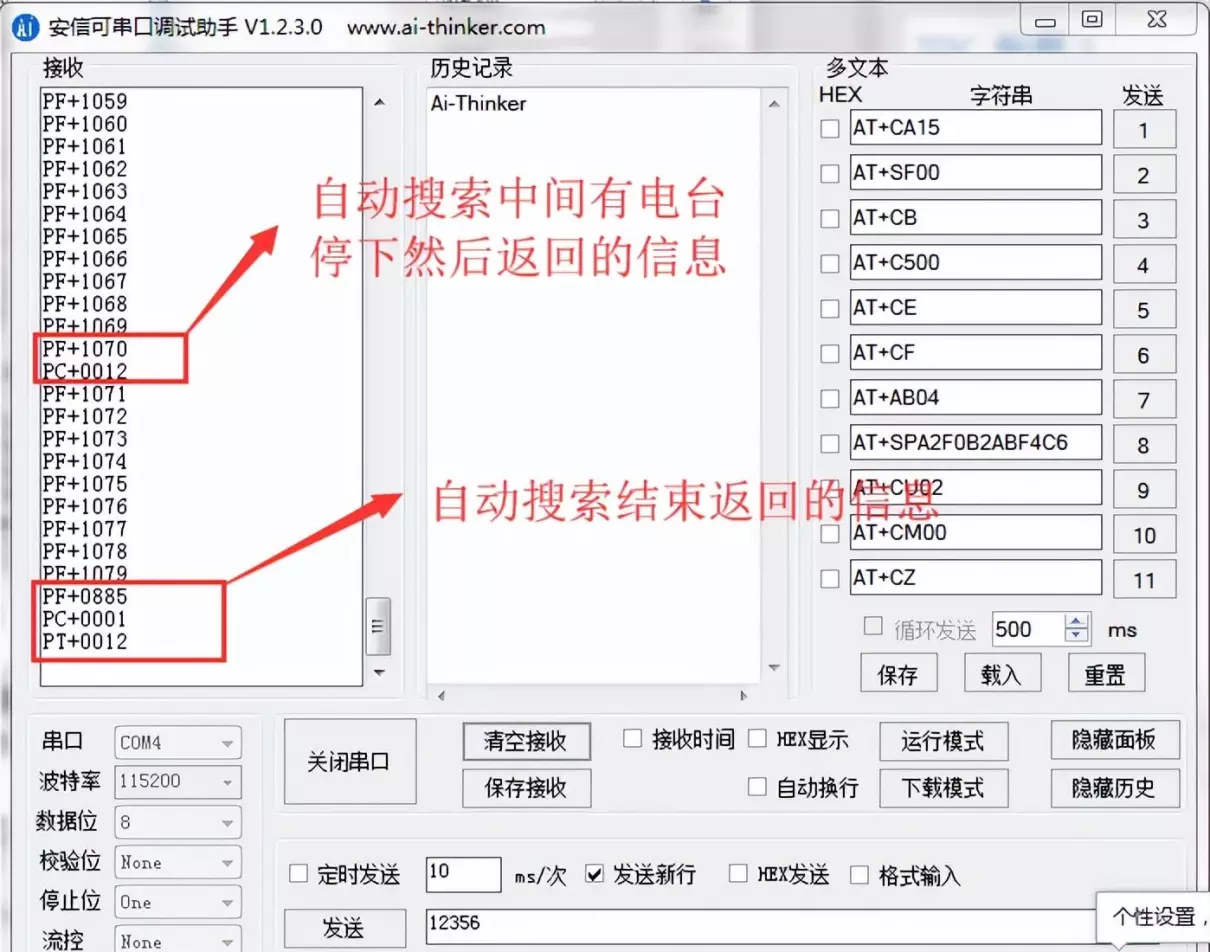

- 如上右图，这个是芯片串口发送自动搜索电台的命令之后，芯片开始自动搜索，并且实时的返回当前的信息
- 、具体的可以参考对应的指令
- 、这里要说明一下，两个箭头，分别代表的是，搜索到的1个电台，以及最后搜索完成的信息
== 详细的自己串口调试看一下，用电脑端的串口调试助手
1、重点关注指示灯的状态：常亮、慢闪、超快闪。
2、常亮代表未搜索电台。
3、关于FM的一些常见的说明

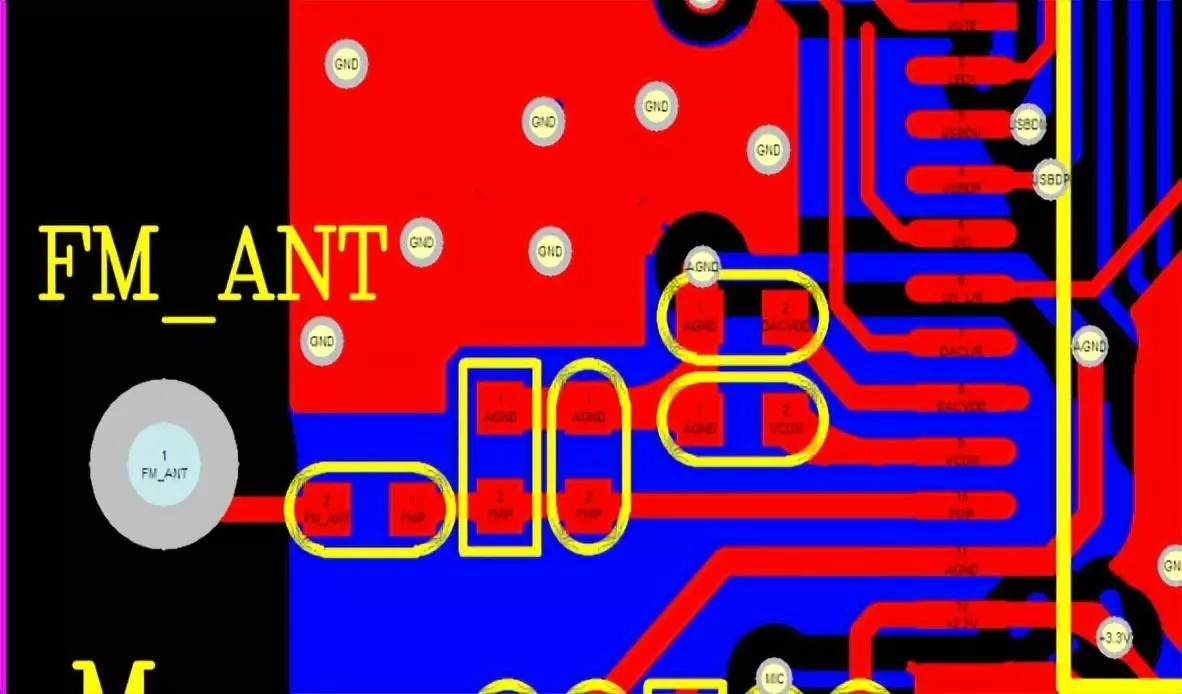

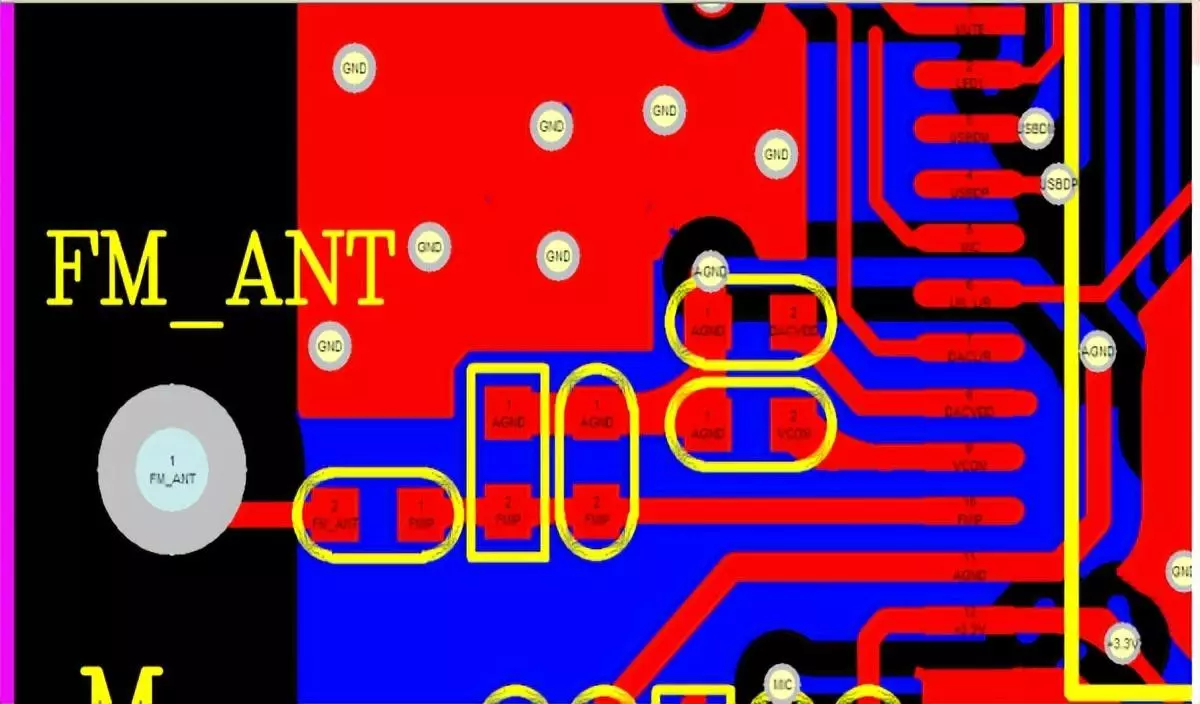

1、 FM 接收较灵敏且容易收到干扰，IC 摆放要考虑蓝牙天线和 FM 天线的位置。尽量
做到 FM 天线焊接点靠板边放置，FM 天线在板上走线最短，注意焊接的外置天线不要在
PCBA 上过多盘绕。

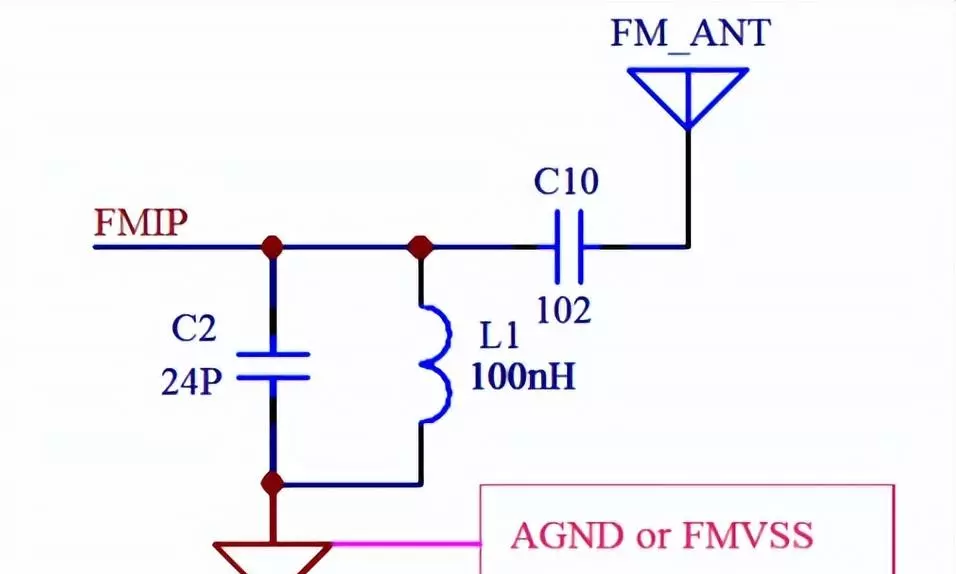

2、 天线匹配网络靠近芯片引脚放置，在没有 FMVSS 管脚的情况下，一般天线电路使用 AGND
为参考地，而含有 FMVSS 管脚芯片，请使用 FMVSS 为参考地（一般不分地，即将 FMVSS
与 GND 数字地短接）。

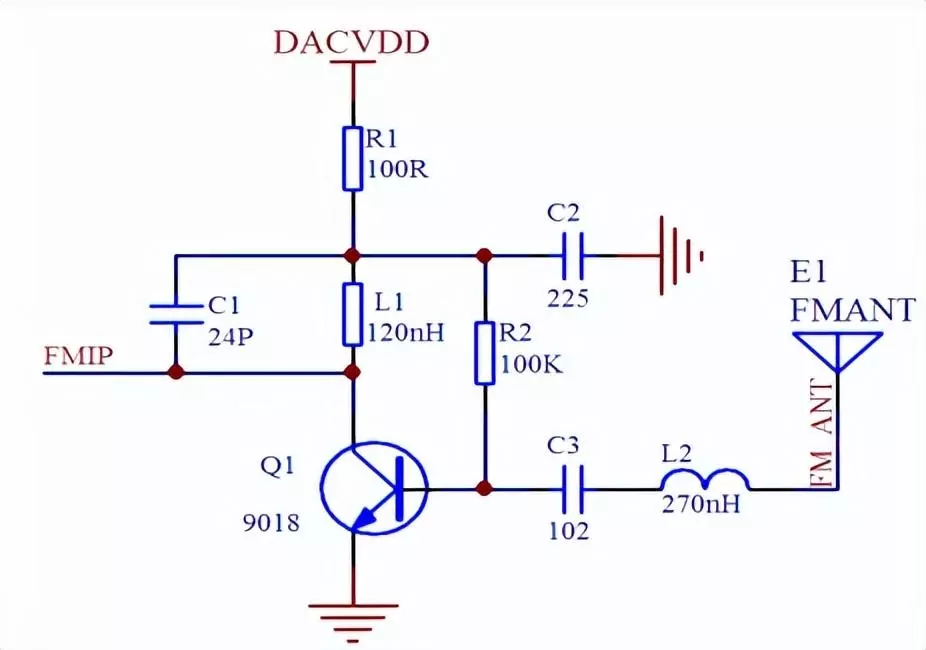

3、若受模具（如全金属+内置天线）影响，FM 性能差，或者对 FM 要求比较高的客户，请预
留 FM 放大电路，放大电路默认接 GND 数字地。对于带 FMVSS 管脚的芯片，可直接将 FMVSS
接 GND 数字地。FM 放大电路参考如下。根据不同样机，一般调整该网络 LC 电路
和串联输入电感 L2。

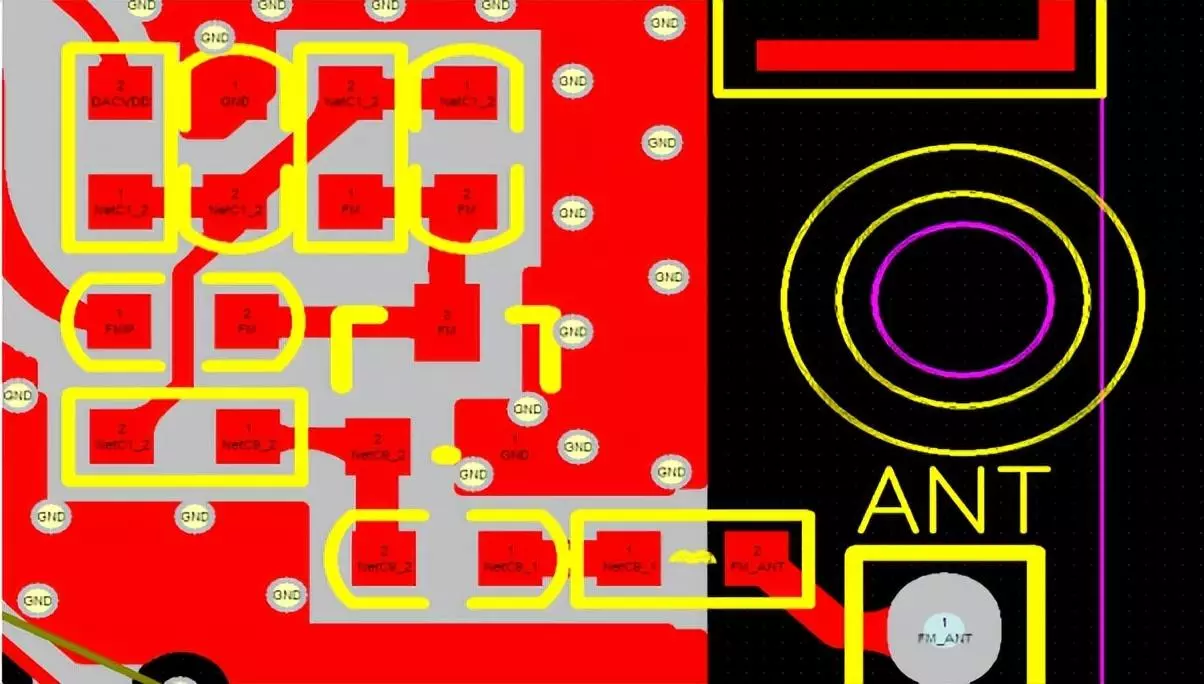

4、FM 天线走线必须远离其它信号线，天线走线靠板边，FM 天线匹配网络周围要大面积铺 GND， 保证 FM 参考地平面的完整性，电池地焊接点尽量放置在 FM 附近，以保证 GND 的回路最短， 减少干扰。天线与 GND 铺铜安全间距要加大处理，建议 0.6mm 或以上。

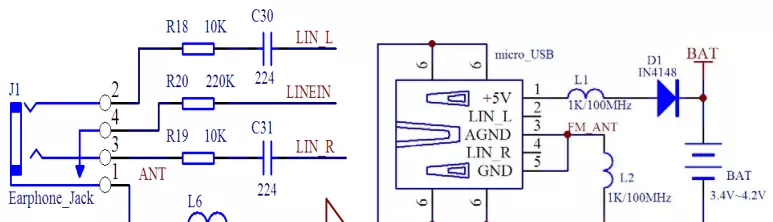

5、FM 天线复用电路抗干扰处理。一些设计电路，会将音频座、micro USB 充电座等复用天线 来提升 FM 性能，但是在电路设计时，要注意天线走线不要太“绕”、“长”，或者有太多分叉。 注意在 FM 天线加长的情况下，降低其它加长了的信号线对 FM 的干扰。如下图所示，请将R18、 R20、R19、L6、L1、L2靠相应座子放置。
6、FM 一般调试步骤：
a、不同天气、不同时间段、不同位置，实际收台效果会有差别，在调试 FM 时要有对比样机 做参考，且使用整机测试b、在确认机子没有频偏的情况下，软件降低 FM 收台阀值，在实环境中测试能不能收到足够 的清晰台，如果发现在某一频段收台差，如低频效果差，可将天线匹配网络做修改，一般调整 LC 参数。
c、如果整体效果差，请查看 PCB FM 铺地是否完整、电池地是否离 FM 铺地太远、FM 天线 是否受其它信号线干扰。FM 天线地线短接点和铺地完 整性对 FM 性能非常重要。
d、对于 FM 天线走线“绕”且多复用的样机，如果 FM 性 能差，调试时一定要分开处理，即切断一路来调试收台效果。
V1.2版本的更新记录
- 完善了一些描述，注意完善fm的一些差异性
- 增加了硬件的说明 -- 注意 -- 芯片包括程序客户都已经量产很多了
V1.1版本的更新记录
- 完善了指令
AT+PF | 查询芯片当前的频点 --- 芯片会返回PF+0875 |
AT+PC | 查询芯片当前频点所处的电台编号 --- 芯片会返回PC+0001 |
AT+PT | 查询芯片搜索到的全部电台总数 --- 芯片会返回PT+0012 |
AT+FF0875 | 指定FM跳转至87.5MHZ |
AT+FF1080 | 指定FM跳转至108.0MHZ |
- 2、将返回的频率改为、PF+0886 = 指的是当前的频点为88.6MHZ
