万能尺子使用方法

生活小百事通 2024年05月26日 阅读 (72)

应粉丝“简单”要求而介绍一个万能角度尺的使用方法,咱们这里介绍的更全面点,下面可以简单了解收藏一下:

概念:万能角度尺是根据游标卡尺原理设计而成的,是测量工件内外角的量具,在机械工程中应用广泛,相信很多刚入门的设计师还不知道怎么使用角度尺,今天就讲讲万能角度尺的用法。

万能角度尺又被称为角度规、游标角度尺和万能量角器,是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。万能角度尺适用于机械加工中的内、外角度测量,可测 0°-320° 外角及 40°-130° 内角。

万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格,因此游标刻线角格为29°/30,即主尺与游标一格的差值为2',也就是说万能角度尺读数准确度为2'。除此之外还有5'和10'两种精度。其读数方法与游标卡尺完全相同。

结构介绍

万能角度尺是用来测量工件内、外角度的量具,其结构如图所示。

万能尺子使用方法(1)

使用方法

测量时应先校准零位,万能角度尺的零位,是当角尺与直尺均装上,而角尺的底边及基尺与直尺无间隙接触,此时主尺与游标的“0”线对准。调整好零位后,通过改变基尺、角尺、直尺的相互位置可测试0-320°范围内的任意角。

应用万能角度尺测量工件时,要根据所测角度适当组合量尺。

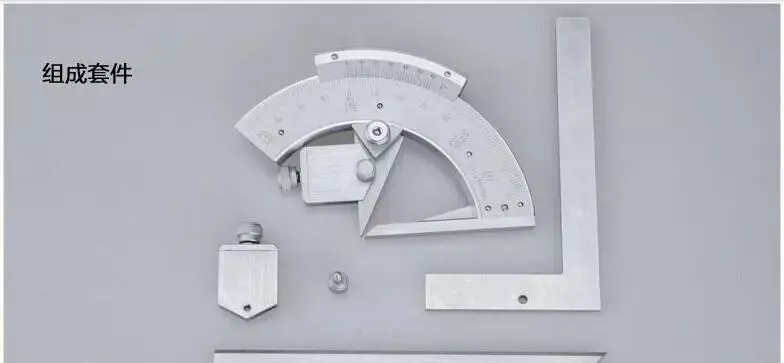

万能角度尺的结构:它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

万能角度尺的测量范围

游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。

操作步骤

测量时,根据产品被测部位的情况,先调整好角尺或直尺的位置,用卡块上的螺钉把它们紧固住,再来调整基尺测量面与其它有关测量面之间的夹角。这时,要先松开制动头上的螺母,移动主尺作粗调整,然后再转动扇形板背面的微动装置作细调整,直到两个测量面与被测表面密切贴合为止。然后拧紧制动器上的螺母,把角度尺取下来进行读数。

1、测量0°-50°之间角度

角尺和直尺全都装上,产品的被测部位放在基尺和直尺的测量面之间进行测量。

2、测量50°-140°之间角度

可把角尺卸掉,把直尺装上去,使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。也可以不拆下角尺,只把直尺和卡块卸掉,再把角尺拉到下边来,直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

3、测量140°-230°之间角度

把直尺和卡块卸掉,只装角尺,但要把角尺推上去,直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

4、测量230°-320°之间角度

把角尺、直尺和卡块全部卸掉,只留下扇形板和主尺(带基尺)。把产品的被测部位放在基尺和扇形板测量面之间进行测量。

读数方法

万能角度尺的读数方法,和游标卡尺相同,先读出游标零线前的角度是几度,再从游标上读出角度“分”的数值,两者相加就是被测零件的角度数值。

保养及保管

使用前,先将万能角度尺擦拭干净,再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动,然后对零位;测量时,放松制动器上的螺帽,移动主尺座作粗调整,再转动游标背面的手把作精细调整,直到使角度尺的两测量面与被测工件的工作面密切接触为止。然后拧紧制动器上的螺帽加以固定,即可进行读数;测量完毕后,应用汽油或酒精把万能角度尺洗净,用干净纱布仔细擦干,涂以防锈油,然后装入匣内。
