漏电开关测试仪
漏电开关测试仪，又叫漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪，是工程中必备的检测仪器，可以测量漏电开关的动作时间和动作电流。漏电保护器测试仪主要用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间。单相、三相漏电保护器均可测试。漏电开关测试是防止电击事故的有效手段之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
目前国内漏电保护器测试仪型号较多，外形有绞大的差异，但其工作原理大致相同(以下以国内饺为常见的5406A漏电开关测试仪做简要的说明)。

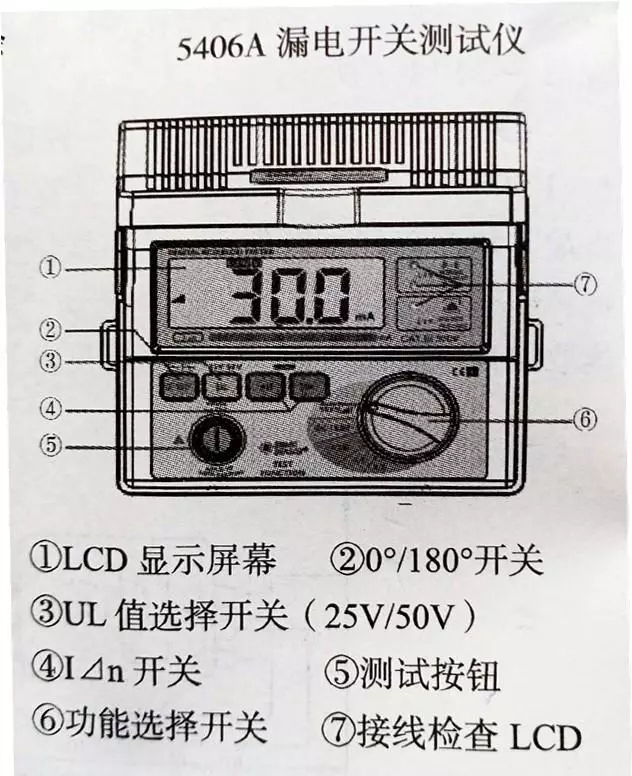

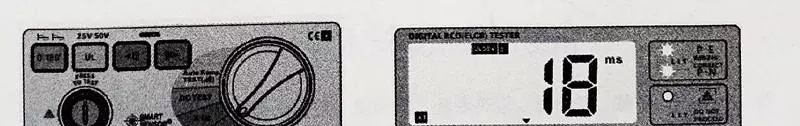

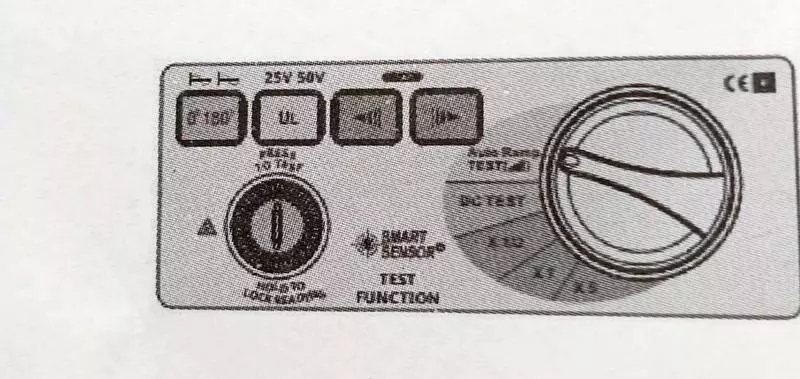

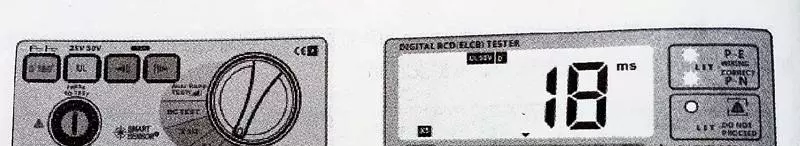

一、部件名称

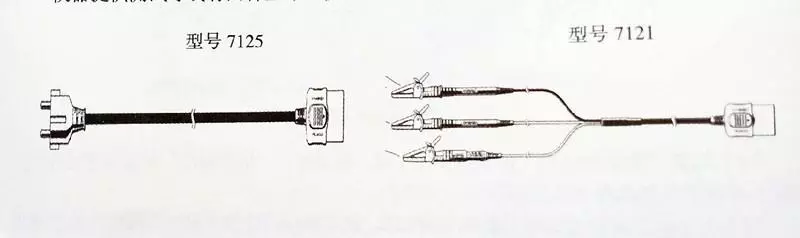

仪器提供测试导线有两种型号可供选择：
二、漏电开关测试仪使用时的注意事项
不规范的操作可能引起人身伤害和死亡。为正确使用仪器，必须由受过正规训练的、合格的技术人员进行操作，并在说明书规定的条件下使用。
(1)为保证操作安全，提醒操作者必须参考说明书中的相关细节认真仔细地阅读并领会操作指南中所规定的内容。使用设备时必须遵守相关的规定。
(2)仪器仅供单相使用，电压范围在230V+10%~15% 。
(3)当进行测试时，严禁触摸任何裸露的导线。
(4)当测试时，必须肯定在安全情况下你的手指才可触摸测试导线。
(5)在测量以后确保将测试导线从电源上卸下。不能让测试导线在测量后长时间的连接在电源上。
(6)测试时绝对不要打开仪器的机身，机内存在危险的电压。
(7)设备具有过温保护功能如果仪器显示出过热的标志，需要将测试线从被测电路上断开，使设备自然降温。
(8)设备具有过压保护功能，当电源电压超过260V时仪器显示“V L-PE Hi"必须将仪器从交流电源断开并检查相位和接地之间电压。
(9)双手潮湿的情况下，严禁使用仪器。测试按钮压下时不要旋转功能开关。
三、漏电开关测试

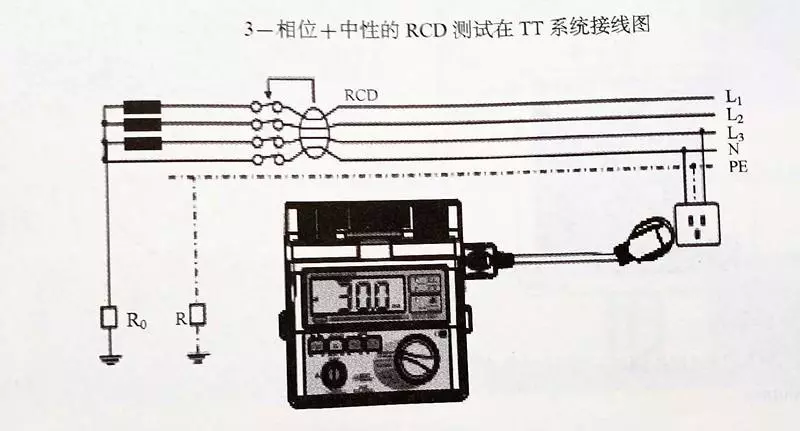

漏电开关的测试步骤:
(1)准备:
①将测试导线插入仪器。
②仪器插头插入电源插座。
③打开断路器开关。

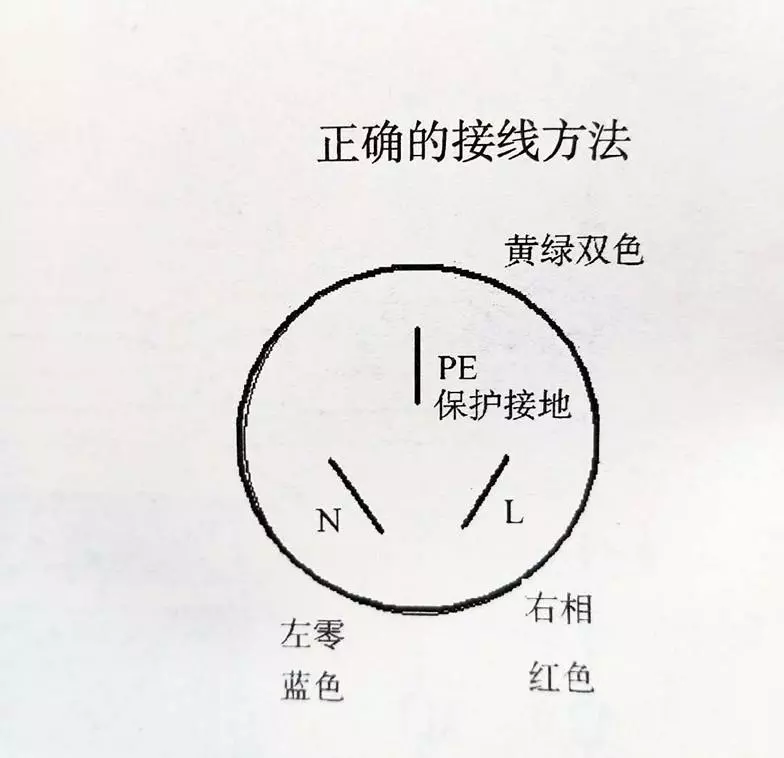

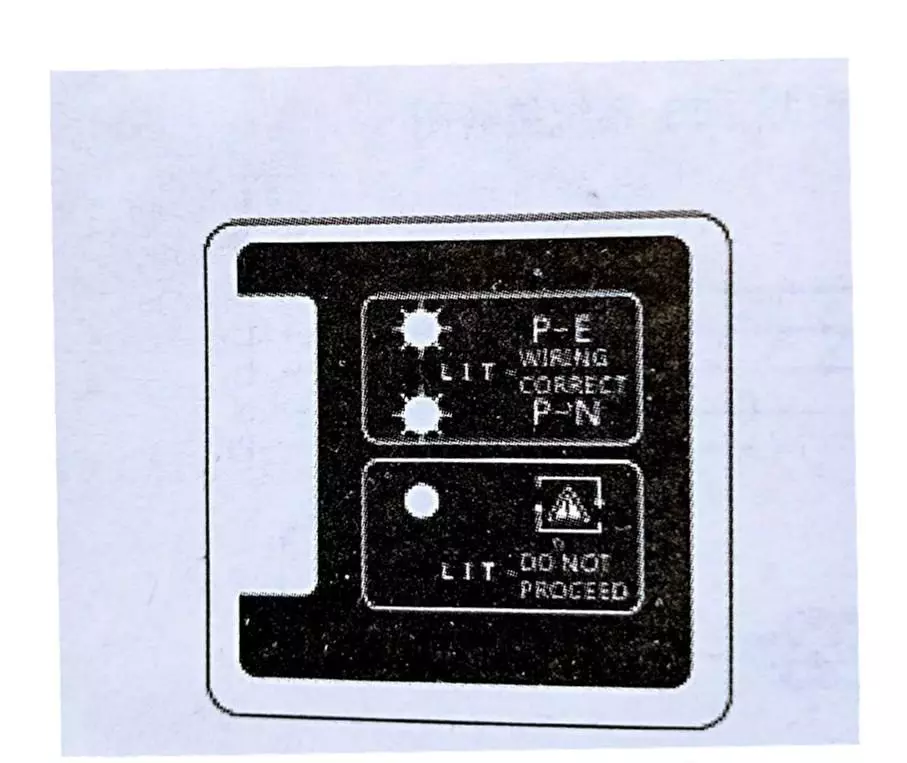

④保证P-E和P-N端的氖管点亮,而“!”端氖管不亮。如果上述显示灯显示错设必须断开连线，检查插座连线可能存在的错误。
(2)测试:
①AUTO RAMP测试：测试触发在20%~ 110%额定的触发电流(I∠n)。最大触发时间200ms。

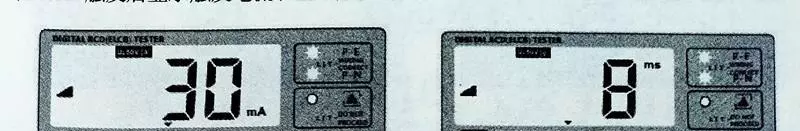

按功能健调整好触发电、触发电流和相位后拨下红色测试按钮，断路器应该触发。 在RCD触发后触发电流和显示触发时间。

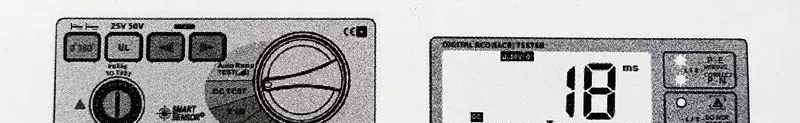

②DC测试:最大触发时间1000ms。
按功能键调整好触发电压、触发电流和相位后按下红色测试按钮，断路器应该触发。在RCD触发后和显示触发时间。

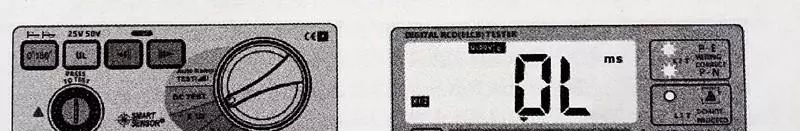

③不触发测试x1/2:最大触发时间I000ms.调整好参数后按下红色按钮后断路器应该不触发。
④触发测试x1:最大触发时间I 000ms.
按功能键调整好触发电压、触发电流和相位后按下红色测试按钮，断路器应该触发。在RCD触发后显示触发时间。
⑤快速触发测试x5:最大触发时间200ms。
按功能键调整好触发电压、触发电流和相位后按下红色测试按钮，断路器应该触发。在RCD触发后显示触发时间。
(3)按下0 °/180°相位开关改变相位并且重复步骤。
(4)再一次改变相位并且重复步骤。
