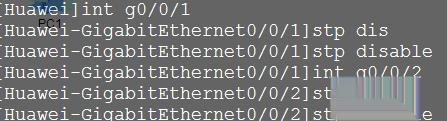

1、首先在lsw1 上关闭stp 生成树协议,因为smart-link 会与stp相斥。

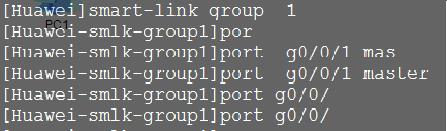

2、在lsw1 创建smarlink 组1 将g0/0/1 加入主端口 g0/0/2 加入从端口。
3、lsw1 使用flush send 使能smart link 发送flush帧功能携带的控制vlan 编号10密码123

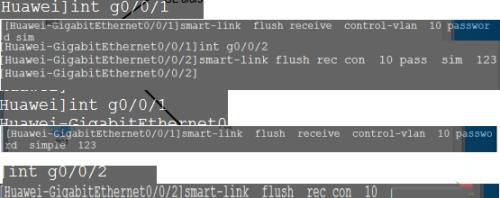

4、在lsw2 和lsw3 上使用smart-link flush receive 指定g0/0/1 端口和g0/0/2 端口可接收和处理携带控制vlan 编号是10 的flush 帧。
5、lsw1 上 使用restore enable 配置切功能,使用timer wtr 30 设置切时间30 秒。作用: 当g0/0/1接口发送故障并修复时,流量从g0/0/2切到g0/0/1接口的时间为30秒。
6、lsw1上 使用smart -link enble 来使能smart link1 的功能

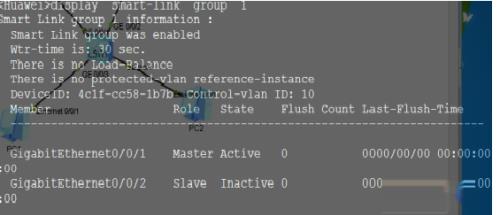

7、最后在lsw1 使用display smart-link group 1察看相关信息。 可以看到smart link 已经使能,g0/0/1 作为主 处于active状态 ,g0/0/2作为从处于inactive状态 ,切时间30秒
