cad2019怎么量角度

生活小百事通 2024年04月23日 阅读 (88)

看图纸进行施工时,经常会遇到一些有倾斜角的情况,这个时候施工队一般不会贸然的施工,因为他们得先知道这些倾斜的角度,保证工程安全,不过这是简单的问题,利用CAD软件测量角度的功能,可以快速的测量出倾斜的角度,而且具体的使用方法小编本期分享的文章中就有详细说明,让我们一起移目看下文学习下吧。

cad2019怎么量角度(1)

CAD图形角度怎么测量:

学习前先准备准备:

设备|工具

①电脑

②、。

③学习内容移目看下文即可

CAD图形角度测量方法

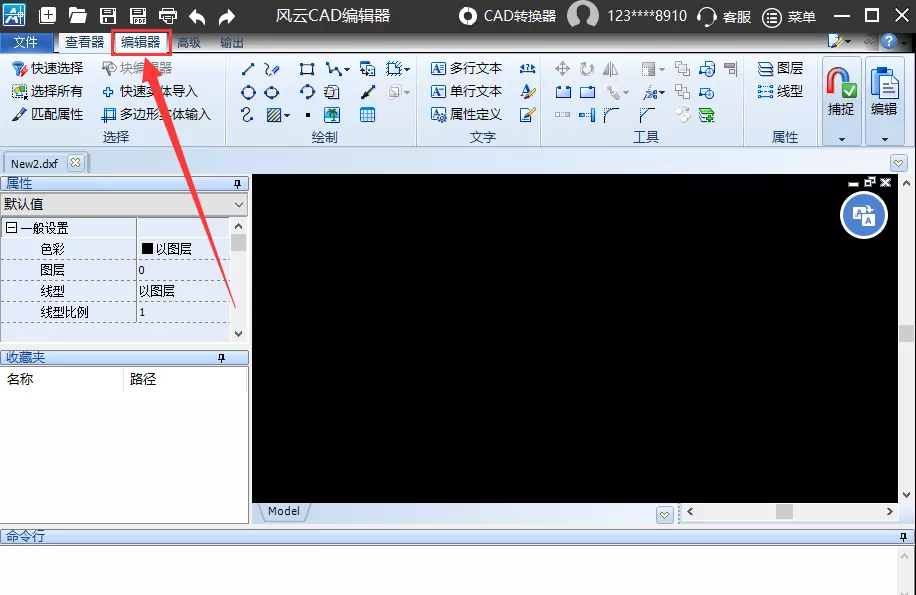

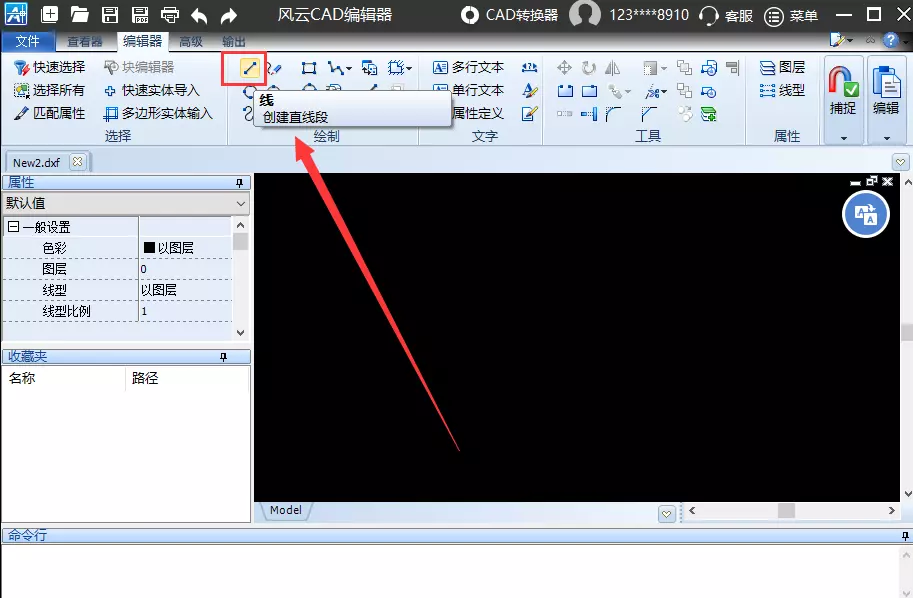

第一步、打开进入操作页面。

cad2019怎么量角度(2)
cad2019怎么量角度(3)

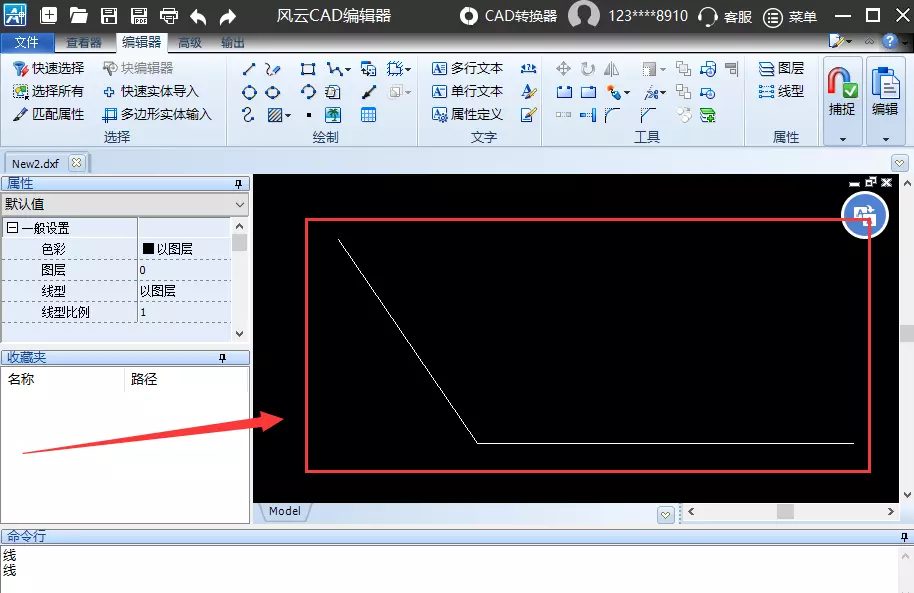

第三步、在绘图区绘制两条相交的线段。

cad2019怎么量角度(4)

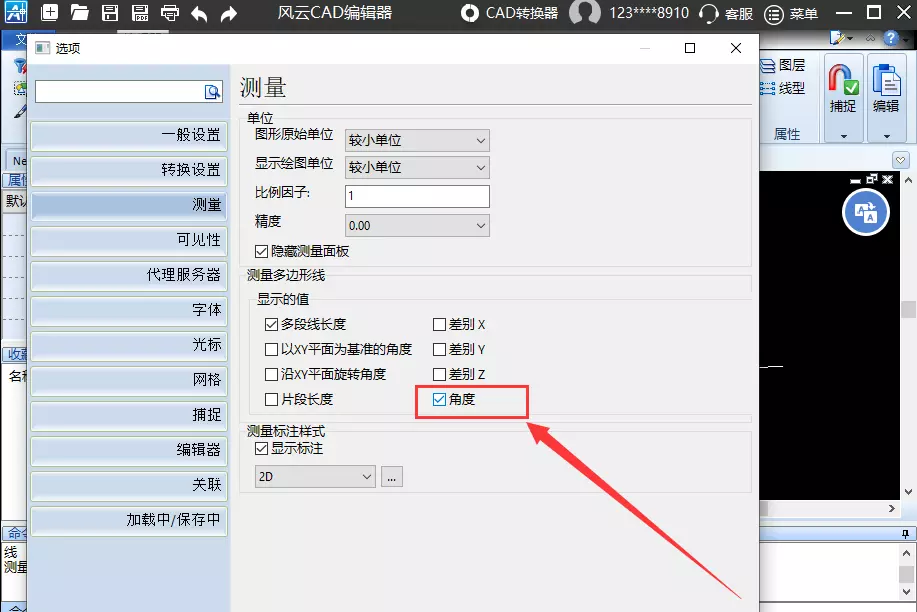

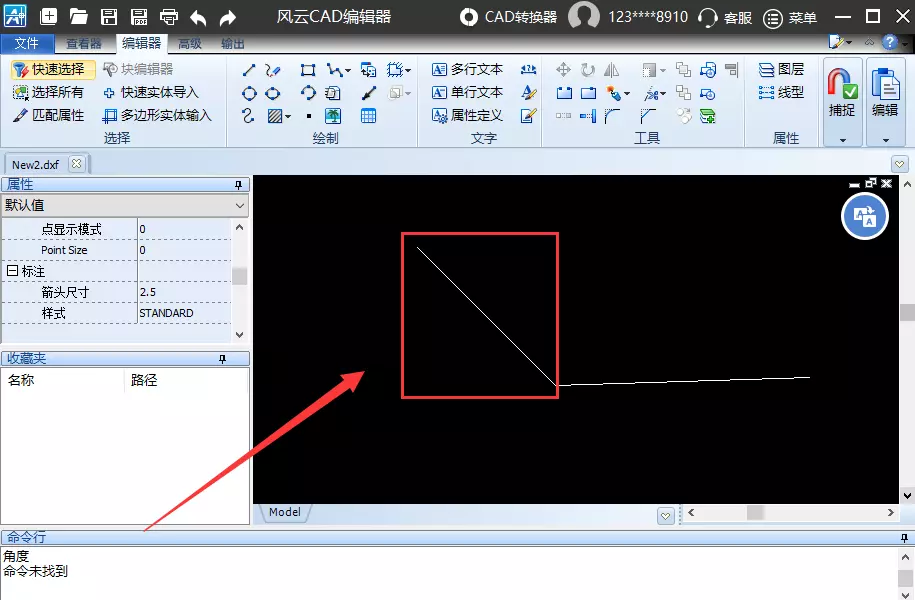

第四步、在右上方里点击——。

cad2019怎么量角度(5)

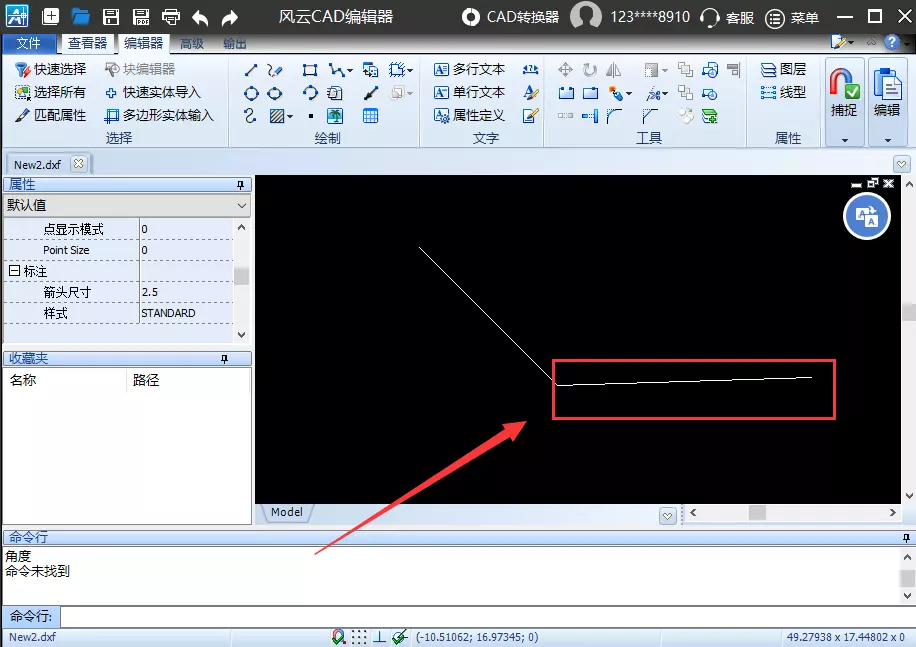

第五步、选择第一条直线。

cad2019怎么量角度(6)

第六步、选择第二条直线。

cad2019怎么量角度(7)

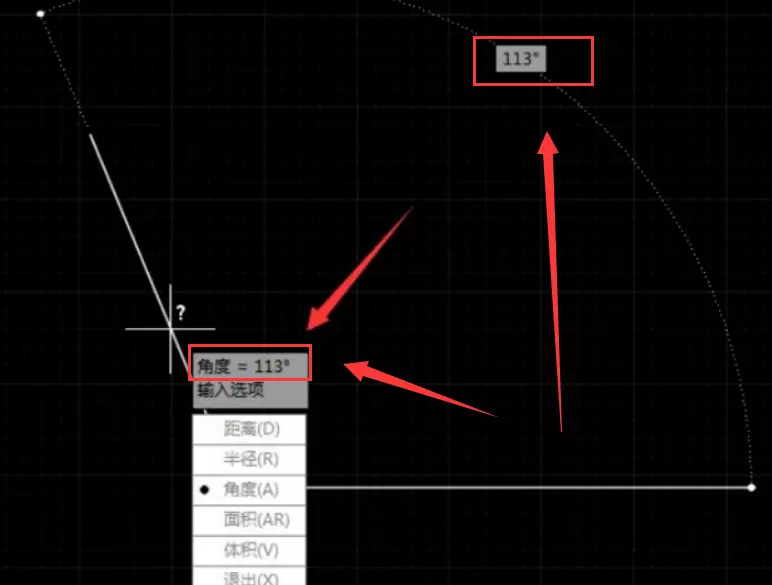

第八步、按下【回车键】就可以看到测量结果了。

cad2019怎么量角度(8)

【CorelCAD】CAD图形角度测量方法

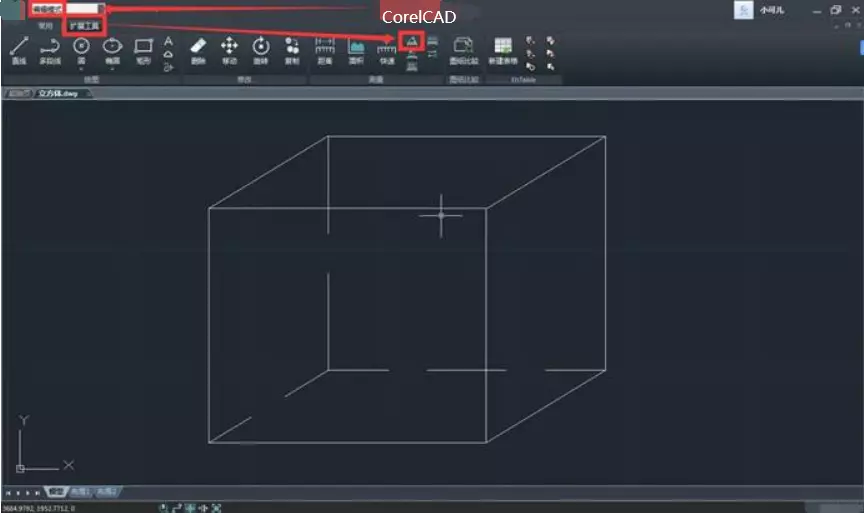

第一步、打开【CorelCAD】,在【扩展工具】栏中的测量菜单栏中选择【角度测量】功能。

cad2019怎么量角度(9)

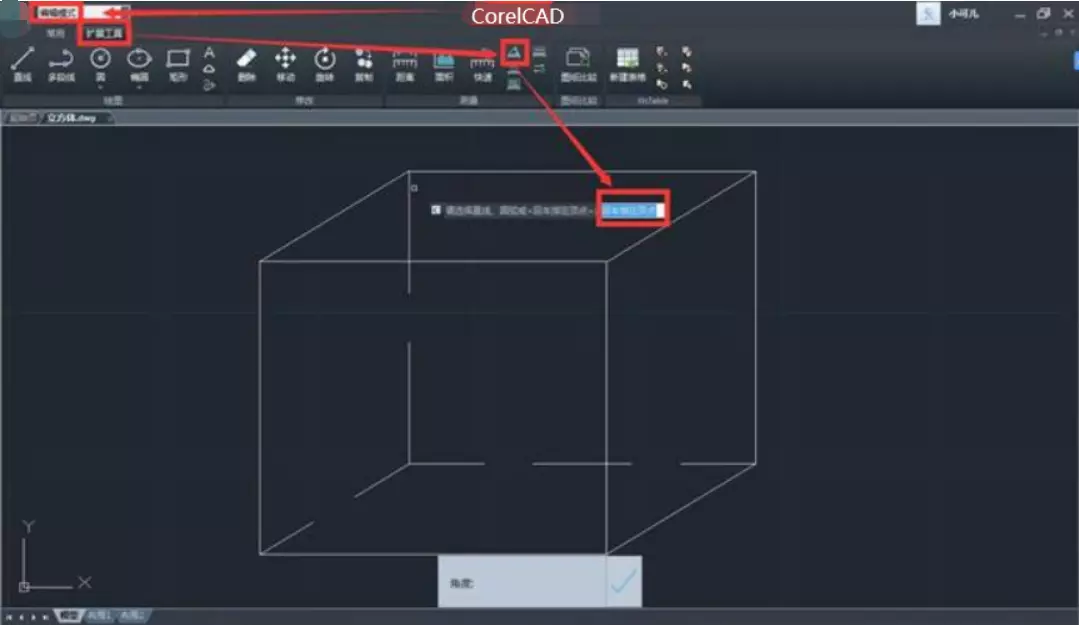

第二步、根据命令提示【回车指定顶点】,回车。

cad2019怎么量角度(10)

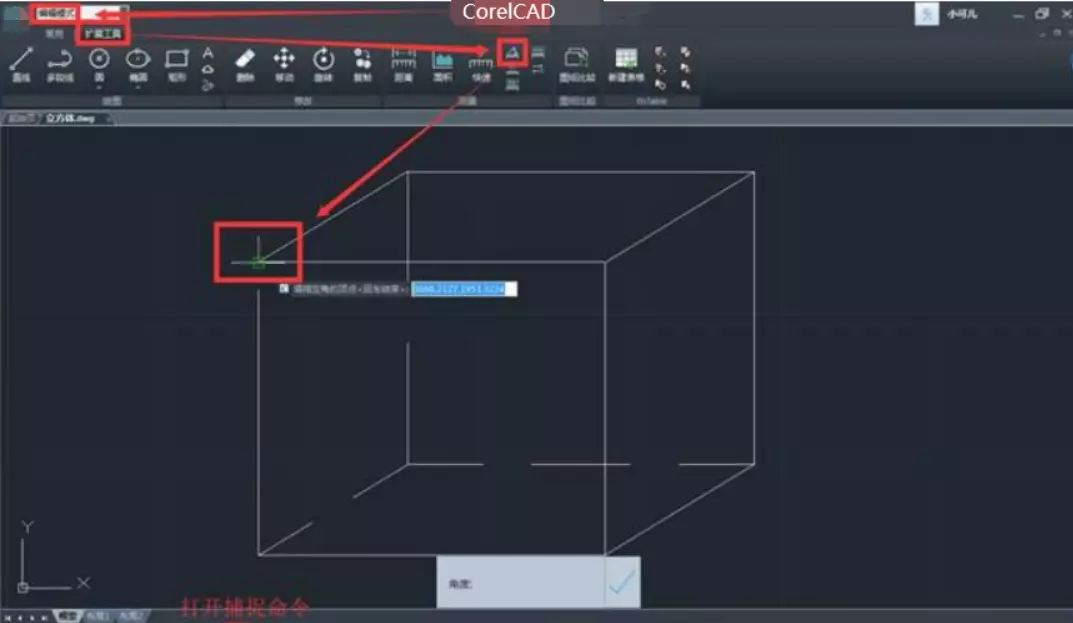

第三步、回车之后,选择需要测量角度的顶点,建议在软件下方打开捕捉功能,这样能更快速以及准确的选定顶点。

cad2019怎么量角度(11)

第四步、根据命令提示【指定角的第一个端点】,就是点击选择角一条边上的点。

cad2019怎么量角度(12)

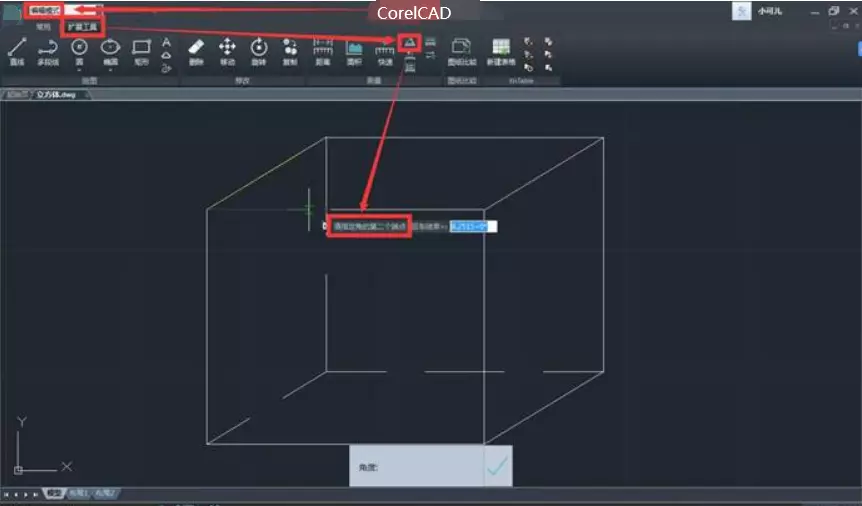

第五步、根据命令提示【指定角的第二个端点】,就是点击选择角另一条边上的点。

cad2019怎么量角度(13)

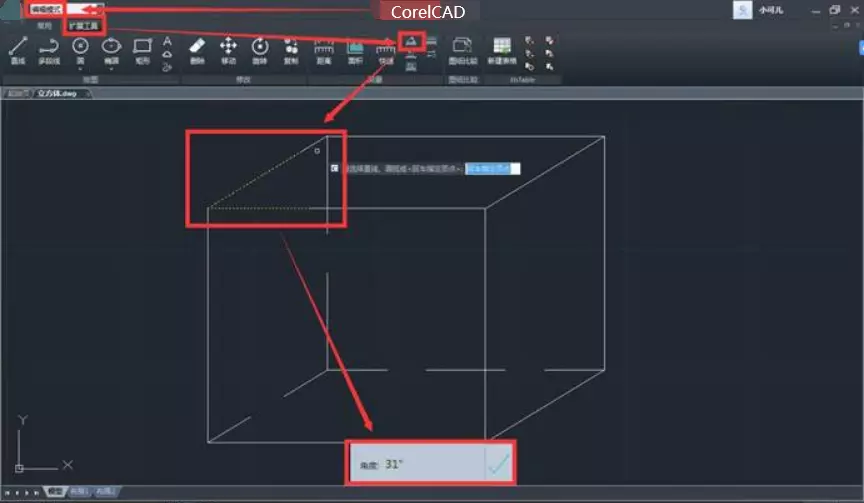

第六步、选择完成之后,被测量的角会显示成如下图所示的黄色虚线,测量的角度也会显示在界面的下方,图中显示的31°。

cad2019怎么量角度(14)

【solidworks】CAD图形角度测量方法

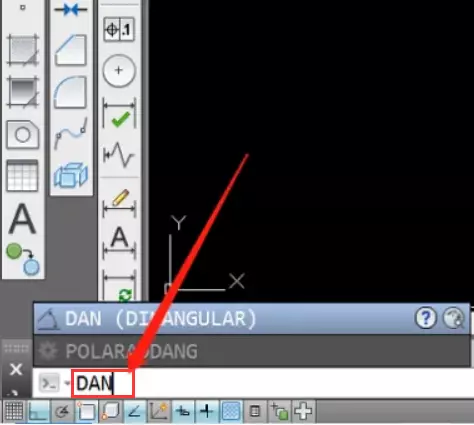

第一步、打开【solidworks】软件进入系统中心,然后在cad命令行中,输入角度快捷键“DAN”,按空格键确定。

cad2019怎么量角度(15)

cad2019怎么量角度(16)

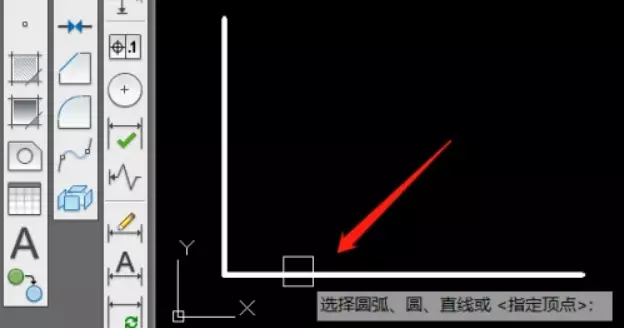

第二步、之后在编辑区,指定角度测量的第一条线。

cad2019怎么量角度(17)

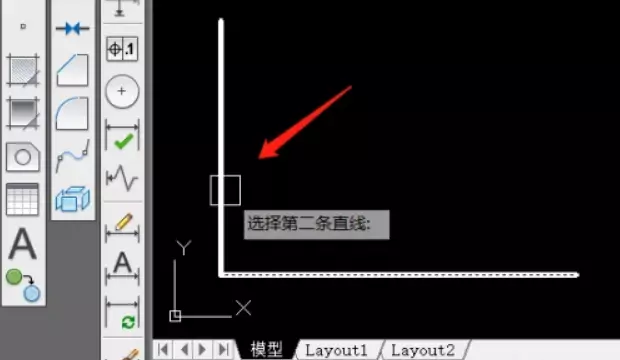

第三步、指定角度测量的第二条线。

cad2019怎么量角度(18)

第四步、这样就完成角度的测量了。
